网络规划和设计是网络工程中的一项关键任务，它涉及到网络的各个层次：核心层、汇聚层和接入层。这些层次的设计和管理对于整个网络的效率和性能至关重要。

本文瑞哥将带您了解网络分层架构的原理、核心层、汇聚层和接入层的详细介绍以及对比。

目录：

文章目录

• • 一、分层网络设计
  • • 1.1 概念
    • 1.2 分层
    • 1.3 优势
    • 二、核心层
    • • 2.1 特点
      • 2.2 典型设备
      • 三、汇聚层
      • • 3.1 特点
        • 3.2 典型设备
        • 四、接入层
        • • 4.1 特点
          • 4.2 典型设备
          • 五、三层对比
          • 六、结论

            一、分层网络设计

            1.1 概念

            分层网络设计是一种网络架构方法，旨在构建可靠、可扩展且高效的计算机网络系统。该设计方法通过将网络划分为不同的层次，每个层次承担特定的功能和责任，以实现更好的管理、性能和安全性。分层网络设计最初由思科（Cisco）在2002年提出，如今已经成为许多网络设计的标准实践。

            在传统的扁平网络设计中，网络采用集线器和交换机连接，随着规模的扩大，网络变得难以管理和维护。分层网络设计的引入解决了这些挑战，通过将网络划分为不同的层次，以便更好地控制流量、提高响应时间和优化网络性能。

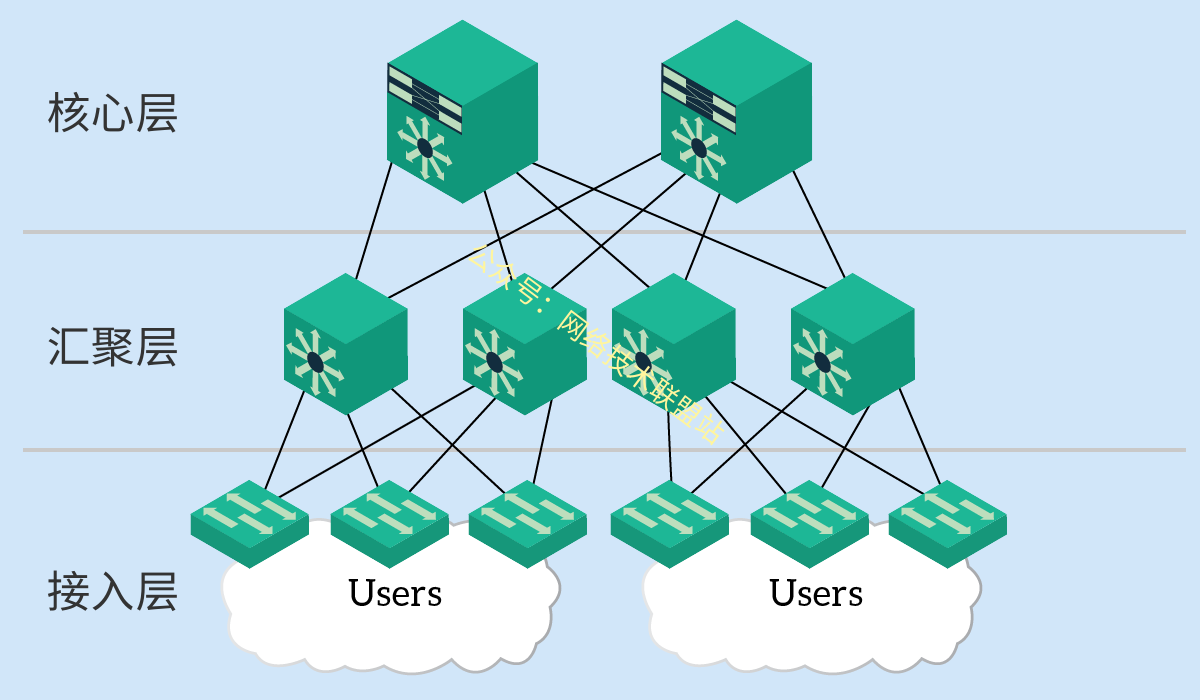

            1.2 分层

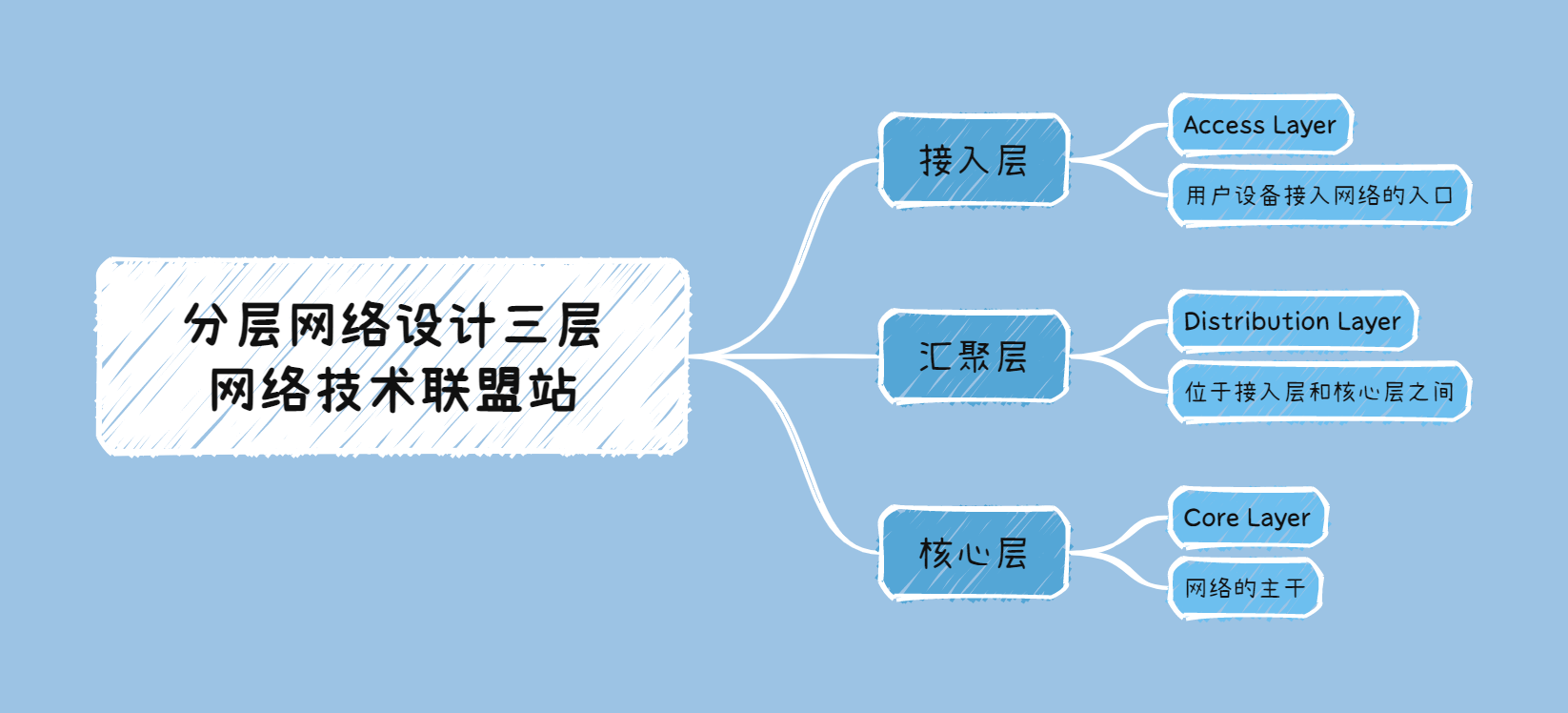

            分层网络设计通常包括以下几个主要层次：



            1. 接入层（Access Layer）： 这是用户设备（如计算机、手机、打印机等）接入网络的入口。接入层负责提供用户接入、认证、安全策略等功能，同时也执行本地流量处理。交换机在这一层起到关键作用，将用户设备连接到网络。

            2. 汇聚层（Distribution Layer）： 汇聚层位于接入层和核心层之间，承担连接不同接入层子网的任务。在汇聚层，流量聚合和筛选，同时进行部门间的隔离（通过虚拟局域网或VLAN技术）。

            3. 核心层（Core Layer）： 核心层是网络的主干，负责高速数据传输和流量交换。它连接不同的汇聚层和提供网络的高可用性和冗余。核心层需要具备高带宽、低延迟和高可用性的特点。

            1.3 优势

            分层网络设计的优势包括：



            • 可扩展性： 分层设计使得网络能够更容易地进行水平扩展，随着用户和设备的增加而增加。

            • 易于管理： 每个层次都有明确的功能和责任，使得网络管理变得更加简单和可控。

            • 性能优化： 分层设计允许在不同的层次上进行流量控制和优化，以提供更好的网络性能和响应时间。

            • 安全性： 分层设计支持安全策略的实施，可以在接入层和汇聚层进行访问控制，提高网络的安全性。



              二、核心层

              核心层是网络的骨干，它负责在网络的各个部分之间高速、高效地传输数据。核心层通常由一些高速、高容量的设备组成，例如路由器和交换机。在这一层，主要的任务是尽快地将数据从一点传输到另一点，而不需要进行复杂的处理或决策。因此，核心层的设计和管理需要注重设备的性能和带宽，以及网络的可靠性和冗余性。

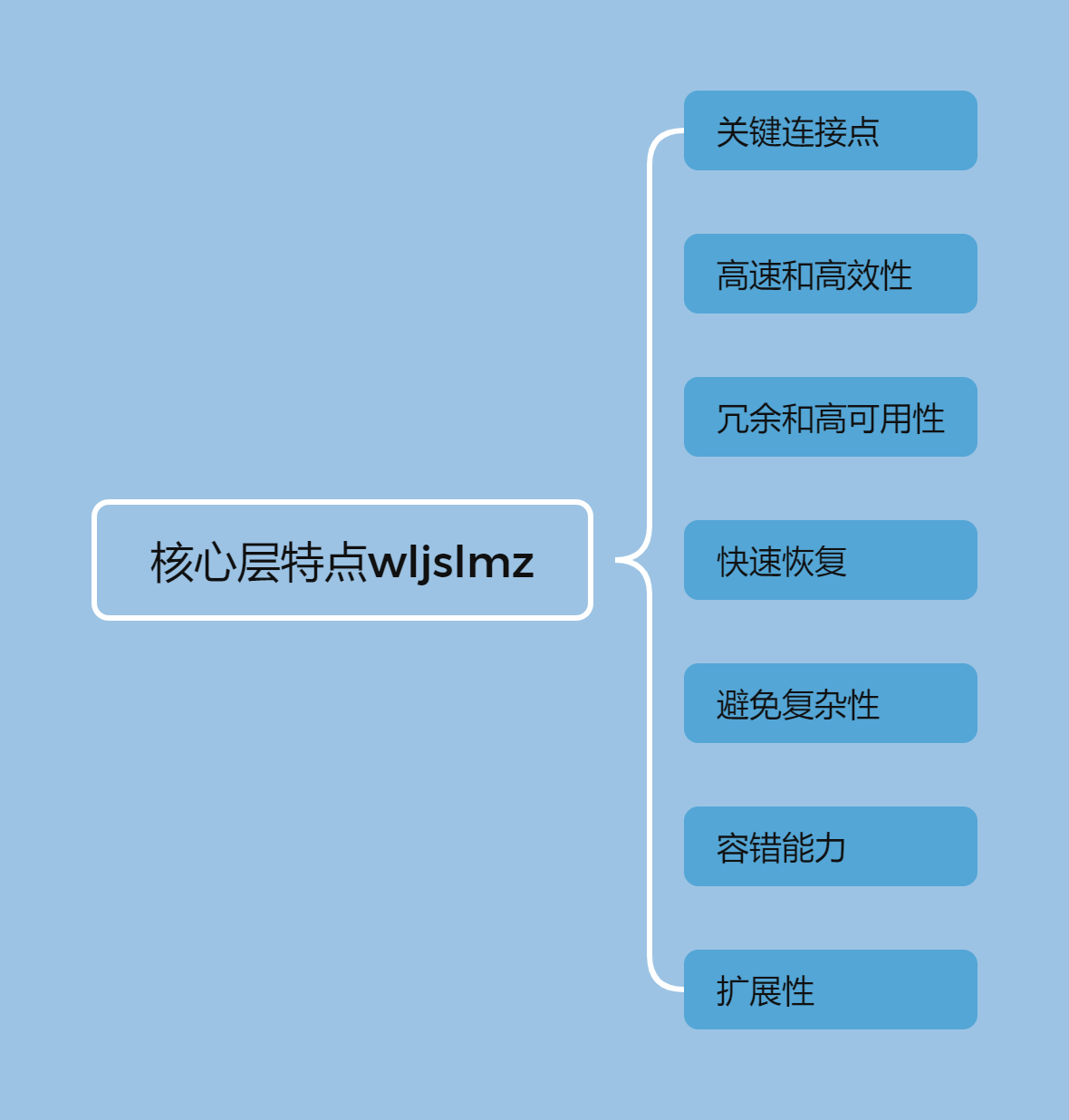

              2.1 特点



              • 关键连接点： 核心层连接了不同的网络组件，例如汇聚层和接入层。它是数据在网络中流动的主要通道，因此需要具备高带宽和低延迟的特点，以确保数据能够快速、高效地传输。

              • 高速和高效性： 核心层的主要任务是快速传递大量数据。因此，核心层应该使用高速交换设备，以支持网络中的高速数据传输。

              • 冗余和高可用性： 由于核心层的重要性，网络设计应该考虑冗余，以避免单点故障。使用冗余链路、热备份设备等技术，确保网络在出现故障时能够保持可用。

              • 快速恢复： 在核心层发生故障时，网络需要能够快速恢复。快速的故障检测和切换机制能够降低网络中断的影响，保障业务的连续性。

              • 避免复杂性： 核心层应该尽量保持简单，避免复杂的数据包操作。这有助于提高数据传输的效率，并减少潜在的故障点。

              • 容错能力： 核心层的设备应具备良好的容错能力，能够处理高负荷和异常情况，以保障网络的稳定性。

              • 扩展性： 尽管核心层的设备数量相对较少，但仍应具备扩展性。通过使用高质量的设备，可以在不牺牲性能的情况下扩展核心层。

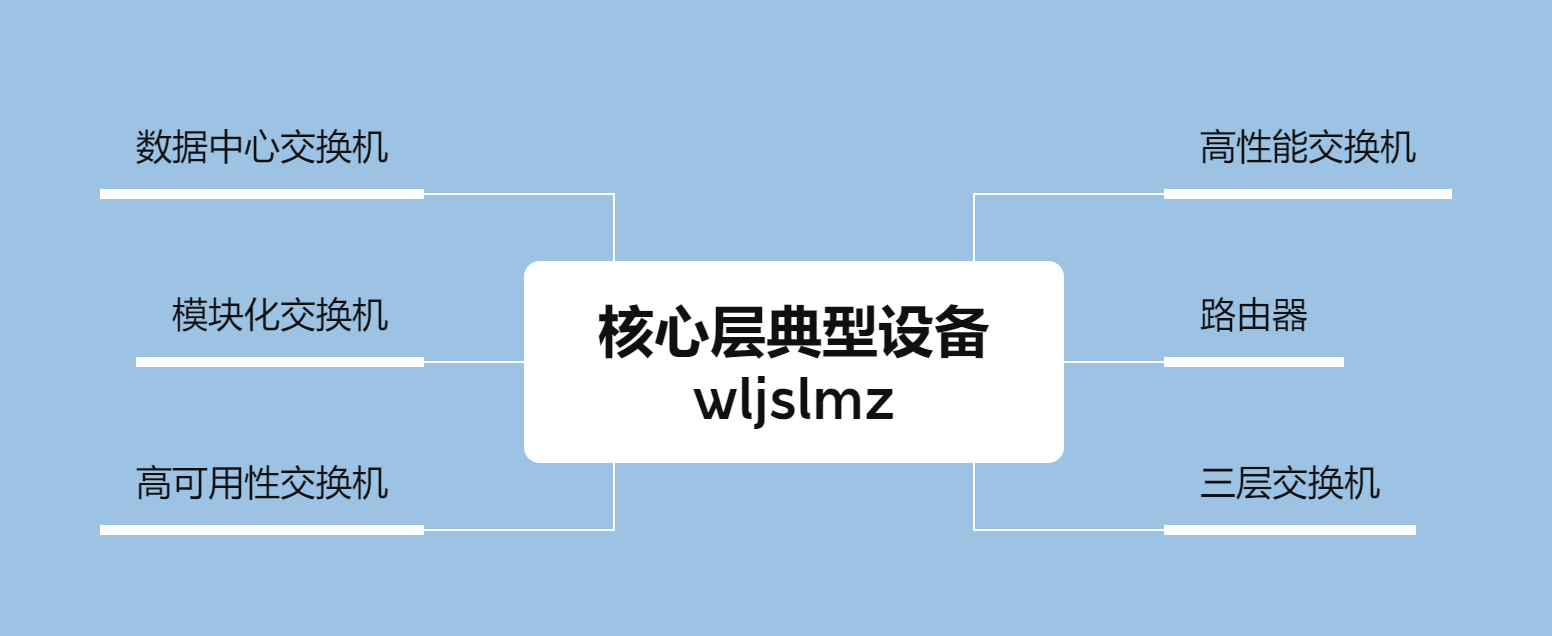

                2.2 典型设备



                1. 高性能交换机（High-Performance Switch）： 核心层需要具备高带宽和低延迟的能力，以支持网络中的大量数据传输。高性能交换机通常具备高吞吐量和快速转发能力，能够满足核心层的需求。

                2. 路由器（Router）： 在某些网络中，核心层可能包括路由器，用于处理不同子网之间的路由和数据包转发。这些路由器需要具备高速路由和转发能力，以确保数据的快速传输。

                3. 三层交换机（Layer 3 Switch）： 三层交换机在核心层可以扮演交换和路由功能的双重角色。它们能够支持高速数据转发和复杂的网络策略。

                4. 高可用性交换机（High Availability Switch）： 为了保障核心层的可靠性，高可用性交换机通常具备冗余链路、热备份和快速故障切换的能力。这些特性可以确保在出现故障时能够迅速恢复。

                5. 模块化交换机（Modular Switch）： 模块化交换机允许根据需要添加不同类型的模块，以满足不同的网络需求。这些交换机通常能够灵活地配置端口和功能。

                6. 数据中心交换机（Data Center Switch）： 在大规模数据中心网络中，核心层可能包括专门设计的数据中心交换机，以支持大规模数据传输、虚拟化和云计算。

                三、汇聚层

                汇聚层（也称为分发层或汇聚层）位于网络的中间层次，它负责处理和分发来自接入层的数据，并将其发送到核心层。汇聚层的设备通常需要有更高的处理能力，因为它们需要进行更复杂的决策，例如基于网络策略的路由选择。此外，汇聚层也是实施安全策略和服务质量（QoS）控制的地方。

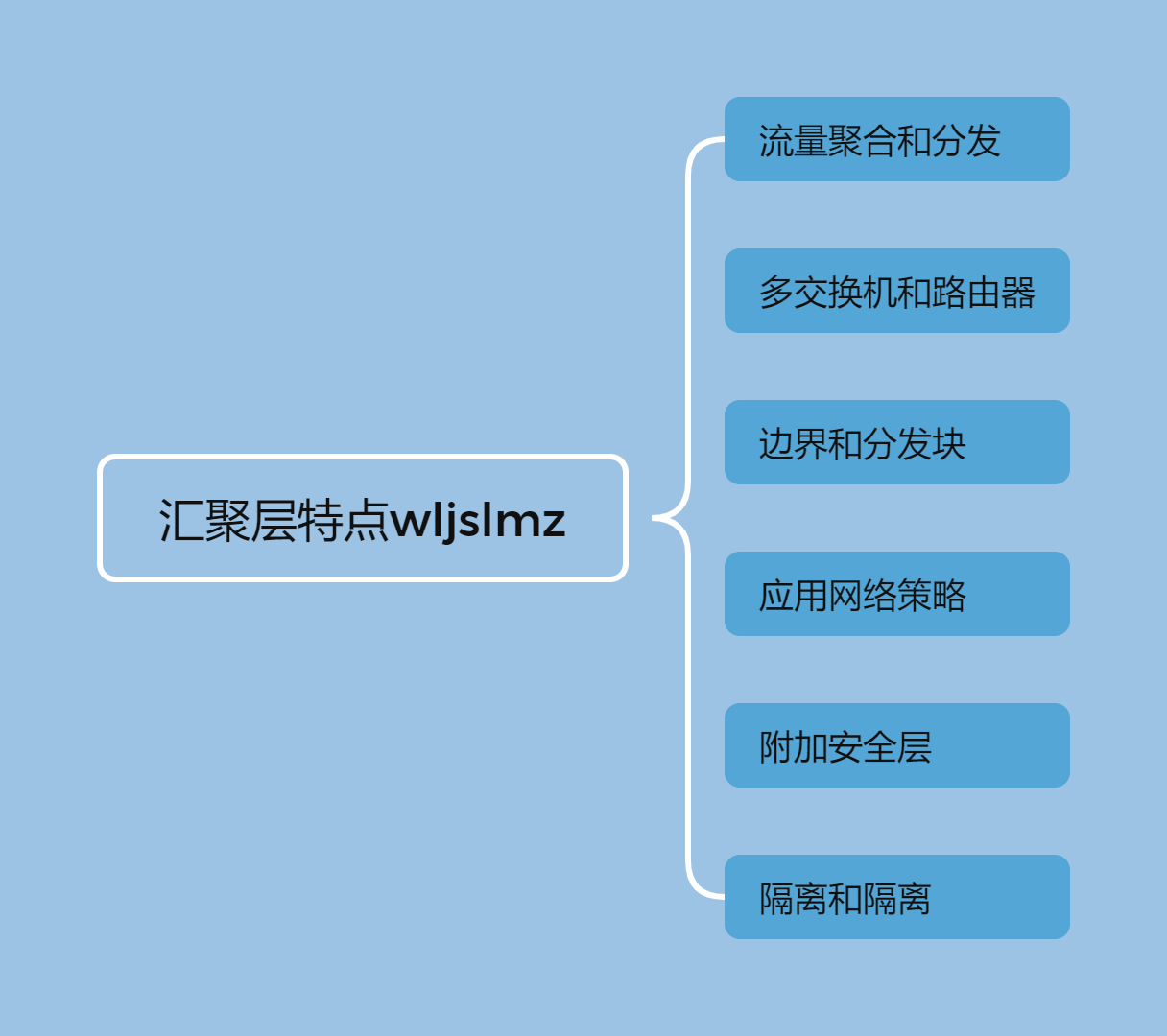

                3.1 特点



                • 流量聚合和分发： 汇聚层的主要职责是从接入层聚合来的流量，并将其分发到网络的其他部分。这有助于避免核心层负载过重，同时优化整个网络的性能。

                • 多交换机和路由器： 汇聚层通常包括多个交换机和路由器（或三层交换机），每个交换机连接到接入层的多个设备。这些设备之间的连接允许流量在不同子网之间流动。

                • 边界和分发块： 汇聚层本身充当网络的边界，创造了一个相对独立的网络块。这些分发块可以通过核心层将流量从一个块路由到另一个块。分发块的优点在于一个块中的问题不会波及到网络的其他部分，从而提高了网络的可用性和可维护性。

                • 应用网络策略： 汇聚层是应用网络策略的地方，可以在这一层实施访问控制、流量限制和其他安全策略。这有助于保护网络免受未经授权的访问和恶意行为。

                • 附加安全层： 汇聚层不仅连接着接入层和核心层，还充当着访问层和整个网络之间的附加安全层。通过实施访问控制和其他安全措施，汇聚层增强了网络的整体安全性。

                • 隔离和隔离： 汇聚层可以通过VLAN技术等方法实现不同部门、功能或用户组之间的隔离。这有助于减少潜在的干扰和冲突，提高网络的可管理性。

                  3.2 典型设备



                  1. 三层交换机（Layer 3 Switch）： 三层交换机具备交换和路由功能，能够在网络中实现流量的快速传递和路由选择。它们通常能够处理更复杂的网络策略，如VLAN隔离、子网间路由等。

                  2. 分布式路由器（Distribution Router）： 在一些网络架构中，汇聚层可能包括分布式路由器，用于处理流量的聚合和路由。这些路由器能够连接多个接入层子网，并将流量引导到核心层或其他目标。

                  3. 汇聚层交换机（Aggregation Switch）： 汇聚层交换机专门设计用于连接多个接入层交换机或设备，将它们的流量聚合并引导到核心层。这些交换机通常具备高速的交换能力和大量的端口。

                  4. 路由交换机（Routing Switch）： 路由交换机集成了交换和路由功能，允许在网络层和链路层之间进行快速转发和路由决策。它们能够处理复杂的网络拓扑和路由表。

                  5. 多层交换机（Multilayer Switch）： 多层交换机结合了交换和路由的功能，通常用于处理汇聚层的任务，支持VLAN划分、路由选择和负载均衡。

                  四、接入层

                  接入层（也称为边缘层）是网络的最外层，它负责连接终端用户设备，如电脑、手机和其他网络设备。在接入层，设备通常需要处理大量的低速、低容量的连接，并提供各种服务，如动态主机配置协议（DHCP）和网络地址转换（NAT）。接入层的设计和管理需要考虑用户的需求和体验，以及设备的数量和类型。

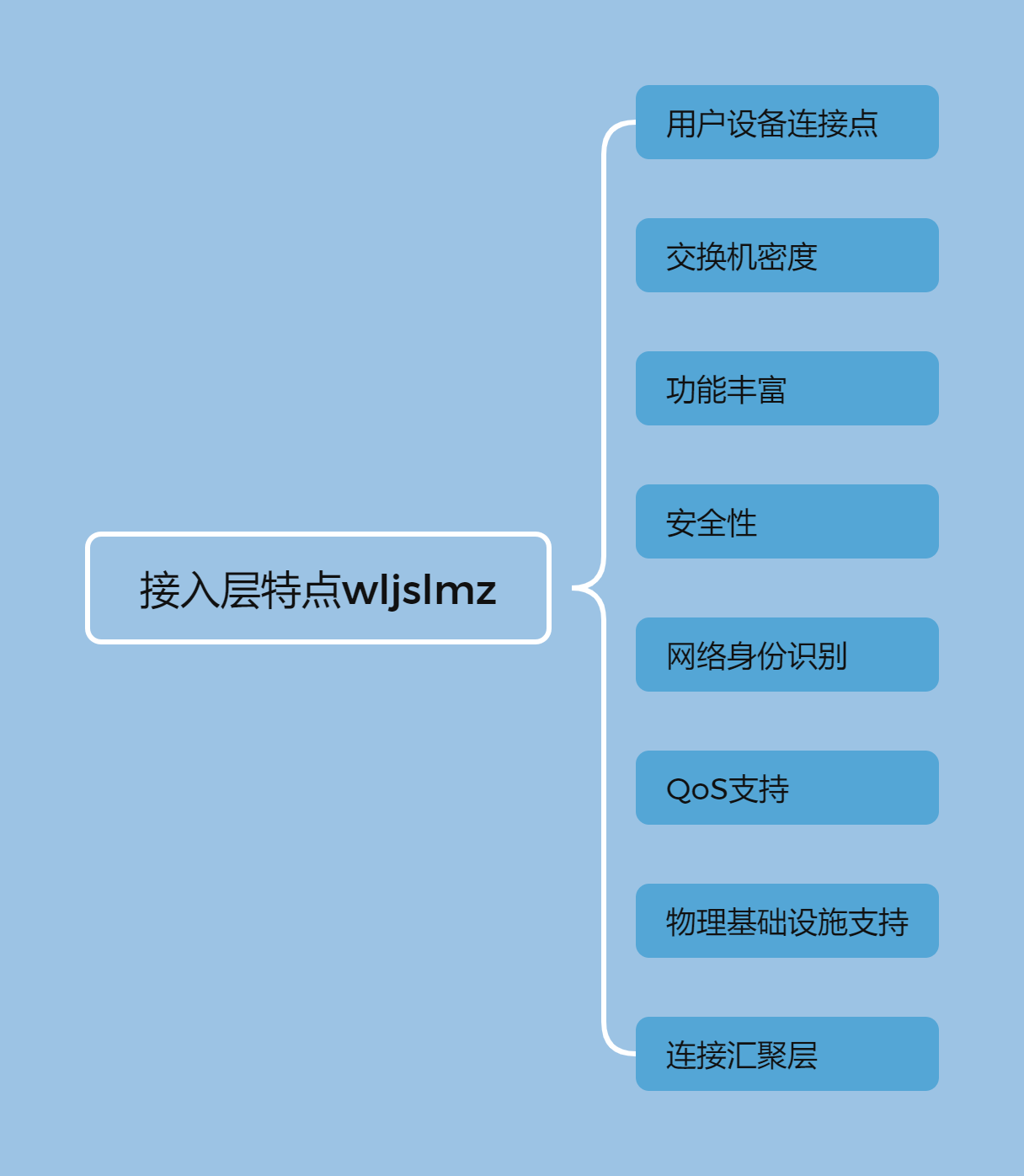

                  4.1 特点



                  • 用户设备连接点： 接入层是用户设备（如笔记本电脑、智能手机、平板电脑、打印机等）连接网络的入口。最终用户通过接入层实现对网络资源的访问。

                  • 交换机密度： 由于连接的是大量的用户设备，接入层通常需要部署高密度的交换机。这些交换机需要具备高端口密度，以支持多个用户设备的连接。

                  • 功能丰富： 接入层交换机需要具备丰富的功能，以满足不同用户设备的需求。这些功能可能包括发现和配置、安全认证、QoS标记、路由协议、生成树协议等。

                  • 安全性： 接入层是网络的第一个边界，需要具备高度的安全性。通过使用802.1X认证、端口安全、VLAN隔离等技术，可以防止未经授权的设备接入网络。

                  • 网络身份识别： 通过DHCP、802.1X认证等机制，接入层可以识别并控制连接到网络的设备，确保只有合法的设备能够访问网络。

                  • QoS支持： 接入层需要支持QoS（Quality of Service），以保障网络资源被合理地分配。通过对流量进行标记、监管和排队，可以确保关键应用获得足够的带宽。

                  • 物理基础设施支持： 接入层交换机通常支持PoE（Power over Ethernet），可以为一些设备（如IP电话、摄像头）提供电力供应，简化布线需求。

                  • 连接汇聚层： 从接入层馈入汇聚层，这意味着用户设备在接入层的交换机上建立连接。汇聚层进一步将数据流向核心层，实现数据在不同网络层次之间的流动。

                    4.2 典型设备



                    1. 接入层交换机（Access Switch）： 接入层交换机是连接用户设备的关键设备。它们通常具备高端口密度，支持多个用户设备的连接。接入层交换机提供基本的网络连接和交换功能。

                    2. 无线接入点（Wireless Access Point）： 在无线网络环境中，无线接入点是连接无线设备（如笔记本电脑、智能手机）到网络的关键设备。它们提供Wi-Fi连接，使移动设备能够访问网络资源。

                    3. 网络交换机（Network Switch）： 除了接入层交换机外，某些场景中可能还会使用普通的网络交换机。它们可以连接到接入层交换机，实现多个用户设备的连接。

                    4. 802.1X 认证服务器： 接入层需要实施安全认证，以确保只有授权的设备能够接入网络。802.1X 认证服务器用于验证用户设备的身份，实施访问控制。

                    5. VLAN 管理设备： 接入层可能需要实施 VLAN（Virtual LAN）隔离，将不同用户设备隔离在不同的虚拟网络中。VLAN 管理设备用于配置和管理不同的 VLAN。

                    6. PoE 交换机（Power over Ethernet Switch）： 为了简化设备的电力供应，接入层可以使用 PoE 交换机，它们能够为一些设备（如IP电话、摄像头）提供电力。

                    7. NAC 服务器（Network Access Control Server）： NAC 服务器用于实施网络访问控制，确保连接到网络的设备符合安全策略和合规性要求。

                    五、三层对比

                    方面	核心层	汇聚层	接入层
                    功能	- 高速数据传输，支持高吞吐量 - 冗余和高可用性 - 快速恢复和负载均衡	- 流量聚合和分发，连接不同子网 - 应用网络策略，QoS标记 - 横向扩展和冗余	- 连接最终用户设备 - 支持大量连接设备，高端口密度 - 安全认证，网络身份识别，QoS支持
                    硬件要求	- 高带宽、低延迟的交换设备 - 冗余链路和热备份 - 高可靠性和容错能力	- 高速交换设备，支持流量聚合 - 多个交换机和路由器 - 热备份和冗余链路	- 高密度交换机，支持大量用户连接 - 支持PoE，提供电力供应 - 安全功能和QoS支持
                    安全性	- 边界安全，限制外部访问 - 保护核心网络不受未经授权的访问	- 应用网络策略，访问控制 - 隔离不同部门、用户组 - 防止未经授权的访问	- 第一个边界，需要高度的安全性 - 802.1X认证，端口安全 - 防止未经授权的设备接入
                    扩展性	- 质量（更好的设备）扩展 - 避免CPU密集型操作	- 支持质量而非数量的扩展 - 高可扩展性	- 支持大量设备连接，高度可扩展 - 简化设备添加和管理 - 扩展设备数量
                    管理和维护	- 简化设计，减少故障点 - 冗余设计，减少单点故障 - 高可用性和快速恢复	- 分发块管理，问题不影响其他部分 - 高可用性和可维护性	- 设备多样性，管理复杂性高 - 需要维护大量连接的设备 - 设备管理、故障排除和安全策略实施的挑战

                    六、结论

                    网络层次规划是一项复杂但重要的任务。它要求网络工程师对网络的需求和资源进行深思熟虑，并为整个网络设计出一个高效、可靠和易于管理的架构。了解核心层、汇聚层和接入层的功能和需求，对于完成这项任务至关重要。
