版本依赖

开发工具 IDEA
SpringBoot 2.4.5（这里我试过SpringBoot 3.1.1版本，Activiti没有启动，应该是依赖冲突了，后改成了2.4.5版本）

Activiti 7.1.0.M6

父项目pom.xml





                org.springframework.boot
                spring-boot-starter-parent
                2.4.5
                pom
                import



                org.activiti.dependencies
                activiti-dependencies
                7.1.0.M6
                pom
                import

子项目pom.xml



            org.springframework.boot
            spring-boot-starter-web


            org.springframework.boot
            spring-boot-starter-test
            test


            org.activiti
            activiti-spring-boot-starter


            mysql
            mysql-connector-java


            org.springframework.boot
            spring-boot-starter-jdbc

配置文件

spring:
  datasource:
    driver-class-name: com.mysql.cj.jdbc.Driver
    type: com.zaxxer.hikari.HikariDataSource
    username: root
    password: 111111
    url: jdbc:mysql://127.0.0.1:3306/activiti?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2B8&useSSL=false&useInformationSchema=true
    hikari:
      #连接池做大连接数
      maximum-pool-size: 30
      #连接池空闲连接最小数量
      #minimum-idle: 10
      #允许连接在连接池中闲置最长时间
      #idle-timeout: 30000
      #池中连接最长生命周期
      max-lifetime: 120000
      #等待来自池的连接的最大毫秒数
      connection-timeout: 30000
  activiti:
    #自动更新数据库结构
    #1.flase：默认值。activiti在启动时，对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常
    #2.true： activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建
    #3.create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）
    #4.drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）
    database-schema-update: true
    #activiti7默认不生成历史信息表，开启历史表
    db-history-used: true
    #记录历史等级 可配置的历史级别有none, activity, audit, full
    #none：不保存任何的历史数据，因此，在流程执行过程中，这是最高效的。
    #activity：级别高于none，保存流程实例与流程行为，其他数据不保存。
    #audit：除activity级别会保存的数据外，还会保存全部的流程任务及其属性。audit为history的默认值。
    #full：保存历史数据的最高级别，除了会保存audit级别的数据外，还会保存其他全部流程相关的细节数据，包括一些流程参数等。
    history-level: full
    #自动检查、部署流程定义文件
    check-process-definitions: false
    # asyncExecutorActivate是指activiti在流程引擎启动就激活AsyncExecutor,异步：true-开启（默认）、false-关闭
    async-executor-activate: true

配置文件这里注意要设置 database-sechema-update的属性为true，才会自动创建表。

需要注意的问题

在初次启动时可能会报错，报错如下：

Caused by: org.springframework.beans.factory.NoSuchBeanDefinitionException: No qualifying bean of type 'org.springframework.security.core.userdetails.UserDetailsService' available: expected at least 1 bean which qualifies as autowire candidate. Dependency annotations: {}
	at org.springframework.beans.factory.support.DefaultListableBeanFactory.raiseNoMatchingBeanFound(DefaultListableBeanFactory.java:1790)
	at org.springframework.beans.factory.support.DefaultListableBeanFactory.doResolveDependency(DefaultListableBeanFactory.java:1346)
	at org.springframework.beans.factory.support.DefaultListableBeanFactory.resolveDependency(DefaultListableBeanFactory.java:1300)
	at org.springframework.beans.factory.support.ConstructorResolver.resolveAutowiredArgument(ConstructorResolver.java:887)
	at org.springframework.beans.factory.support.ConstructorResolver.createArgumentArray(ConstructorResolver.java:791)
	... 142 more

这里是需要一个UserDetailsService的Bean，需要创建一个类去实现UserDetailsService接口

UserDetailsServiceImpl.class

package org.example.config;
import org.example.service.UserService;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.security.core.userdetails.UserDetails;
import org.springframework.security.core.userdetails.UserDetailsService;
import org.springframework.security.core.userdetails.UsernameNotFoundException;
import org.springframework.stereotype.Component;
@Component
public class UserDetailsServiceImpl implements UserDetailsService {
    @Autowired
    UserService userService;
    @Override
    public UserDetails loadUserByUsername(String username) throws UsernameNotFoundException {
        return userService.findOneUserByName(username);
    }
}

UserService.class

package org.example.service;
import org.springframework.security.core.GrantedAuthority;
import org.springframework.security.core.authority.AuthorityUtils;
import org.springframework.security.core.userdetails.User;
import org.springframework.stereotype.Service;
import java.util.List;
@Service
public class UserService {
    public User findOneUserByName(String username){
        List authorities = AuthorityUtils.commaSeparatedStringToAuthorityList("admin");
        return new User(username,"",authorities);
    }
}

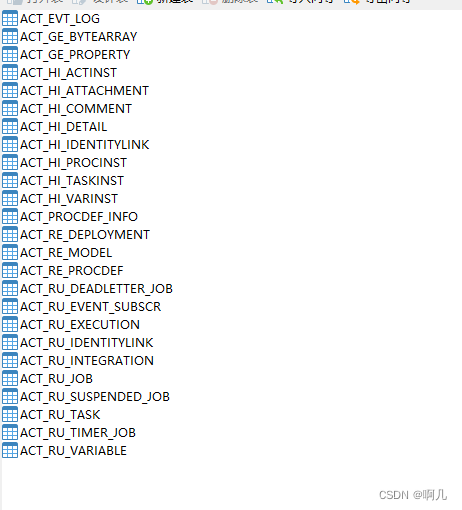

启动成功后，数据库会生成25张表

Springboot整合Activiti详解,在这里插入图片描述,第1张

画流程图

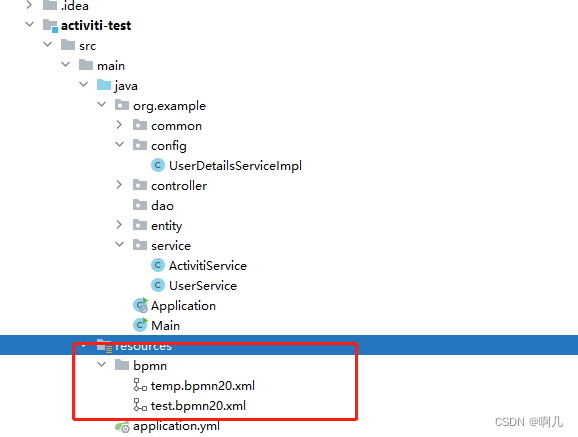

在使用IDEA时，需要下载一个插件

Springboot整合Activiti详解,在这里插入图片描述,第2张

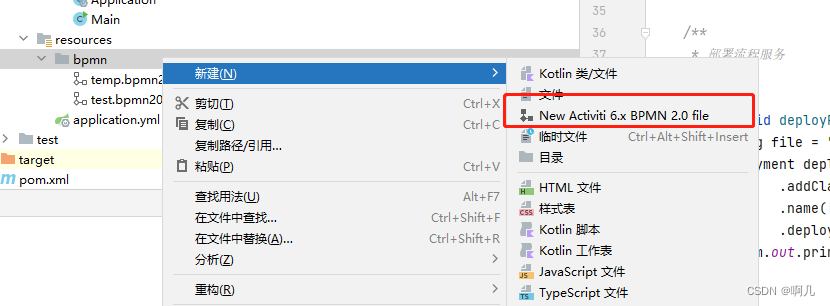

当这个插件安装好以后，新建文件会多一个选项

Springboot整合Activiti详解,在这里插入图片描述,第3张

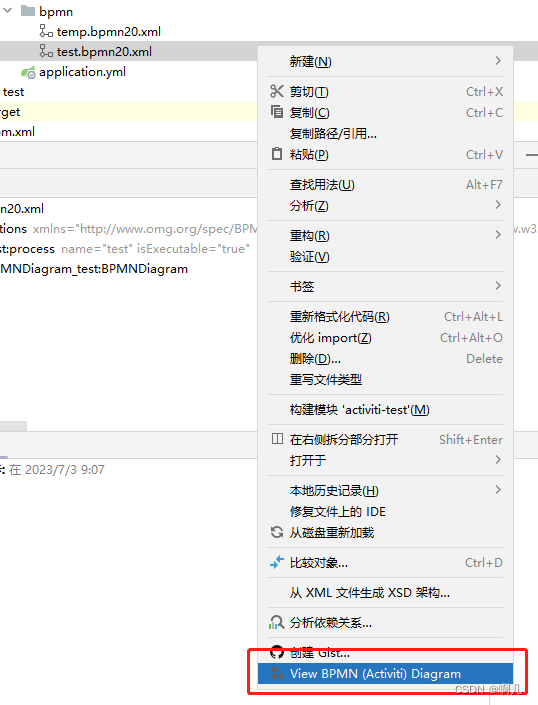

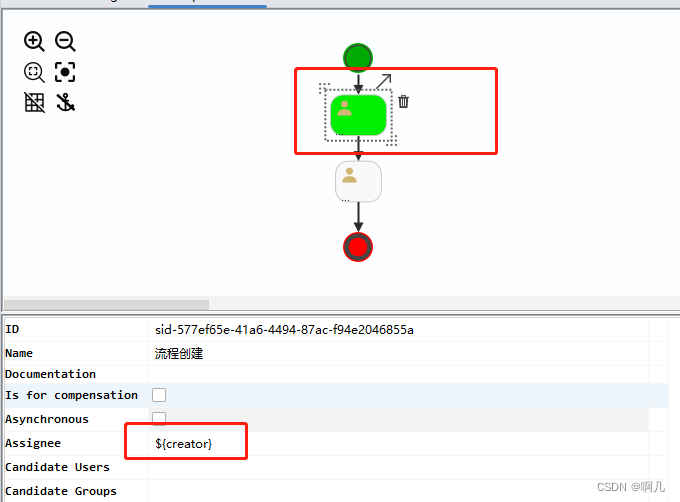

新建的xml文件可以通过view BPMN Diagram，转化为图表操作

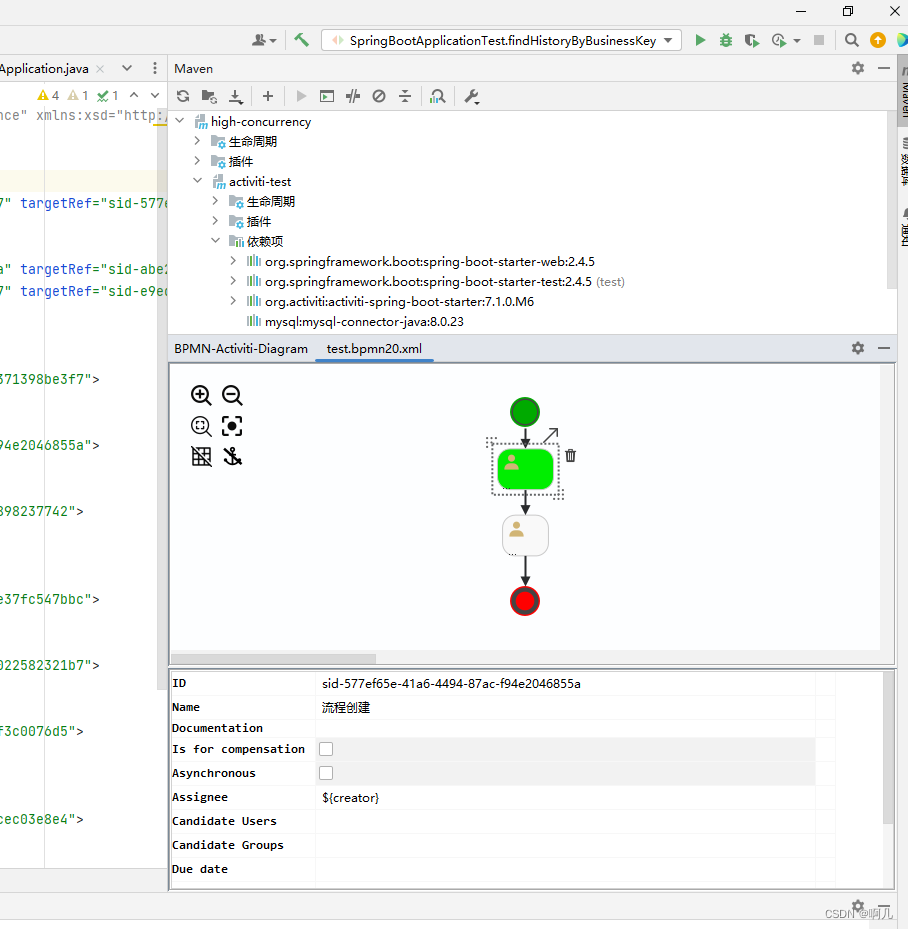

Springboot整合Activiti详解,在这里插入图片描述,第4张

Springboot整合Activiti详解,在这里插入图片描述,第5张

如何通过图表操作画流程这里就不说了，可以自己摸索看看。

activiti服务类进行编写

package org.example.service;
import org.activiti.engine.*;
import org.activiti.engine.history.HistoricProcessInstance;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.repository.DeploymentQuery;
import org.activiti.engine.repository.ProcessDefinition;
import org.activiti.engine.repository.ProcessDefinitionQuery;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.apache.commons.io.IOUtils;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;
import java.io.IOException;
import java.io.InputStream;
import java.nio.charset.StandardCharsets;
import java.util.List;
import java.util.Map;
@Service
public class ActivitiService {
    @Autowired
    RepositoryService repositoryService;
    @Autowired
    RuntimeService runtimeService;
    @Autowired
    TaskService taskService;
    @Autowired
    HistoryService historyService;
    /**
     * 部署流程服务
     */
    public void deployProcess(){
        String file = "bpmn/test.bpmn20.xml";
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource(file)
                .name("流程部署测试")
                .deploy();
        System.out.println("流程部署名称："+deployment.getName());
    }
    /**
     * 查询所有部署的流程定义
     * @return
     */
    public List getAllProcessDefinition(){
        ProcessDefinitionQuery query = repositoryService.createProcessDefinitionQuery();
        return query.orderByProcessDefinitionVersion().desc().list();
    }
    /**
     * 查询所有的部署
     * @return
     */
    public List getAllDeployment(){
        DeploymentQuery query = repositoryService.createDeploymentQuery();
        return query.list();
    }
    /**
     * 查询所有流程实例
     * @return
     */
    public List getAllProcessInstance(){
        List list = runtimeService.createProcessInstanceQuery().list();
        return list;
    }
    public List getAllProcessTask(){
        List list = taskService.createTaskQuery().list();
        return list;
    }
    /**
     * 查询用户待完成和待认领的任务
     * @param username
     * @return
     */
    public List getAllProcessTaskByCandidateOrAssigned(String username){
        List list = taskService.createTaskQuery().taskCandidateOrAssigned(username).list();
        return list;
    }
    public List getAllProcessTaskByCandidate(String username){
        List list = taskService.createTaskQuery().taskCandidateUser(username).list();
        return list;
    }
    /**
     * 查询用户的待完成任务
     * @param username
     * @return
     */
    public List getAllProcessTaskByAssigned(String username){
        List list = taskService.createTaskQuery().taskAssignee(username).list();
        return list;
    }
    public void complateTask(Task task, Map map){
        taskService.complete(task.getId(),map);
    }
    public void complateTask(Task task){
        taskService.complete(task.getId());
    }
    public void claimTask(Task task,String username){
        taskService.claim(task.getId(),username);
    }
    public ProcessInstance startProcess(String processDefinitionKey,String businessKey,Map map){
        return runtimeService.startProcessInstanceById(processDefinitionKey,businessKey,map);
    }
    public String getProcessDefinitionXml(String processDefinitionId) {
        ProcessDefinition processDefinition = repositoryService.getProcessDefinition(processDefinitionId);
        String resourceName = processDefinition.getResourceName();
        InputStream resourceAsStream = repositoryService.getResourceAsStream(processDefinition.getDeploymentId(), resourceName);
        try {
            return IOUtils.toString(resourceAsStream, StandardCharsets.UTF_8);
        } catch (IOException e) {
            // handle exception
        }
        return null;
    }
    public List getHistoryByBusinessKey(String businessKey){
        List list = historyService.createHistoricProcessInstanceQuery().processInstanceBusinessKey(businessKey).list();
        return list;
    }
}

Springboot整合Activiti详解,在这里插入图片描述,第6张

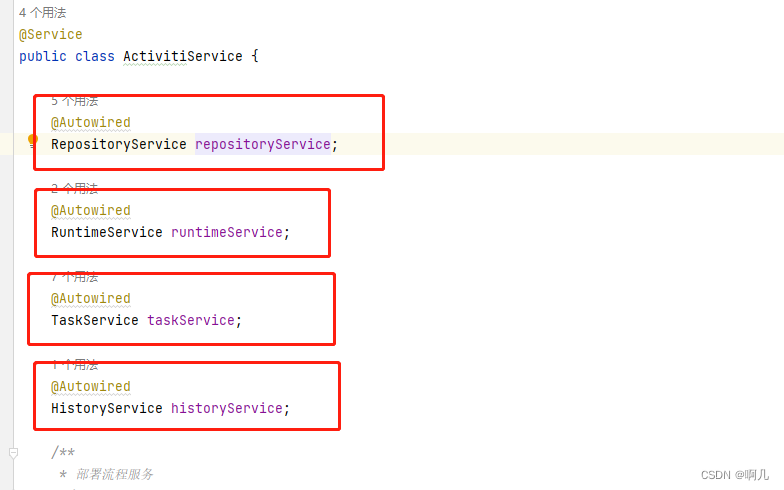

上图是，如果需要使用activiti中提供的服务类，直接注入即可。即springboot整合activiti启动过程中，已经在容器中自动装配了对应的服务类，需要的时候，仅仅需要取来用即可。如果启动以后报错，容器没有自动装配对应的服务类，那很有可能是依赖冲突，activiti没有正常启动。

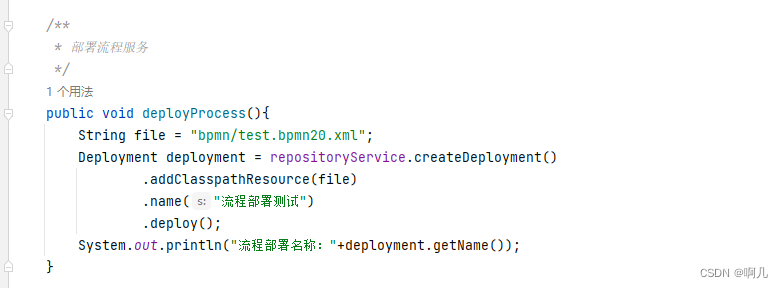

流程部署

流程部署有多种方式，这是通过资源路径部署的，也可以通过压缩包的形式部署流程。那就需要用到DeploymentBuilder的addZipInputStream方法，这里也是用到了设计模式中的建造者模式。

Springboot整合Activiti详解,在这里插入图片描述,第7张

Springboot整合Activiti详解,在这里插入图片描述,第8张

流程定义

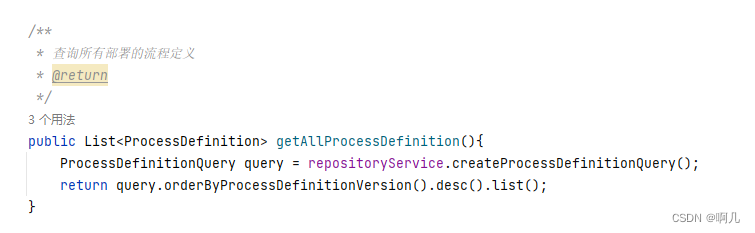

这是一个查询所有部署的流程定义的方法

Springboot整合Activiti详解,在这里插入图片描述,第9张

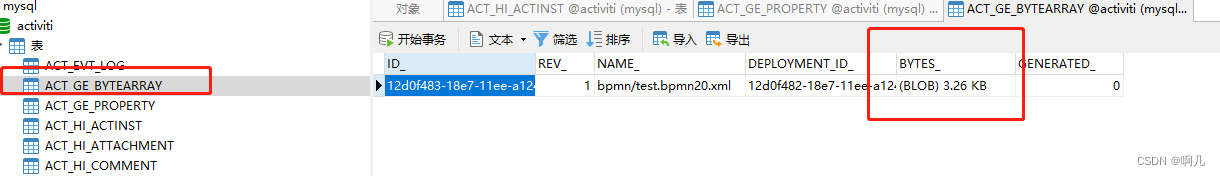

当一个流程部署以后，就会生成一个流程定义，流程图的xml信息也会存入数据库。每次部署流程图都会生成一个新的流程定义。

Springboot整合Activiti详解,在这里插入图片描述,第10张

启动流程

启动流程可以通过流程定义的id或者key，如果想通过流程定义的id启动一个流程可以使用startProcessInstanceById方法，如果想通过流程定义的key启动一个流程可以使用startProcessInstanceByKey方法。 Springboot整合Activiti详解,在这里插入图片描述,第11张

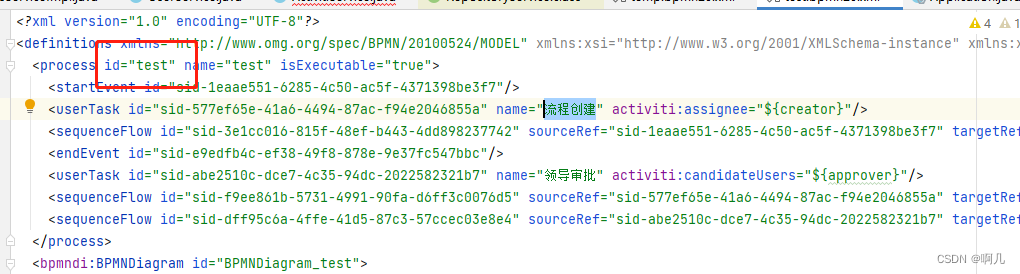

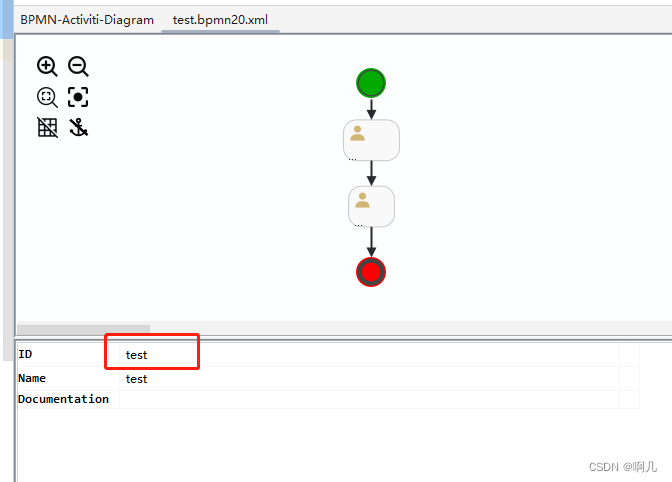

这里要明白流程定义id和key的区别，流程定义的key是在画流程的时候可以设置的，通过设置流程的id，这个就是流程的key。

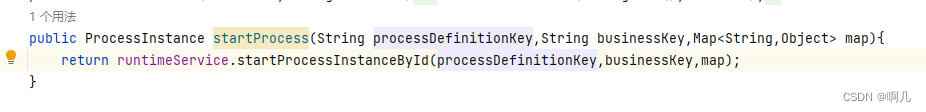

Springboot整合Activiti详解,在这里插入图片描述,第12张

Springboot整合Activiti详解,在这里插入图片描述,第13张

那流程的id呢，这是部署以后在数据库表的id。可以根据需要自行选择启动流程的方法。

流程实例

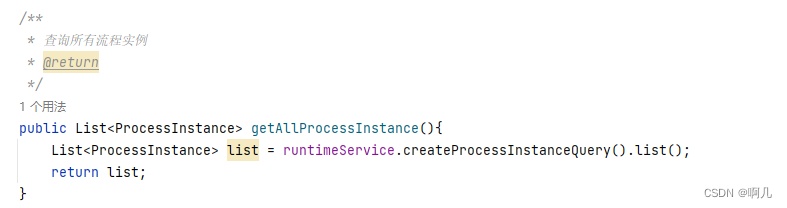

查询所有启动的流程实例

Springboot整合Activiti详解,在这里插入图片描述,第14张

每次开始一个流程以后，就会生成一个流程实例。通过这个方法可以查看所有的流程实例。

测试流程

package org.example;
import org.activiti.engine.history.HistoricProcessInstance;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.repository.ProcessDefinition;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.assertj.core.util.DateUtil;
import org.example.common.PrintUtil;
import org.example.entity.User;
import org.example.service.ActivitiService;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;
import javax.annotation.Resource;
import javax.sql.DataSource;
import java.sql.SQLException;
import java.util.*;
@SpringBootTest
public class SpringBootApplicationTest {
    @Resource
    DataSource dataSource;
    @Autowired
    ActivitiService activitiService;
    @Test
    void context() throws SQLException {
        System.out.println(dataSource.getConnection());
    }
    @Test
    public void deployProcess(){
        activitiService.deployProcess();
    }
    @Test

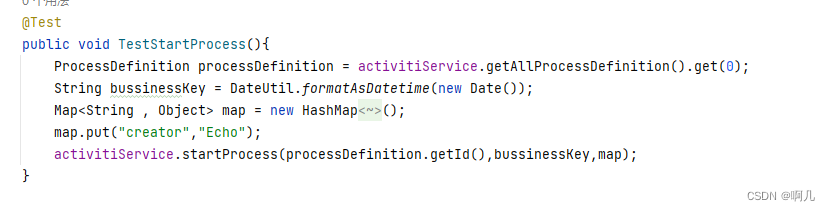

    public void TestStartProcess(){
        ProcessDefinition processDefinition = activitiService.getAllProcessDefinition().get(0);
        String bussinessKey = this.getClass().getSimpleName();
        Map map = new HashMap();
        map.put("creator","Echo");
        activitiService.startProcess(processDefinition.getId(),bussinessKey,map);
    }
    @Test
    public void findAllDeployment(){
        List list = activitiService.getAllDeployment();
        PrintUtil.printTable(list);
    }
    @Test
    public void findAllProcessDefinition(){
        List list = activitiService.getAllProcessDefinition();
        PrintUtil.printTable(list);
    }
    @Test
    public void findAllProcessInstance(){
        List list = activitiService.getAllProcessInstance();
        PrintUtil.printTable(list);
    }
    @Test
    public void findAllProcessTask(){
        List list = activitiService.getAllProcessTask();
        PrintUtil.printTable(list);
    }
    @Test
    public void findTaskByUserId(){
        String userId = "keaizp";
        List list = activitiService.getAllProcessTaskByCandidateOrAssigned(userId);
        PrintUtil.printTable(list);
    }
    @Test
    public void claimTask(){
        String userId="keaizp";
        List list = activitiService.getAllProcessTaskByCandidate(userId);
        PrintUtil.printTable(list);
        activitiService.claimTask(list.get(0),userId);
        list = activitiService.getAllProcessTaskByCandidate("zengpei");
        PrintUtil.printTable(list);
    }
    @Test
    public void complateUserTask(){
        String userId = "Echo";
        List list = activitiService.getAllProcessTaskByAssigned(userId);
        List candidateUsers = new ArrayList();
        candidateUsers.add("keaizp");
        candidateUsers.add("zengpei");
        Map map = new HashMap();
        map.put("approver",candidateUsers);
        activitiService.complateTask(list.get(0),map);
    }
    @Test
    public void processDefinitionXml(){
        List list = activitiService.getAllProcessDefinition();
        String xmlStr = activitiService.getProcessDefinitionXml(list.get(0).getId());
        System.out.println(xmlStr);
    }
    @Test
    public void findHistoryByBusinessKey(){
        List list = activitiService.getHistoryByBusinessKey("2023-07-02T22:45:45");
        PrintUtil.printTable(list);
    }
    @Test
    public void printTest(){
        List users = new ArrayList<>();
        users.add(new User("keaizpeeeeeeeee",24,"male"));
        users.add(new User("Echo",24,"male"));
        users.add(new User("nick",24,"male"));
        users.add(new User("amy",24,"male"));
        PrintUtil.printTableFixed(users,16);
    }
}

启动流程

Springboot整合Activiti详解,在这里插入图片描述,第15张

这里我用的是一个格式化的日期做bussinessKey，实际业务中最好使用流程作业类型 + 一个业务台账id，比如：请假申请要走审批流程，离职申请也要走审批流程，如果只用id作为bussinessKey的话，bussinessKey就无法满足唯一性。所以最好前面加上作业类型。这里的map传入的是流程图里面的参数。

Springboot整合Activiti详解,在这里插入图片描述,第16张

传入受理人，这里就会产生一个Task，就是用户的代办任务。

完成任务

Springboot整合Activiti详解,在这里插入图片描述,第17张

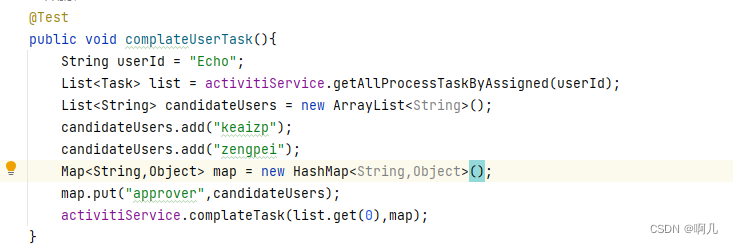

当用户登录系统的时候，应该给用户提示，用户有未完成的代办事项，然后给出用户代办事项列表，做完一切以后，就是完成用户任务，这个时候，可以传入下一流程节点参与任务的人，当然你也可以传入几个候选人，candidate Users就是候选人。可以传入一个用户id的列表，然后这几个人就会收到可以受理的任务，可以选择是否接受该任务。只要接受了任务，其他候选人就无法再接受此任务，同时这个任务的Assignee就会设置成受理人的id

受理任务

Springboot整合Activiti详解,在这里插入图片描述,第18张

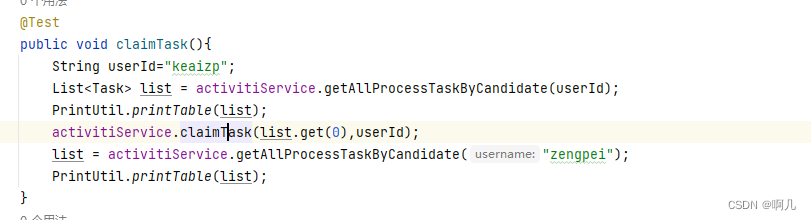

因为用户“keaizp”成为了候选者，他就可以看到自己可以受理的这个任务，用claim方法就可以受理该任务，当受理任务完成以后，再去看看另外一名候选者的受理任务，会发现已经没有待受理的任务了。

上一篇：SpringBoot整合OAuth2.0看完你就会了！

下一篇：基于springboot的体育馆管理系统的设计与实现毕业设计开题报告
