docker

核心原理

docker的核心原理其实就是cgroup+namespace+unionfs 组合实现的隔离机制，资源控制等。

隔离机制

• 在容器进程启动之前重新挂载它的整个根⽬录“/”，⽤来为容器提供隔离后的执⾏环境⽂件系统
• 通过Linux Namespace 创建隔离，决定进程能够看到和使⽤哪些东⻄。
• 通过control groups 技术来约束进程对资源的使⽤

  unionfs

  首先看rootfs，rootfs 是Docker 容器在启动时内部进程可⻅的⽂件系统，即Docker容器的根⽬录。rootfs通常包含⼀个操作系统运⾏所需的⽂件系统，例如可能包含经典的类Unix操作系统中的⽬录系统，如/dev、/proc、/bin、/etc、/lib、/usr、/tmp及运⾏Docker容器所需的配置⽂件、⼯具等。

  在传统的linux操作系统内核启动时，⾸先挂载⼀个只读（read-only）的rootfs，当系统检测器完整性之后，再将其切换为读写（read-write）模式。⽽在Docker架构中，当Docker daemon 为Docker容器挂载rootfs时，沿⽤的Linux内核启动时的⽅法，即将rootfs设为只读模式。在挂载完毕之后，利⽤联合挂载（union mount）技术在已有的只读rootfs上再挂载⼀个读写层。这样，可读写层处于Docker容docker器⽂件系统的最顶层，其下可能联合挂载了多个只读层，只有在Docker容器运⾏过程中⽂件系统发⽣变化是，才会把变化的⽂件内容写到可读写层，并且隐藏只读层中的⽼版本⽂件。

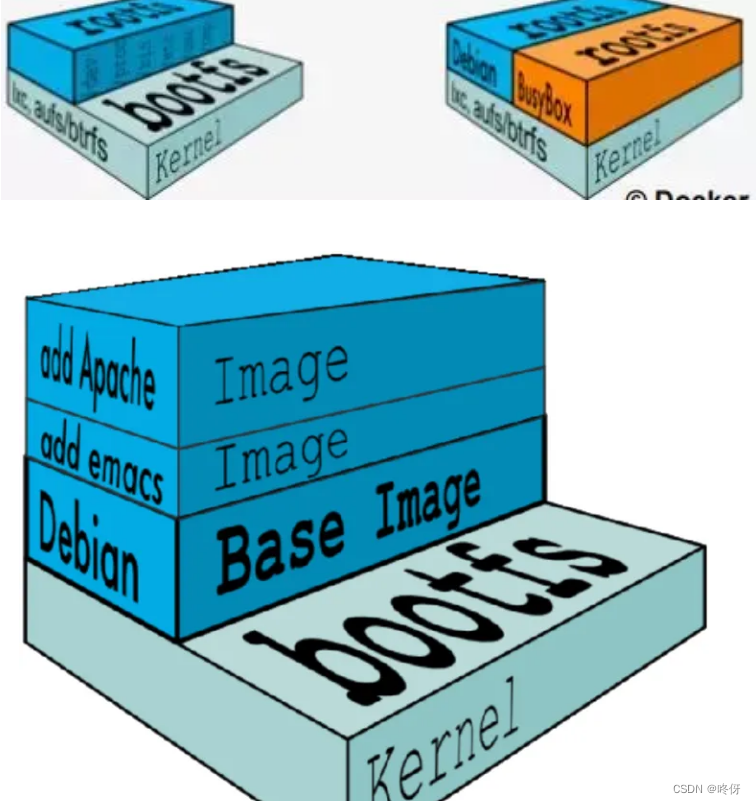

  如图所示，还可以在rootfs之上继续挂载读写层，也可以挂载只读层（可以用于共享）。上层的修改不会影响到下层的只读层。而只读层的修改会同步到上层可写层



  有了容器镜像“打包操作系统”的能⼒，这个最基础的依赖环境也终于变成了应⽤沙盒的⼀部分。这就赋予了容器所谓的⼀致性：⽆论在本地、云端，还是在⼀台任何地⽅的机器上，⽤户只需要解压打包好的容器镜像，那么这个应⽤运⾏所需要的完整的执⾏环境就被重现出来了

  namespace

  概念

  是一种资源隔离技术，可以和c++里的namespace类比

  • namespace 是 Linux 内核⽤来隔离内核资源的⽅式。通过 namespace 可以让⼀些进程只能看到与⾃⼰相关的⼀部分资源，⽽另外⼀些进程也只能看到与它们⾃⼰相关的资源，这两拨进程根本就感觉不到对⽅的存在。具体的实现⽅式是把⼀个或多个进程的相关资源指定在同⼀个 namespace 中。

  • Linux namespaces 是对全局系统资源的⼀种封装隔离，使得处于不同 namespace 的进程拥有独⽴的全局系统资源，改变⼀个 namespace 中的系统资源只会影响当前 namespace ⾥的进程，对其他namespace 中的进程没有影响。

    namespace解决了什么问题呢？

    Linux 内核实现 namespace 的⼀个主要⽬的就是实现轻量级虚拟化(容器)服务。在同⼀个namespace 下的进程可以感知彼此的变化，⽽对外界的进程⼀⽆所知。这样就可以让容器中的进程产⽣错觉，认为⾃⼰置身于⼀个独⽴的系统中，从⽽达到隔离的⽬的。也就是说 linux 内核提供的namespace 技术为 docker 等容器技术的出现和发展提供了基础条件。

    有哪些namespace

    • Mount Namespace隔离了⼀组进程所看到的⽂件系统挂载点的集合，因此，在不同MountNamespace的进程看到的⽂件系统层次结构也不同
    • UTS Namespace隔离了uname()系统调⽤返回的两个系统标示符nodename和domainname，在容器的上下⽂中，UTS Namespace允许每个容器拥有⾃⼰的hostname和NIS domain name，这对于初始化和配置脚本是很有⽤的，这些脚本根据这些名称来定制它们的操作
    • IPC Namespace隔离了某些IPC资源（interprocess community，进程间通信）使划分到不同IPC Namespace的进程组通信上隔离，⽆法通过消息队列、共享内存、信号量⽅式通信
    • PID Namespace隔离了进程ID号空间，不同的PID Namespace中的进程可以拥有相同的PID。PID Namespace的好处之⼀是，容器可以在主机之间迁移，同时容器内的进程保持相同的进程ID。PID命名空间还允许每个容器拥有⾃⼰的init（PID 1），它是 “所有进程的祖先”，负责管理各种系统初始化任务，并在⼦进程终⽌时收割孤⼉进程
    • Network Namespace提供了⽹络相关系统资源的隔离，因此，每个Network Namespace都有⾃⼰的⽹络设备、IP地址、IP路由表、/proc/net⽬录、端⼝号等。
    • User Namespace隔离了⽤户和组ID号空间，⼀个进程的⽤户和组ID在⽤户命名空间内外可以是不同的，⼀个进程可以在⽤户命名空间外拥有⼀个正常的⽆权限⽤户ID，同时在命名空间内拥有⼀个（root权限）的⽤户ID

      命名空间查看

      ls /proc/{PID}/ns


      cgroup

      cgroup全称是control groups被整合在了linux内核当中，把进程（tasks）放到组⾥⾯，对组设置权限，对进程进⾏控制。可以理解为⽤户和组的概念，⽤户会继承它所在组的权限。cgroups是linux内核中的机制，这种机制可以根据特定的⾏为把⼀系列的任务，⼦任务整合或者分离，按照资源划分的等级的不同，从⽽实现资源统⼀控制的框架，cgroup可以控制、限制、隔离进程所需要的物理资源，包括cpu、内存、IO，为容器虚拟化提供了最基本的保证，是构建docker⼀系列虚拟化的管理⼯具

      解决如下问题

      • 资源控制：cgroup通过进程组对资源总额进⾏限制。如：程序使⽤内存时，要为程序设定可以使⽤主机的多少内存，也叫作限额
      • 优先级分配：使⽤硬件的权重值。当两个程序都需要进程读取cpu，哪个先哪个后，通过优先级来进⾏控制
      • 资源统计：可以统计硬件资源的⽤量，如：cpu、内存…使⽤了多⻓时间
      • 进程控制：可以对进程组实现挂起/恢复的操作，

        cgroup设计到许多子系统，每种子系统可以进行不同的资源调控

        1. cpu⼦系统：该⼦系统为每个进程组设置⼀个使⽤CPU的权重值，以此来管理进程对cpu的访
        问。
        2. cpuset⼦系统：对于多核cpu，该⼦系统可以设置进程组只能在指定的核上运⾏，并且还可以
        设置进程组在指定的内存节点上申请内存。
        3. cpuacct⼦系统：该⼦系统只⽤于⽣成当前进程组内的进程对cpu的使⽤报告
        4. memory⼦系统：该⼦系统提供了以⻚⾯为单位对内存的访问，⽐如对进程组设置内存使⽤上
        限等，同时可以⽣成内存资源报告
        5. blkio⼦系统：该⼦系统⽤于限制每个块设备的输⼊输出。⾸先，与CPU⼦系统类似，该系统
        通过为每个进程组设置权重来控制块设备对其的I/O时间；其次，该⼦系统也可以限制进程组
        的I/O带宽以及IOPS
        6. devices⼦系统：通过该⼦系统可以限制进程组对设备的访问，即该允许或禁⽌进程组对某设
        备的访问
        7. freezer⼦系统：该⼦系统可以使得进程组中的所有进程挂起
        8. net-cls⼦系统：该⼦系统提供对⽹络带宽的访问限制，⽐如对发送带宽和接收带宽进程限制


        运⾏⼀个docker容器，查看容器的cgroup 和 linux namespace

        docker pull nginx
        docker run -p 80:80 -d nginx
        cd /sys/fs/cgroup //查看cgroup ⼦系统变化 并找到其对应的PID
        cd /proc/{PID}/ns //查看命名空间
        ps -ef | grep nginx


        例如ps -ef |grep nginx可以看到有哪些nginx进程

        [root@localhost cpu]# ps -ef| grep nginx
        root     14976 14953  0 13:59 ?        00:00:00 nginx: master process nginx -g daemon off;
        101      15010 14976  0 13:59 ?        00:00:00 nginx: worker process
        101      15011 14976  0 13:59 ?        00:00:00 nginx: worker process


        可以看到worker由master fork出来，那么看master是父进程是哪个，其实就是docker containerd shim 进程。

        docker containerd shim 进程在宿主机中进程树大概是下面这样。属于docker进程组



        现在可以查看docker containerd shim 和 nginx master 和worker 的命名空间

        #docker containerd shim 进程的ns
        ll /proc/14953/ns
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 cgroup -> cgroup:[4026531835]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 ipc -> ipc:[4026531839]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 mnt -> mnt:[4026531840]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 net -> net:[4026531992]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 pid -> pid:[4026531836]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 pid_for_children -> pid:[4026531836]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 time -> time:[4026531834]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 time_for_children -> time:[4026531834]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 user -> user:[4026531837]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:10 uts -> uts:[4026531838]
        ll /proc/14976/ns
        #nginx master进程
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 cgroup -> cgroup:[4026531835]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 ipc -> ipc:[4026532397]
        lrwxrwxrwx. 1 root root 0 Dec 12 13:59 mnt -> mnt:[4026532395]
        lrwxrwxrwx. 1 root root 0 Dec 12 13:59 net -> net:[4026532400]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 pid -> pid:[4026532398]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 pid_for_children -> pid:[4026532398]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 time -> time:[4026531834]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 time_for_children -> time:[4026531834]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 user -> user:[4026531837]
        lrwxrwxrwx. 1 root root 0 Dec 12 14:12 uts -> uts:[4026532396]
        #nginx worker进程
        ll /proc/15010/ns
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 cgroup -> cgroup:[4026531835]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 ipc -> ipc:[4026532397]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 mnt -> mnt:[4026532395]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 net -> net:[4026532400]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 pid -> pid:[4026532398]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 pid_for_children -> pid:[4026532398]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 time -> time:[4026531834]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 time_for_children -> time:[4026531834]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 user -> user:[4026531837]
        lrwxrwxrwx. 1 101 101 0 Dec 12 14:12 uts -> uts:[4026532396]


        不难发现，worker和master的ns是一样的，而与docker containerd shim 进程 ns是不一样的。虽然都在宿主机中运行，但是由于ns不同，他们两个是隔离的。

        同时可以在子系统下，根据对应pid查看其资源分配情况。不过docker需要手动限制，或者docker run启动的时候限制

        docker run --memory 64m  -p 80:80 -d  nginx
        # 查看对应资源分配
        sudo cat /sys/fs/cgroup/memory/docker//memory.limit_in_bytes


        不过笔者的cgroup下却没有docker目录，这个暂时还不知道为啥。查了一下可能是Docker 配置使用了不同的 cgroup 驱动程序。所以路径也有所不同。

        查看容器详细信息，在里面也没发现cgroup路径，无奈只能进容器里看了。

        docker inspect  b5ce5ac1e4ae
        #
        docker exec -it b5ce5ac1e4ae bash
        cat /proc/self/cgroup
        13:hugetlb:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        12:cpuset:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        11:memory:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        10:freezer:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        9:blkio:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        8:devices:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        7:rdma:/
        6:cpu,cpuacct:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        5:pids:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        4:misc:/
        3:net_cls,net_prio:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        2:perf_event:/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        # 这里就可以看到挂载了哪些进来。 这些地方是读写层，那么可以在对应宿主机（只读层）去查看即可，或者直接在docker里查看
        # 退出来
        cd /sys/fs/cgroup/memory/system.slice/docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope
        [root@localhost docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope]# ls
        cgroup.clone_children  memory.kmem.failcnt             memory.kmem.tcp.limit_in_bytes      memory.max_usage_in_bytes        memory.move_charge_at_immigrate  memory.stat            tasks
        cgroup.event_control   memory.kmem.limit_in_bytes      memory.kmem.tcp.max_usage_in_bytes  memory.memsw.failcnt             memory.numa_stat                 memory.swappiness
        cgroup.procs           memory.kmem.max_usage_in_bytes  memory.kmem.tcp.usage_in_bytes      memory.memsw.limit_in_bytes      memory.oom_control               memory.usage_in_bytes
        memory.failcnt         memory.kmem.slabinfo            memory.kmem.usage_in_bytes          memory.memsw.max_usage_in_bytes  memory.pressure_level            memory.use_hierarchy
        memory.force_empty     memory.kmem.tcp.failcnt         memory.limit_in_bytes               memory.memsw.usage_in_bytes      memory.soft_limit_in_bytes       notify_on_release
        [root@localhost docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope]# cat memory.max_usage_in_bytes
        14090240
        [root@localhost docker-b5ce5ac1e4ae9b644fc8950eb8293077878a47b198c3a468738062d425fee312.scope]# cat memory.limit_in_bytes
        67108864


        正好是64m
