作者：BSXY_19计科_陈永跃 BSXY_信息学院 注：未经允许禁止转发任何内容

**注：在该文章中就只对ensp综合实验做一个总结和归纳，只给出相应的topo图和需求说明和对应的文章的连接。有什么问题也可以私信我，看到都会回复的。文章内容持续更新中......**

eNSP综合实验合集（eNSP综合大作业合集）可先收藏

• • 1、基于eNSP的IPv4加IPv6的企业/校园网络规划设计(综合实验/大作业)
  • • 1、topo图和文章链接
    • 2、需求说明
    • 3、地址规划表
    • 2、基于eNSP中大型校园/企业网络规划与设计_综合大作业
    • • 1.topo图和文章链接
      • 2.需求说明
      • 3.地址规划表
      • 3、基于eNSP加防火墙的千人中型校园/企业网络规划与设计
      • • 1.topo图和文章链接
        • 2.需求说明：
        • 3.地址规划表
        • 4、基于eNSP的IPv6校园网络规划与设计_综合实验
        • • 1.topo图和文章链接
          • 2.需求说明
          • 3.地址规划表
          • 5、基于eNSP的千人中型校园/企业网络设计与规划
          • • 1.topo图和文章链接
            • 2.需求说明
            • 3.地址规划表
            • 6、基于eNSP的千人规模冗余型企业/校园网络设计与规划
            • • 1.topo图和文章链接
              • 2.需求说明
              • 3.地址规划表
              • 7、基于ensp防火墙双击热备二层网络规划与设计
              • • 1.topo图和文章链接
                • 2.需求说明
                • 8、基于ensp防火墙双击热备三层网络规划与设计
                • • 1.topo图和文章链接
                  • 9、基于MPLS-VPN多分部互访的ensp企业网络规划与设计
                  • • 1.topo图和文章链接：
                    • 10、持续更新中....

                      1、基于eNSP的IPv4加IPv6的企业/校园网络规划设计(综合实验/大作业)

                      1、topo图和文章链接

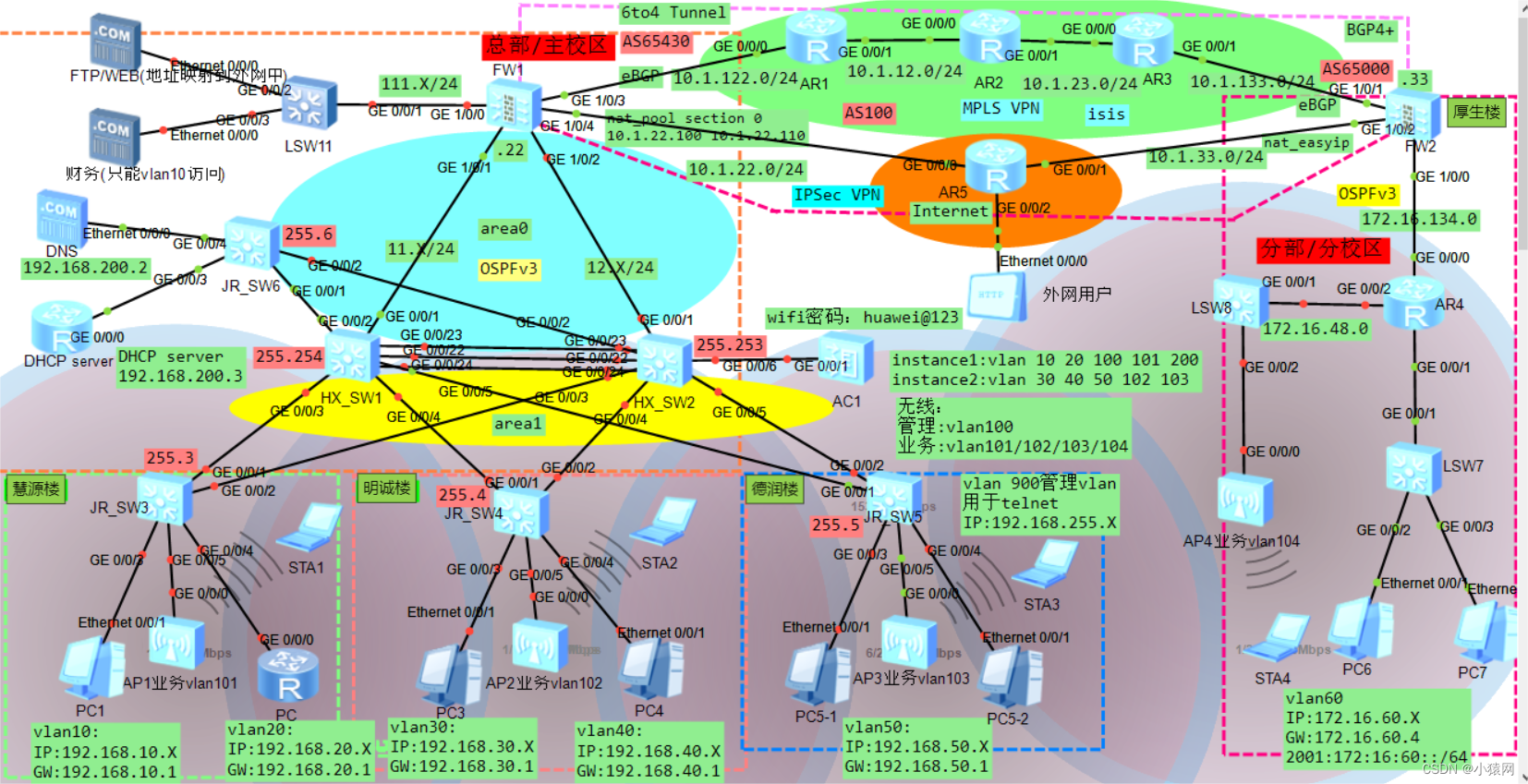

                      topo图：



                      文章链接：

                      基于eNSP的IPv4加IPv6的企业/校园网络规划设计(综合实验/大作业)

                      2、需求说明

                      设计要求：

                      • 完成服务器、防火墙、路由器相应的接口地址的配置
                      • 慧源楼配置Eth-Trunk链路捆绑来提高链路的冗余
                      • 根据不同的地域划分多个不同的vlan,减小广播域大小，提高网络的可靠性和安全性
                      • 在明诚楼配置MSTP+VRRP,同时实现冗余，划分实例，让不同的vlan优先选择相应的交换机，并减少stp震荡
                      • 明诚楼、慧源楼、德润楼的所有用户通过配置相应的DHCP中继能自动获取地址，且DHCP服务器为DHCPserver
                      • 配置相应的ospf，多区域区域0中OSPF激活MD5认证,SW1/SW2采用接口方式配置
                      • 区域0内的设备启用BFD快速检测链路故障
                      • 分校区用户也需要要自动获取地址，相应服务器为AR4，AR4配置相应的子接口为相应终端分配地址
                      • 配置端口安全,且接口能够自动学习MAC地址
                      • 配置端口隔离实现PC6,PC7同VLAN内不能互访
                      • 分校区/分部的无线用的地址和AP的地址都由SW8来分配
                      • FW2作为PPPoE客户端,AR5作为PPPoE服务端，进行相应的拨号上网
                      • R1,R2,R3部署ISIS Level-2,区域ID 49.0000
                      • 部署MPLS VPN,其中R1,R3作为PE设备，R2作为路由放射器
                      • FW1,FW2作为CE端与PE端建立eBGP邻居关系
                      • 运营商AS 100,总部/主校区在65430，分支都在AS65000
                      • FW1,FW2之间部署IPSec VPN 实现总部/主校区与分支之间通信
                      • 其中总部和分支之间通信优先使用MPLS VPN若MPLS VPN故障使用IPSec VPN实现通信
                      • 若FW1中NQA检测10.1.5.5不可达则停止下发缺省到内网
                      • NAT配置总部/主校区用户方位外网用地址池10.1.22.100~10.1.22.110
                      • 分支用户访问外网采用EASY-IP实现
                      • 外网用户访问内网WEB服务——用100.100.100.100来做相应的地址映射
                      • 财务部服务器只能由内网的vlan 10用户访问
                      • 配置DHCP Snooping防止DHCP欺骗与非法dhcp服务器的接入
                      • 内部的所有交换机都可以被telnet进行远程管理
                      • 主校区/总部用户可以通过域名(www.baidu.com)访问外网百度，无线用户也可以
                      • ipv6中对于AS100内互联地址采用link-local地址
                      • R1,R2,R3的lo0地址2001:10:1:X::X/128
                      • 激活ISISv6,并保障v4与v6的拓扑分离
                      • SW1 SW2新增Lo0接口地址为2001:192:168:X::X/128
                      • FW1,SW1,SW2部署OSPFv3区域0,其中互联地址采用Link-local地址
                      • 分支FW2与AR4部署OSPFv3,互联地址采用link-local地址
                      • FW1,FW2利用MPLS VPN网络建立6to4隧道
                      • 对于6to4隧道基础上部署BGP4+，实现总部与分支的IPv6互通

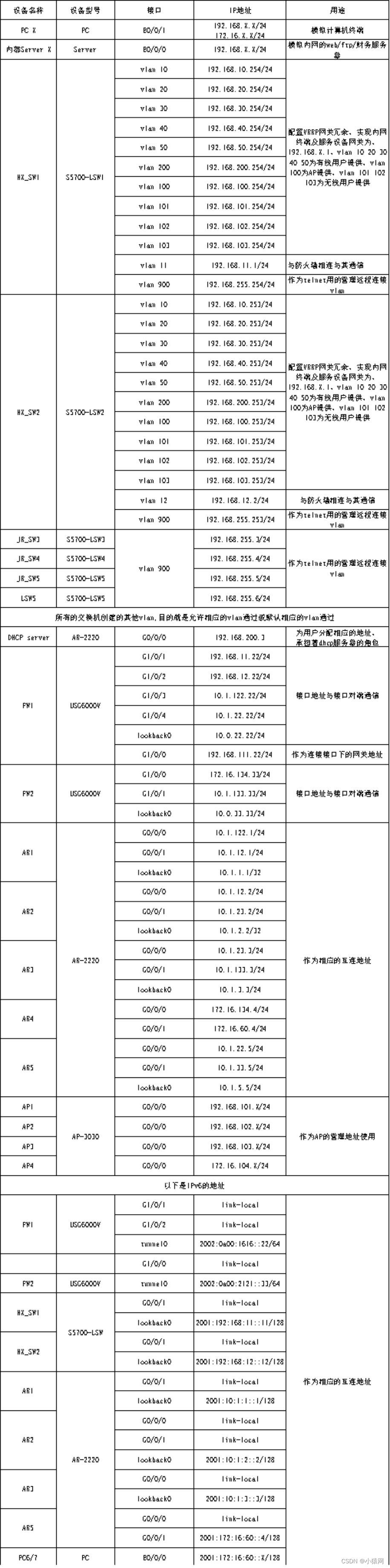

                      3、地址规划表





                      2、基于eNSP中大型校园/企业网络规划与设计_综合大作业

                      1.topo图和文章链接

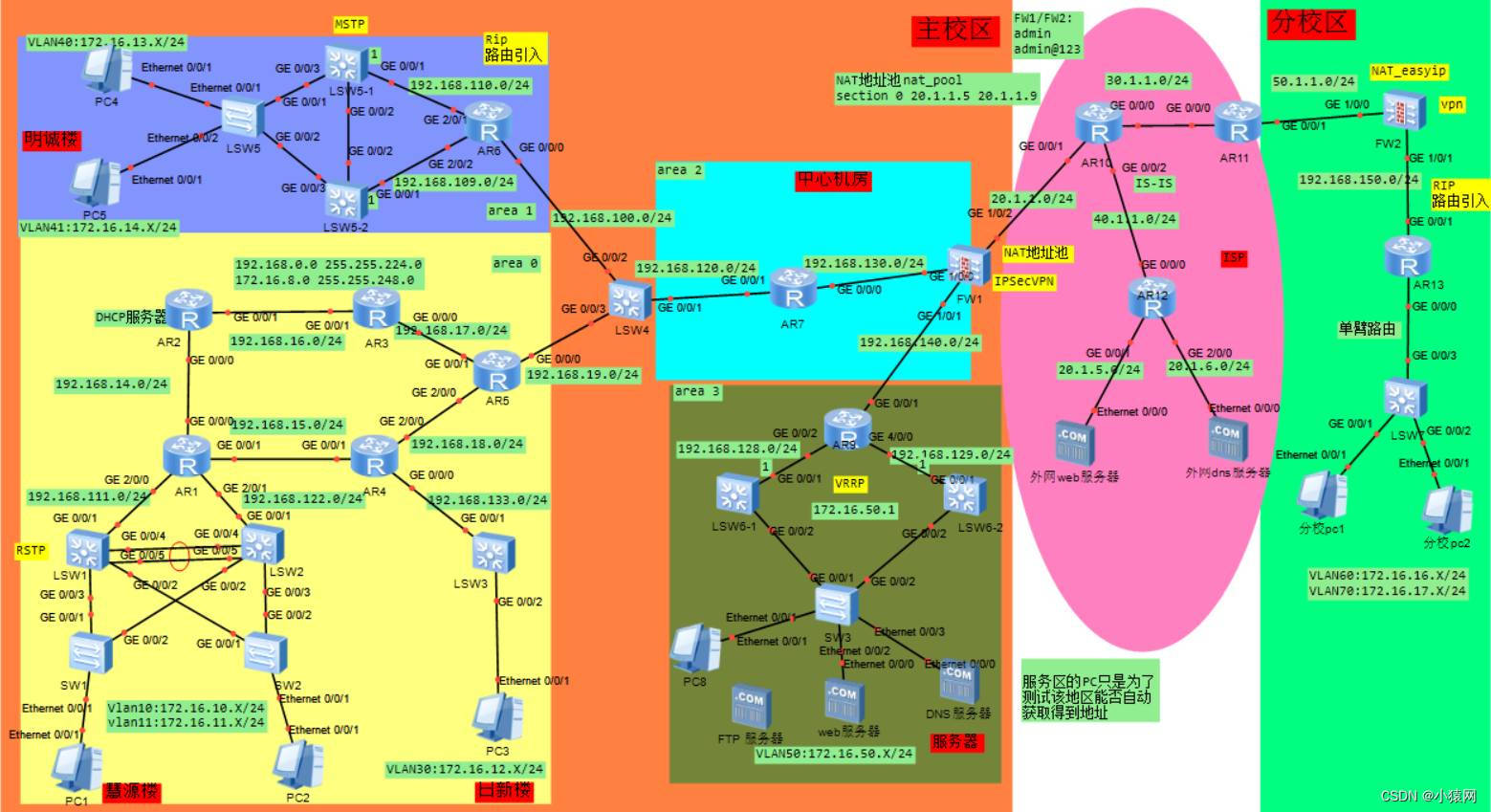

                      topo图：



                      文章链接：

                      基于eNSP中大型校园/企业网络规划与设计_综合大作业

                      2.需求说明

                      设计要求：

                      • 完成服务器、防火墙、路由器相应的接口地址的配置
                      • 慧源楼配置Eth-Trunk链路捆绑来提高链路的冗余
                      • 根据不同的地域划分多个不同的vlan,减小广播域大小，提高网络的可靠性和安全性
                      • 在慧源楼配置RSTP+VRRP,避免网络的回环且快速收敛
                      • 在明诚楼配置MSTP+VRRP,同时实现冗余，划分实例，让不同的vlan优先选择相应的交换机，并减少stp震荡
                      • 明诚楼、慧源楼、服务区的所有用户通过配置相应的DHCP中继能自动获取地址，且DHCP服务器为AR2
                      • 分校区用户也需要要自动获取地址，相应服务器为AR13，AR13配置相应的子接口为相应终端分配地址
                      • 慧源楼主要配置OSPF让其相应路由器能学到相应的路由表
                      • 明诚楼应用RIP协议和OSPF协议，并将RIP和OSPF路由进行双向引入，让其能与慧源楼互通
                      • 服务区配置相应的ftp、dns、web服务器，如有PC接入也能自动获取地址，这里的PC用于测试相应的DHCP
                      • FW1和LSW4分别配置Vlink,让area3和area0之间能互通，学到相应的路由信息
                      • FW1/FW2都配置相应的安全策略，且在FW1上放行trust到dmz的流量
                      • FW1/FW2都配置相应的默认路由指向我们的运行商ISP
                      • FW1/FW2配置相应的NAT策略，使得内网、dmz可以访问外网(百度)
                      • FW1/FW2配置相应的IPsec VPN让模拟主校区与模拟分校区之间互通，允许互通的网段为172.16.X.X/16
                      • 外网模拟ISP使用使用IS-IS路由让其互通
                      • 主校区/分校区用户可以通过域名(www.baidu.com)访问外网百度，主校区可以通过域名(www.xyw.com)访问内网web服务器
                      • 我们主校区用户的dns服务器就用我们内部的dns服务器，分校区的dns服务器用ISP的dns服务器

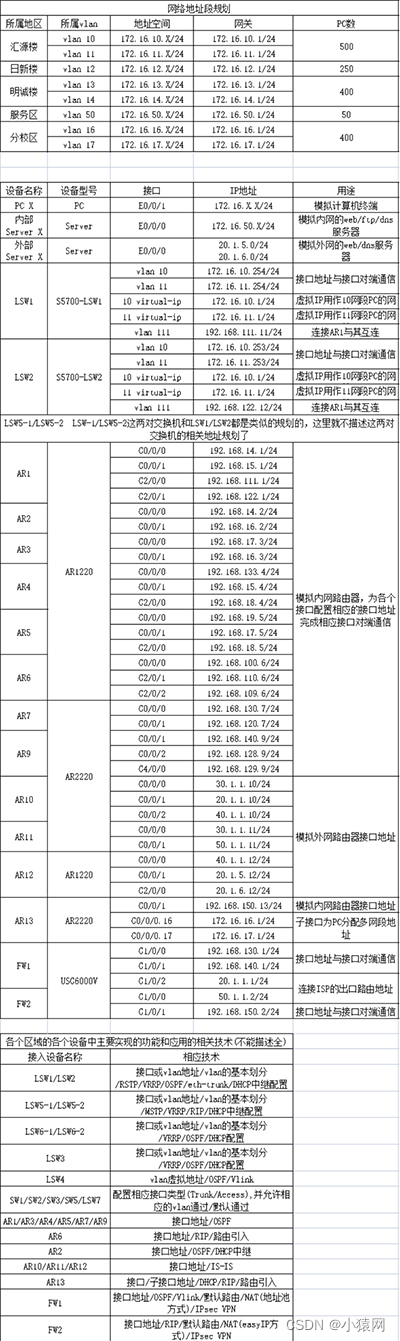

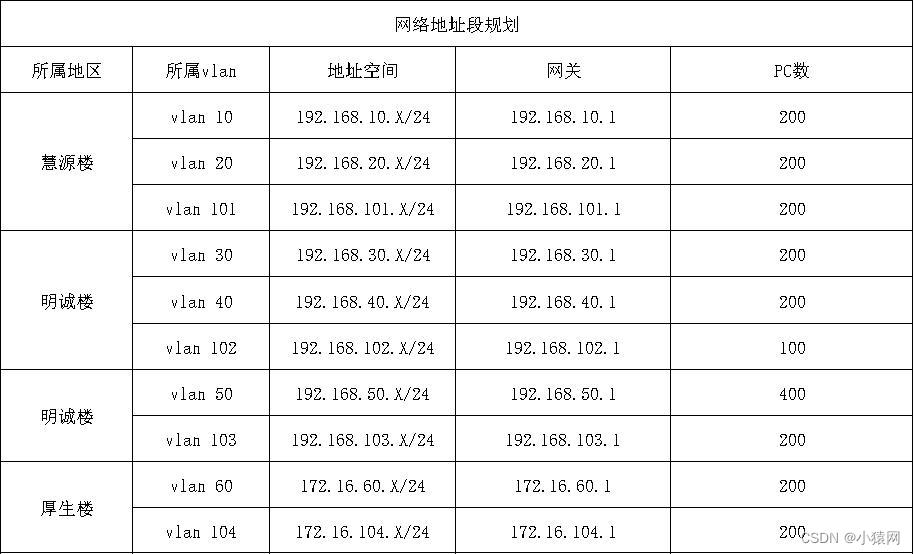

                      3.地址规划表



                      3、基于eNSP加防火墙的千人中型校园/企业网络规划与设计

                      1.topo图和文章链接

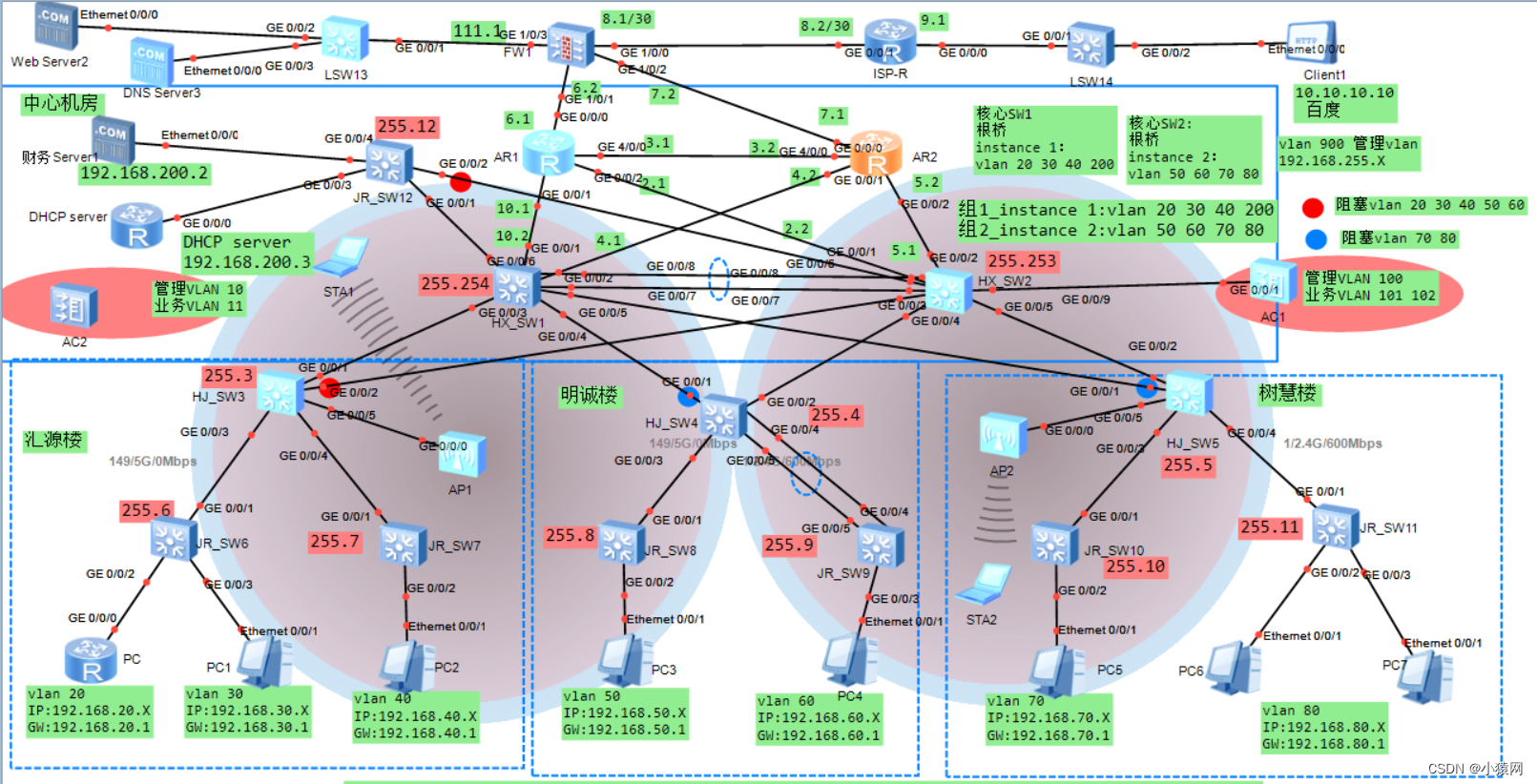

                      topo图：



                      文章链接：

                      基于eNSP加防火墙的千人中型校园/企业网络规划与设计

                      2.需求说明：

                      设计要求：

                      01、完成服务器、防火墙、路由器等接口地址的配置

                      02、配置Eth-Trunk 链路捆绑实现链路冗余

                      03、企业内部划分多个vlan,减小广播域大小，提高网络的可靠性

                      04、配置MSTP+VRRP实现流量负载分担，同时实现冗余，并配置相应的stp优化技术stp收敛，减少stp震荡

                      05、所有用户均为自动获取IP地址

                      06、配置相应的DHCP snooping隔绝非法DHCP server

                      07、配置OSPF和静态路由实现三层路由互通

                      08、防火墙配置安全策略，放行内网区域到dmz区的流量

                      09、防火墙配置NAT策略和安全策略，使得用户可以访问外网百度

                      10、防火墙配置服务器映射和安全策略，允许外网用户Client通过公网地址100.100.100.100访问web服务器

                      11、防火墙配置相应策略，允许外网用户Client通过公网http://100.100.100.100访问登录web服务器

                      12、用户能够通过域名(www.baidu.com)访问外网百度

                      13、内部财务服务器只允许vlan 50用户访问

                      14、LSW1-LSW12交换机都能被telnet(huawei 5555)

                      15、无线WLAN配置，且业务vlan 101 102也可以通过域名(www.baidu.com)访问外网百度

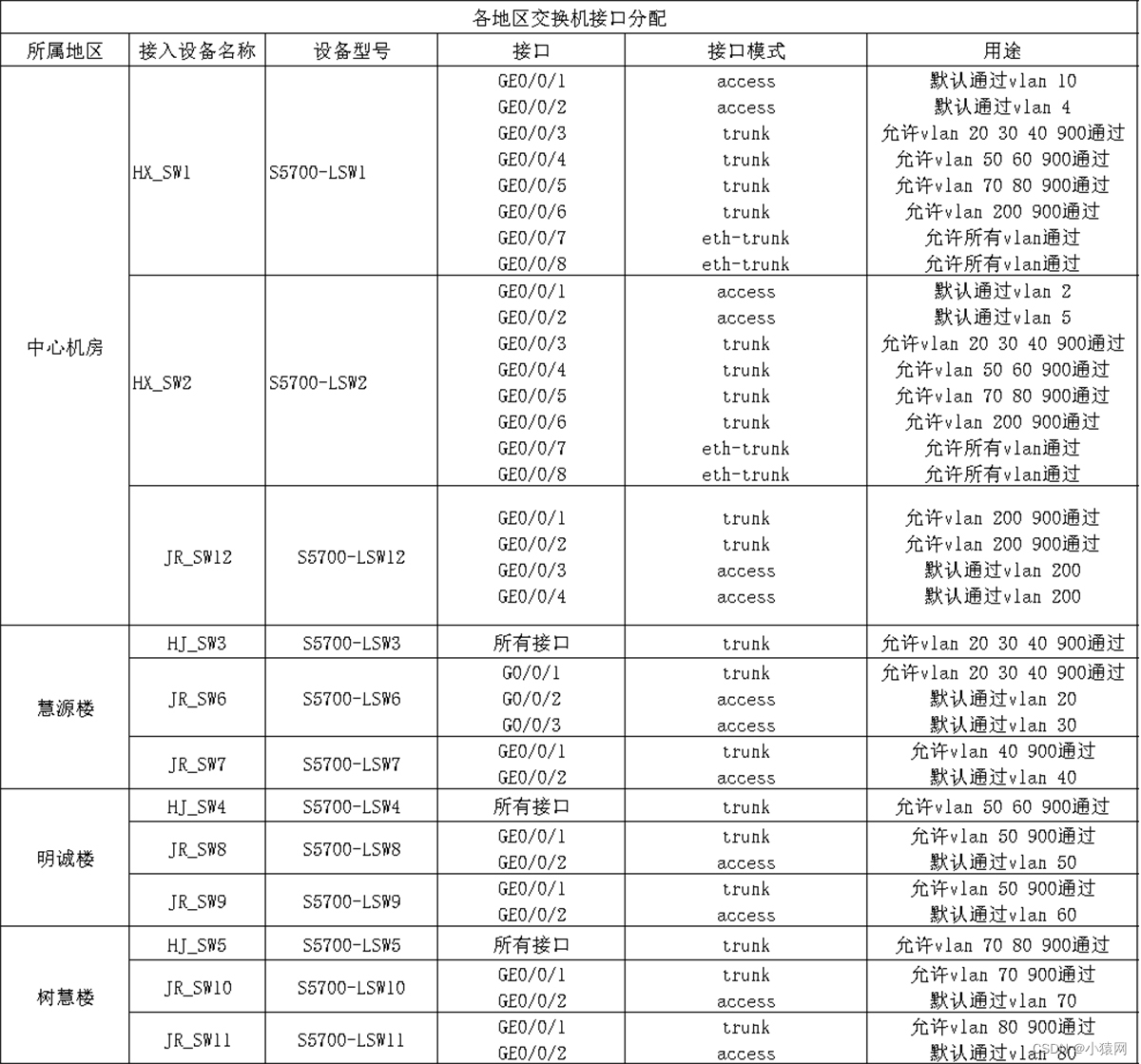

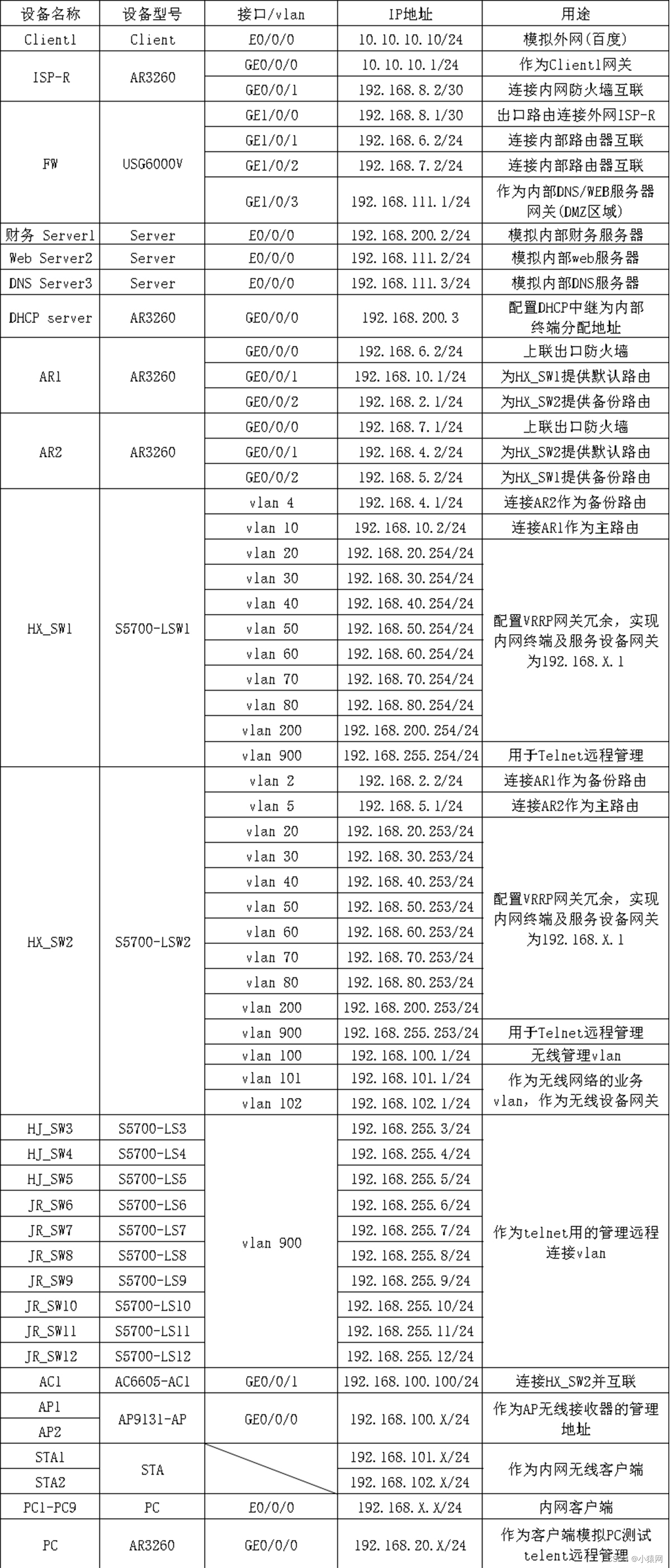

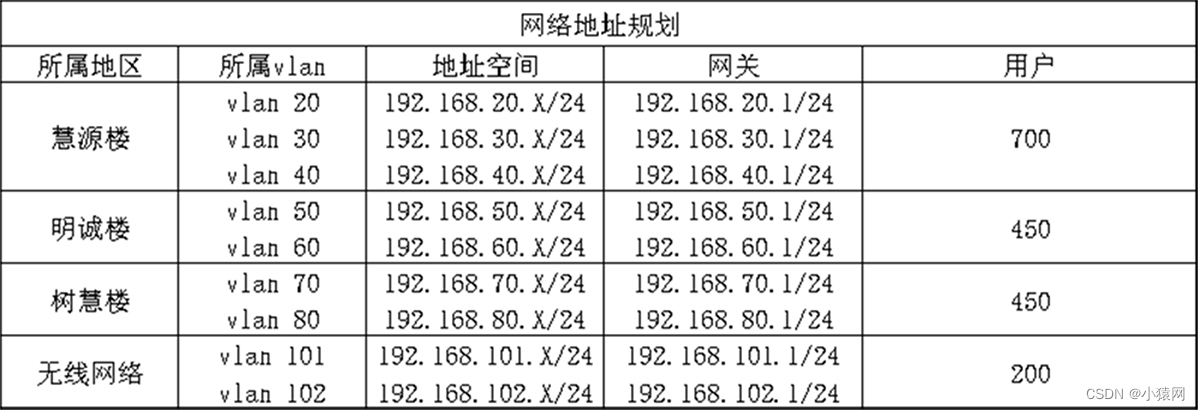

                      3.地址规划表







                      4、基于eNSP的IPv6校园网络规划与设计_综合实验

                      1.topo图和文章链接

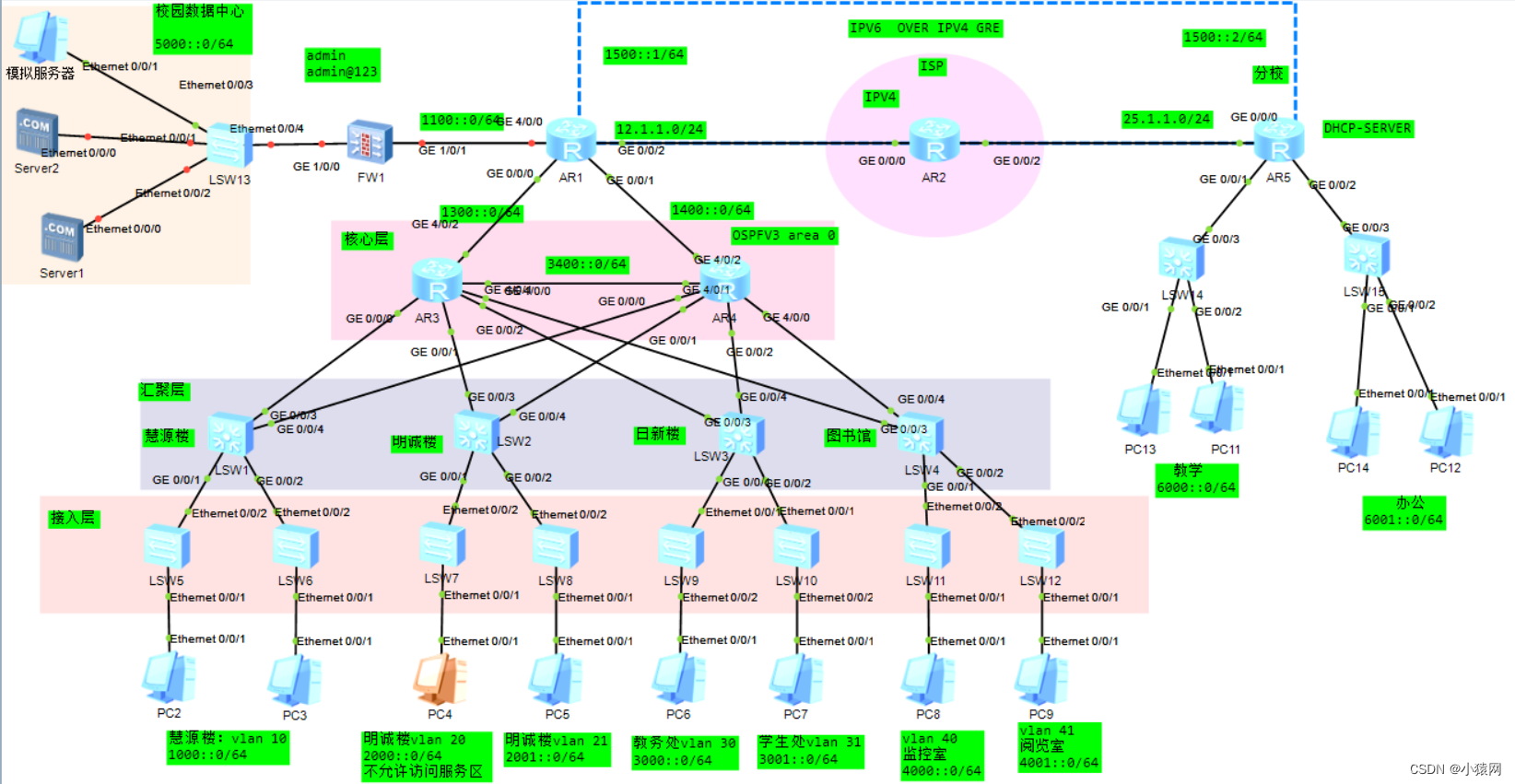

                      topo图：



                      文章链接：

                      基于eNSP的IPv6校园网络规划与设计_综合实验

                      2.需求说明

                      设计要求：

                      • 总部的终端设备设置为静态地址，方便用户自行修改地址
                      • 在接入和汇聚的交换机进行合理的vlan 划分，减小广播域大小，提高网络稳定性
                      • 核心路由器作为用户网关实现vlan间路由
                      • AR3/AR4配置VRRP6虚拟网关冗余
                      • AR3/AR4/AR1配置OSPFv3实现三层路由
                      • FW配置相应地址和安全策略，允许除vlan 20外的网段访问DMZ区
                      • 分校的终端设备在相应设备上配置DHCPv6，让用户能自动获取ipv6地址
                      • 总校与分校之间通过配置IPv6 over IPv4 GRE隧道互通
                      • 总校与分校之间通过隧道GRE能实现互通

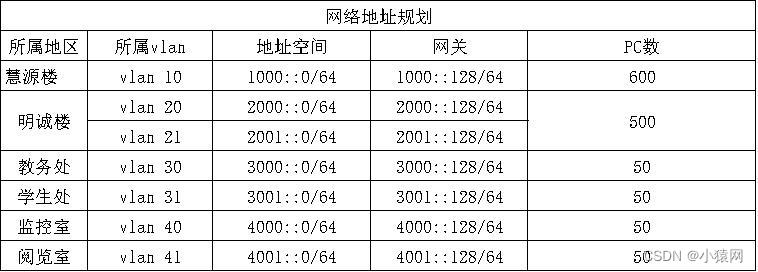

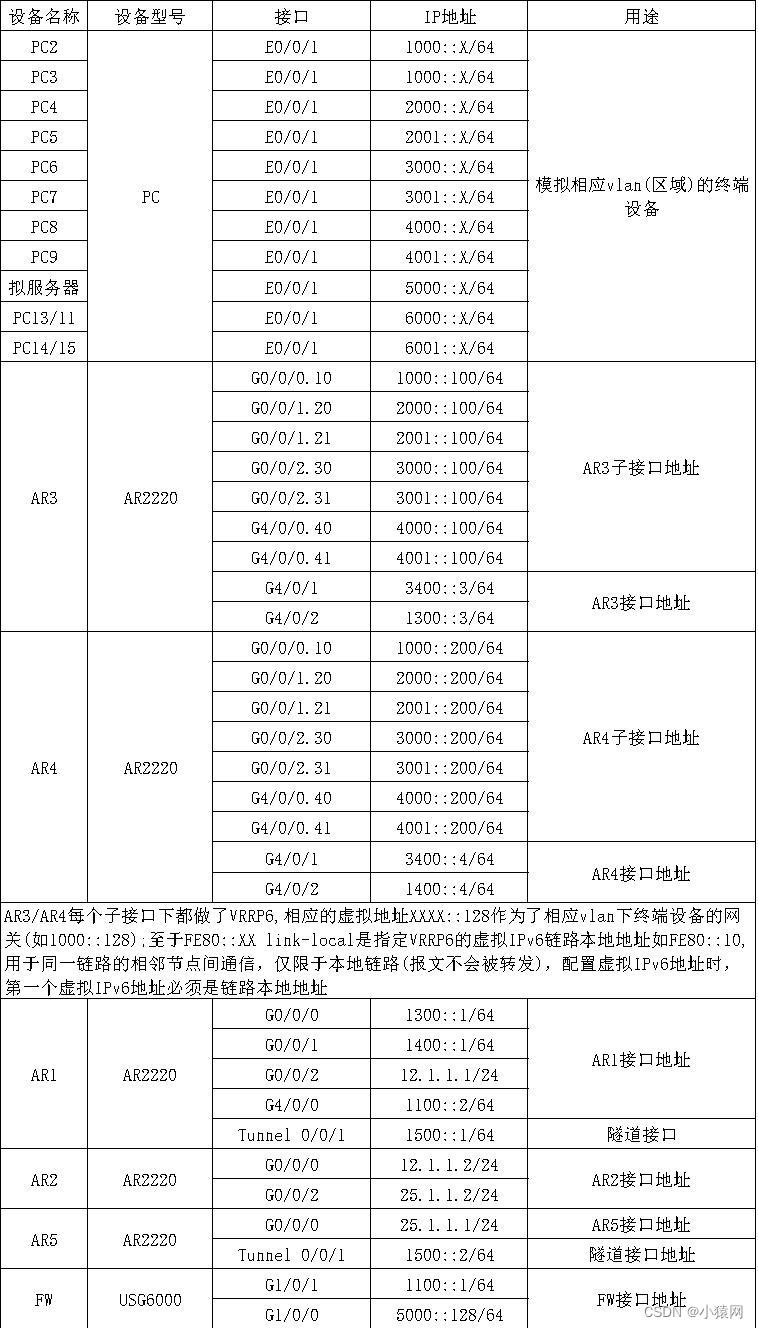

                      3.地址规划表





                      5、基于eNSP的千人中型校园/企业网络设计与规划

                      1.topo图和文章链接

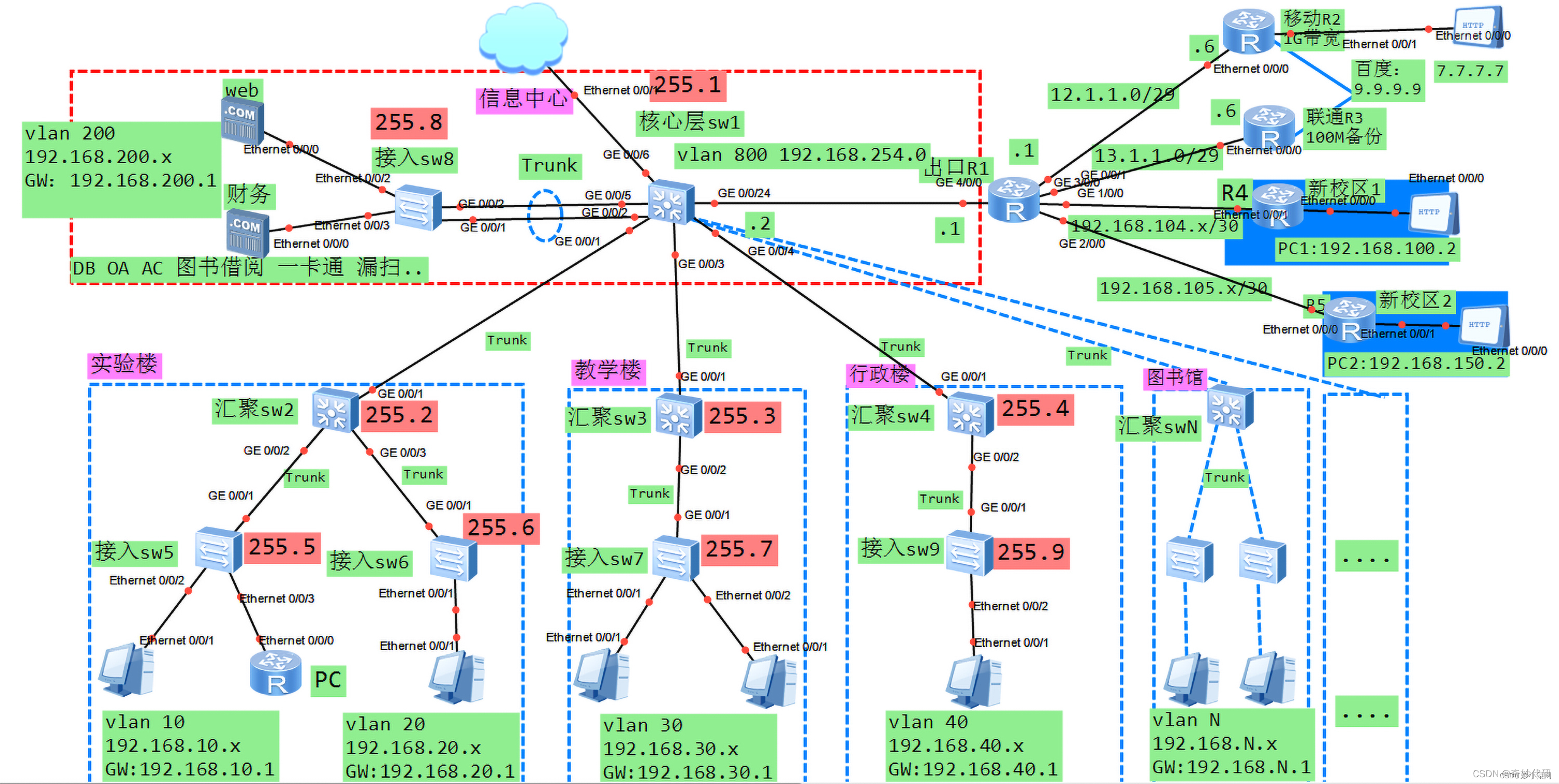

                      topo图：



                      文章链接：

                      基于eNSP的千人中型校园/企业网络设计与规划

                      2.需求说明

                      设计需求：

                      ① 信息中心配置Eth-trunk实现链路冗余

                      ② 企业内网划分多个vlan ，减小广播域大小，提高网络稳定性

                      ③ 核心交换机作为用户网关实现vlan间路由

                      ④ 所有用户均为自动获取ip地址

                      ⑤ 出口配置NAT实现地址转换

                      ⑥ 在企业出口将内网服务器的80端口映射出去，允许外网用户访问

                      ⑦ 所有设备都可以被telnet远程管理

                      ⑧ 所有校区之间可以互访且出口实现冗余

                      ⑨ 企业财务服务器，只允许（vlan 40）的员工访问。

                      ⑩ 禁止vlan 20 员工访问外网且关键设备做好实时监控

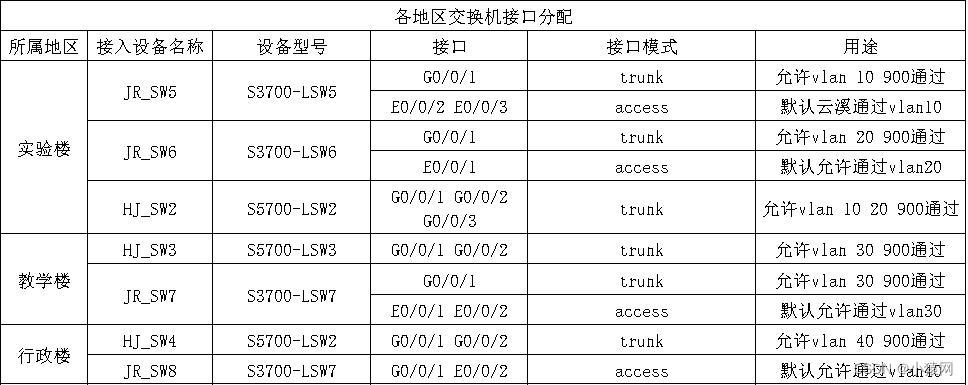

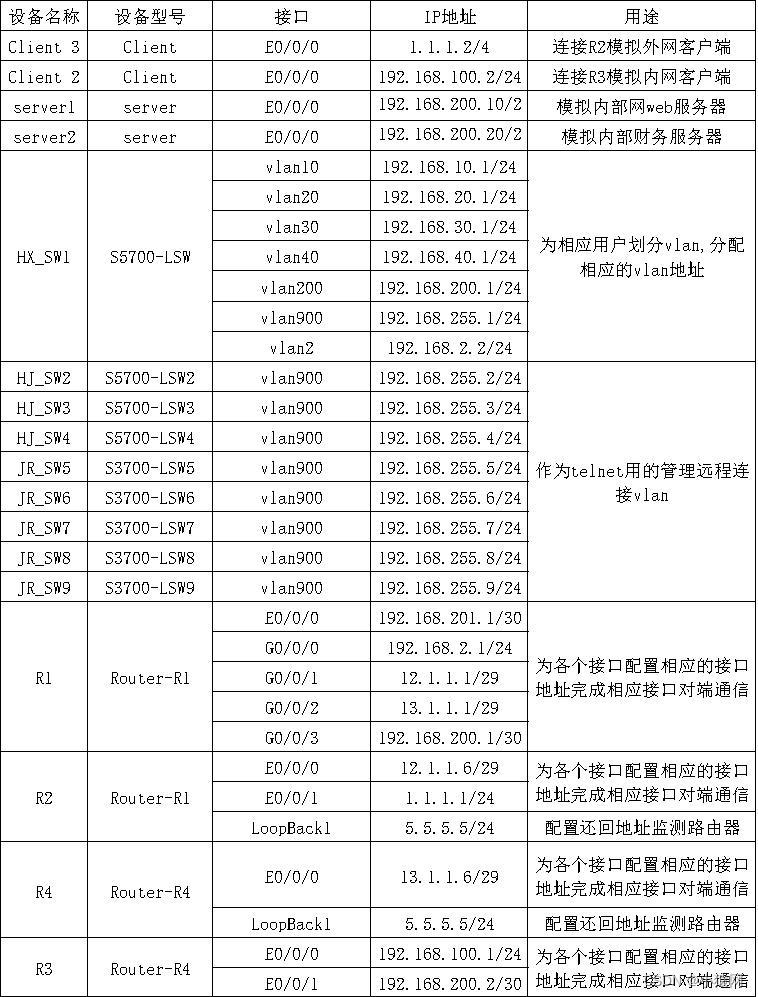

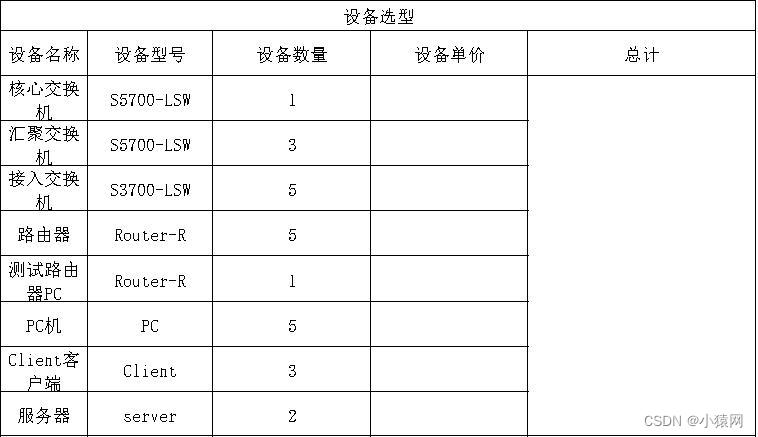

                      3.地址规划表









                      6、基于eNSP的千人规模冗余型企业/校园网络设计与规划

                      1.topo图和文章链接

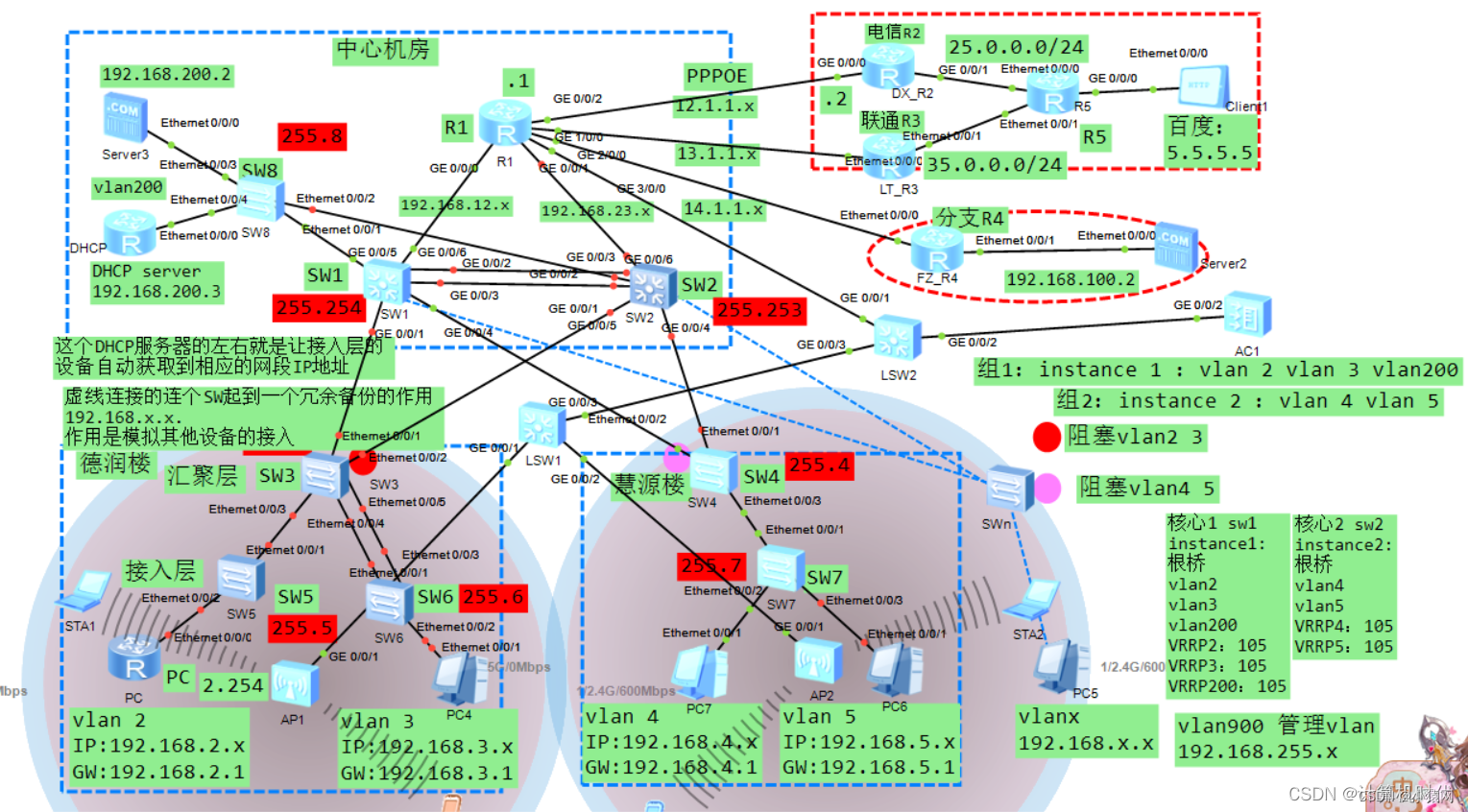

                      topo图：



                      文章链接：

                      基于eNSP的千人规模冗余型企业/校园网络设计与规划

                      2.需求说明

                      设计要求：

                      1 配置vlan trunk 两台核心之间配置链路捆绑

                      2 配置MSTP+VRRP 实现流量负载分担同时实现冗余，并配置相关stp优化技术加快stp收敛，并减少stp震荡

                      3 配置OSPF和静态实现三层路由，确保分支可以访问总部

                      4 所有用户采用动态获取ip地址，并配置相关dhcp安全技术

                      5 联通作为主出口 电信PPPOE作为备份出口

                      6 禁止vlan5 用户访问外网

                      7 将server 200.2 80端口映射成联通公网地址

                      8 所有交换机都可以被远程telnet(huawei 5555)

                      9 在规划中加入无线网络的设计，并用连通作为主要的路径，电信作为备份路劲

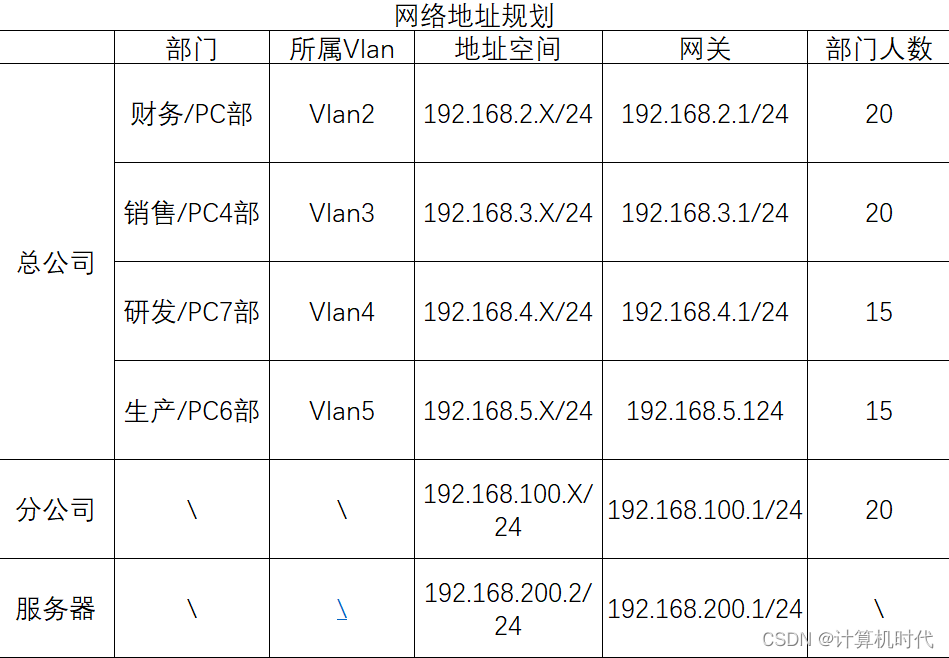

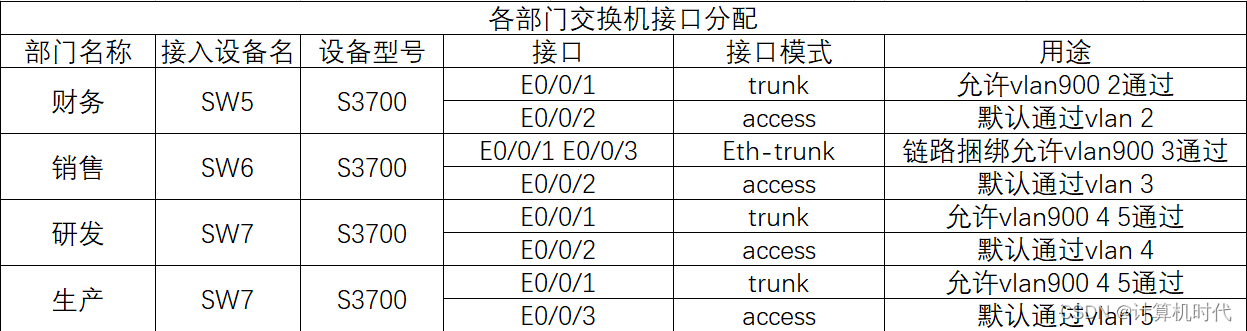

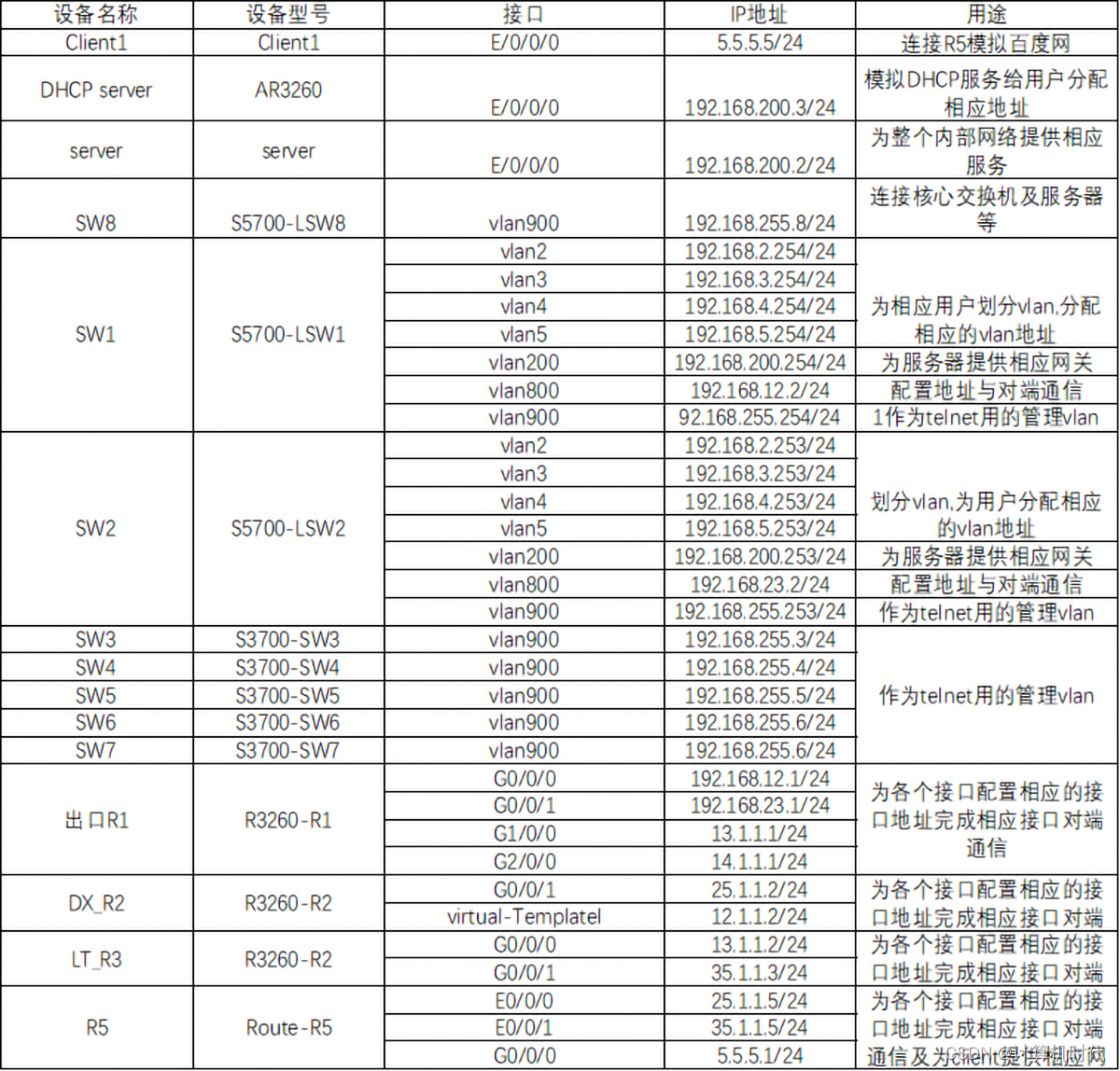

                      3.地址规划表







                      7、基于ensp防火墙双击热备二层网络规划与设计

                      1.topo图和文章链接

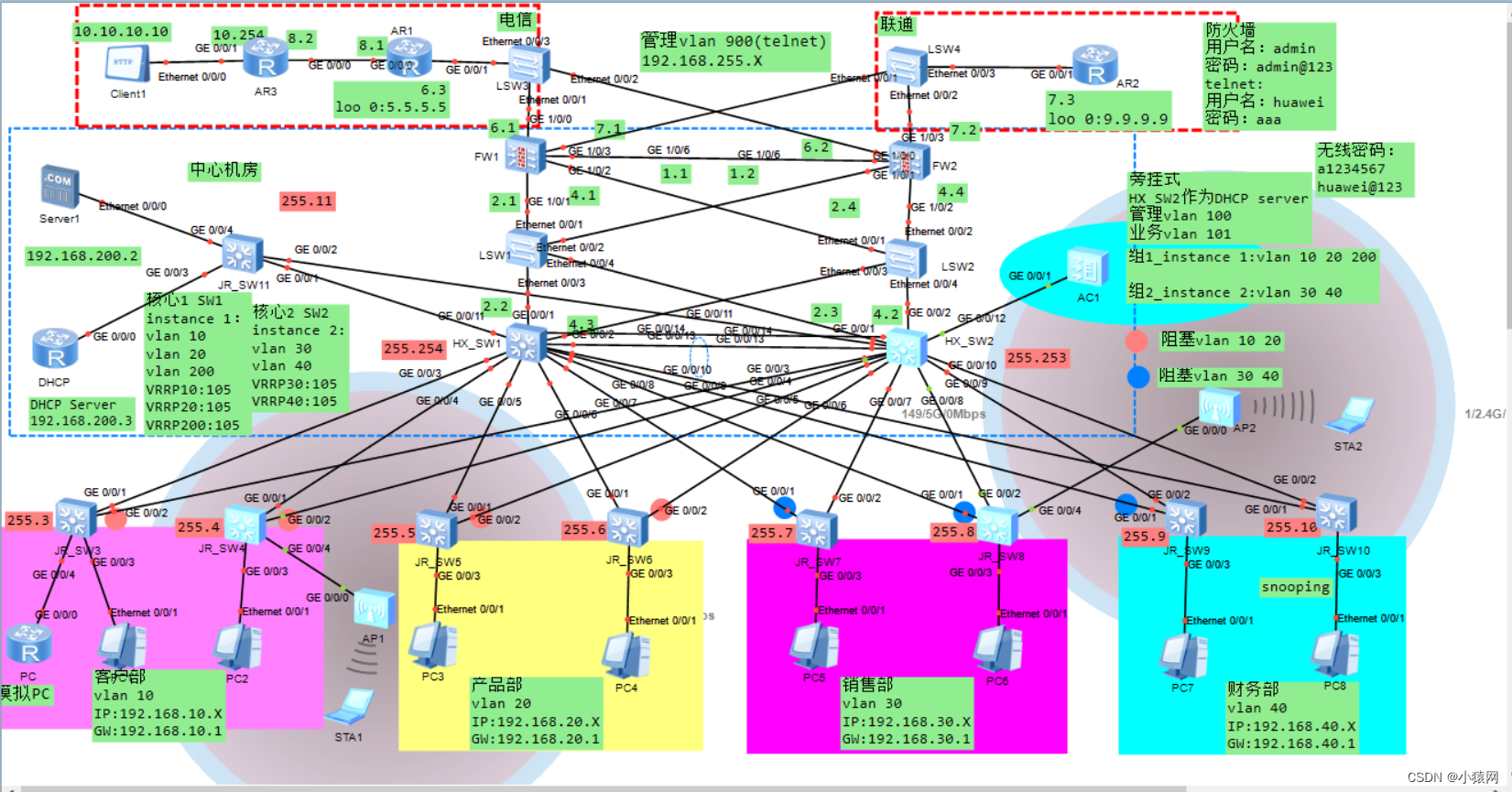

                      topo图：



                      文章链接：

                      于ensp防火墙双击热备二层网络规划与设计

                      2.需求说明

                      要求：

                      • 完成服务器、防火墙、路由器等接口地址的配置
                      • 配置Eth-Trunk 链路实现链路冗余
                      • 企业内部划分多个vlan，减少广播域大小，提高网络的可靠性
                      • 配置MSTP+VRRP实现流量负载分担，同时实现冗余，并配置相应的stp优化技术stp收敛，并减少stp震荡
                      • 为方便用户上网，所有用户均为自动获取IP地址
                      • 配置DHCP Snooing隔绝非法DHCP server
                      • 配置OSPF和静态路由实现三层路由互通
                      • 在运营商区域配置RIP使其能够用户能够访问相应客户端(10.10.10.10)
                      • 防火墙配置NAT策略和安全策略，使得用户可以访问外网
                      • 防火墙需要配置双击热备实现冗余
                      • 默认情况下访问左边(电信网络)
                      • 用户能够通过域名(www.baidu.com)访问外网百度
                      • LSW1-LSW12交换机都能被telnet(huawei 5555)
                      • 网络需要配置无线WLAN，且业务vlan 101 102 管理vlan 100
                      • 无线WLAN网络可以通过域名(www.baidu.com)访问外网百度

                      8、基于ensp防火墙双击热备三层网络规划与设计

                      1.topo图和文章链接

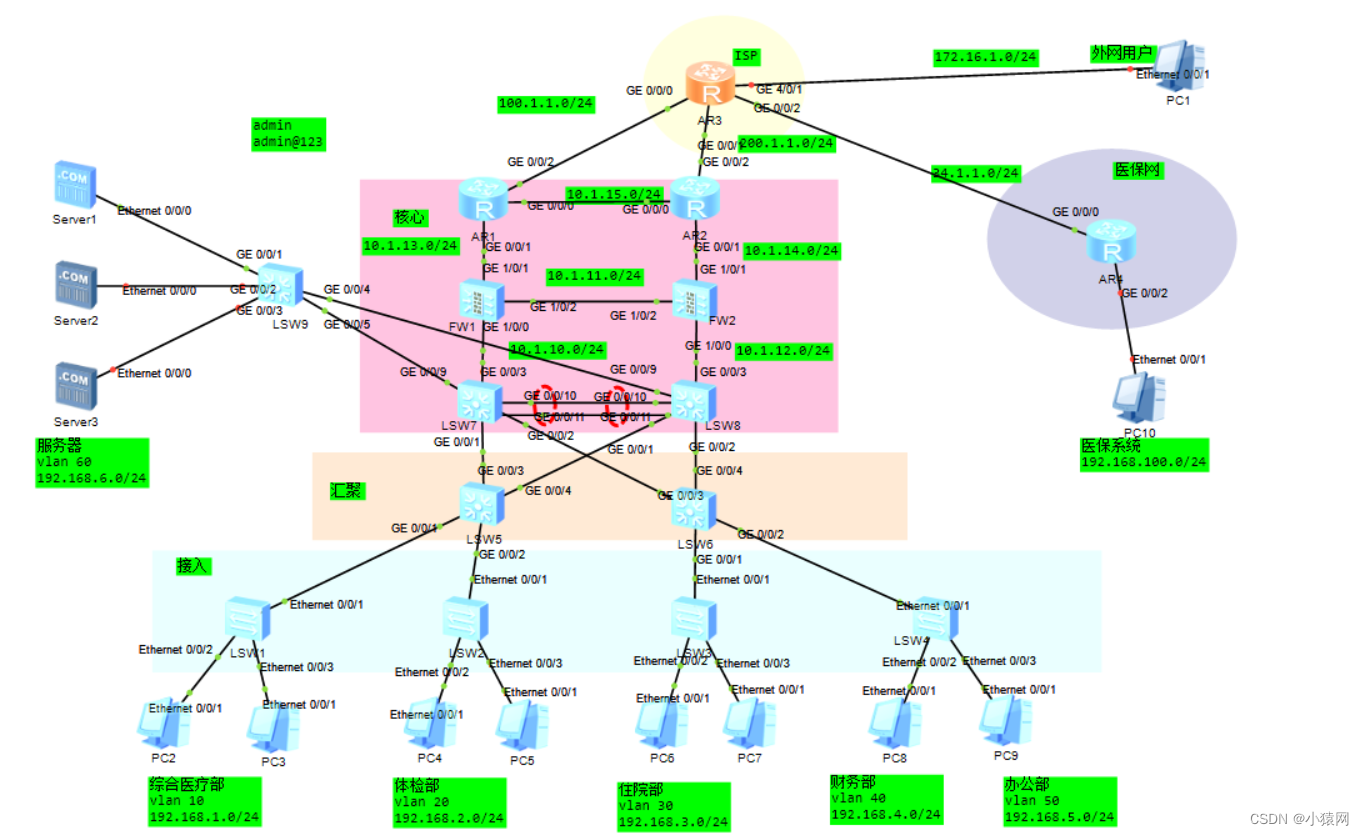

                      topo图：



                      文章链接：

                      基于防火墙双击热备三层网络规划_ensp综合实验

                      9、基于MPLS-VPN多分部互访的ensp企业网络规划与设计

                      1.topo图和文章链接：

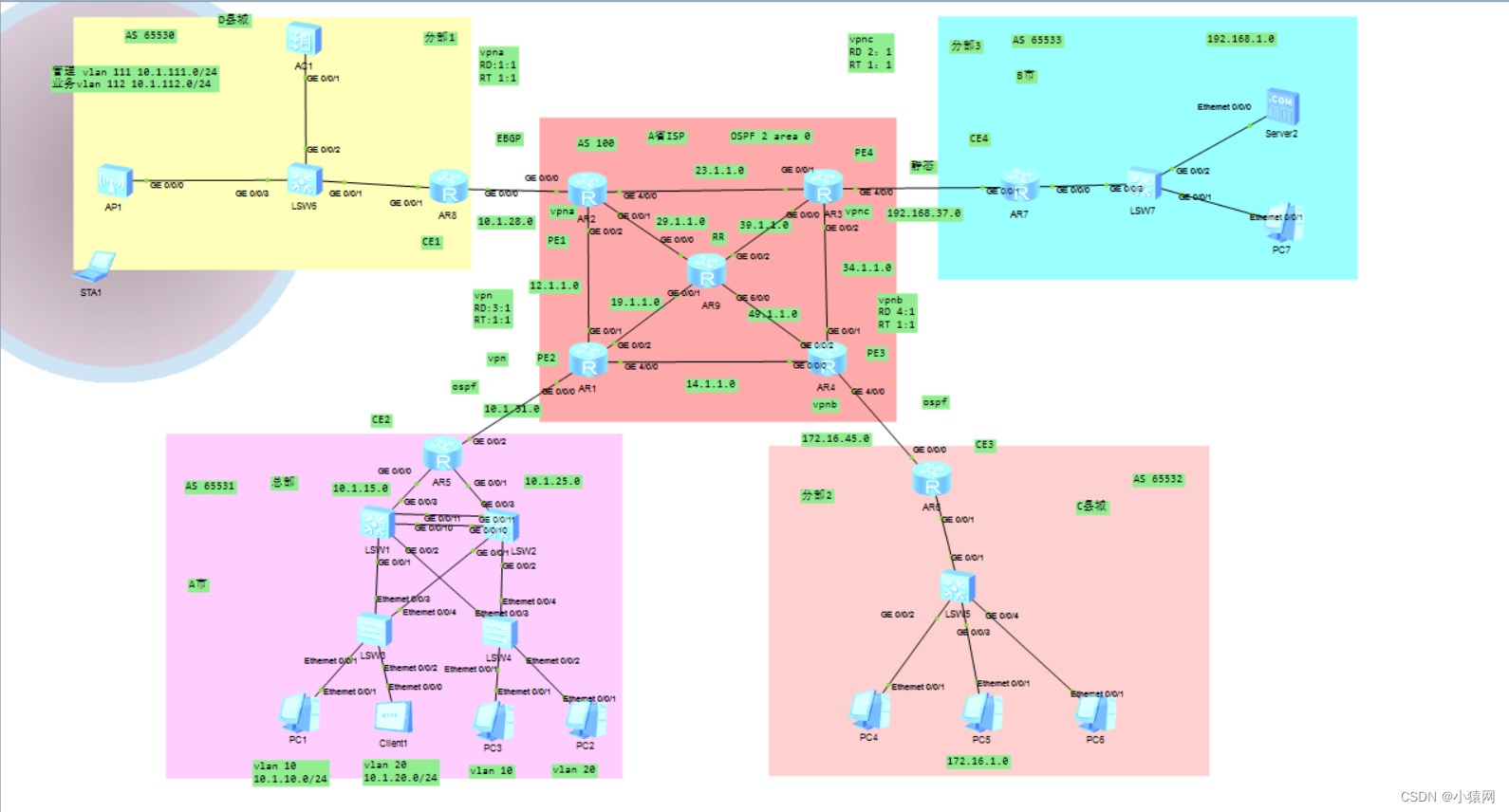

                      topo图：



                      文章链接：

                      基于MPLSVPN多分部互访的ensp企业网络规划与设计_ensp综合实验

                      10、持续更新中…
