数据库系统概论——关系代数详解

作者：mmseoamin日期：2023-12-14

文章目录

1、关系代数概述
- - 1.1 传统的集合运算
  - 1.2 专门的关系运算
  - - 1.2.1 选择运算
    - 1.2.2 投影（Projection）
    - 1.2.3 连接（Join）
    - 1.2.4 两类常用连接运算
    - 1.2.5 除（Division）
      1、关系代数概述

      关系代数是一种抽象的查询语言，是关系数据操纵语言的一种传统表达方式，它是利用对关系的运算来表达查询的。

      任何运算都是将一定的运算符作用于一定的运算对象上，得到预期的运算结果。

      关系代数的运算对象是关系，运算结果亦为关系。

      在关系代数运算中，有5种基本运算，它们是并（U）、差（—）、投影、选择、笛卡尔积（X），其它运算即交、连接和除，均可通过5种基本的运算来表达。

      运算符：
      - 集合运算符
        将关系看成元组的集合
        从关系的“水平”方向即行的角度来进行运算
        专门的关系运算符
        不仅涉及行而且涉及列
        算术比较符
        辅助专门的关系运算符进行操作
        逻辑运算符
        辅助专门的关系运算符进行操作

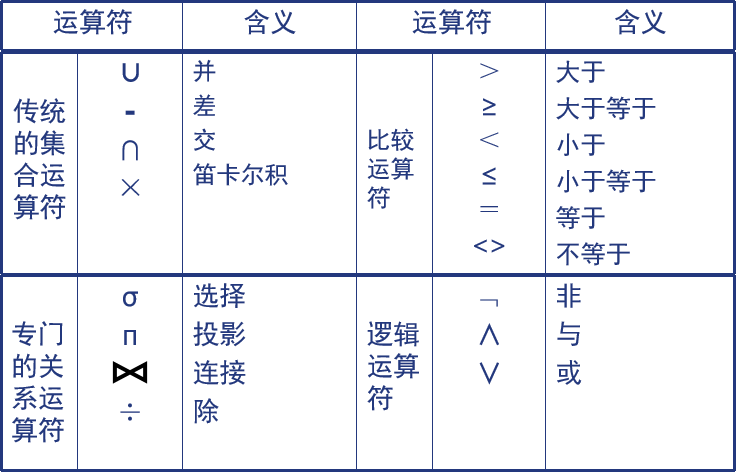

        常见的关系运算符如下：

        1.1 传统的集合运算

        设关系 R R R和关系 S S S是相容的， t t t代表元组变量，现将各种运算分别介绍如下：

        （1）并（Union）

        关系 R R R与关系 S S S的并记作： R ∪ S = { t ∣ t ∈ R ∨ t ∈ S } R∪S=\{t|t∈R∨t∈S \} R∪S={t∣t∈R∨t∈S}
        结果关系是由属于 R R R或属于 S S S的元组组成，且结果仍为 n n n目关系，但结果关系要消除重复元组。

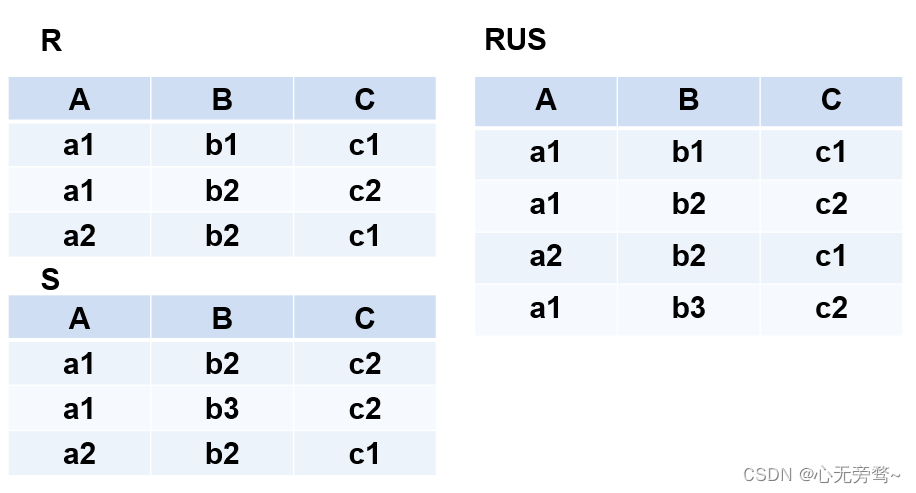

        举例：

        R R R和 S S S

        具有相同的目 n n n（即两个关系都有n个属性）
        相应的属性取自同一个域
        R ∪ S R∪S R∪S

        仍为 n n n目关系，由属于 R R R或属于 S S S的元组组成
        R ∪ S = { t ∣ t ∈ R ∨ t ∈ S } R∪S=\{t|t∈R∨t∈S \} R∪S={t∣t∈R∨t∈S}
        具体如下图所示：

        （2）交（ Intersection）

        关系 R R R与关系 S S S的交记作： R ∩ S = { t ∣ t ∈ R ∧ t ∈ S } R∩S=\{t|t∈R∧t∈S \} R∩S={t∣t∈R∧t∈S}
        结果关系由既属于 R R R又属于 S S S的元组组成，且仍为 n n n目关系。

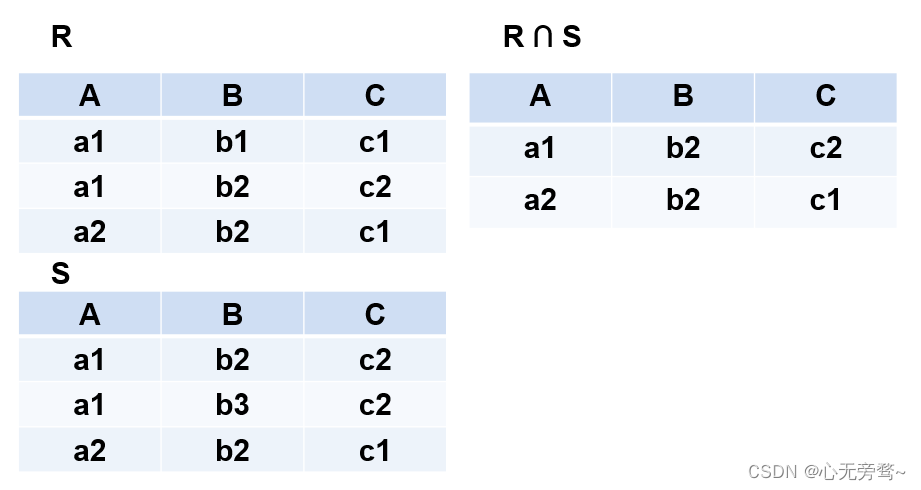

        举例：

        R R R和 S S S

        具有相同的目 n n n
        相应的属性取自同一个域
        R ∩ S R∩S R∩S

        仍为 n n n目关系，由既属于 R R R又属于 S S S的元组组成
        R ∩ S = { t ∣ t ∈ R ∧ t ∈ S } R∩S=\{t|t∈R∧t∈S \} R∩S={t∣t∈R∧t∈S}
        具体如下图所示：

        （3）差（Difference）

        关系R与关系S的差记作： R − S = { t ∣ t ∈ R ∧ t ∉ S } R-S=\{t|t∈R ∧t \notin S\} R−S={t∣t∈R∧t∈/S}
        R R R和 S S S的差，结果关系由属于 R R R而不属于 S S S的所有元组组成，且仍为 n n n目关系,即在关系 R R R中减去 R R R和 S S S的相同元组。

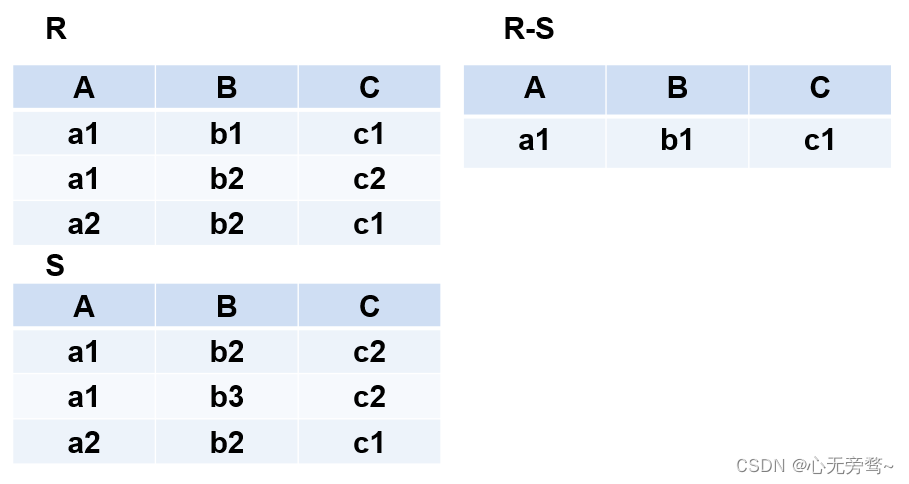

        举例：

        R R R和 S S S

        具有相同的目 n n n
        相应的属性取自同一个域
        R − S R - S R−S

        仍为 n n n目关系，由属于 R R R而不属于 S S S的所有元组组成
        R − S = { t ∣ t ∈ R ∧ t ∉ S } R-S=\{t|t∈R ∧t \notin S\} R−S={t∣t∈R∧t∈/S}

        （4）广义笛卡尔积（Extended Cartesian Product）

        两个分别为 n n n目和 m m m目的关系， R R R和 S S S的广义笛卡尔积是一个 ( n + m ) (n+m) (n+m)列的元组的集合。
        元组的前 n n n列是关系 R R R的一个元组，后 m m m列是关系 S S S的一个元组。若 R R R有 k 1 k_1 k1个元组， S S S有 k 2 k_2 k2个元组，则关系 R R R和关系 S S S的广义笛卡尔积有 k 1 × k 2 k_1×k_2 k1×k2个元组。

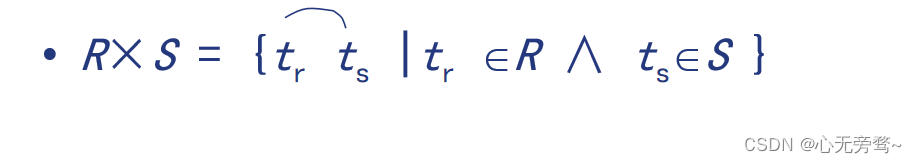

        记作： R × S = { ( a 1 , a 2 , … a m , b 1 , b 2 , … b n ) ∣ ( a 1 , a 2 , … a m ) ∈ R ∧ ( b 1 , b 2 , … b n ) ∈ S } 。 R×S=\{(a_1,a_2,…a_m,b_1,b_2,…b_n)| (a_1,a_2,…a_m) ∈R ∧ (b_1,b_2,…b_n) ∈ S\}。 R×S={(a1,a2,…am,b1,b2,…bn)∣(a1,a2,…am)∈R∧(b1,b2,…bn)∈S}。
        严格地讲应该是广义的笛卡尔积

        R R R: n n n目关系， k 1 k_1 k1个元组
        S S S: m m m目关系， k 2 k_2 k2个元组
        R × S R×S R×S

        列: m + n m+n m+n列元组的集合

        元组的前 n n n列是关系 R R R的一个元组
        后 m m m列是关系 S S S的一个元组

        行： k 1 × k 2 k_1×k_2 k1×k2个元组

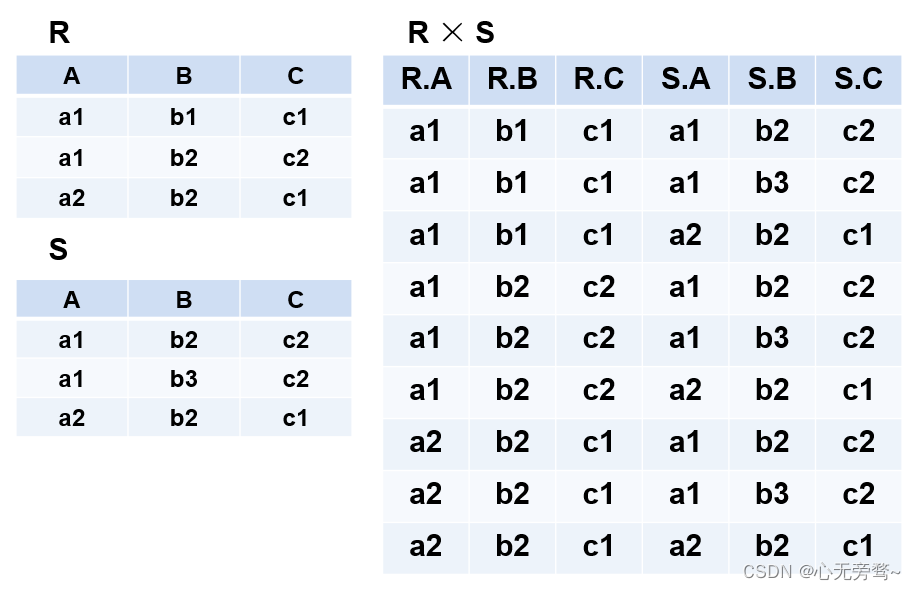

        具体如下图所示：

        1.2 专门的关系运算

        在讲解之前，我们先引入几个记号，这样有助于下面的理解，确实关系代数后半部分有点难理解。
        （1） R , t ∈ R , t [ A i ] R,t\in R,t[A_i] R,t∈R,t[Ai]
        设关系模式为 R ( A 1 ， A 2 ， … ， A n ) R(A_1，A_2，…，A_n) R(A1，A2，…，An)，它的一个关系设为 R R R， t ∈ R t\in R t∈R表示 t t t是 R R R的一个元组， t [ A i ] t[A_i] t[Ai]则表示元组t中相应于属性 A i A_i Ai的一个分量。

        （2） t r t s ⏞ \overbrace{t_rt_s} trts ， R R R为 n n n目关系， S S S为 m m m目关系。
        t r ∈ R ， t s ∈ S ， t r t s ⏞ t_r\in R，t_s\in S， \overbrace{t_r t_s} tr∈R，ts∈S，trts 称为元组的连接。 t r t s ⏞ \overbrace{t_r t_s} trts 是一个 n + m n + m n+m列的元组，前 n n n个分量为 R R R中的一个 n n n元组，后 m m m个分量为 S S S中的一个 m m m元组。
        （3）象集 Z x Z_x Zx
        给定一个关系 R （ X , Z ） R（X,Z） R（X,Z）， X X X和 Z Z Z为属性组。当 t [ X ] = x t[X]=x t[X]=x时， x x x在 R R R中的象集（Images Set）为：
        Z x = t [ Z ] ∣ t ∈ R ， t [ X ] = x Z_x={t[Z]|t \in R，t[X]=x} Zx=t[Z]∣t∈R，t[X]=x

        它表示 R R R中属性组 X X X上值为 x x x的诸元组在 Z Z Z上分量的集合。

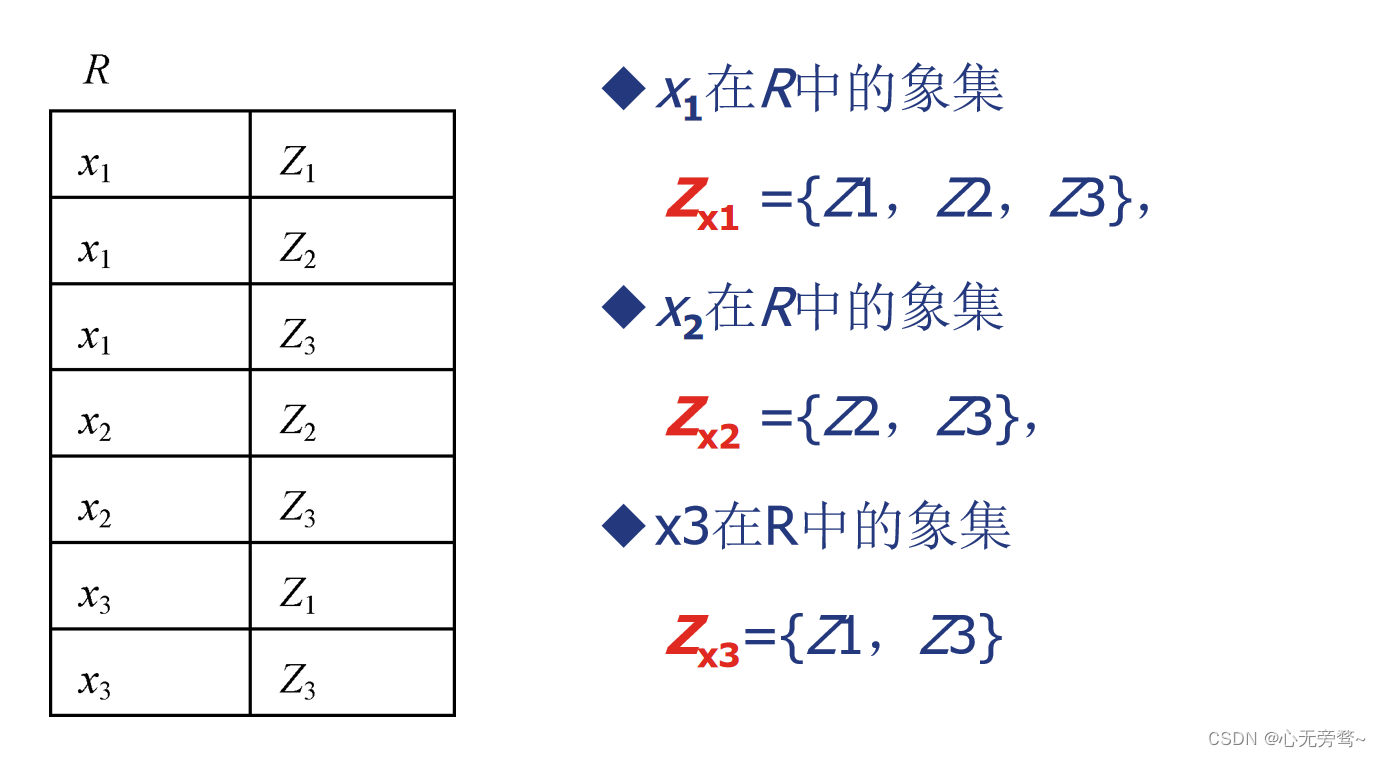

        举例如下：
        上面抽象的例子可能并不是特别容易理解，那么我们就拿生活中的实际例子进行解释：

        学生-课程-选修关系:
        学生关系Student、课程关系Course和选修关系SC

        在上面的关系表中，我们可以把SC表看作一个关系R，它的属性组为学号，课程号以及成绩，即 R ( S n o , C n o , G r a d e ) R(Sno, Cno, Grade) R(Sno,Cno,Grade)。这时我们将SC表与上面那个例子对比可以看出，Sno为200215121的学号在关系R（SC表）中的象集为 S n o 200215121 = { 1 ， 2 ， 3 } Sno_{200215121}=\{1，2，3\} Sno200215121={1，2，3}，以此类推，这样就比较容易理解一点。

        1.2.1 选择运算

        选择又称为限制
        选择运算符的含义

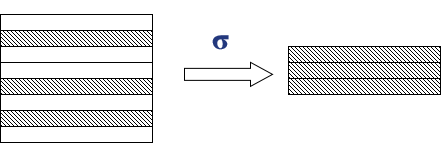

        关系R上的选择操作是根据某些条件对关系R做水平分割，即从行的角度选择符合条件的元组。
        在关系R中选择满足给定条件的诸元组
        记作： σ F （ R ） = { t ∣ t ∈ R ∧ F ( t ) = ‘真’ } σF（R）=\{t|t∈R∧F(t)=‘真’\} σF（R）={t∣t∈R∧F(t)=‘真’}
        F：选择条件，是一个逻辑表达式，取逻辑值“真”或“假”。
        选择运算是从关系R中选取使逻辑表达式F为真的元组，是从行的角度进行的运算

        F：选择条件，是一个逻辑表达式

        基本形式为： X 1 θ Y 1 X_1θY_1 X1θY1
        θ θ θ：比较运算符（＞， ≥ ，＜， ≤ ，＝或 < > ）（＞，≥，＜，≤，＝或<>）（＞，≥，＜，≤，＝或<>）
        X 1 ， Y 1 X_1，Y_1 X1，Y1：属性名、常量、简单函数.
        属性名也可以用它的序号来代替；
        以最上面的学生-课程-选修关系表举例说明更好理解：

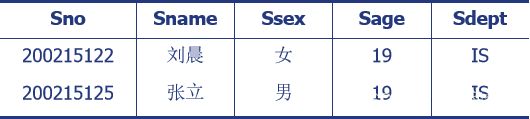

        [例1] 查询信息系（IS系）全体学生

        σ S d e p t = ′ I S ′ ( S t u d e n t ) 或 σ 5 = ′ I S ′ ( S t u d e n t ) σ_{Sdept} = 'IS' (Student) 或 σ_5 ='IS'(Student) σSdept=′IS′(Student)或σ5=′IS′(Student)

        结果：

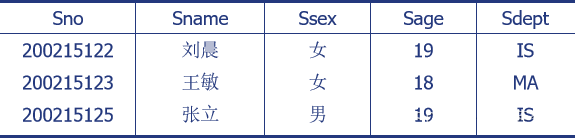

        [例2] 查询年龄小于20岁的学生
        σ S a g e < 20 ( S t u d e n t ) 或 σ 4 < 20 ( S t u d e n t ) σ_{Sage< 20}(Student) 或 σ_{4 < 20}(Student) σSage<20(Student)或σ4<20(Student)

        结果：

        1.2.2 投影（Projection）

        投影运算符的含义：

        从R中选择出若干属性列组成新的关系
        π A ( R ) = t [ A ] ∣ t ∈ R π_A(R) = { t[A] | t \in R } πA(R)=t[A]∣t∈R
        A：R中的属性列

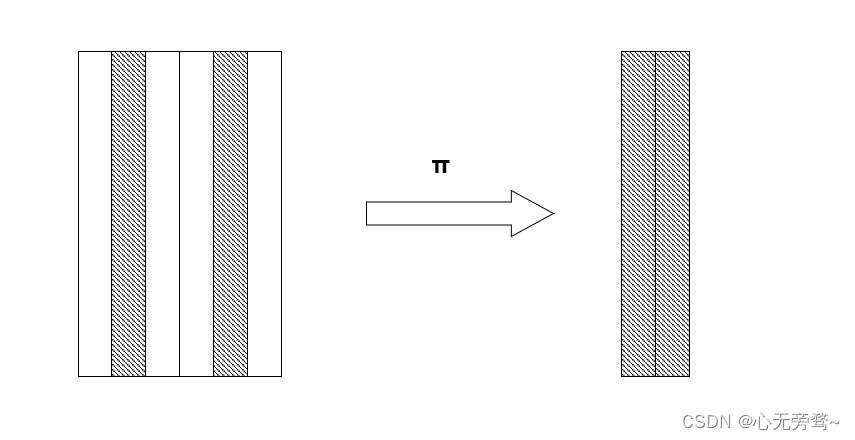

        投影操作主要是从列的角度进行运算：
        但投影之后不仅取消了原关系中的某些列，而且还可能取消某些元组（避免重复行）

        举例说明一下：
        [例3] 查询学生的姓名和所在系
        即求Student关系上学生姓名和所在系两个属性上的投影

        π S n a m e ， S d e p t ( S t u d e n t ) 或 π 2 ， 5 ( S t u d e n t ) π_{Sname，Sdept}(Student) 或 π_{2，5}(Student) πSname，Sdept(Student)或π2，5(Student)

        结果：
        [例4] 查询学生关系Student中都有哪些系

        π S d e p t ( S t u d e n t ) π_{Sdept}(Student) πSdept(Student)

        结果：
        由此可见，使用投影操作可以将关系表中的列单独拿出来组成新的关系表，这样方便我们可以更加清楚的查看自己想要的信息。

        1.2.3 连接（Join）

        连接也称为 θ θ θ连接

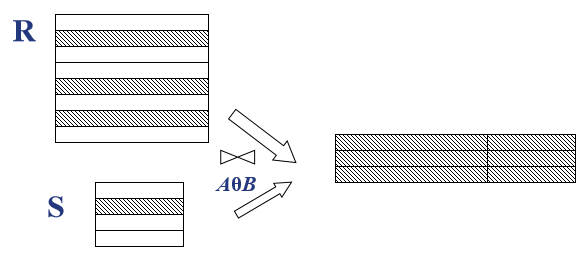

        连接运算的含义：
        从两个关系的笛卡尔积中选取属性间满足一定条件的元组

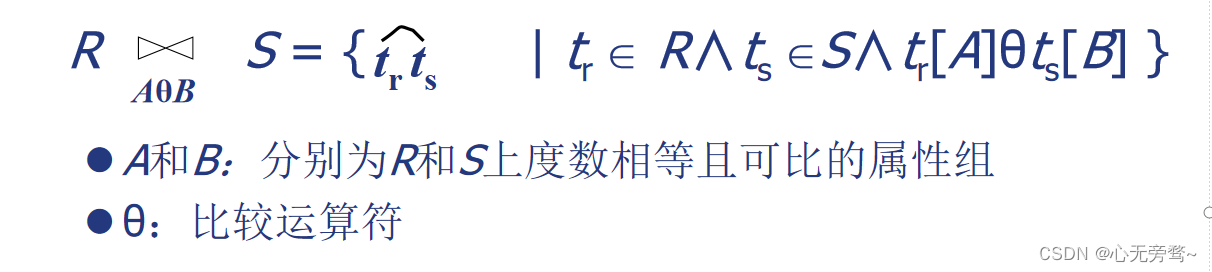

        连接运算从 R 和 S R和S R和S的广义笛卡尔积 R × S R×S R×S中选取（ R R R关系）在 A A A属性组上的值与（ S S S关系）在 B B B属性组上值满足比较关系 θ θ θ的元组

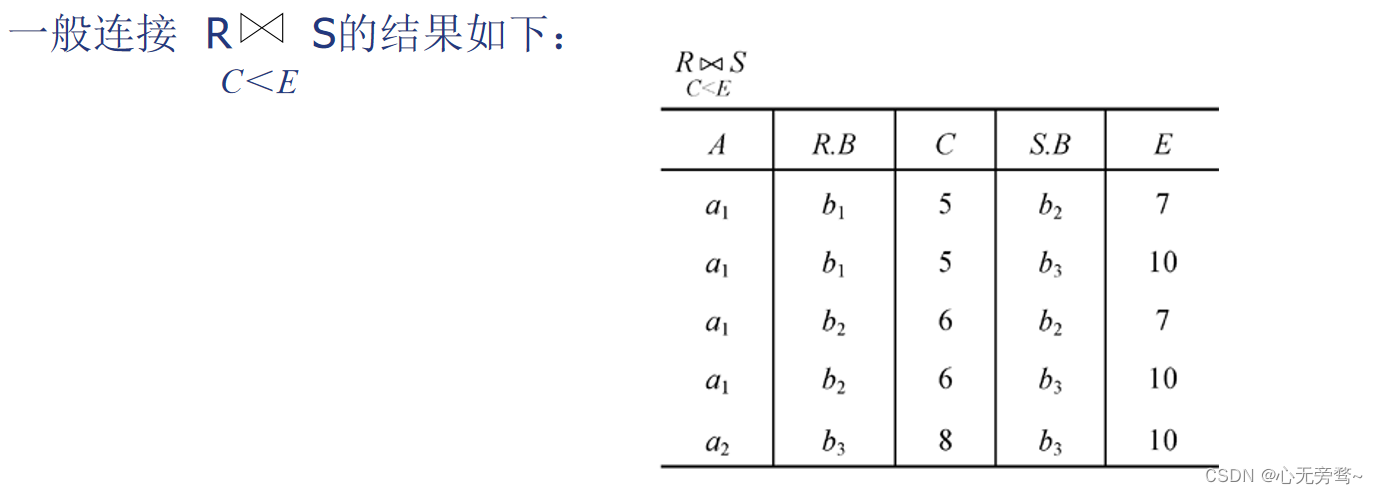

        举例说明一下：

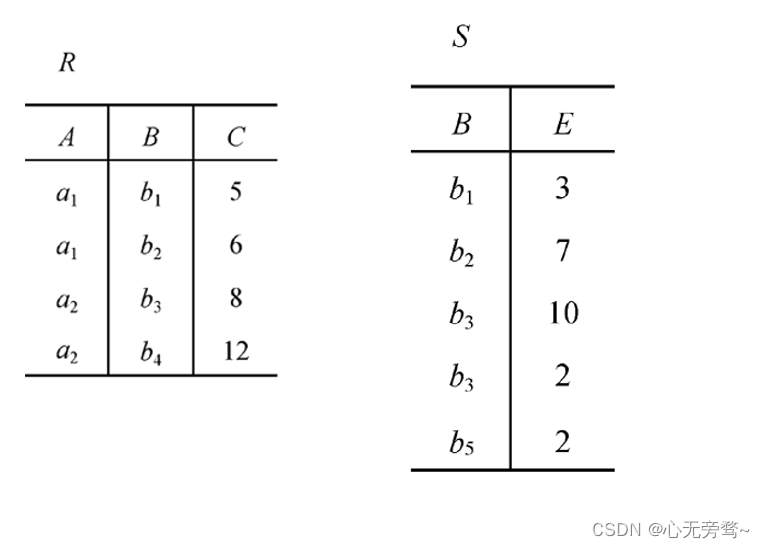

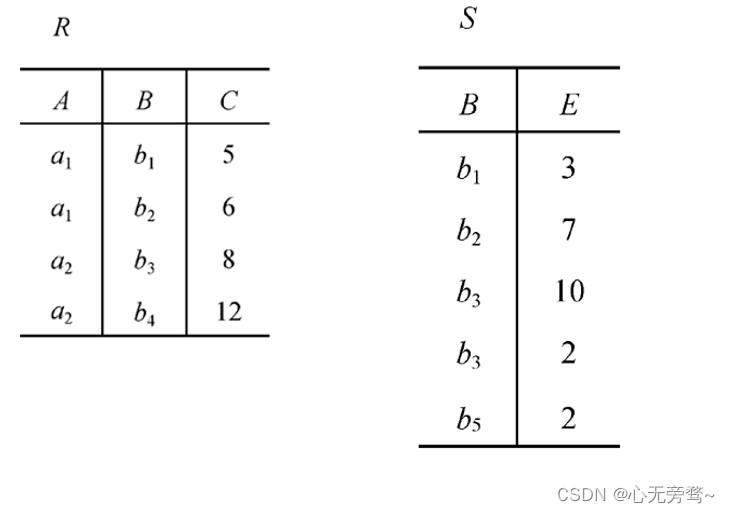

        [例5]关系R和关系S 如下所示：

        1.2.4 两类常用连接运算

        （1）等值连接（equijoin）

        什么是等值连接?
        θ为“＝”的连接运算称为等值连接
        等值连接的含义

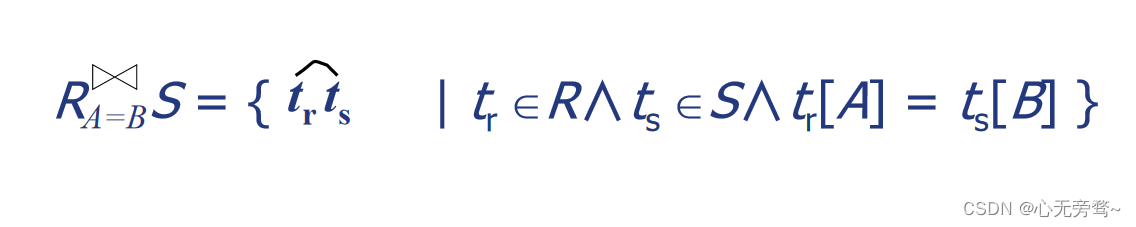

        从关系R与S的广义笛卡尔积中选取A、B属性值相等的
        那些元组，即等值连接为：

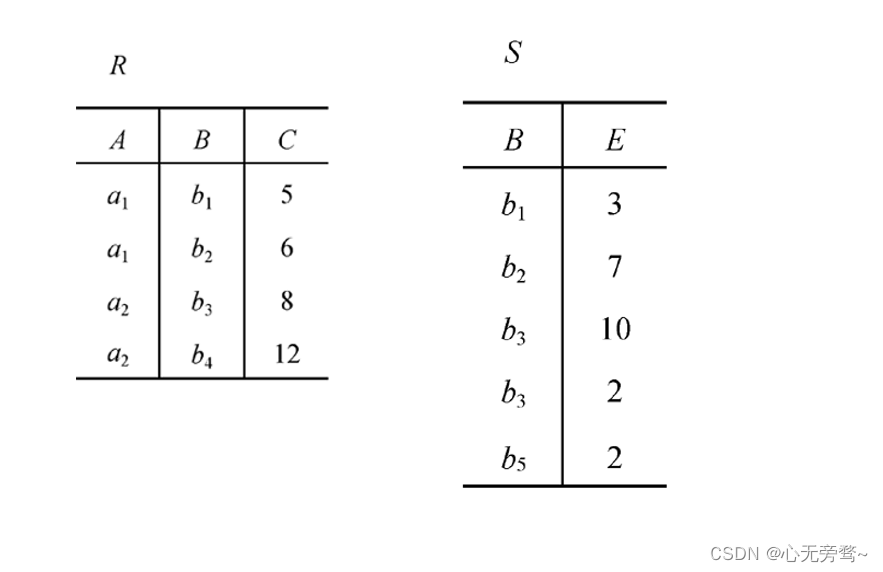

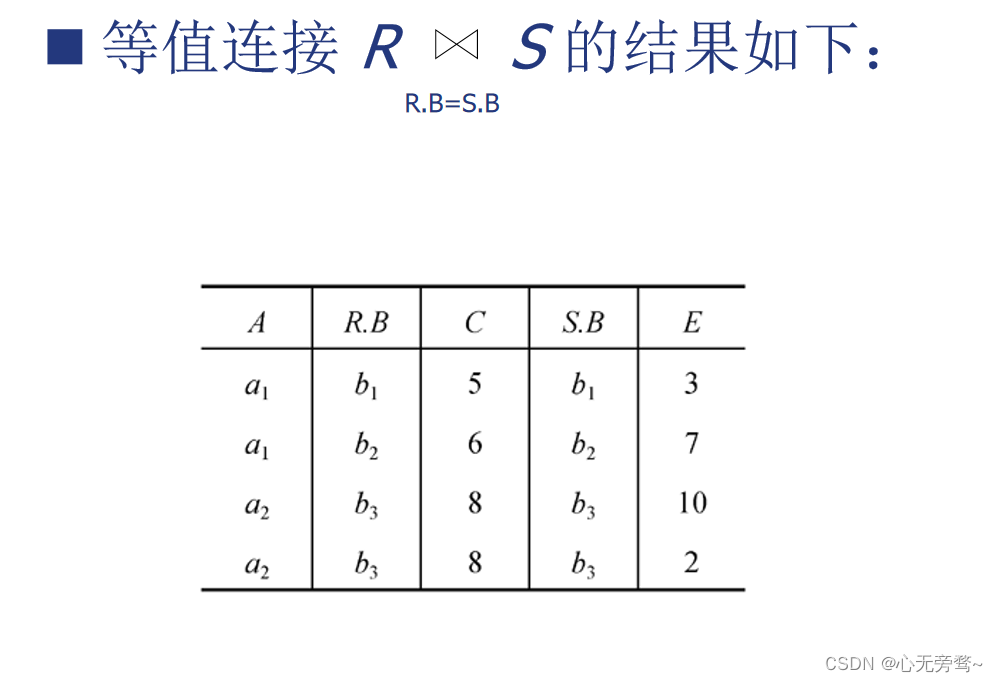

        举例说明：

        （2）自然连接（Natural join）

        自然连接是一种特殊的等值连接
        两个关系中进行比较的分量必须是相同的属性组
        在结果中把重复的属性列去掉
        自然连接的含义

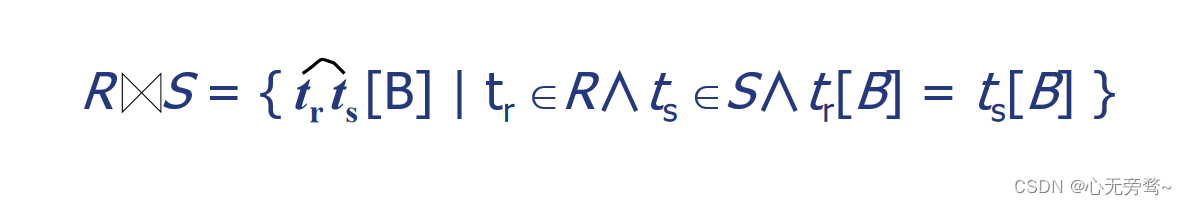

        R和S具有相同的属性组B

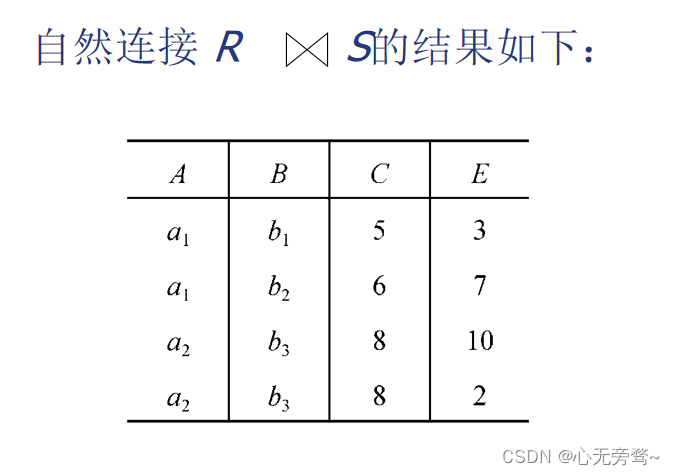

        举例：
        一般的连接操作是从行的角度进行运算。
        自然连接还需要取消重复列，所以是同时从行和列的角度进行运算。

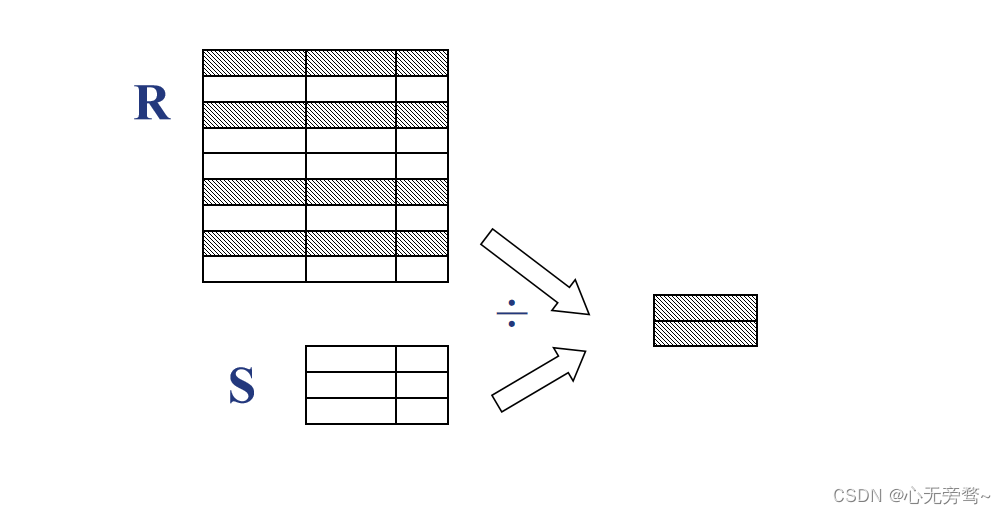

        1.2.5 除（Division）

        给定关系 R ( X ， Y ) R (X，Y) R(X，Y)和 S ( Y ， Z ) S (Y，Z) S(Y，Z)，其中 X ， Y ， Z X，Y，Z X，Y，Z为属性组。 R R R中的 Y Y Y与 S S S中的 Y Y Y可以有不同的属性名，但必须出自相同的域集。 R R R与 S S S的除运算得到一个新的关系 P ( X ) P(X) P(X)， P P P是 R R R中满足下列条件的元组在 X X X 属性列上的投影：

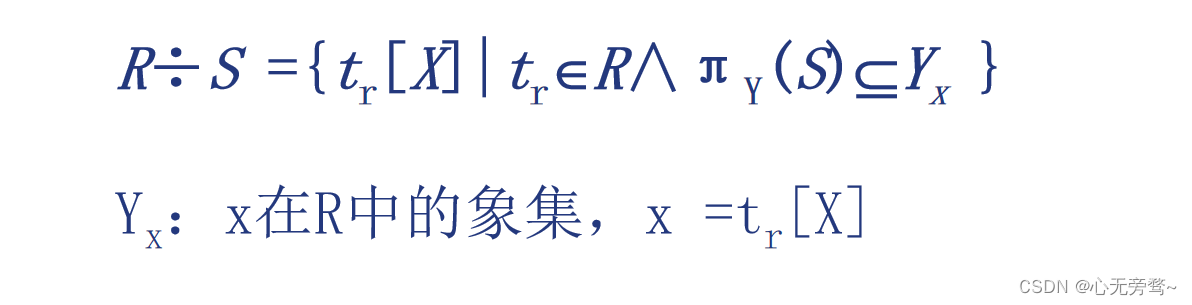

        元组在 X X X上分量值 x x x的象集 Y x Y_x Yx包含 S S S在 Y Y Y上投影的集合，记作：
        关于象集的概念我们在前面已经提到了，在此直接举例子说明除：

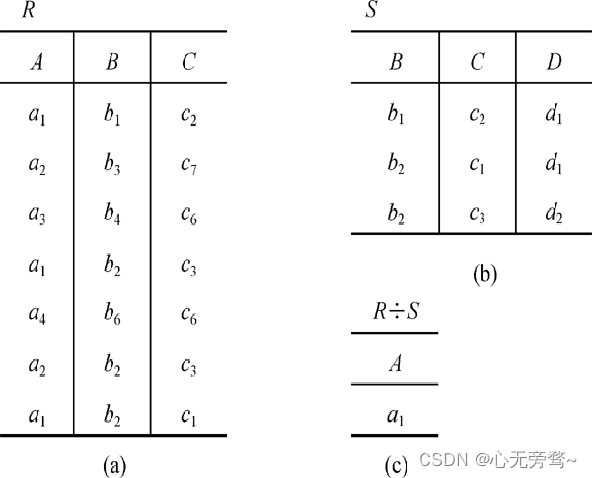

        [例6]设关系 R 、 S R、S R、S分别为下图的(a)和(b)， R ÷ S R÷S R÷S的结果为图©

        通过上面的结果我们可以发现，关系 R R R中的 B 、 C B、C B、C属性组，和关系 S S S中的 B 、 C B、C B、C属性组的域都是相同的， R 与 S R与S R与S的除运算得到了一个新的关系，我们将它当做 P ( A ) P(A) P(A)， P P P是 R R R中满足上述条件的元组在 A A A属性列中的投影。

        分析：
        设关系 R ， S R，S R，S,分别为例6中的(a)和(b)， R ÷ S R÷S R÷S的结果为图©,关系 R R R中 A A A可以取四个值 { a 1 ， a 2 ， a 3 ， a 4 } , \{ a_1，a_2，a_3，a_4\}, {a1，a2，a3，a4}, 其中：

        a 1 a_1 a1的象集为 { （ b 1 ， c 2 ） , （ b 2 ， c 1 ），（ b 2 ， c 3 ） } \{（b_1，c_2）,（b_2，c_1），（b_2，c_3）\} {（b1，c2）,（b2，c1），（b2，c3）}
        a 2 a_2 a2的象集为 { （ b 3 ， c 7 ） , （ b 2 ， C 3 ） } \{（b_3，c_7）,（b_2，C_3）\} {（b3，c7）,（b2，C3）}
        a 3 a_3 a3的象集为 { ( b 4 ， c 6 ) } \{ (b_4，c_6) \} {(b4，c6)}
        a 4 a_4 a4的象集为 { （ b 6 ， c 6 ） } \{（b_6，c_6）\} {（b6，c6）}
        S S S在（ B ， C ）（B，C）（B，C）上的投影为 { （ b 1 ， c 2 ），（ b 2 ， c 1 ） , （ b 2 ， c 3 ） } \{（b_1，c_2），（b_2，c_1）,（b_2，c_3）\} {（b1，c2），（b2，c1）,（b2，c3）}

        显然只有 a 1 a_1 a1的象集包含了 S S S在 ( B , C ) (B,C) (B,C)属性组上的投影，所以 R ÷ S = { a 1 } R÷S=\{a1\} R÷S={a1}。

        除操作是同时从行和列角度进行运算
