前言

本篇文章属于学习笔记，来源于B站教学视频，相关代码工程请从源地址自行下载。这位Up讲解得很好，适合同学们一起学习，在这里推荐给大家。本文为个人学习笔记，只能做参考，细节方面建议观看视频，肯定受益匪浅。

51单片机入门教程-2020版 程序全程纯手打 从零开始入门_哔哩哔哩_bilibiliC语言：51单片机看这一篇就够了,第1张https://www.bilibili.com/video/BV1Mb411e7re?p=1

一、环境搭建

1、开发软件Keil5C51

C语言：51单片机看这一篇就够了,第2张

2、烧录软件stc-isp

C语言：51单片机看这一篇就够了,第3张

3、普中51单片机开发板

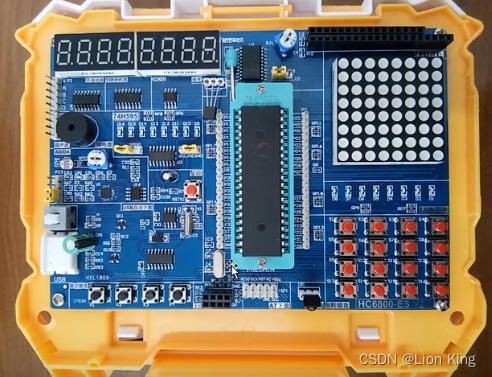

C语言：51单片机看这一篇就够了,第4张

二、单片机介绍

1、单片机（Micro Controller Unit ，即MCU）

2、本篇所使用的单片机为STC89C52单片机

所属系列为8051，即51单片机。8051最开始指在80年代生产的8051内核的单片机。后延伸为只要是8051内核的单片机，都统称为51单片机。

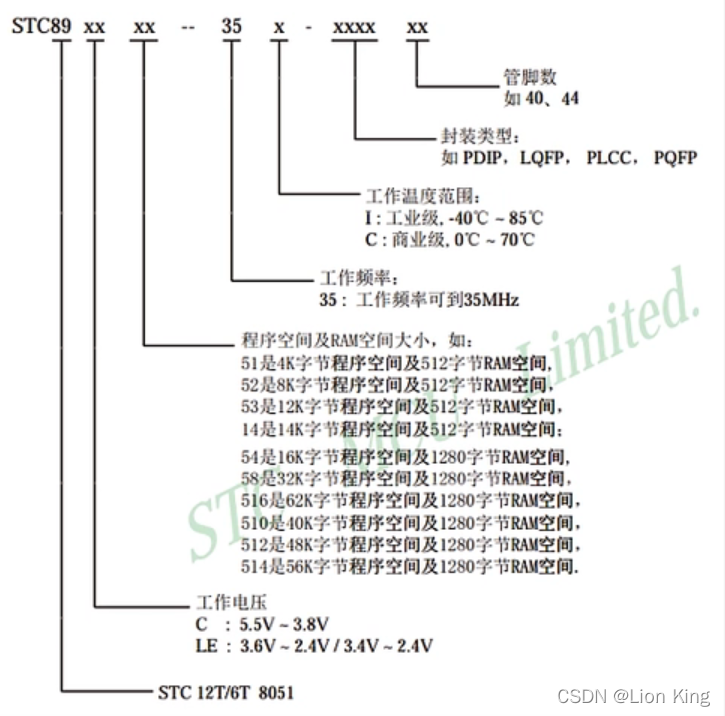

3、51单片机命名规则

C语言：51单片机看这一篇就够了,第5张

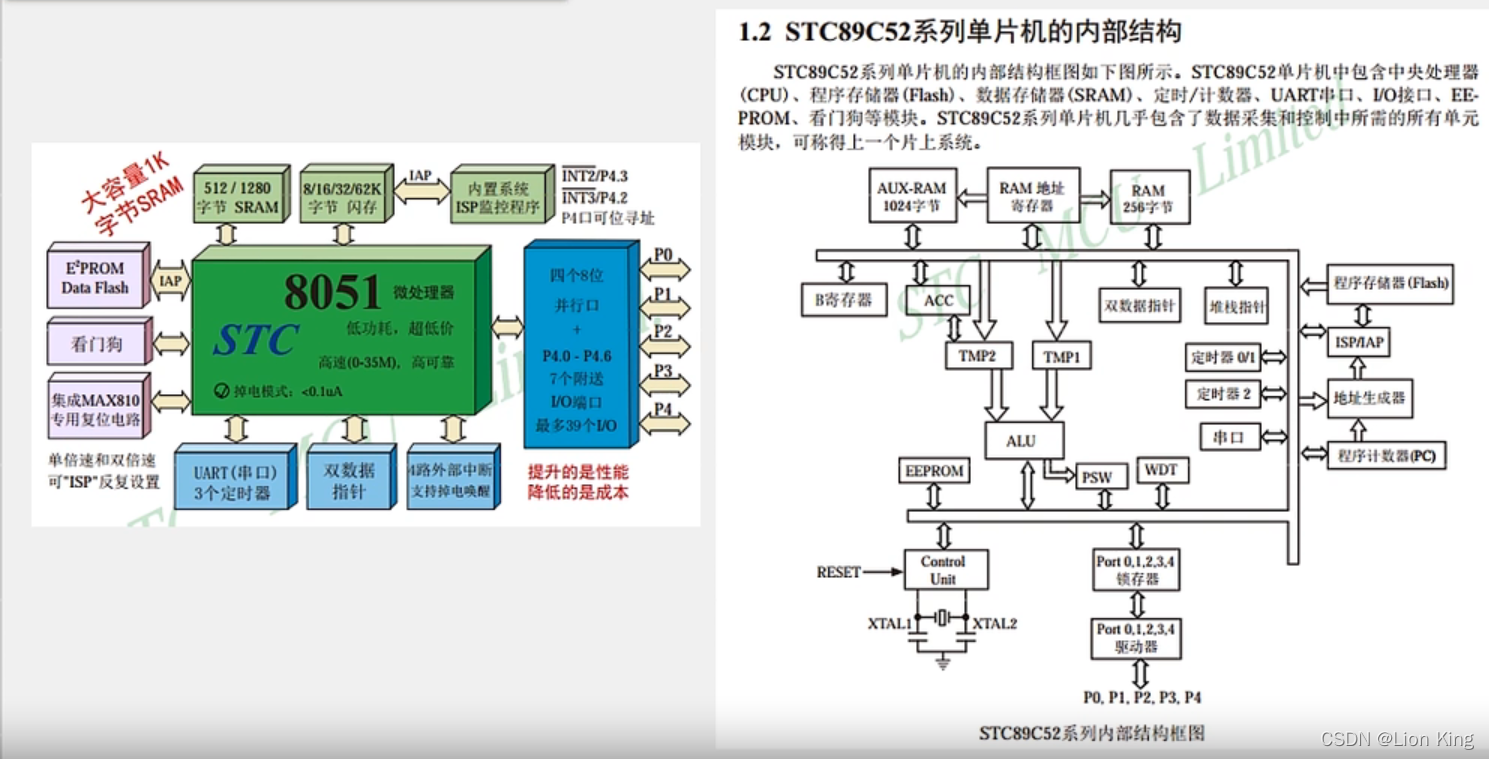

4、51单片机结构

C语言：51单片机看这一篇就够了,第6张

三、单片机实操一：点亮一个LED

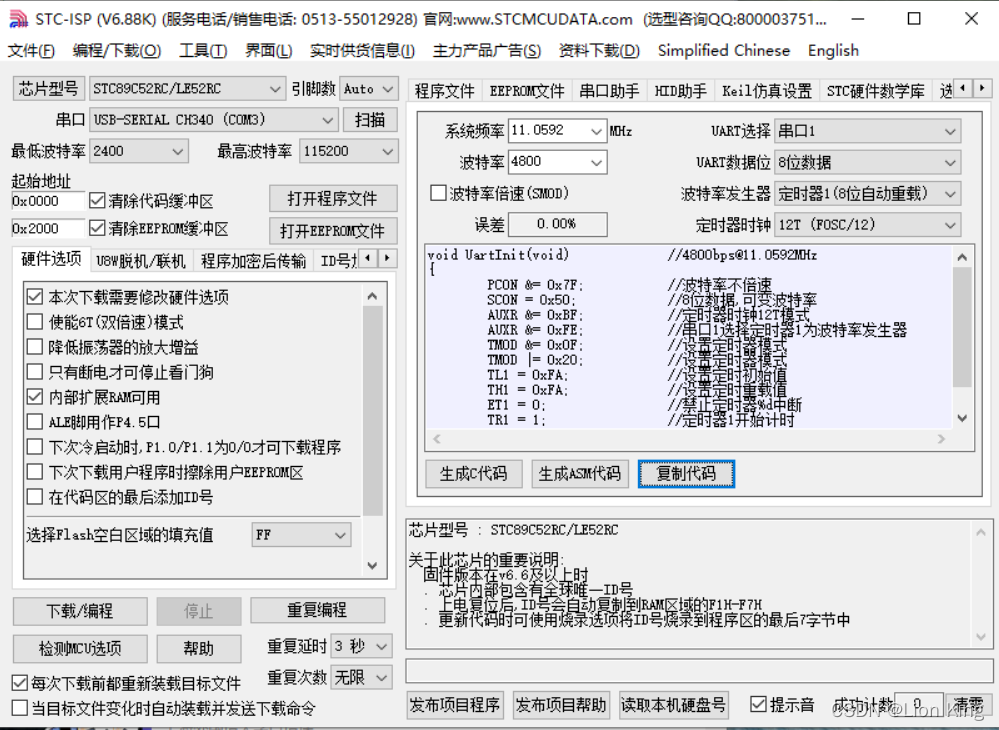

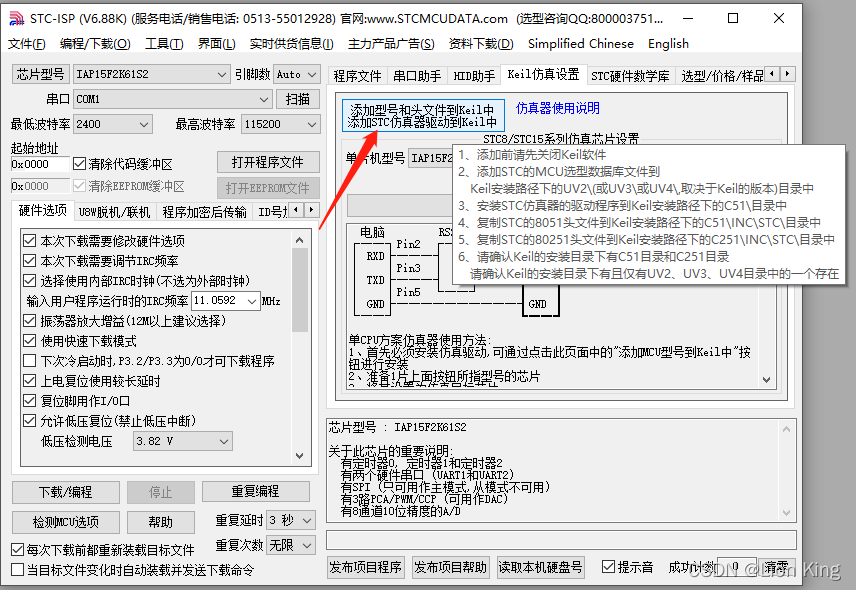

1、打开STC-ISP添加芯片包到开发环境

C语言：51单片机看这一篇就够了,第7张

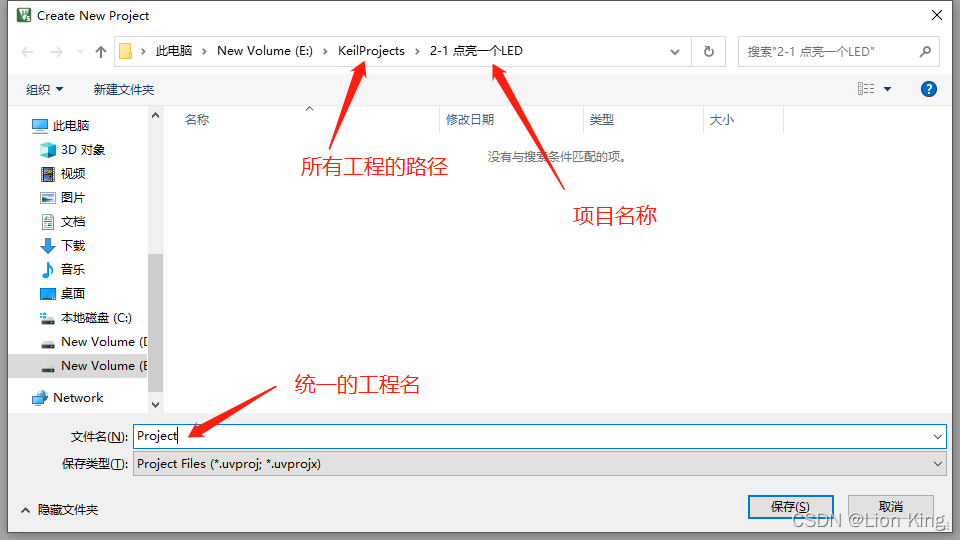

2、创建工程

C语言：51单片机看这一篇就够了,第8张

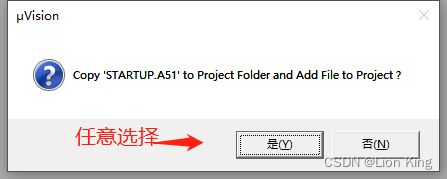

 C语言：51单片机看这一篇就够了,第9张

C语言：51单片机看这一篇就够了,第10张

C语言：51单片机看这一篇就够了,第11张

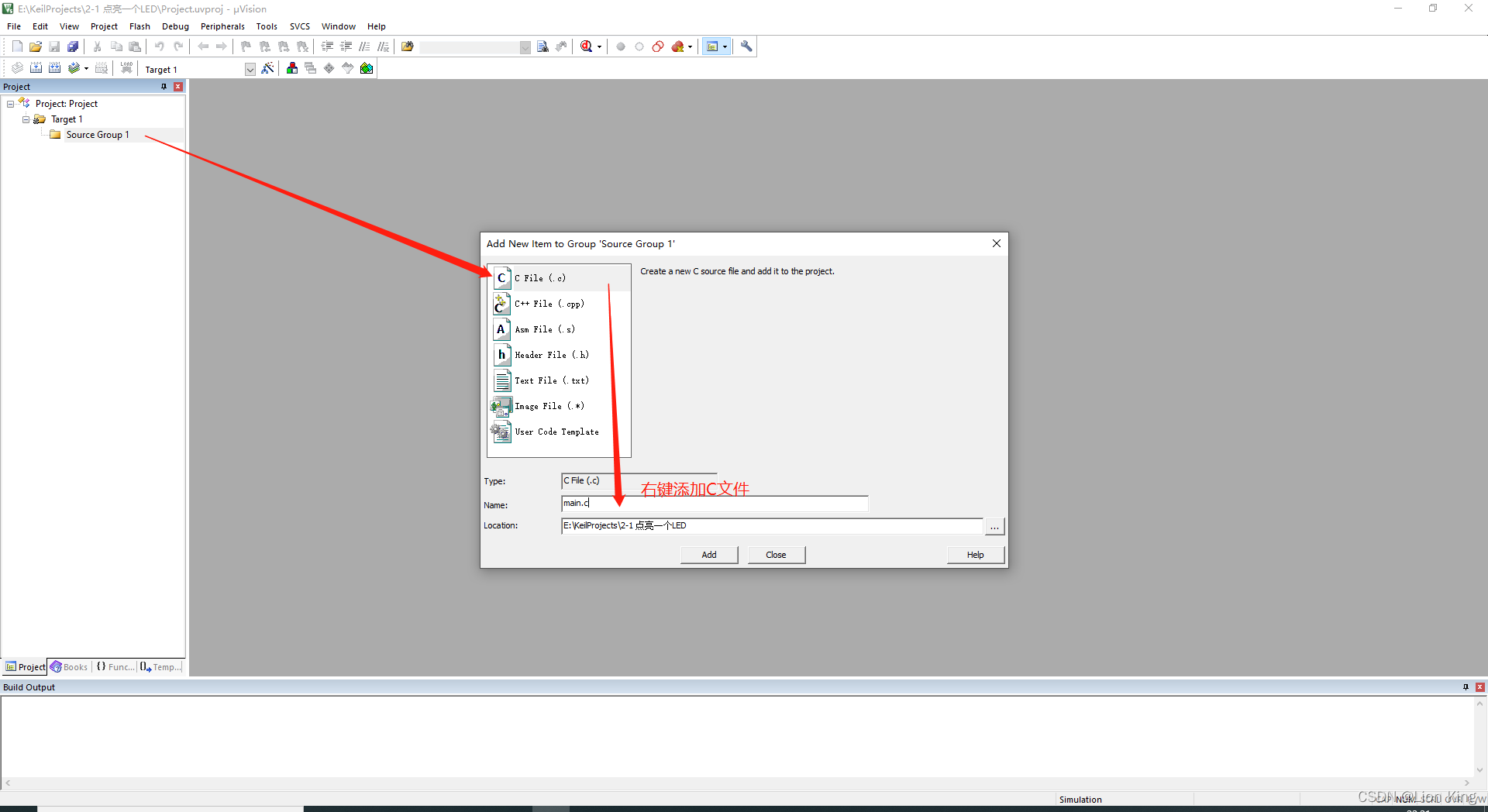

3、创建文件

C语言：51单片机看这一篇就够了,第12张

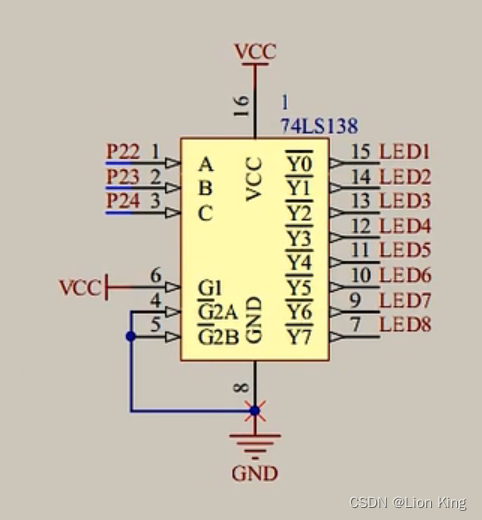

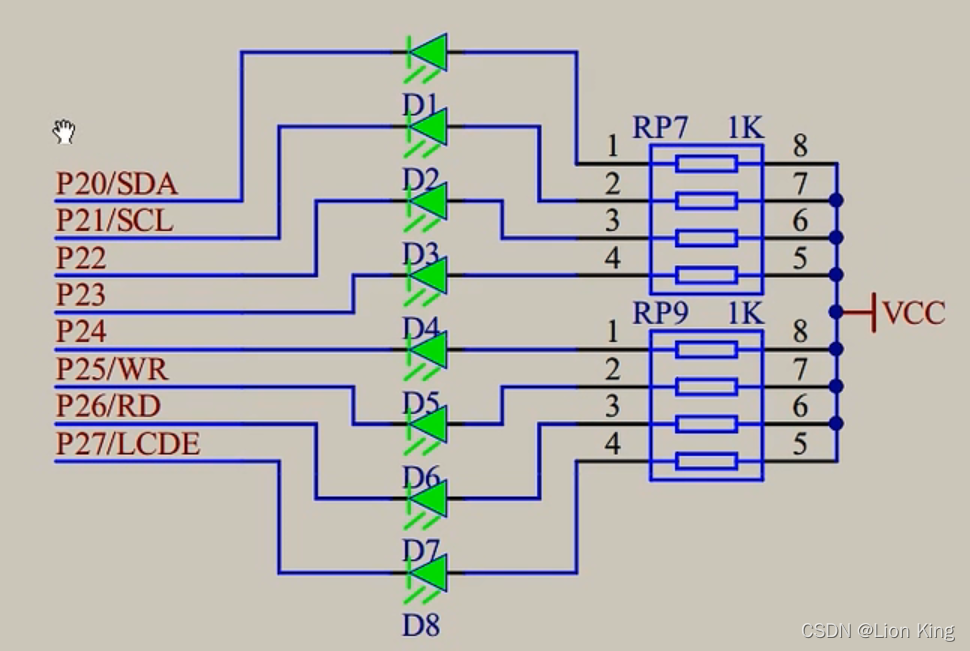

 4、LED的硬件原理图

在下面的图中，我们可以看到LED最终连上了单片机的管脚。而单片机需要通过CPU控制寄存器的值，进而通过驱动器加大控制力度，由控制电路输出高低电平（对应寄存器1/0）。因此，程序需要在对应的寄存器上写1或0，即可控制LED的亮灭。

C语言：51单片机看这一篇就够了,第13张

5、编写程序

根据硬件原理图和寄存器定义，来对操作寄存器地址，实现灯的点亮

#include
void main()
{
	P2 = 0xFE; //1111 1110
}

6、实验过程与代码解释

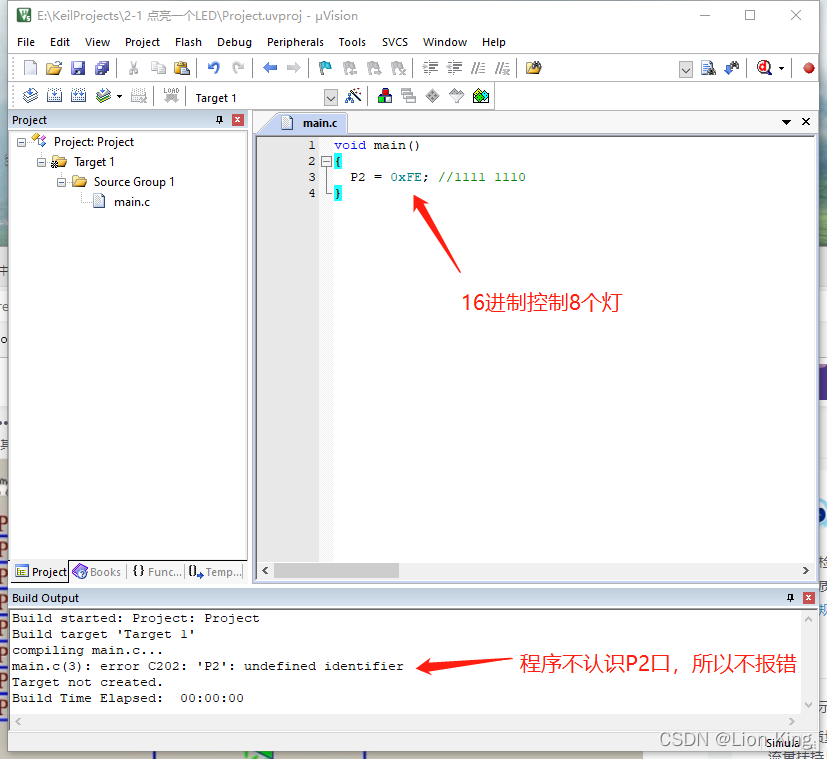

（1）点击F7编译单个文件，编译失败，给出P2不认识的提示

C语言：51单片机看这一篇就够了,第14张

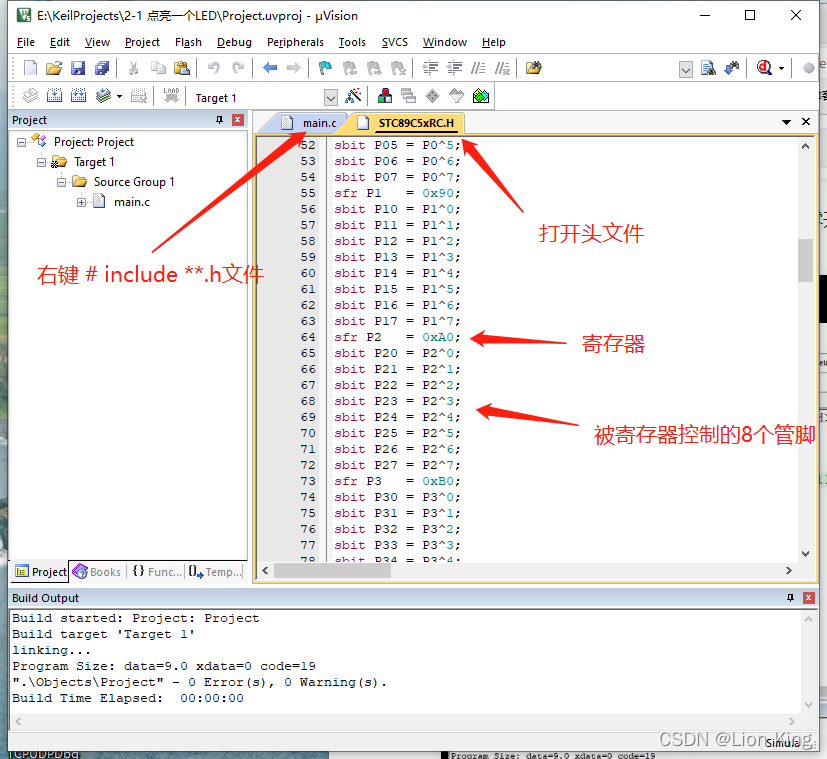

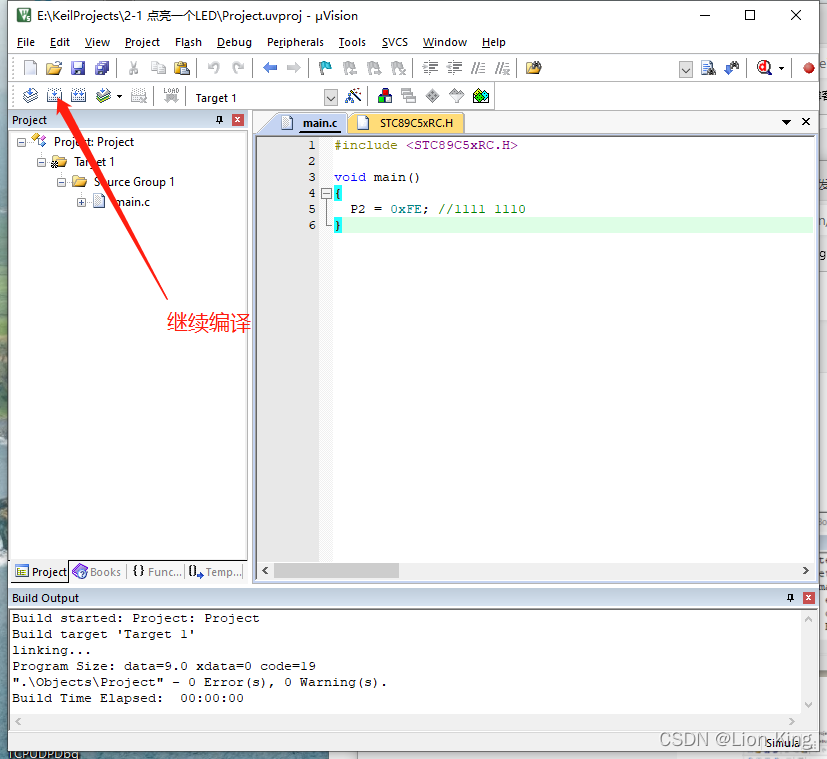

（2）添加H文件，继续编译，编译通过 ，说明头文件定义了P2

C语言：51单片机看这一篇就够了,第15张

（3）为什么控制的是P2？因为硬件原理图以及头文件的定义，拉低电平即可点亮一盏灯！

C语言：51单片机看这一篇就够了,第16张

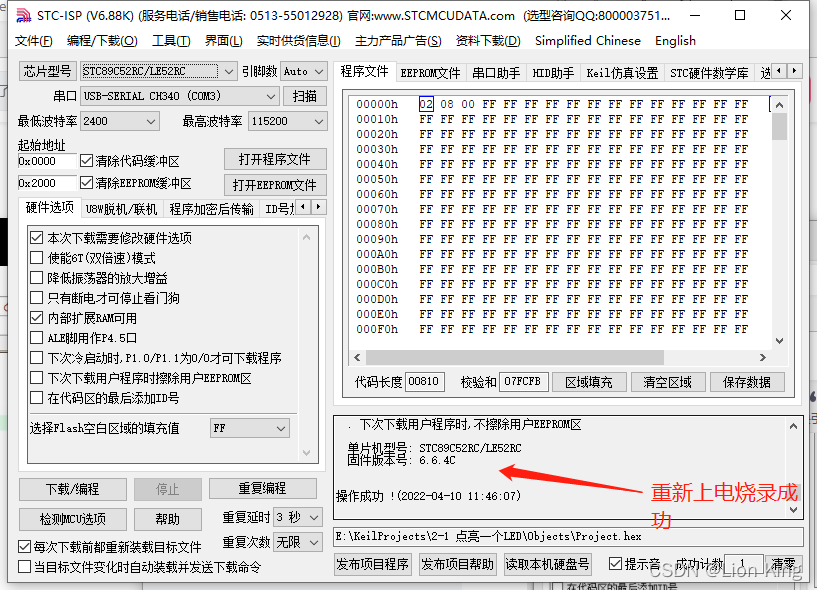

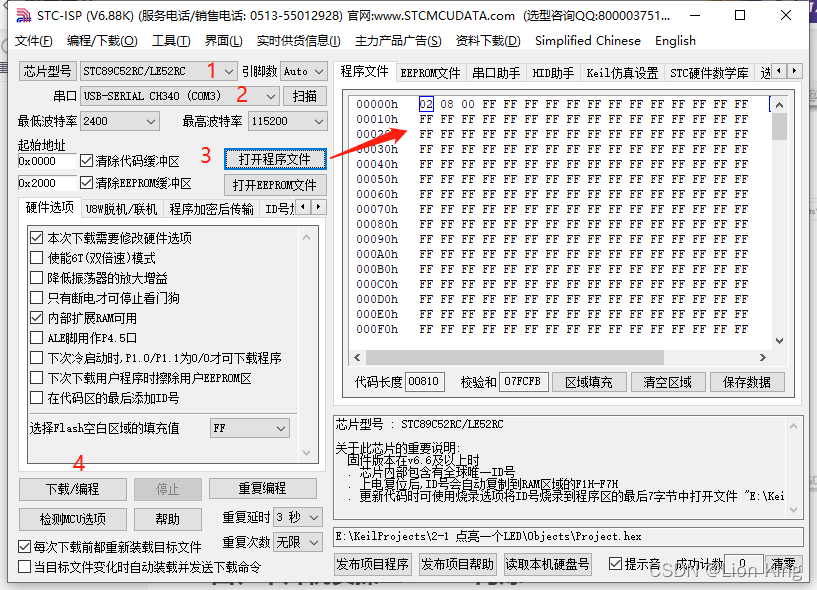

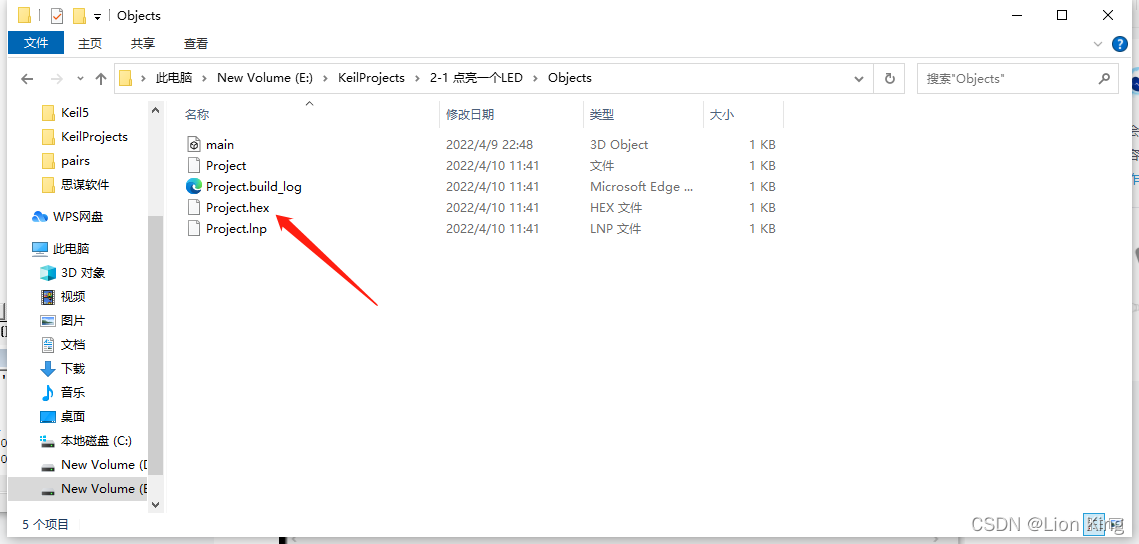

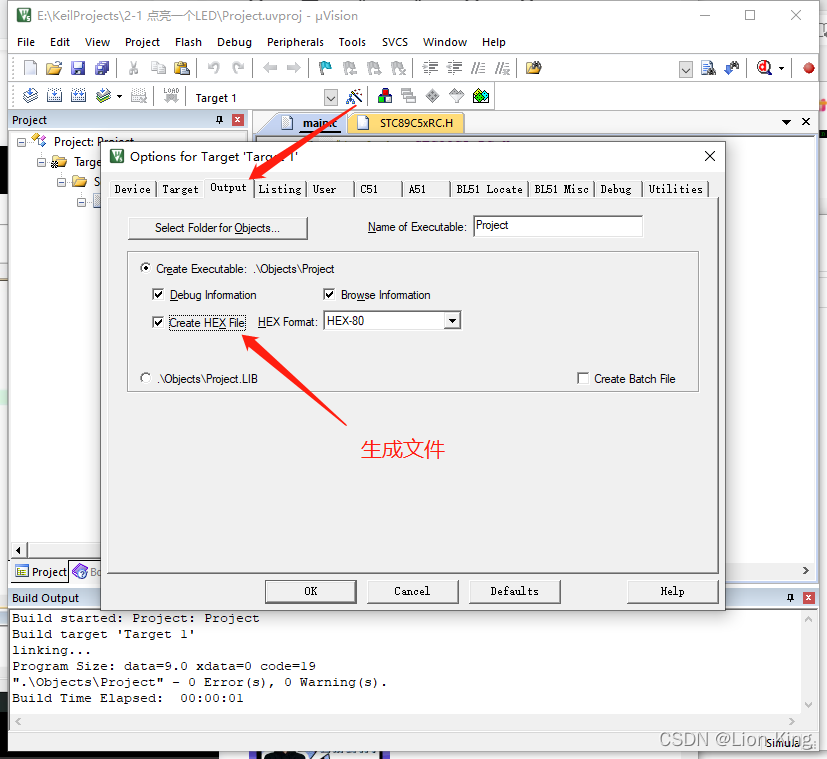

7、生成文件，下载到板子上，重新上电之后可运行该程序

C语言：51单片机看这一篇就够了,第17张

 C语言：51单片机看这一篇就够了,第18张

 C语言：51单片机看这一篇就够了,第19张

 C语言：51单片机看这一篇就够了,第20张

 C语言：51单片机看这一篇就够了,第21张

四、单片机实操二：LED闪烁

1、在指定路径下创建工程并添加新文件

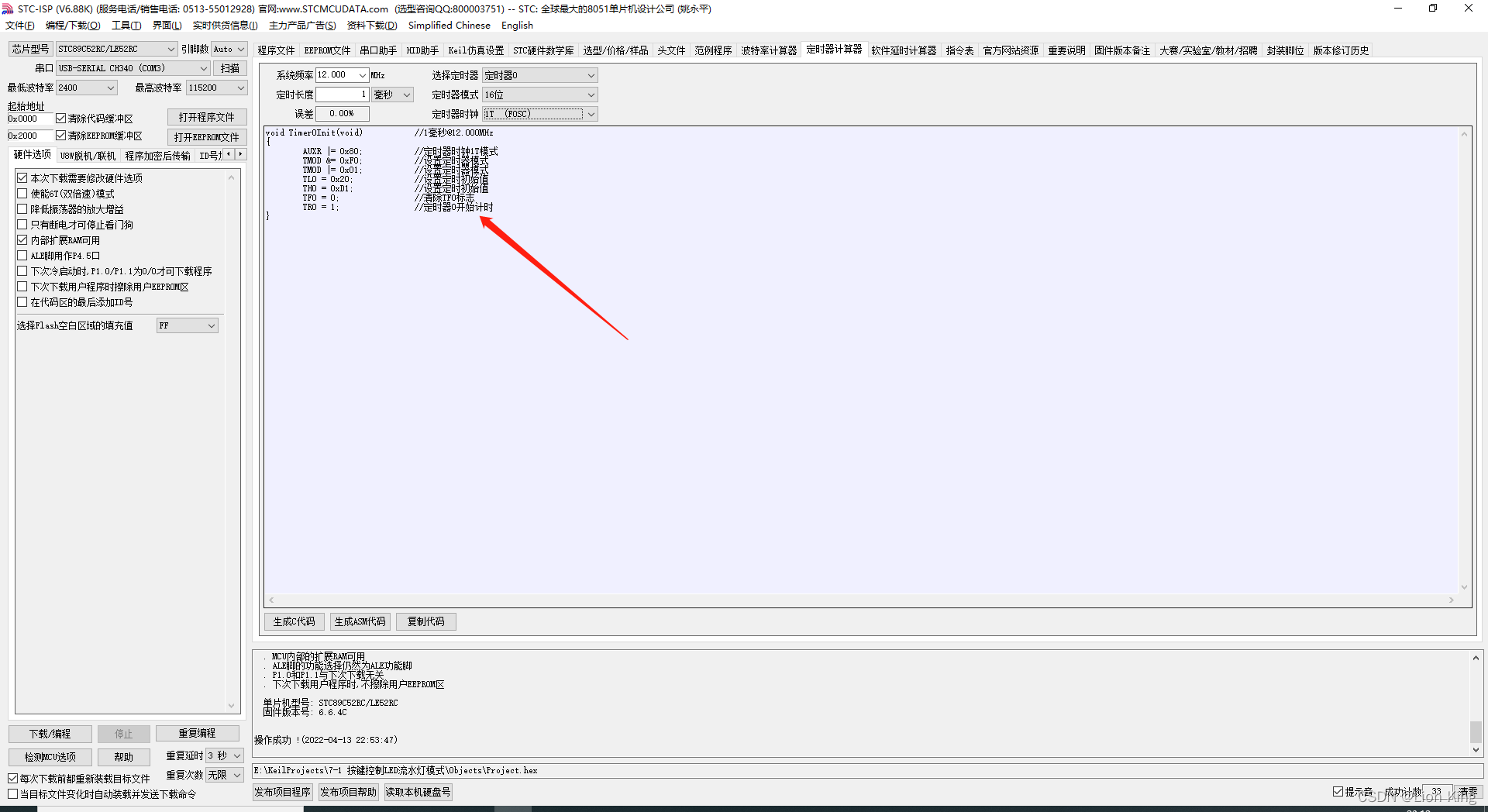

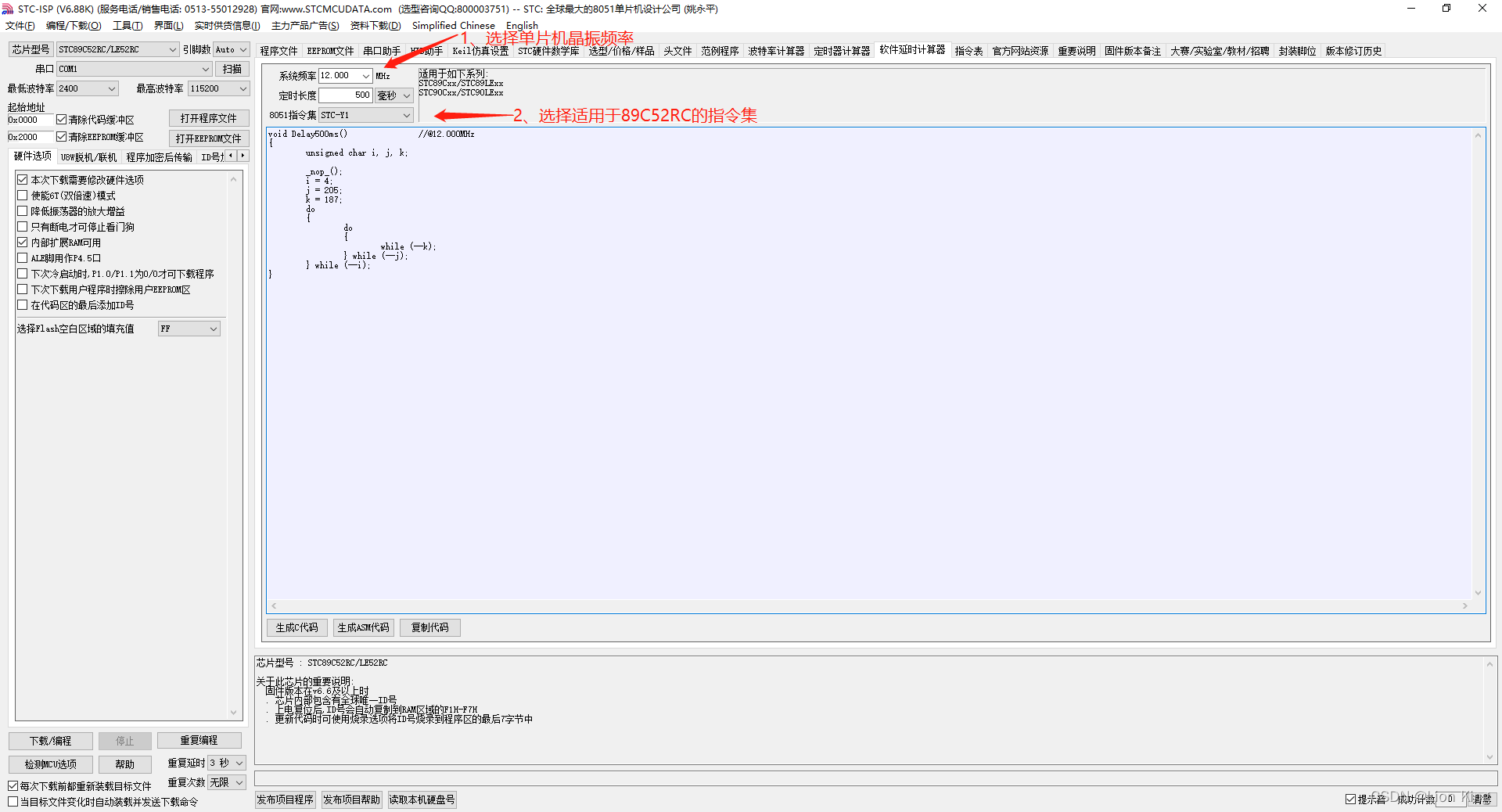

2、通过STC-ISP拷贝延时代码

C语言：51单片机看这一篇就够了,第22张

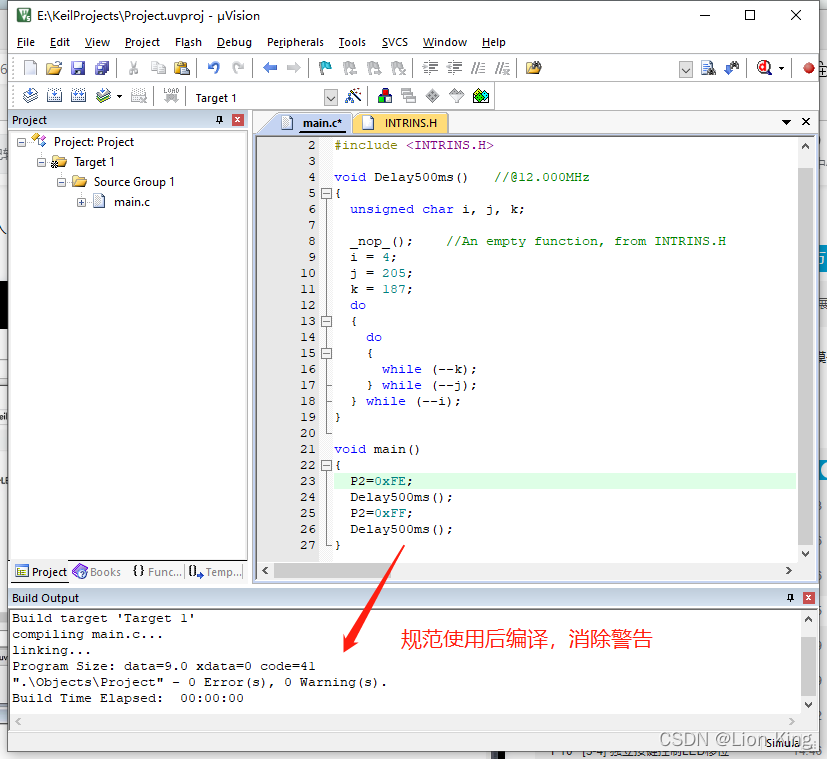

 3、编写程序

加入延时，方便观察灯的闪烁

#include
#include
void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;
	_nop_();    //An empty function, from INTRINS.H
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void main()
{
	P2=0xFE;
	Delay500ms();
	P2=0xFF;
	Delay500ms();
}

4、实验过程

C语言：51单片机看这一篇就够了,第23张

 C语言：51单片机看这一篇就够了,第24张

五、单片机实操三：LED流水灯

1、在指定路径下创建工程并添加新文件

2、编写程序

让LED循环点亮，像流水一样

#include
#include
void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void main()
{
    while(1)
    {
	P2=0xFE;  //1111 1110
	Delay500ms();
	P2=0xFD;  //1111 1101
	Delay500ms();
	P2=0xFB;  //1111 1011
	Delay500ms();
	P2=0xF7;  //1111 0111
	Delay500ms();
	P2=0xEF;  //1110 1111
	Delay500ms();
	P2=0xDF;  //1101 1111
	Delay500ms();
	P2=0xBF;  //1011 1111
	Delay500ms();
	P2=0x7F;  //0111 1111
    Delay500ms();
    }
}

六、单片机实操四：LED流水灯Plus

1、在指定路径下创建工程并添加新文件

2、编写程序

将延时函数参数化。

#include
#include
void Delayxms(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
		xms--;  //xms=xms-1
	}
}
void main()
{
	while(1)
	{
	P2=0xFE;  //1111 1110
	Delayxms(500);
	P2=0xFD;  //1111 1101
	Delayxms(500);
	P2=0xFB;  //1111 1011
	Delayxms(500);
	P2=0xF7;  //1111 0111
	Delayxms(500);
	P2=0xEF;  //1110 1111
	Delayxms(500);
	P2=0xDF;  //1101 1111
	Delayxms(500);
	P2=0xBF;  //1011 1111
	Delayxms(500);
	P2=0x7F;  //0111 1111
    Delayxms(500);
	}
}

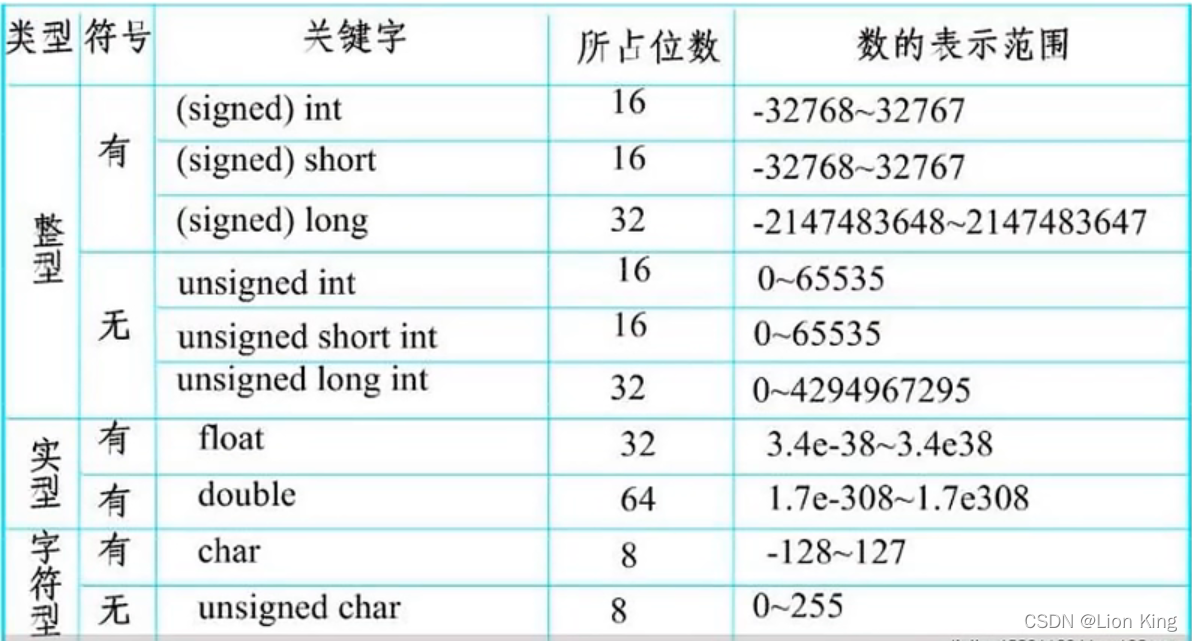

3、51单片机的数据类型

我们在上面的程序中使用到了数据类型unsigned int xms，即xms在单片机中能表示0~65535

C语言：51单片机看这一篇就够了,第25张

七、单片机实操五：独立按键控制LED灯亮灭

1、在指定路径下创建工程并添加新文件

2、独立按键原理图

C语言：51单片机看这一篇就够了,第26张

3、编写程序

按下按键亮灯，松开按键灭灯。

#include
void main()
{

	while(1)
	{
		if(P30==0)
		{
			P20=0;
		}
		else
		{
			P20=1;
		}
	}
}

4、51单片机数据运算

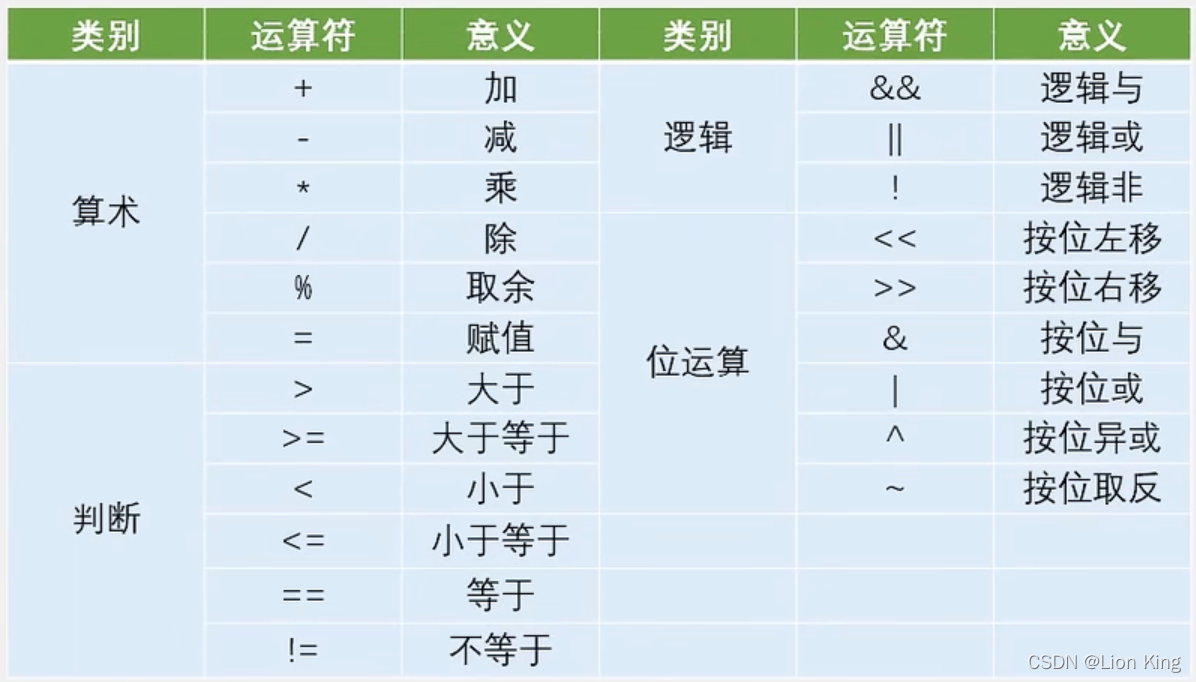

上述代码中，我们使用到了==这个运算符，表示等于。

C语言：51单片机看这一篇就够了,第27张

 5、51单片机基本语句

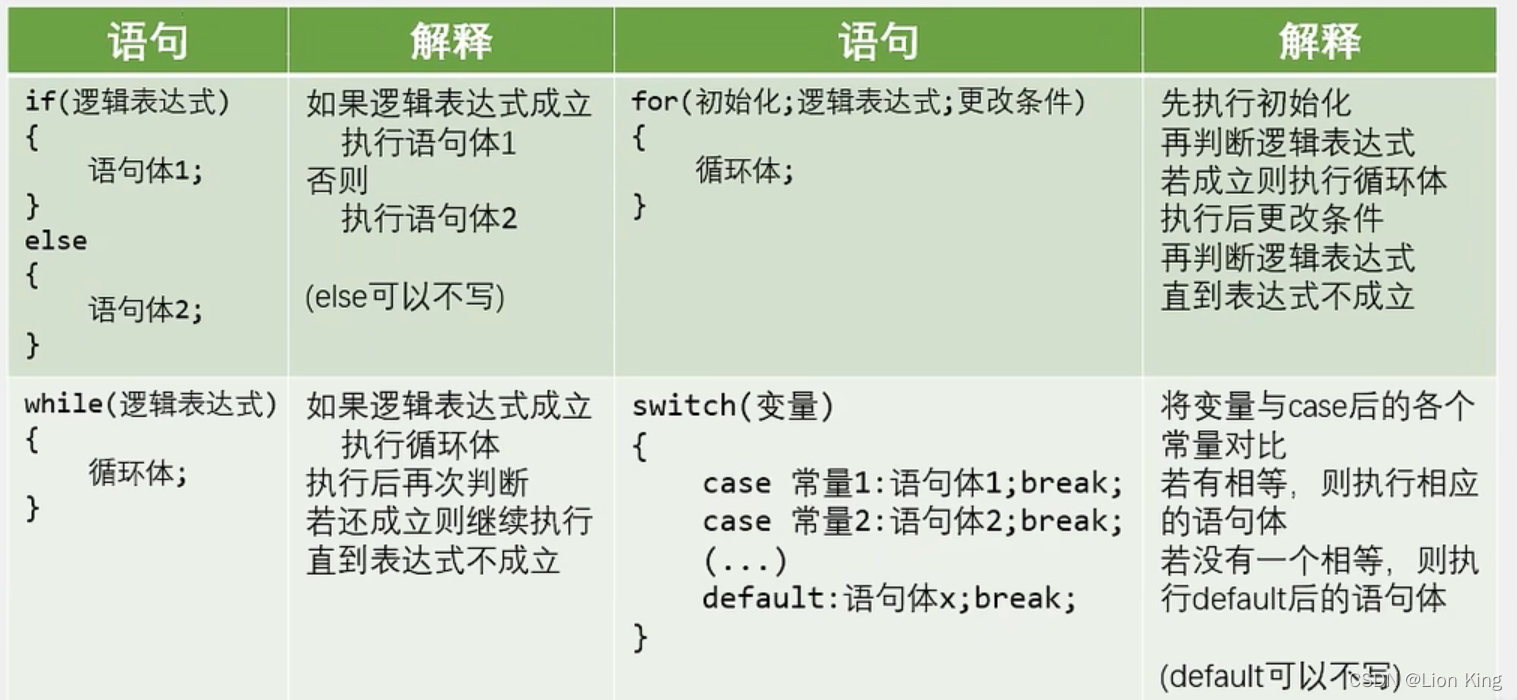

上述程序用到了if语句，通过判断按键的动作来实现灯的亮灭

C语言：51单片机看这一篇就够了,第28张

 6、注意事项

程序写的是P30独立按键，根据原理图，需要按下K2才能点亮第一盏灯。（原理图设计者并没有按照顺序一一对应按键，这是设计者埋下的小坑）

P30是H文件中定义的，如果是其他H文件可能没有或者用另一个变量表示，这个时候需要你自己去写或者更改变量

八、单片机实操六：独立按键控制LED灯状态

1、在指定路径下创建工程并添加新文件

2、编写程序

按键消抖，检测松手，才改变LED灯的状态，使其松开按键后长亮或长灭。

#include
void Delay(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
	}
}
void main()
{
	while(1)
	{
		if(P31==0)
		{
			Delay(20);  // Keys away shaking
			while(P31==0);
			Delay(20);  // Detection of let go
			P20=~P20;
		}
	}
}

九、单片机实操七：独立按键控制LED显示二进制

1、在指定路径下创建工程并添加新文件

2、编写程序

通过不停的按下按键，使得灯以二进制的方式，不断往上加一，达到用灯来表示按键次数

#include
void Delay(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
	}
}
void main()
{
	unsigned char LEDNum=0;  // char max num is 255
	while(1)
	{
	if(P31==0)
	{
		Delay(20);
		while(P31==0);
		Delay(20);
		LEDNum++;
		P2=~LEDNum;
	}
	}
}

十、单片机实操八：独立按键控制LED移位

1、在指定路径下创建工程并添加新文件

2、编写程序

按下P31，往左边移一位；按下P30，往右边移一位，以LED灯来展示。

#include
void Delay(unsigned int xms);  // must statement
unsigned char LEDNum;  // The global variable
void main()
{
    P2=~0x01; //int P2
	while(1)
	{
		if(P31==0)
		{
		Delay(20);
		while(P31==0);
		Delay(20);
		LEDNum++;
		if(LEDNum>=8)
			LEDNum=0;
		P2=~(0x01<

十一、单片机实操九：静态数码管显示


1、在指定路径下创建工程并添加新文件


2、单个数码管引脚定义


数码管的接法，有共阳和共阴之分。共阴时，拉高电压即可点亮。共阳时，拉低电平点亮。


C语言：51单片机看这一篇就够了,第29张


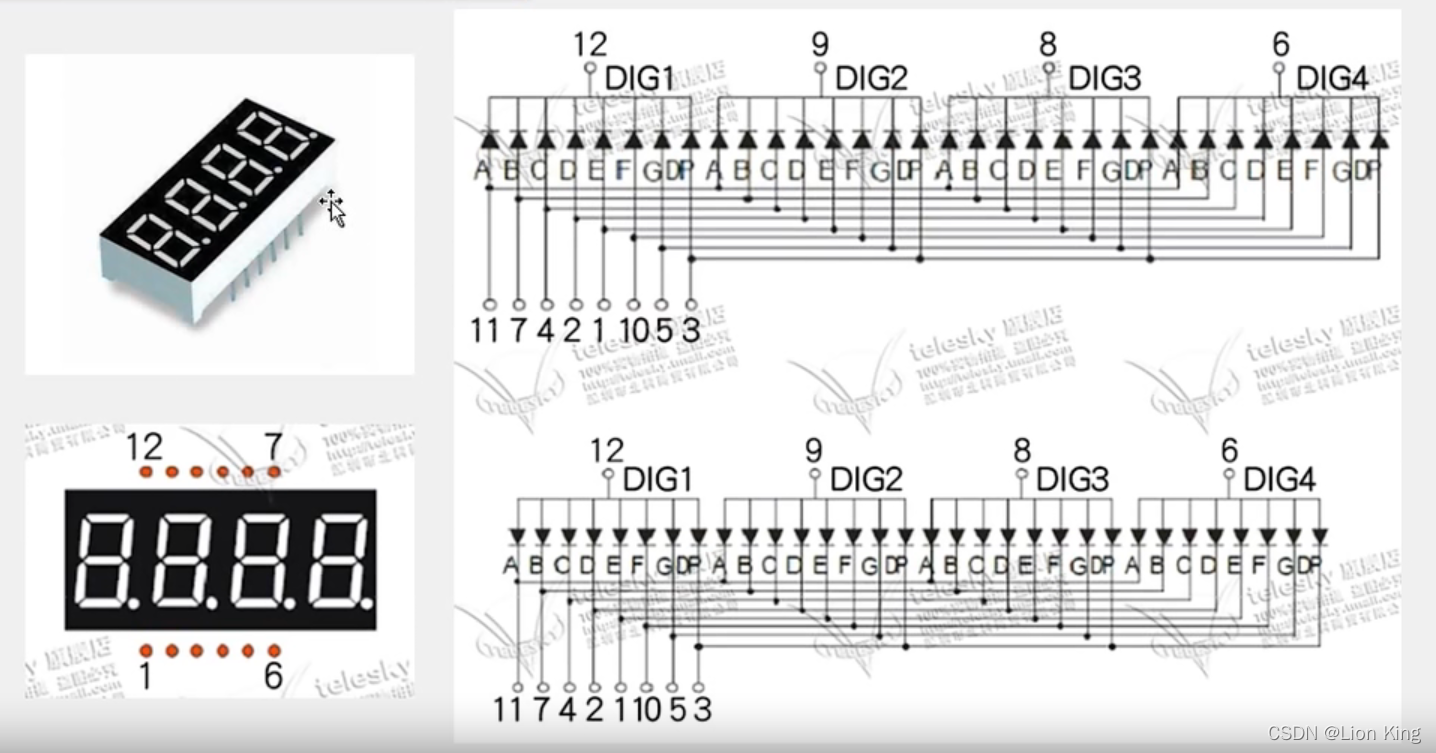

 3、开发板四位一体的数码管引脚定义


C语言：51单片机看这一篇就够了,第30张

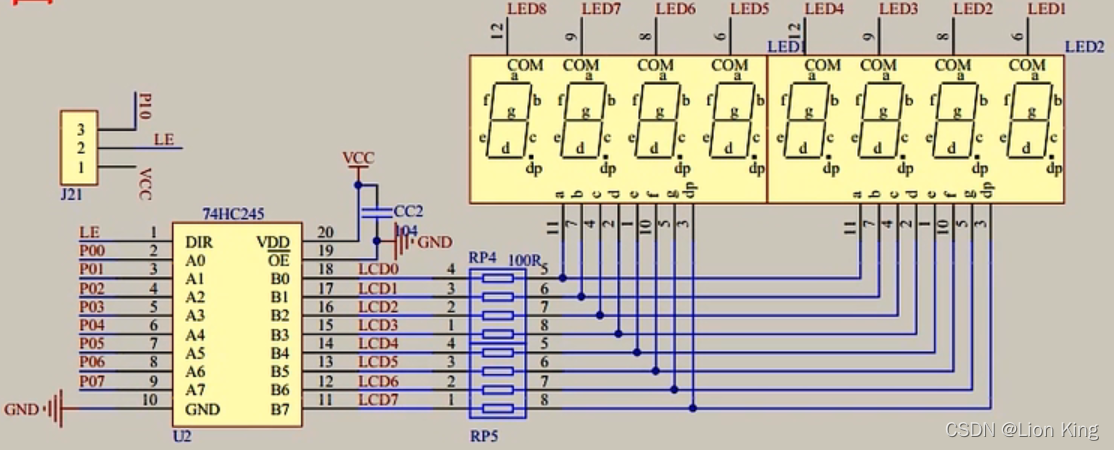

4、硬件原理图


138译码器控制数码管使能（使用3个单片机输入控制8个数码管显示），每个数字的一个笔画由双向数据缓存器245（单片机输出能力有限，需要该芯片提高输入能力）控制亮灭。


因此，首先控制P22~P24来选中数码管，然后选中数码管的笔画，最终呈现数据。


C语言：51单片机看这一篇就够了,第31张


C语言：51单片机看这一篇就够了,第32张

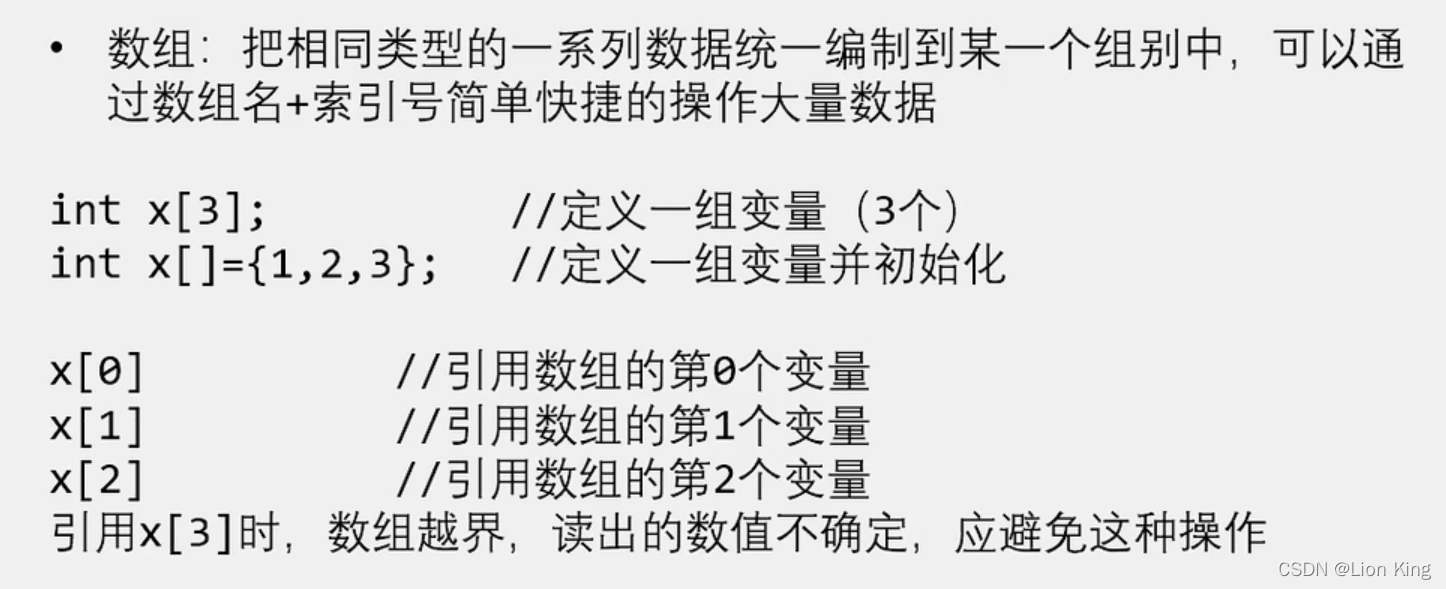

5、C51单片机数组


C语言：51单片机看这一篇就够了,第33张

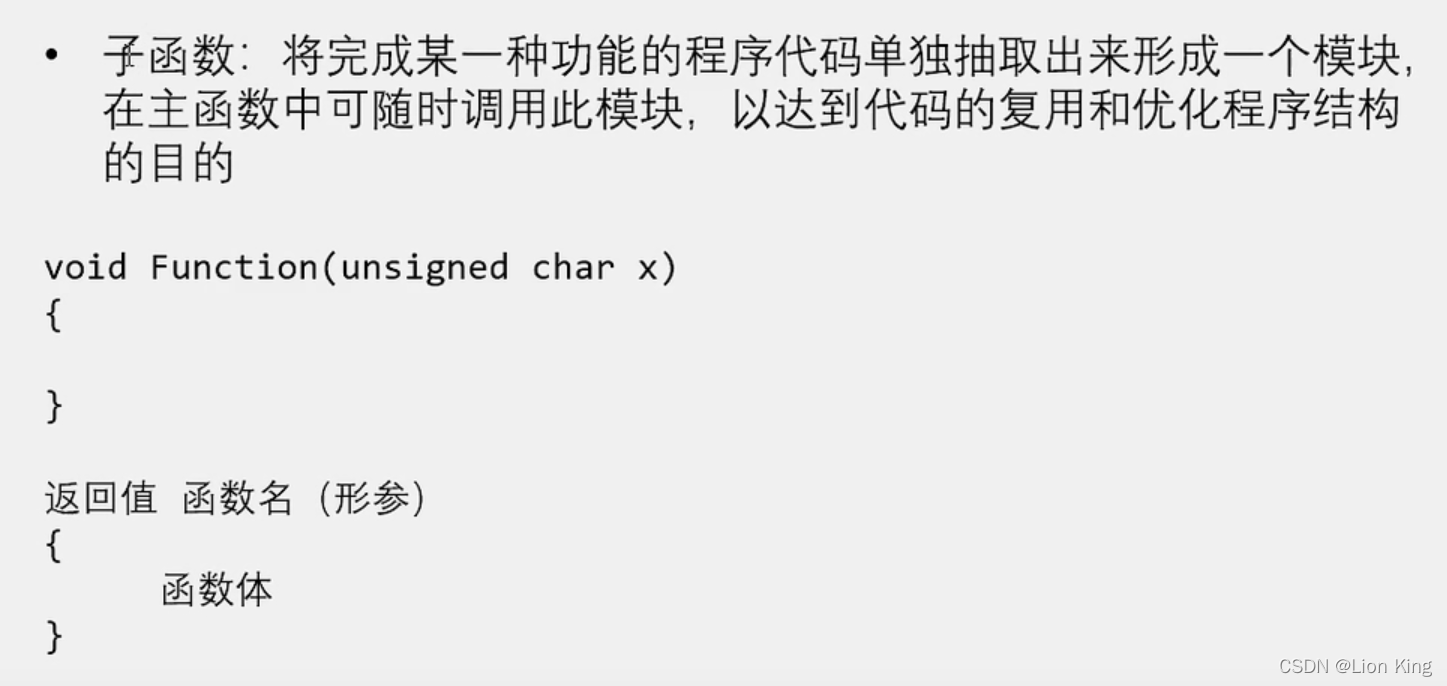

 6、C51单片机子函数


C语言：51单片机看这一篇就够了,第34张


 7、数码管段码表（共阴极电路，共阳极则不一样）

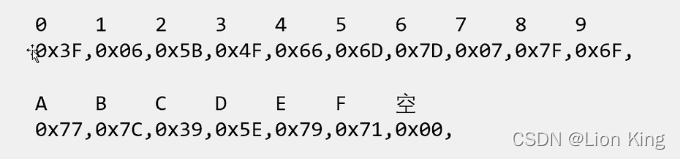

C语言：51单片机看这一篇就够了,第35张


8、编写程序


#include
unsigned char NixieTable[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71, 0x00};
void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		case 1:
			P24=1;P23=1;P22=1;break;
		case 2:
			P24=1;P23=1;P22=0;break;
		case 3:
			P24=1;P23=0;P22=1;break;
		case 4:
			P24=1;P23=0;P22=0;break;
		case 5:
			P24=0;P23=1;P22=1;break;
		case 6:
			P24=0;P23=1;P22=0;break;
		case 7:
			P24=0;P23=0;P22=1;break;
		case 8:
			P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];
}
void main()
{
//	P24=1;  //Controls a nixie tube
//	P23=0;
//	P22=1;
//	P0=0x7D;  //value is 6
	Nixie(2,3);
	while(1)
	{

	}
}


十二、单片机实操十：动态数码管显示


1、在指定路径下创建工程并添加新文件


2、编写程序


动态清零，数字消影，来实现动态数码管显示，这是单片机不断扫描来成像的，将耗费大量CPU资源。因此，硬件电路一般会加1640的芯片来驱动，将大量减少扫描带来的CPU损耗。


#include
unsigned char NixieTable[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71, 0x00};
void Delay(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
	}
}
void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		case 1:
			P24=1;P23=1;P22=1;break;
		case 2:
			P24=1;P23=1;P22=0;break;
		case 3:
			P24=1;P23=0;P22=1;break;
		case 4:
			P24=1;P23=0;P22=0;break;
		case 5:
			P24=0;P23=1;P22=1;break;
		case 6:
			P24=0;P23=1;P22=0;break;
		case 7:
			P24=0;P23=0;P22=1;break;
		case 8:
			P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];
	Delay(1);  // Shadow elimination
	P0=0x00;  //  reset
}
void main()
{
	while(1)
	{
		Nixie(1,1);
		Nixie(2,2);
		Nixie(3,3);
	}
}


十三、单片机实操十一：模块化编程


1、在指定路径下创建工程并添加新文件


2、模块化编程


C语言：51单片机看这一篇就够了,第36张

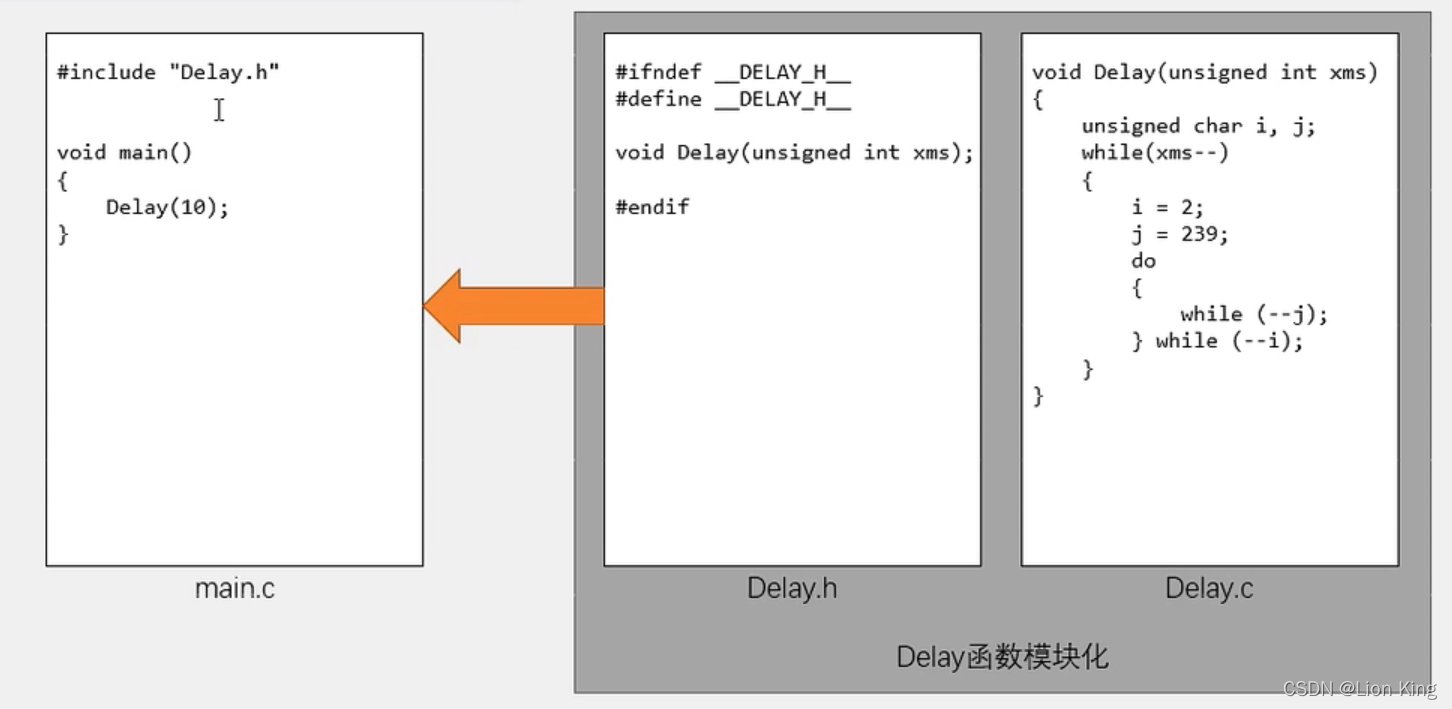

 3、模块化编程框图


C语言：51单片机看这一篇就够了,第37张


4、模块化编程注意事项


C语言：51单片机看这一篇就够了,第38张

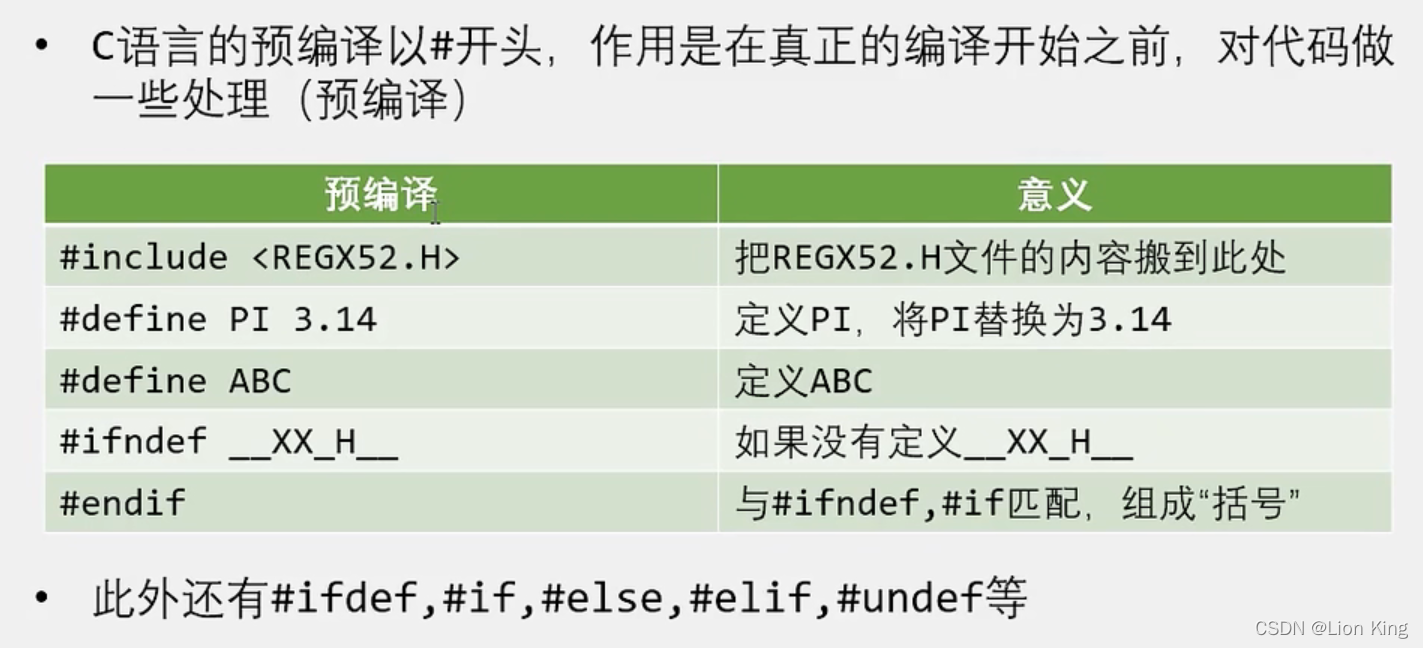

 5、C预编译


C语言：51单片机看这一篇就够了,第39张


 6、增加中文注释


C语言：51单片机看这一篇就够了,第40张


7、编写代码


main.c


#include
#include "Delay.h"  // 使用双引号，优先查询工程目录
#include "Nixie.h"
void main()
{
	while(1)
	{
		Nixie(1,1);
		Nixie(2,2);
		Nixie(3,3);
	}
}


Delay.c


void Delay(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
	while(xms)
	{
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
	xms--;
	}
}


Delay.h


#ifndef __DELAY_H__
#define __DELAY_H__
void Delay(unsigned int xms);

#endif


Nixie.c


#include
#include "Delay.h"
unsigned char NixieTable[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71, 0x00};
void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		case 1:
			P24=1;P23=1;P22=1;break;
		case 2:
			P24=1;P23=1;P22=0;break;
		case 3:
			P24=1;P23=0;P22=1;break;
		case 4:
			P24=1;P23=0;P22=0;break;
		case 5:
			P24=0;P23=1;P22=1;break;
		case 6:
			P24=0;P23=1;P22=0;break;
		case 7:
			P24=0;P23=0;P22=1;break;
		case 8:
			P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];
	Delay(1);  // Shadow elimination
	P0=0x00;  //  reset
}


Nixie.h


#ifndef __NIXIE_H__
#define __NIXIE_H__
void Nixie(unsigned char Location,Number);

#endif

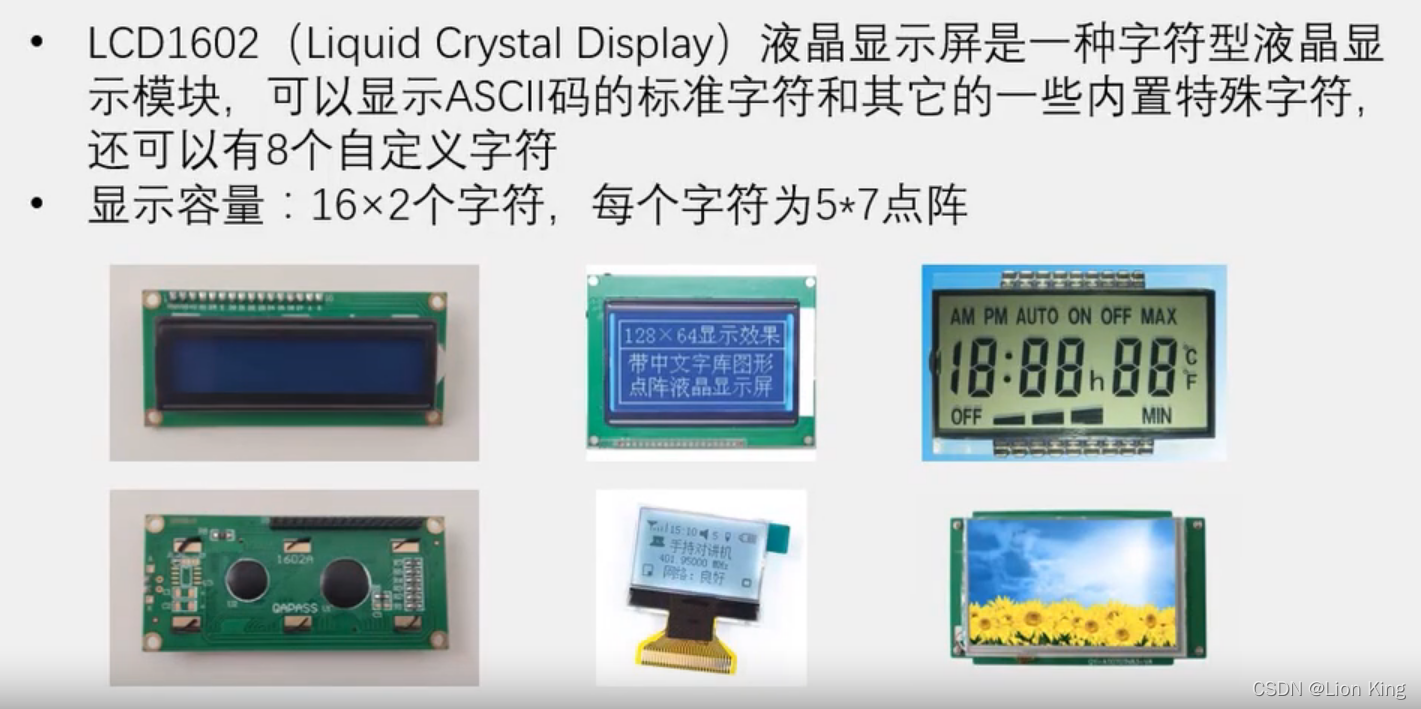

十四、单片机实操十二：LCD1602调试工具


1、在指定路径下创建工程并添加新文件


2、LCD1602调试工具


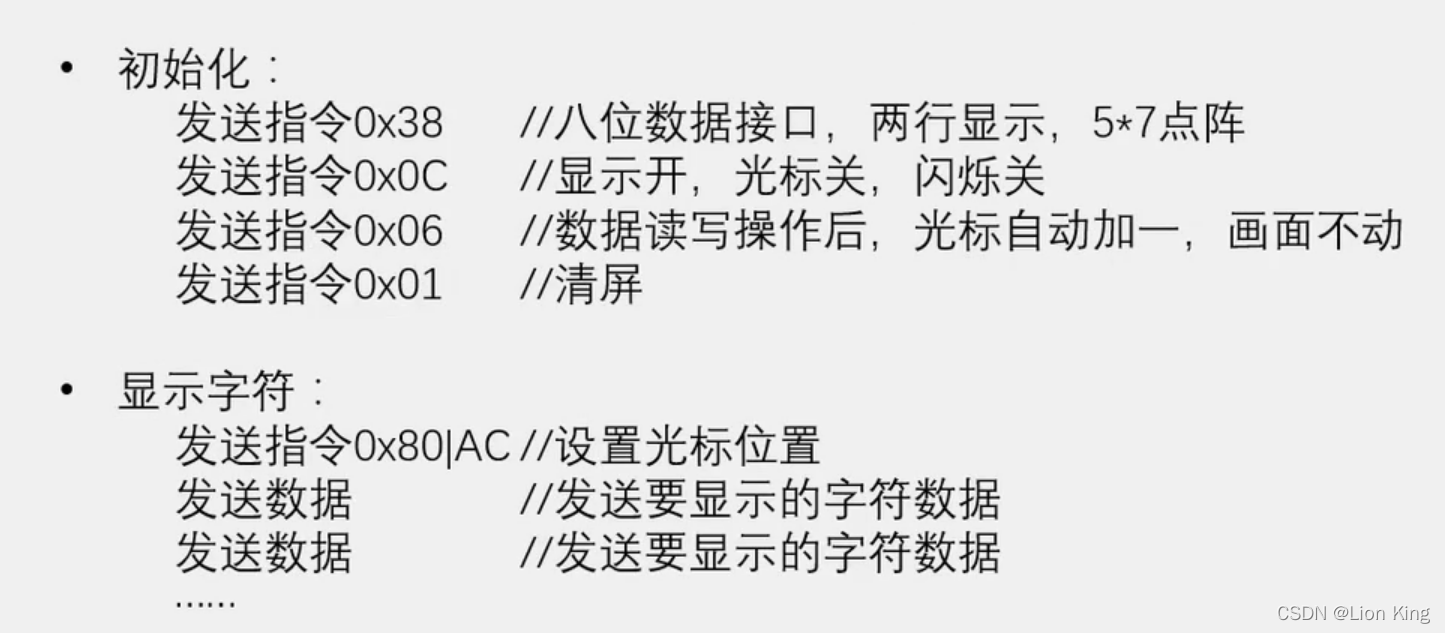

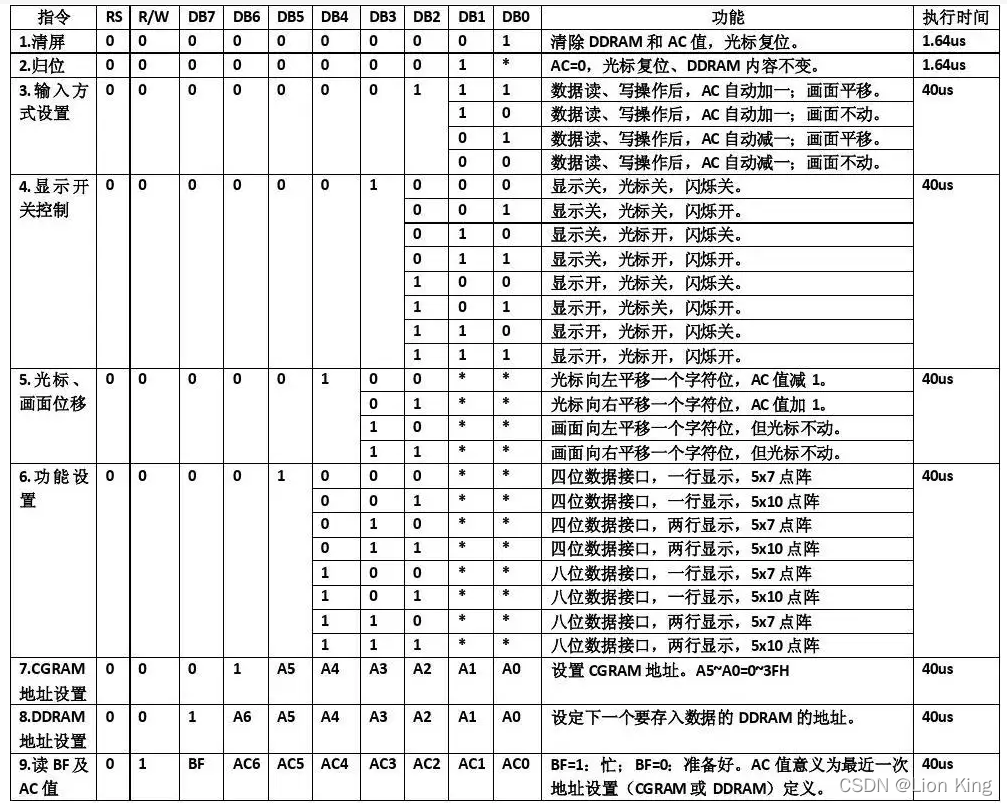

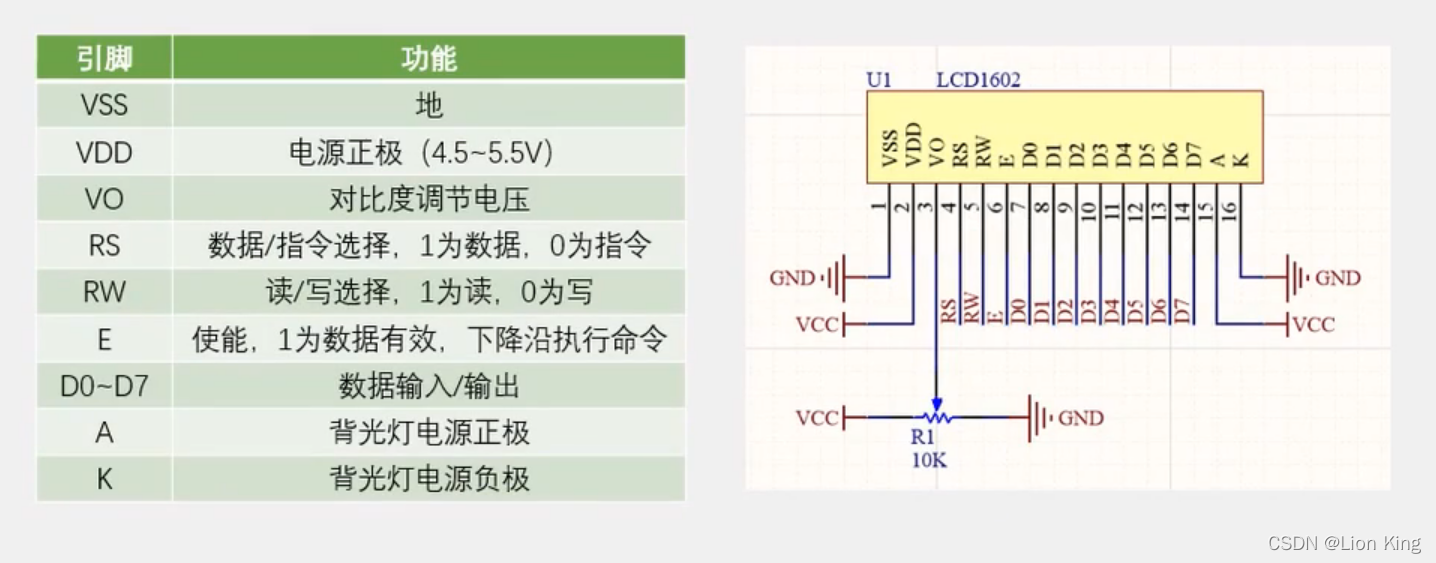

C语言：51单片机看这一篇就够了,第41张


3、编写程序


main.c


#include
#include "LCD1602.h"
void main()
{
	LCD_Init();
	LCD_ShowChar(1,1,'B');
	LCD_ShowString(1,3,"Hello");
	LCD_ShowNum(1,9,123,3);
	LCD_ShowSignedNum(1,13,-66,2);
	LCD_ShowHexNum(2,1,0xA8,2);
	LCD_ShowBinNum(2,4,0xAA,8);
	LCD_ShowChar(2,13,'A');
	while(1)
	{

	}
}


 LCD1602.c


#include
//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0
//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}
/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}
/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}
/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}
/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}
/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}
/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}
/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}
/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}
/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}



 LCD1602.h


#ifndef __LCD1602_H__
#define __LCD1602_H__
//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
#endif



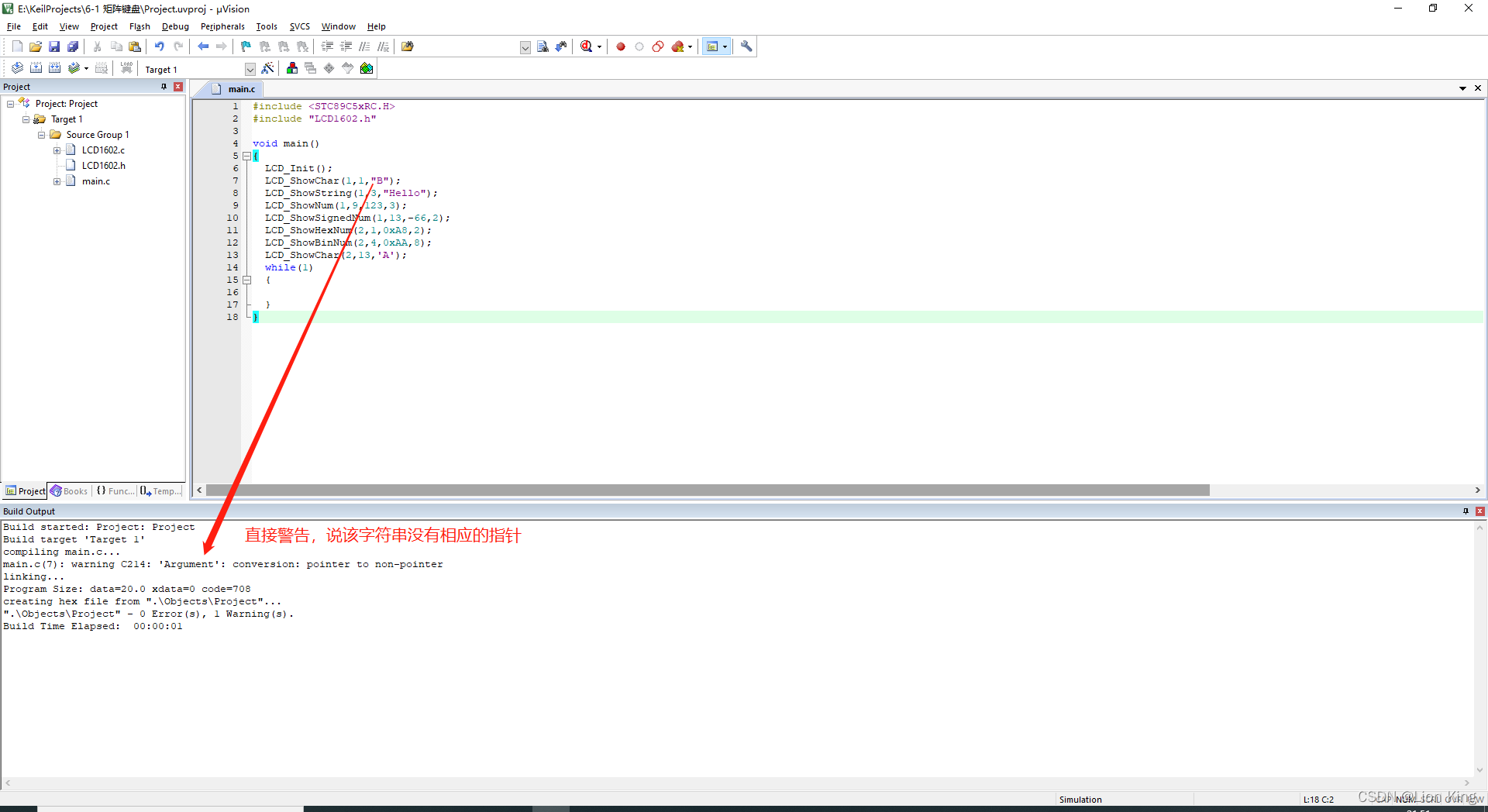

4、注意事项


单引号和双引号都有全角和半角之分，全角的又叫中文字符，半角的又称英文字符。在c语言中，全角字符没有任何意义，它就是一个普通字符，没有含义；半角字符才有不同的意义：
        双引号用来括起一个字符串，如"China";
        单引号原来括起一个字符，如'f'。
二者含义不同，不能混用。


C语言：51单片机看这一篇就够了,第42张



十五、单片机实操十三：矩阵键盘

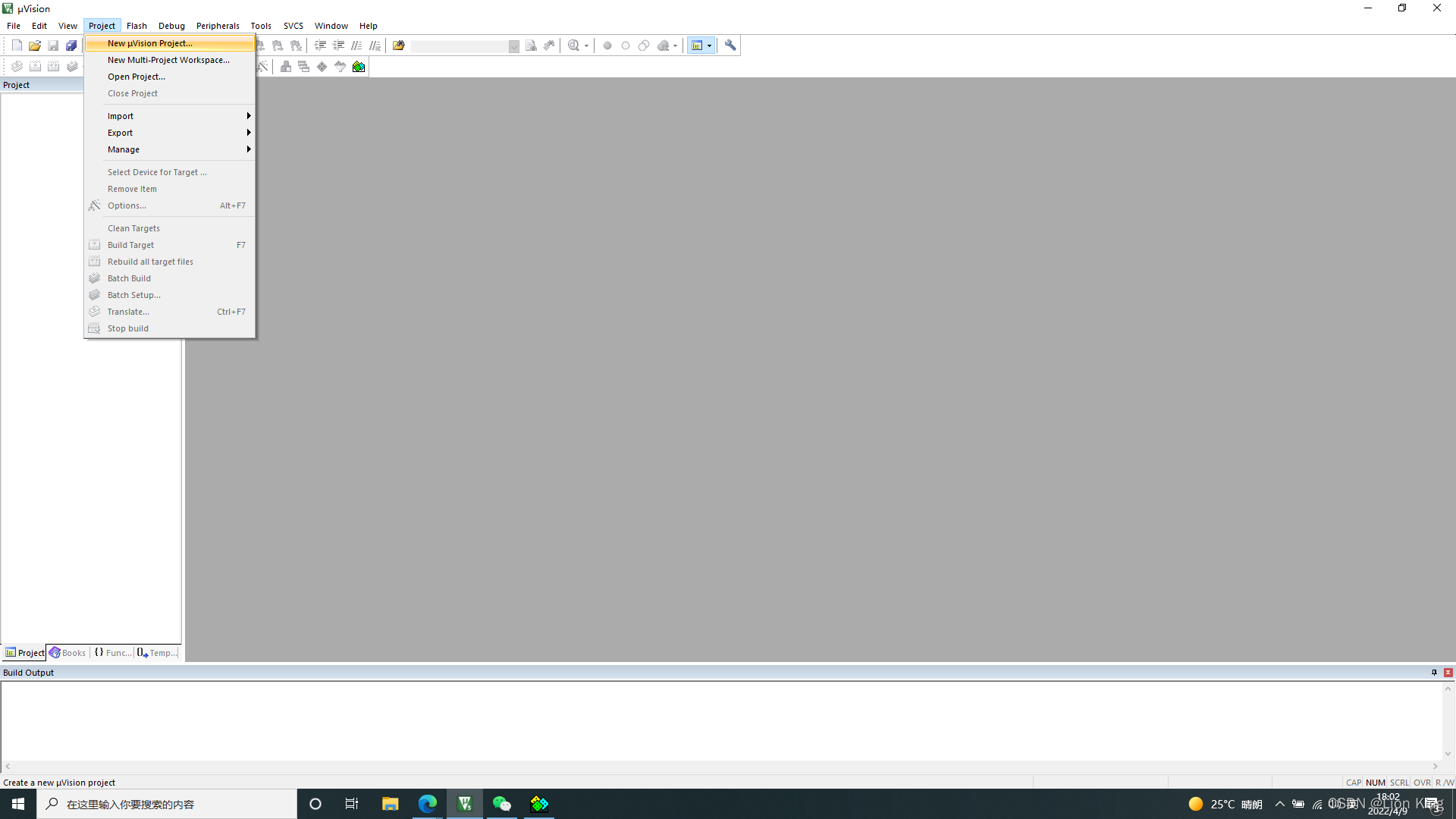

1、在指定路径下创建工程并添加新文件


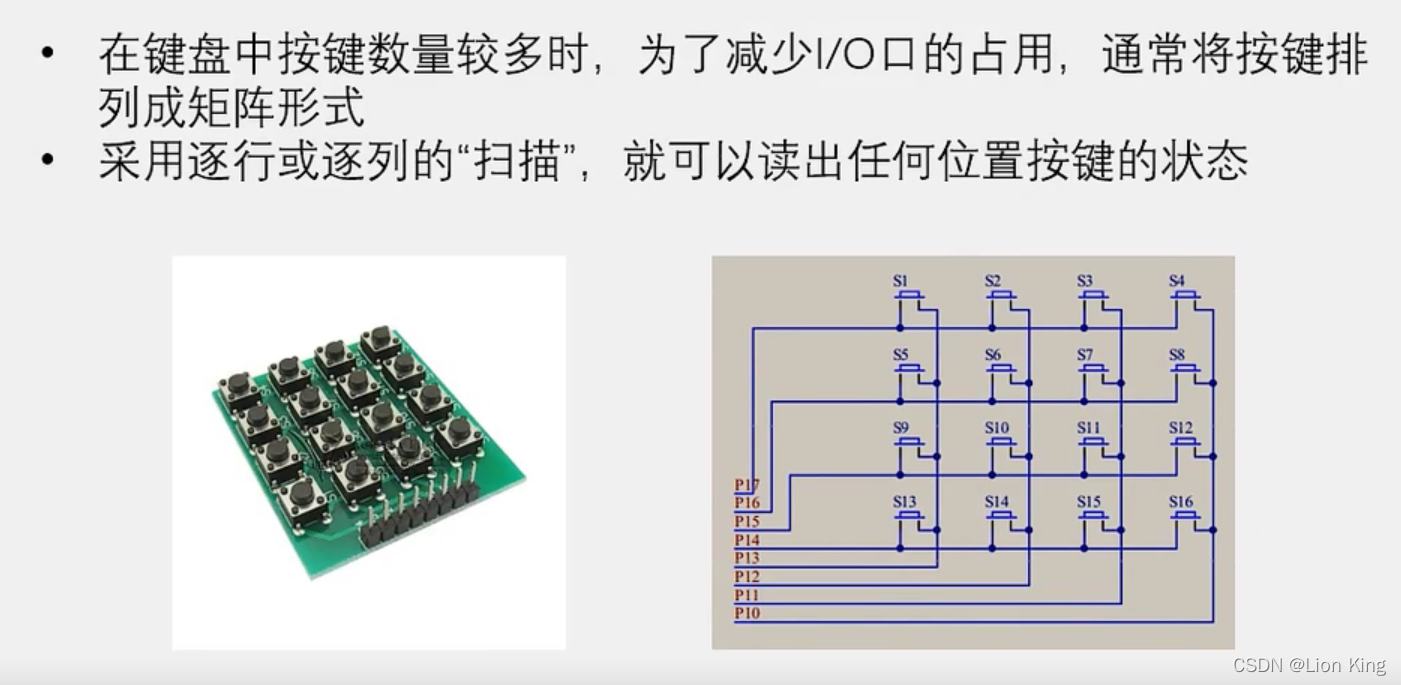

2、矩阵键盘介绍


C语言：51单片机看这一篇就够了,第43张


3、扫描的概念

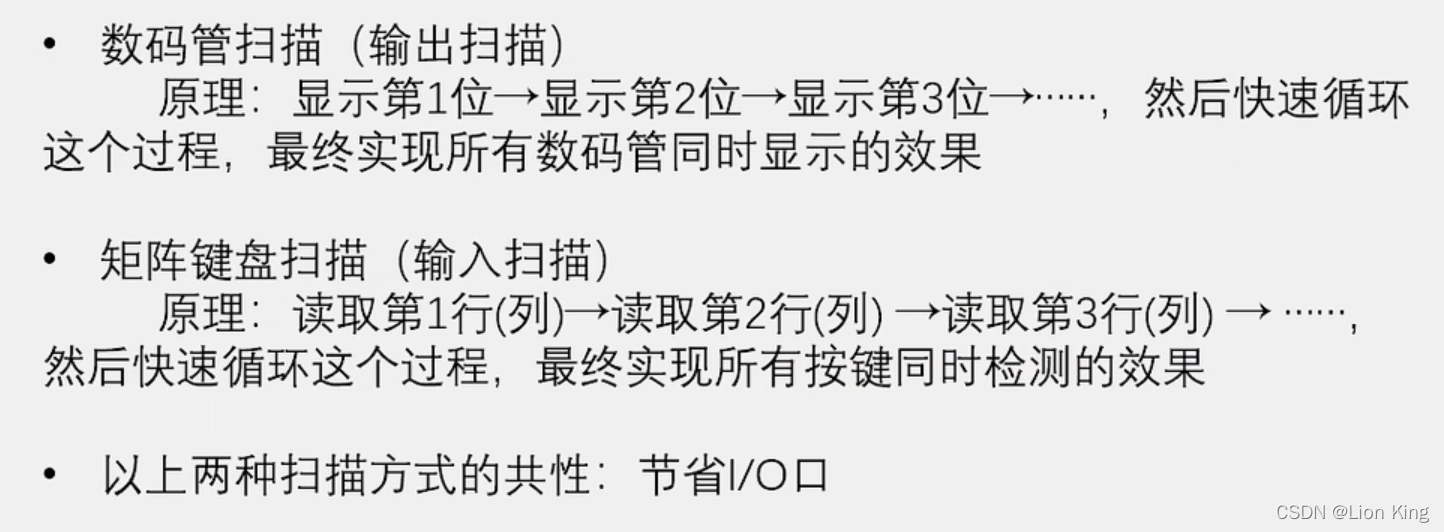

C语言：51单片机看这一篇就够了,第44张


4、硬件连线

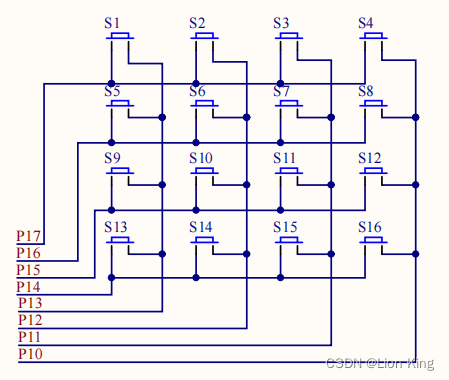

我们想选取1、5、9、13，即第一列，可以先把P1全部置为高，即全部拉高；接着让P13拉低，则选中了第一列。其他也这样操作。


C语言：51单片机看这一篇就够了,第45张


 5、编写程序


main.c


#include
#include "LCD1602.h"
#include "Delay.h"
#include "MatrixKey.h"
unsigned char KeyNum;
void main()
{
	LCD_Init();
//	LCD_ShowChar(1,1,'B');
	LCD_ShowString(1,3,"MatrixKey:");
//	LCD_ShowNum(1,9,123,3);
//	LCD_ShowSignedNum(1,13,-66,2);
//	LCD_ShowHexNum(2,1,0xA8,2);
//	LCD_ShowBinNum(2,4,0xAA,8);
//	LCD_ShowChar(2,13,'A');
	while(1)
	{
		KeyNum=MatrixKey();
		if(KeyNum)
		{
			LCD_ShowNum(2,3,KeyNum,2);
		}
	}
}


MatrixKey.c


#include
#include "Delay.h"
unsigned char MatrixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P13=0;
	if(P17==0){Delay(20);while(P17==0);Delay(20);KeyNumber=1;}
	if(P16==0){Delay(20);while(P16==0);Delay(20);KeyNumber=5;}
	if(P15==0){Delay(20);while(P15==0);Delay(20);KeyNumber=9;}
	if(P14==0){Delay(20);while(P14==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P12=0;
	if(P17==0){Delay(20);while(P17==0);Delay(20);KeyNumber=2;}
	if(P16==0){Delay(20);while(P16==0);Delay(20);KeyNumber=6;}
	if(P15==0){Delay(20);while(P15==0);Delay(20);KeyNumber=10;}
	if(P14==0){Delay(20);while(P14==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P11=0;
	if(P17==0){Delay(20);while(P17==0);Delay(20);KeyNumber=3;}
	if(P16==0){Delay(20);while(P16==0);Delay(20);KeyNumber=7;}
	if(P15==0){Delay(20);while(P15==0);Delay(20);KeyNumber=11;}
	if(P14==0){Delay(20);while(P14==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P10=0;
	if(P17==0){Delay(20);while(P17==0);Delay(20);KeyNumber=4;}
	if(P16==0){Delay(20);while(P16==0);Delay(20);KeyNumber=8;}
	if(P15==0){Delay(20);while(P15==0);Delay(20);KeyNumber=12;}
	if(P14==0){Delay(20);while(P14==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}


MatrixKey.h


#ifndef __MATRIXKEY_H__
#define __MATRIXKEY_H__
unsigned char MatrixKey();

#endif


其它文件：复制之前写的模块即可。

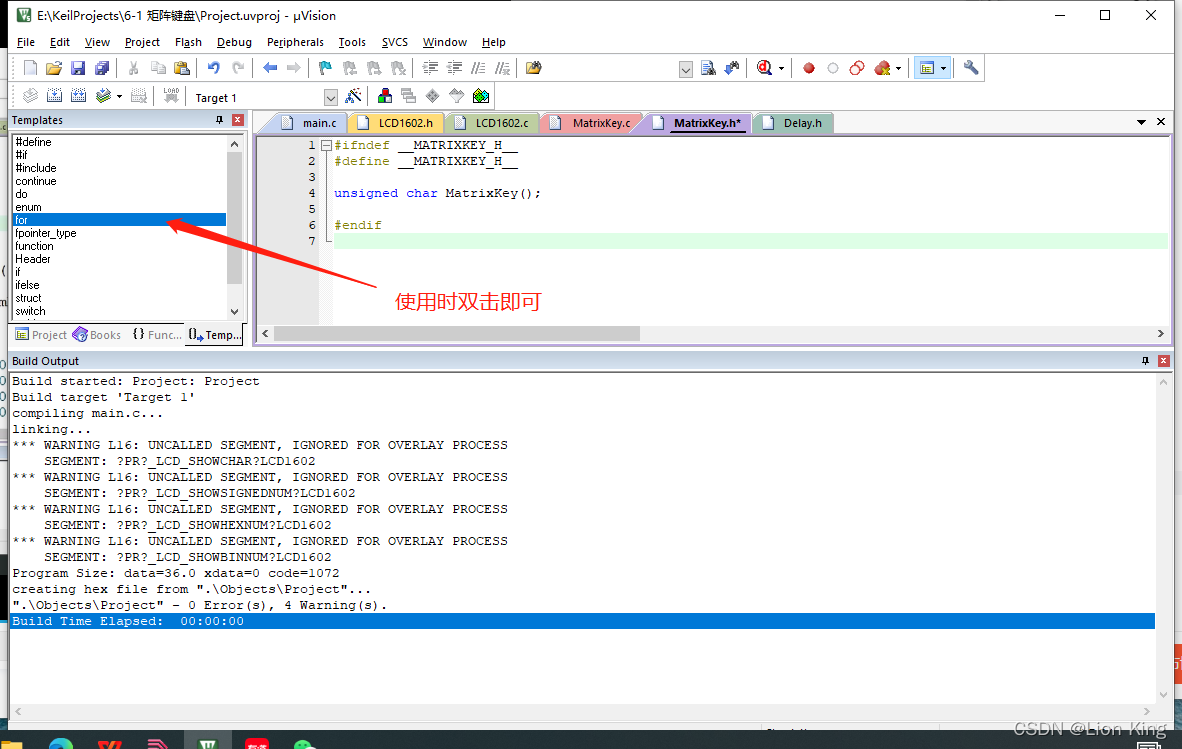

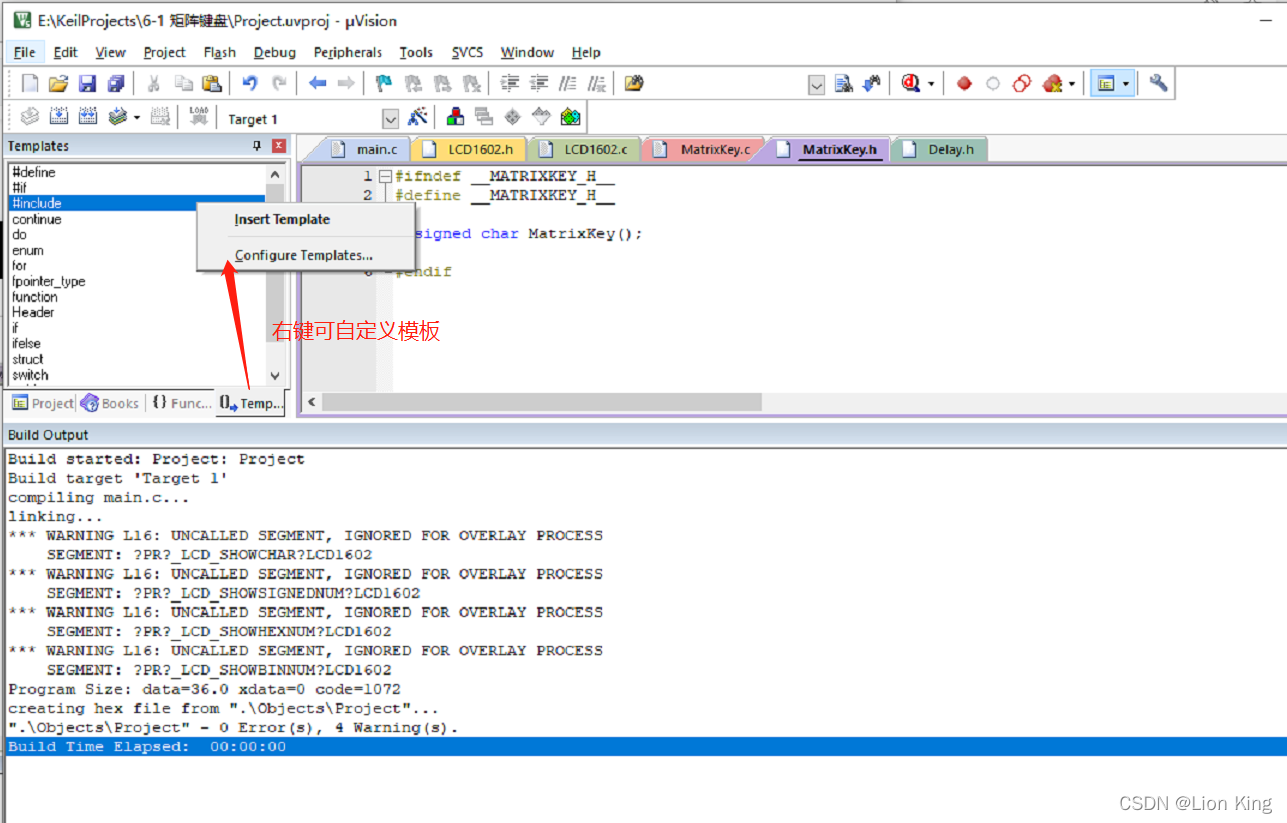

6、软件使用技巧：配置模板


C语言：51单片机看这一篇就够了,第46张


 C语言：51单片机看这一篇就够了,第47张


 C语言：51单片机看这一篇就够了,第48张



十六、单片机实操十四：矩阵键盘密码锁

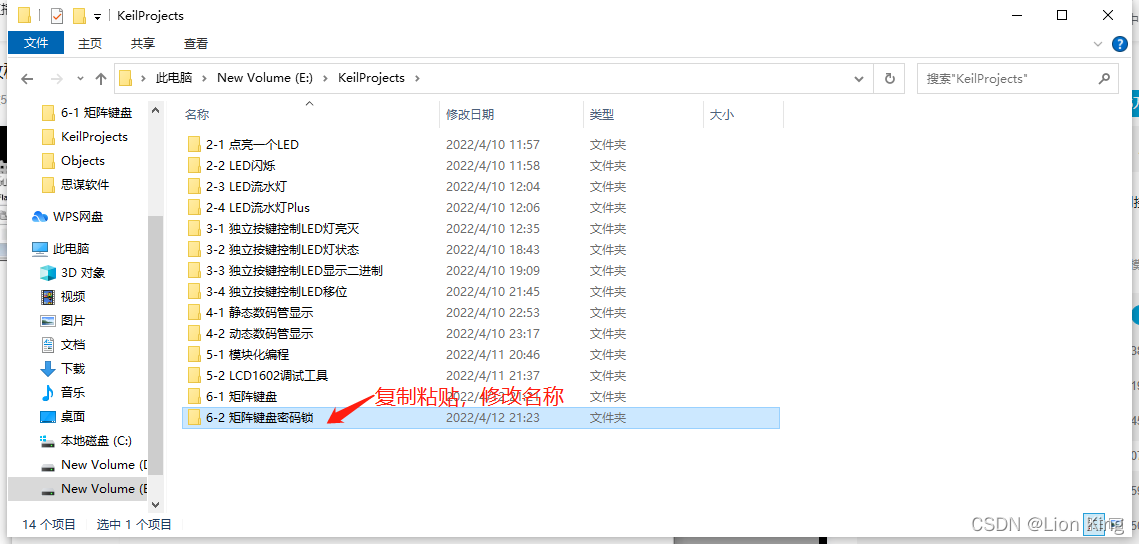

1、复制工程后打开


C语言：51单片机看这一篇就够了,第49张


2、编写程序


main.c


#include
#include "LCD1602.h"
#include "Delay.h"
#include "MatrixKey.h"
unsigned char KeyNum;
unsigned int Password, Count;
void main()
{
	LCD_Init();
//	LCD_ShowChar(1,1,'B');
	LCD_ShowString(1,1,"Password:");
//	LCD_ShowNum(1,9,123,3);
//	LCD_ShowSignedNum(1,13,-66,2);
//	LCD_ShowHexNum(2,1,0xA8,2);
//	LCD_ShowBinNum(2,4,0xAA,8);
//	LCD_ShowChar(2,13,'A');
	while(1)
	{
		KeyNum=MatrixKey();
		if(KeyNum)
		{
			if(KeyNum<=10)  // 如果S1~S10按键按下，输入密码
			{
				if(Count<4)  // 密码四位数
				{
				Password*=10;  //  密码左移一位，这样就可以依次输入密码
				Password+=KeyNum%10;  // 获取一位密码，加入到原密码,此时10为0
				Count++;
				}
			}
			LCD_ShowNum(2,1,Password,4);
			if(KeyNum==11)  // 确认
			{
				if(Password==1234)
				{
					LCD_ShowString(1,14,"OK ");
					Password=0;
					Count=0;
					LCD_ShowNum(2,1,Password,4);
				}
				else
				{
					LCD_ShowString(1,14,"ERR");
					Password=0;
					Count=0;
					LCD_ShowNum(2,1,Password,4);
				}
			}
			if(KeyNum==12)  //取消
			{
					Password=0;
					Count=0;
					LCD_ShowString(1,14,"   ");
					LCD_ShowNum(2,1,Password,4);
			}
		}
	}
}


其它文件：复制之前写的模块即可。



十七、单片机实操十五：定时器与按键控制LED流水灯模式


1、定时器介绍


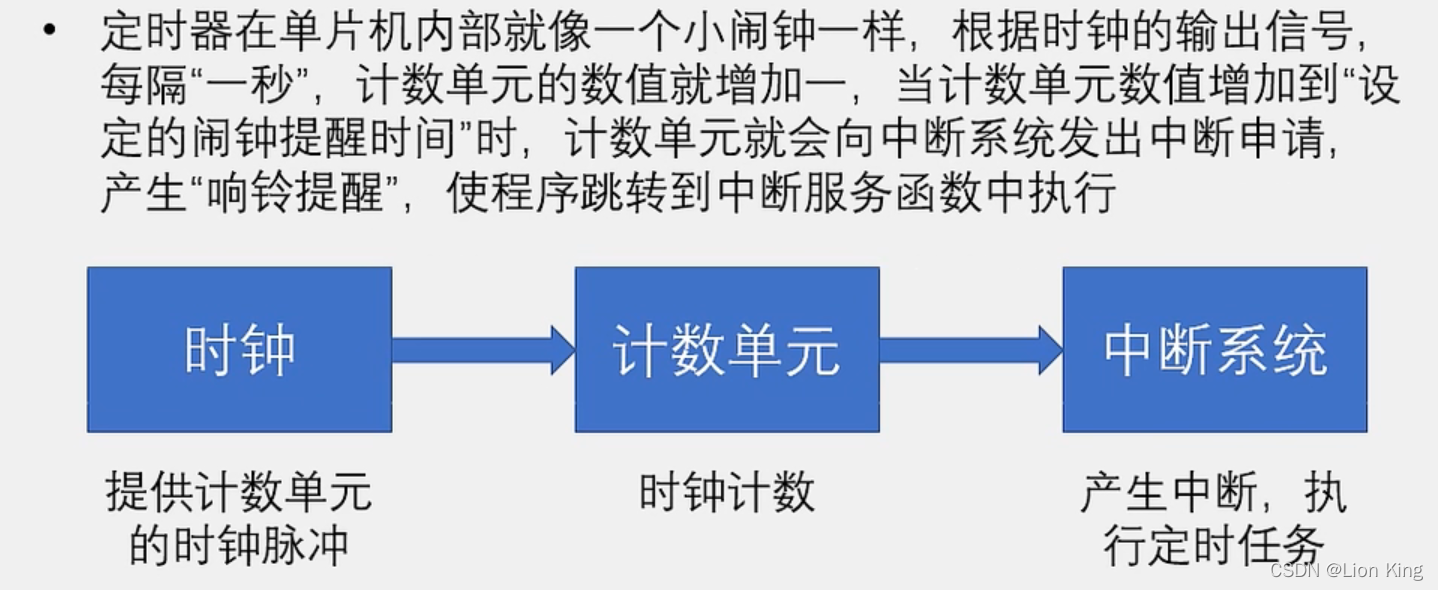

C语言：51单片机看这一篇就够了,第50张


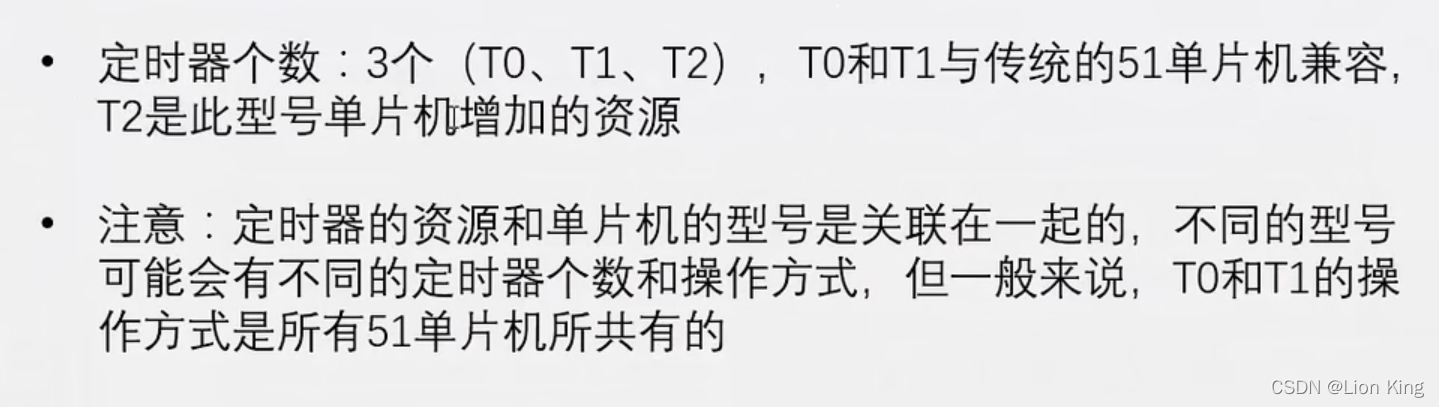

2、STC89C52定时器资源


C语言：51单片机看这一篇就够了,第51张


3、定时器狂框图


C语言：51单片机看这一篇就够了,第52张


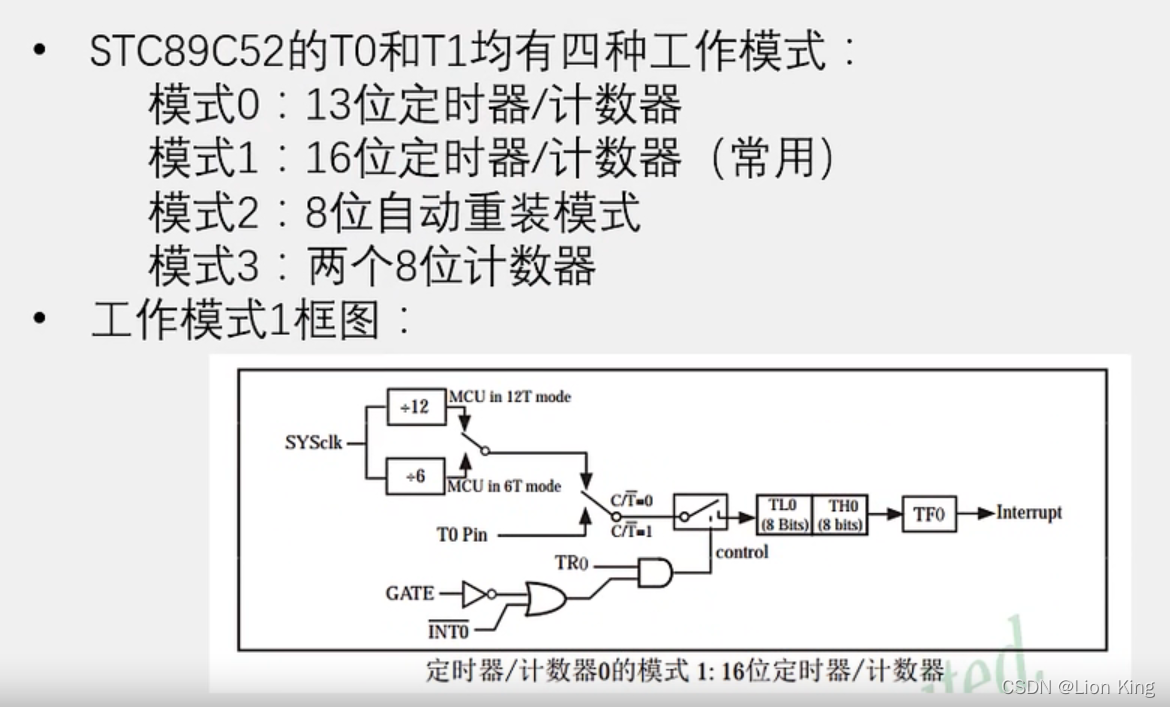

 4、定时器工作模式


C语言：51单片机看这一篇就够了,第53张


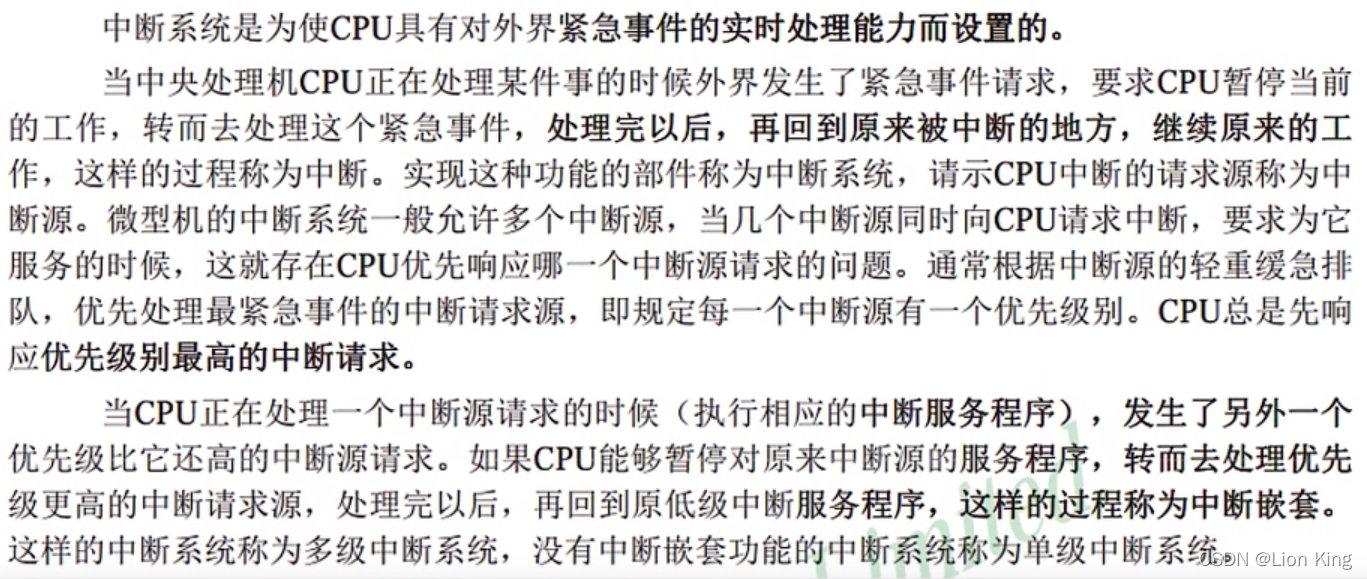

 5、中断系统


C语言：51单片机看这一篇就够了,第54张


 6、中断程序流程


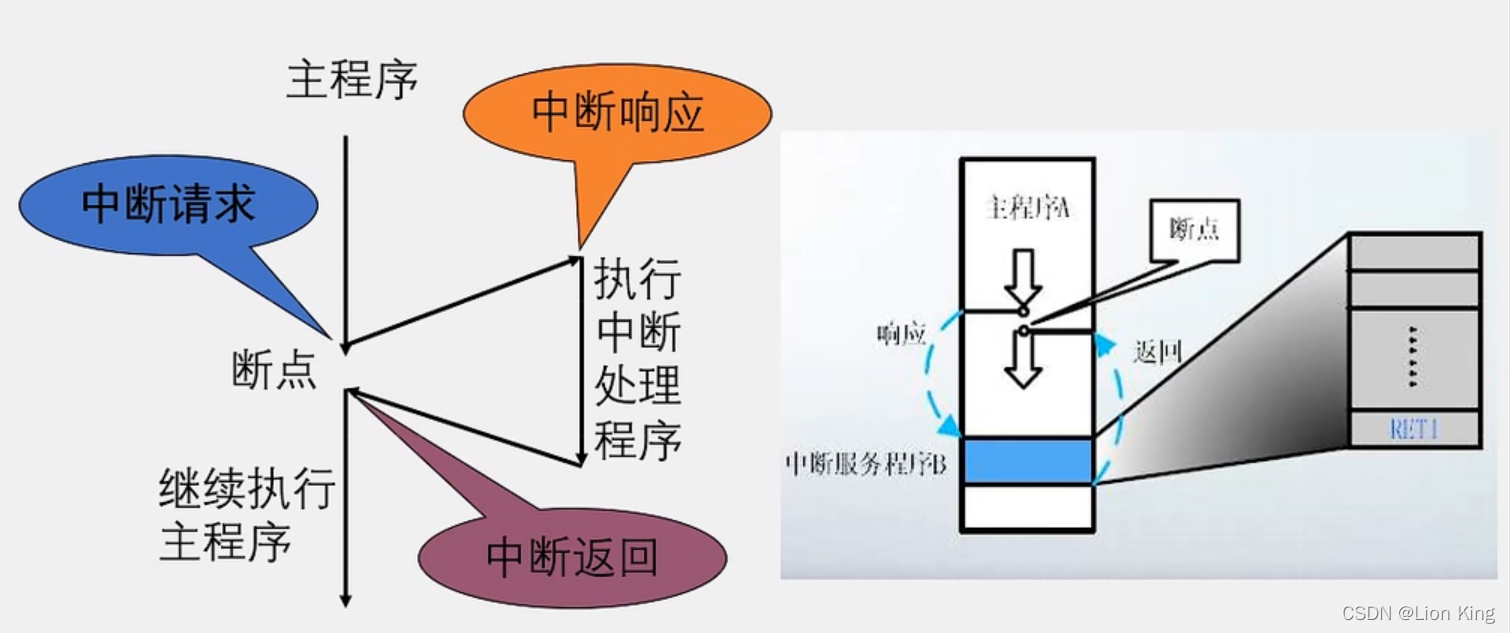

C语言：51单片机看这一篇就够了,第55张

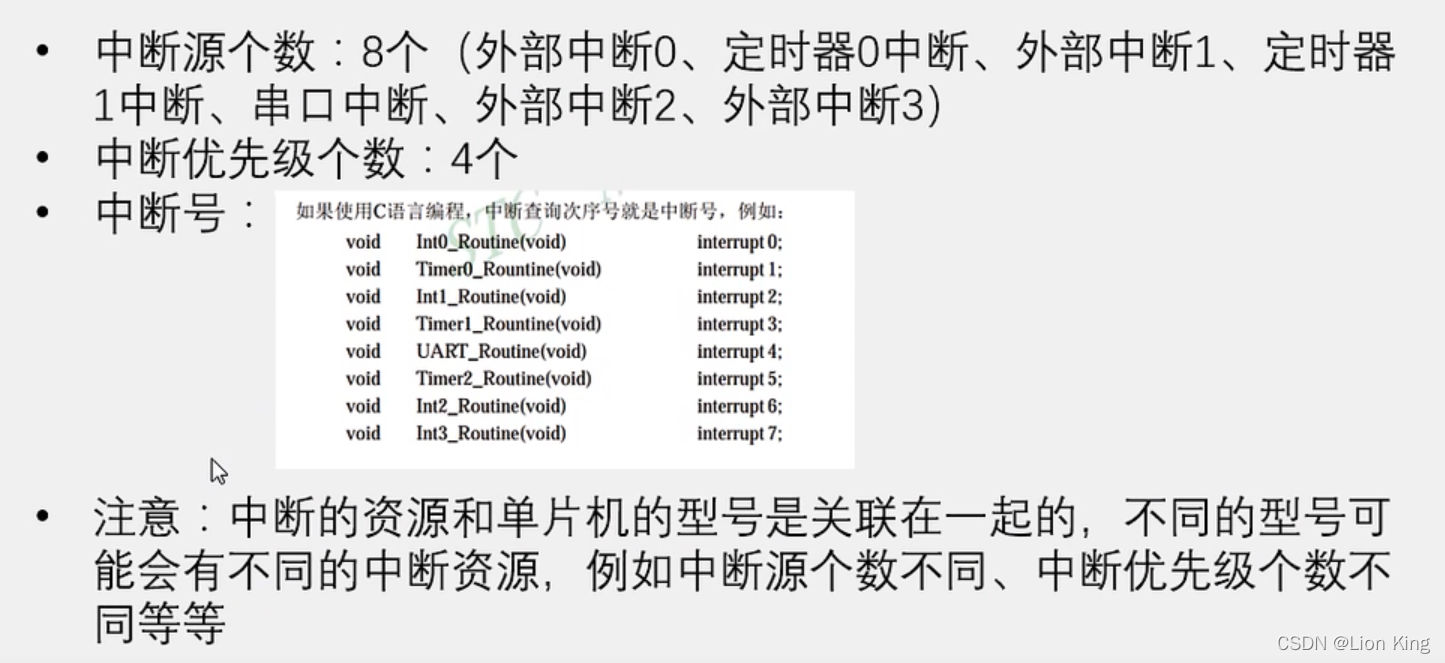

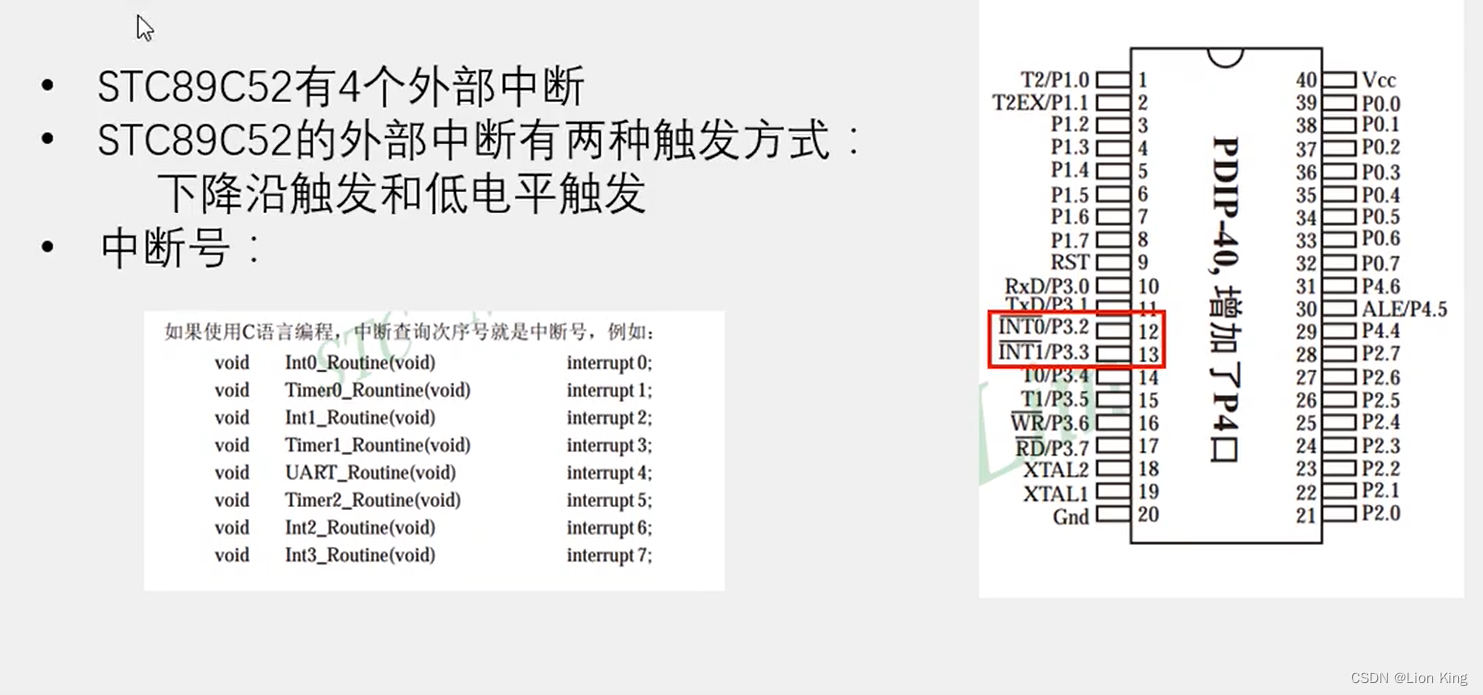

 7、STC89C52中断资源


C语言：51单片机看这一篇就够了,第56张


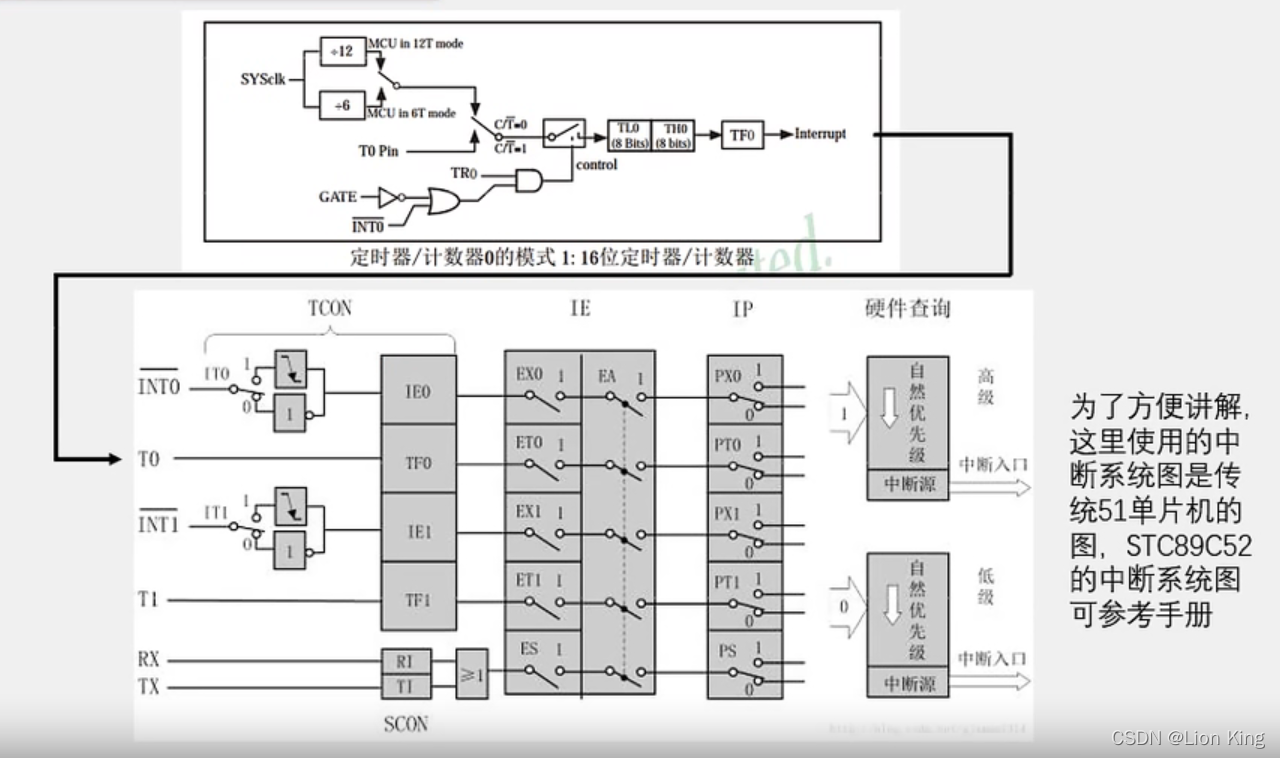

 8、定时器和中断系统


C语言：51单片机看这一篇就够了,第57张

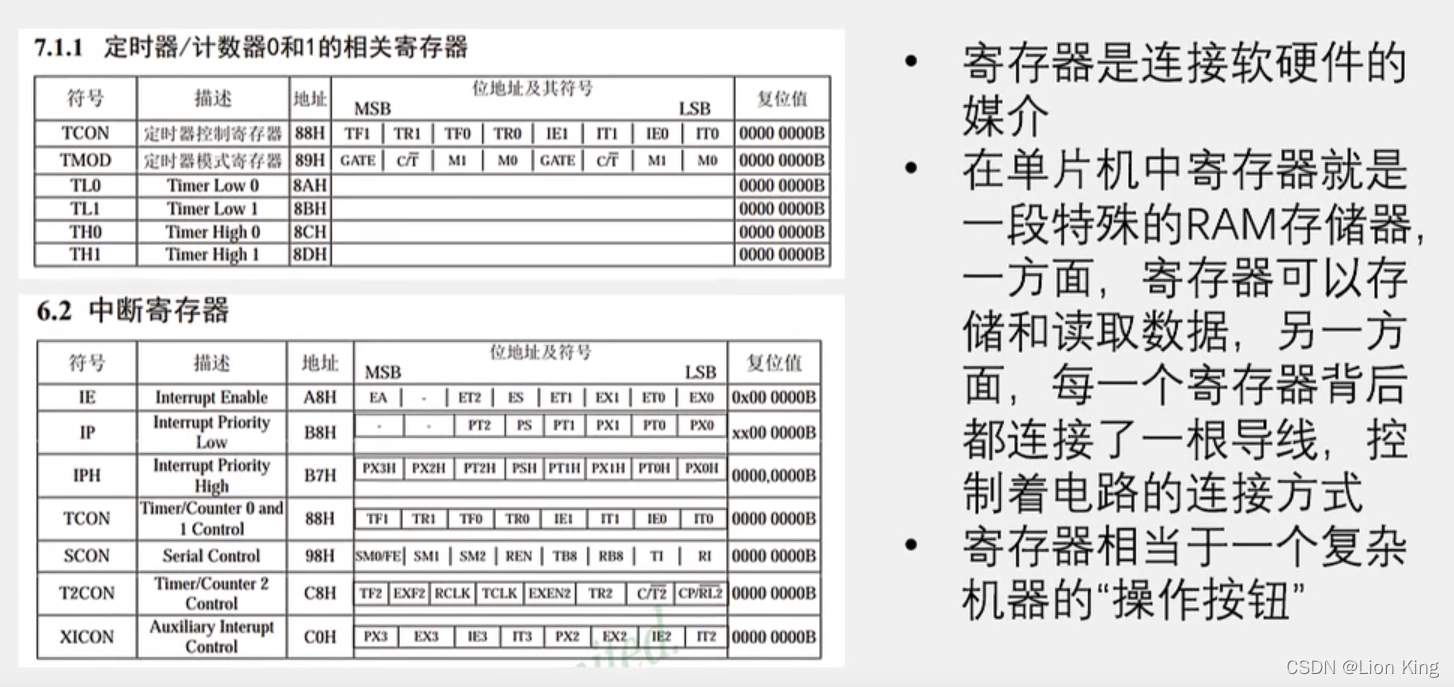

 9、定时器相关寄存器


C语言：51单片机看这一篇就够了,第58张


10、编写程序


通过独立按键控制流水灯模式，并由定时器执行流水灯。


main.c


#include
#include "Timer0.h"
#include "Key.h"
#include
unsigned char KeyNum,LEDMode;
void main()
{
	P2=0xFE;
	Timer0Init();
	while(1)
	{
		KeyNum=Key();		//获取独立按键键码
		if(KeyNum)			//如果按键按下
		{
			if(KeyNum==1)	//如果K1按键按下
			{
				LEDMode++;	//模式切换，按1下按键是模式1，按2下是模式0，默认模式0
				if(LEDMode>=2)LEDMode=0;
			}
		}
	}
}
void Timer0_Routine() interrupt 1  //中断函数标识，含优先级
{
	static unsigned int T0Count;  //静态变量，拥有局部作用域，全局生命周期
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;		//T0Count计次，对中断频率进行分频
	if(T0Count>=500)//分频500次，500ms
	{
		T0Count=0;
		if(LEDMode==0)			//模式判断
			P2=_crol_(P2,1);	//LED输出（循环左移函数，即使流水灯循环左移）
		if(LEDMode==1)
			P2=_cror_(P2,1);
	}
}



Timer0.c


#include
/**
  * @brief  定时器0初始化，1毫秒@12.000MHz
  * @param  无
  * @retval 无
  */
void Timer0Init(void)
{
	TMOD &= 0xF0;		//设置定时器模式，只改变T0，避免T1改变
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//高位设置定时初值 65535/256
	TH0 = 0xFC;		//低位设置定时初值 65535%256
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}
/*定时器中断函数模板
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;  //静态变量，拥有局部作用域，全局生命周期
	TL0 = 0x18;		//设置定时初值，像沙漏，重置沙漏时间
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;

	}
}
*/



Timer0.h


#ifndef __TIMER0_H__
#define __TIMER0_H__
void Timer0Init(void);
#endif



Key.c


#include
#include "Delay.h"
/**
  * @brief  获取独立按键键码
  * @param  无
  * @retval 按下按键的键码，范围：0~4，无按键按下时返回值为0
  */
unsigned char Key()
{
	unsigned char KeyNumber=0;

	if(P31==0){Delay(20);while(P31==0);Delay(20);KeyNumber=1;}
	if(P30==0){Delay(20);while(P30==0);Delay(20);KeyNumber=2;}
	if(P32==0){Delay(20);while(P32==0);Delay(20);KeyNumber=3;}
	if(P33==0){Delay(20);while(P33==0);Delay(20);KeyNumber=4;}

	return KeyNumber;
}



Key.h


#ifndef __KEY_H__
#define __KEY_H__
unsigned char Key();
#endif



其它文件：复制之前写的模块即可。


11、定时器代码获取


C语言：51单片机看这一篇就够了,第59张



十八、单片机实操十六：定时器时钟


1、编写程序


制作一个一天时间的计时器。


main.c


#include
#include "Timer0.h"
#include "Delay.h"
#include "LCD1602.h"
unsigned char Sec, Min=59, Hour=23;
void main()
{
	Timer0Init();
	LCD_Init();
	LCD_ShowString(1,1,"Clock:");
	while(1)
	{
		LCD_ShowNum(2,1,Hour,2);
		LCD_ShowString(2,3,":");
		LCD_ShowNum(2,4,Min,2);
		LCD_ShowString(2,6,":");
		LCD_ShowNum(2,7,Sec,2);
	}
}
void Timer0_Routine() interrupt 1  //中断函数标识，含优先级
{
	static unsigned int T0Count;  //静态变量，拥有局部作用域，全局生命周期
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;		//T0Count计次，对中断频率进行分频
	if(T0Count>=1000)//1000ms
	{
		T0Count=0;
		Sec++;
		if(Sec>=60)
		{
			Sec=0;
			Min++;
			if(Min>=60)
			{
				Min=0;
				Hour++;
				if(Hour>=24)
				{
					Hour=0;
				}
			}
		}
	}
}



其它文件：复制之前写的模块即可。


十九、单片机实操十七：串口通信与串口向电脑发送数据

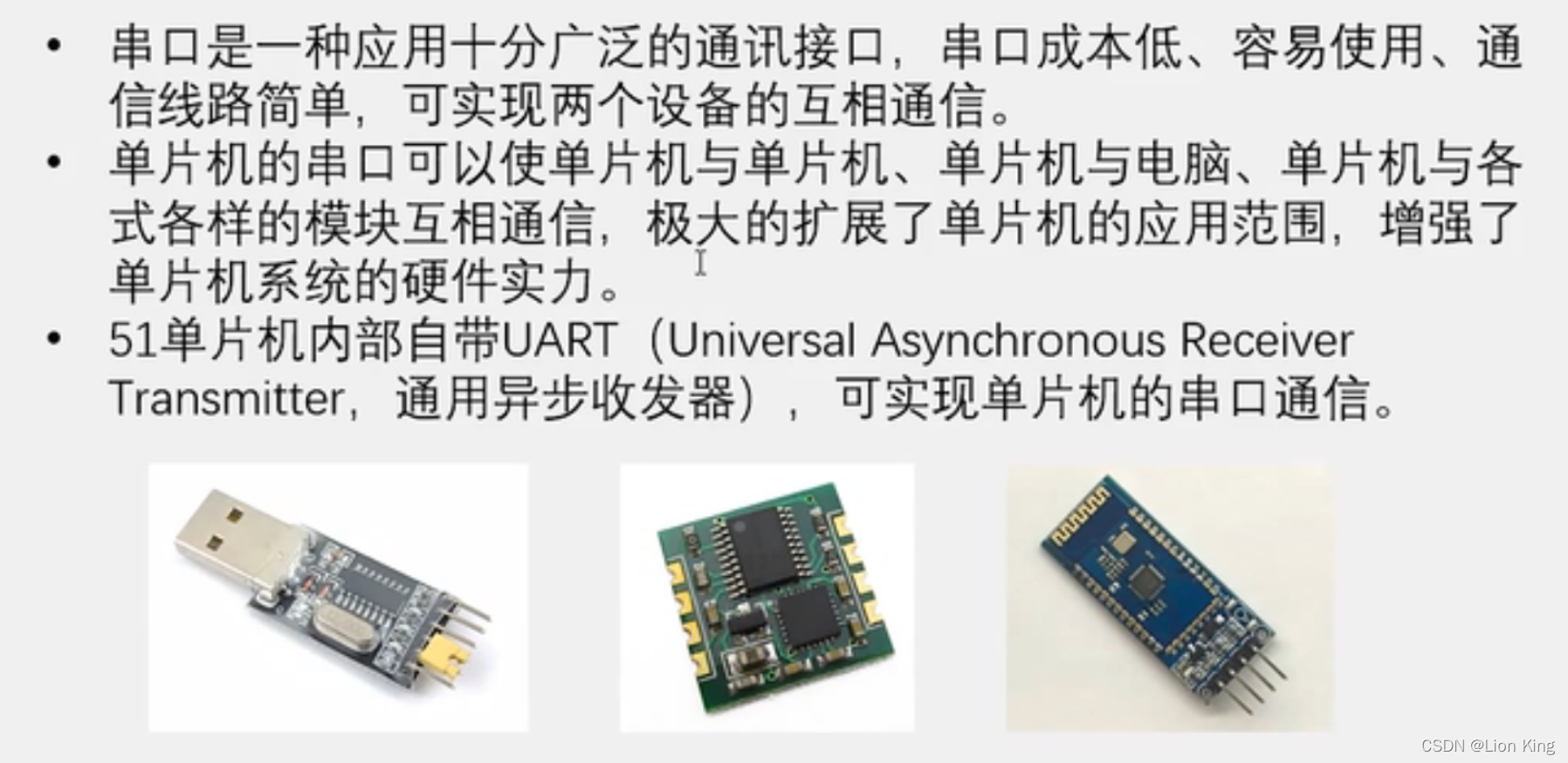

1、串口介绍


C语言：51单片机看这一篇就够了,第60张

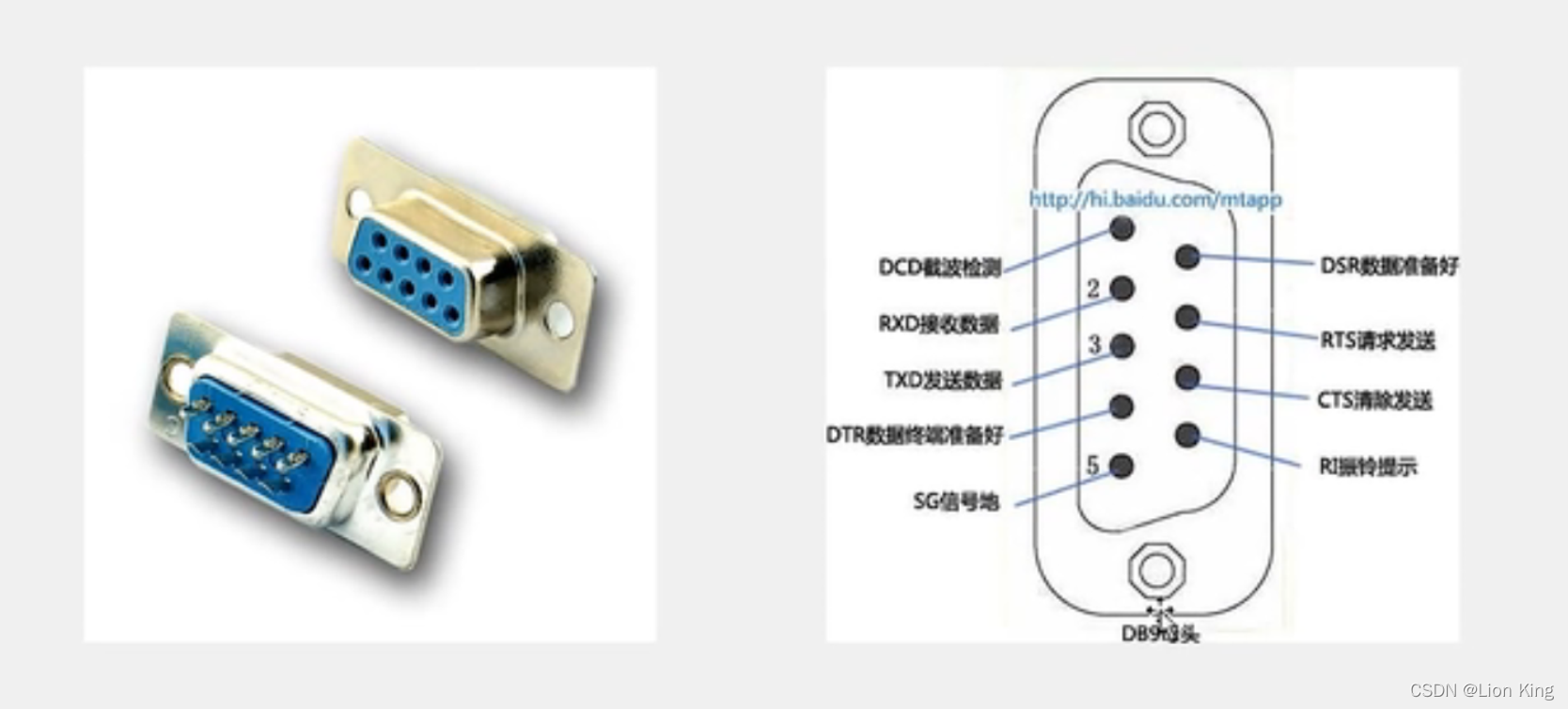

2、接口及引脚定义


C语言：51单片机看这一篇就够了,第61张

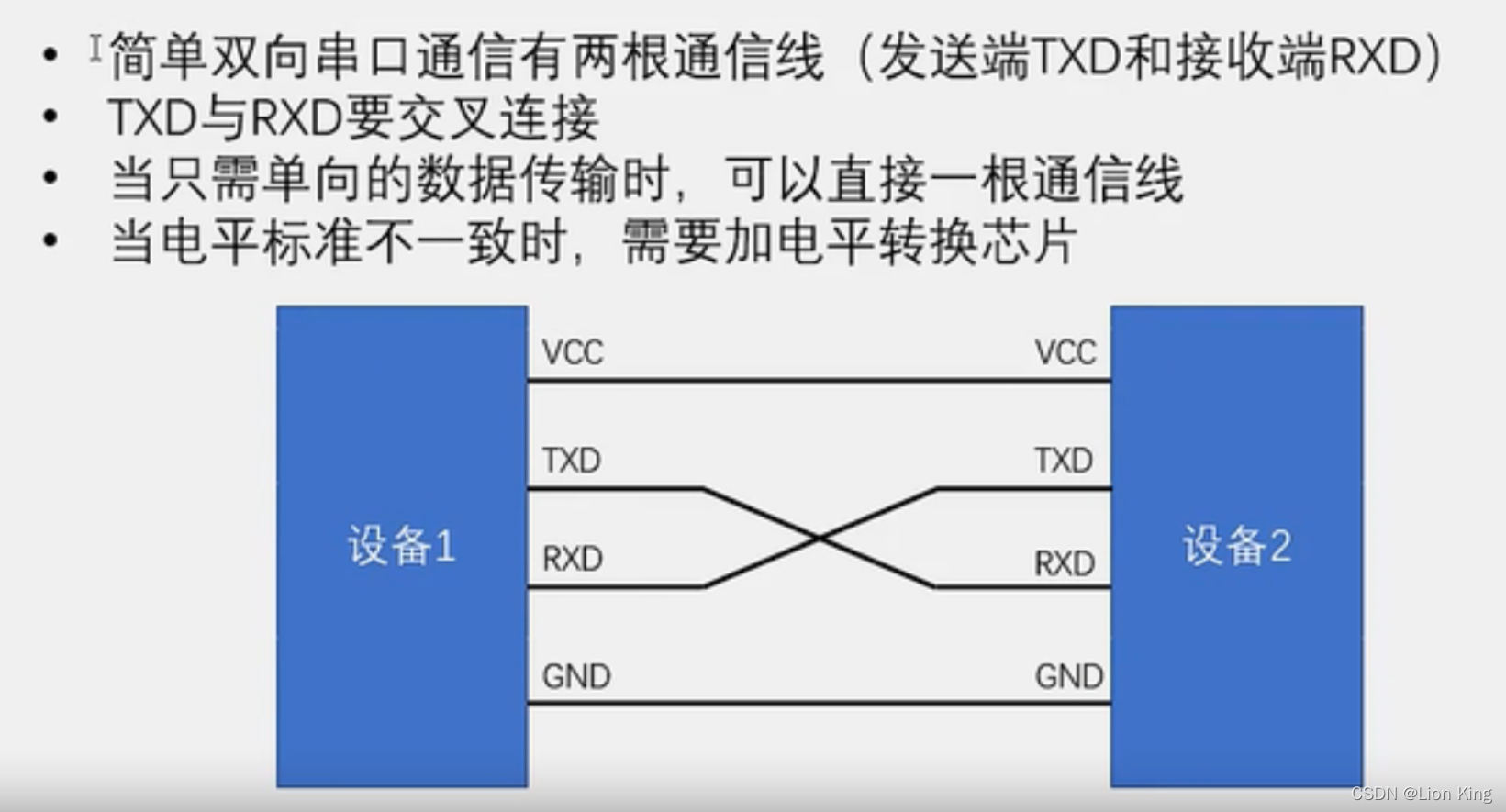

 3、硬件电路


C语言：51单片机看这一篇就够了,第62张


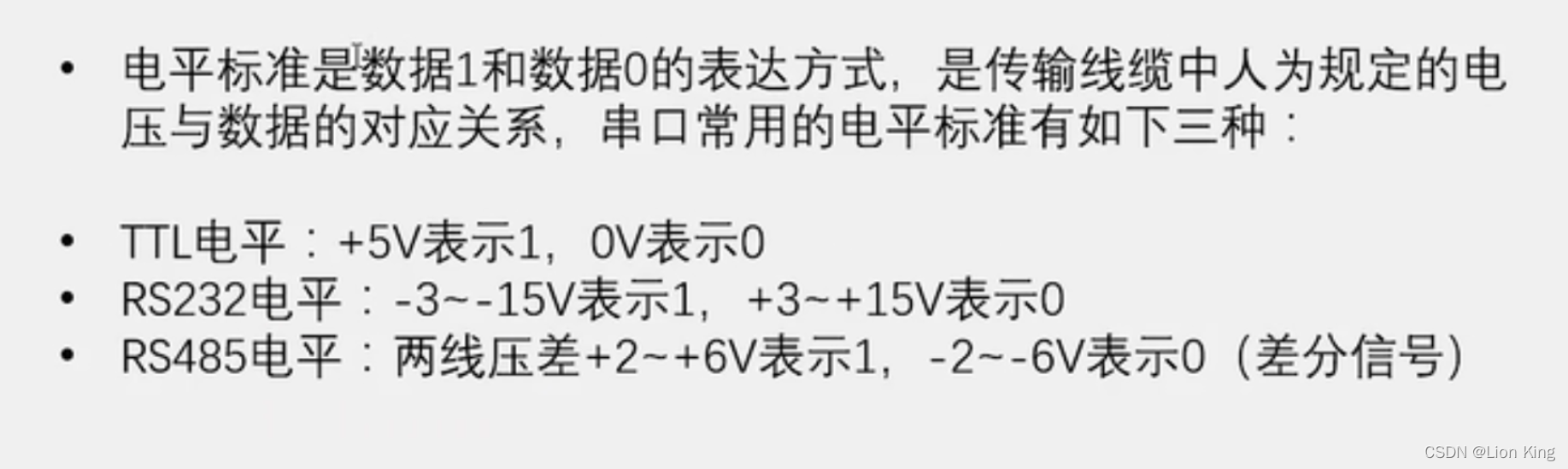

 4、电平标准


C语言：51单片机看这一篇就够了,第63张

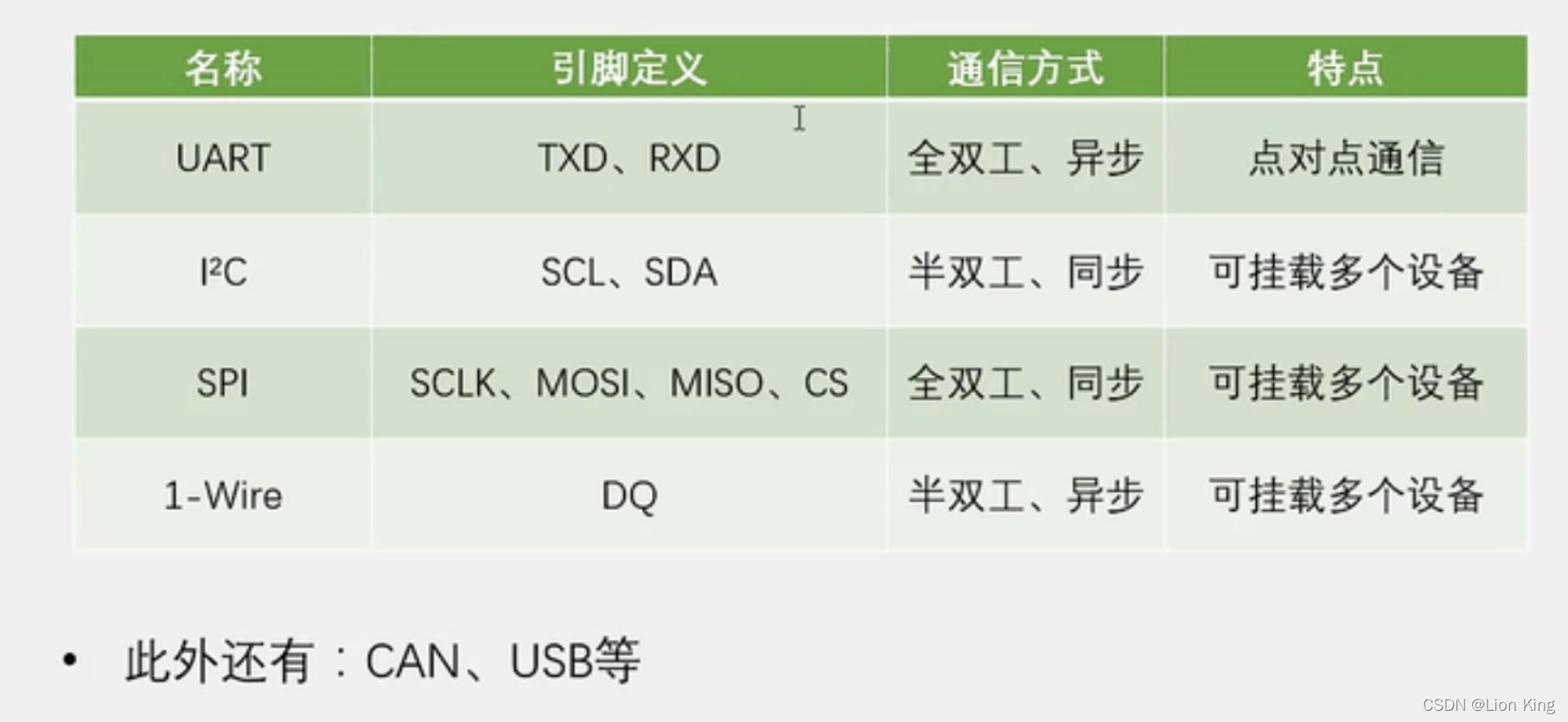

 5、常见通信接口比较


C语言：51单片机看这一篇就够了,第64张


 6、相关术语


C语言：51单片机看这一篇就够了,第65张


 7、51单片机的UART


C语言：51单片机看这一篇就够了,第66张

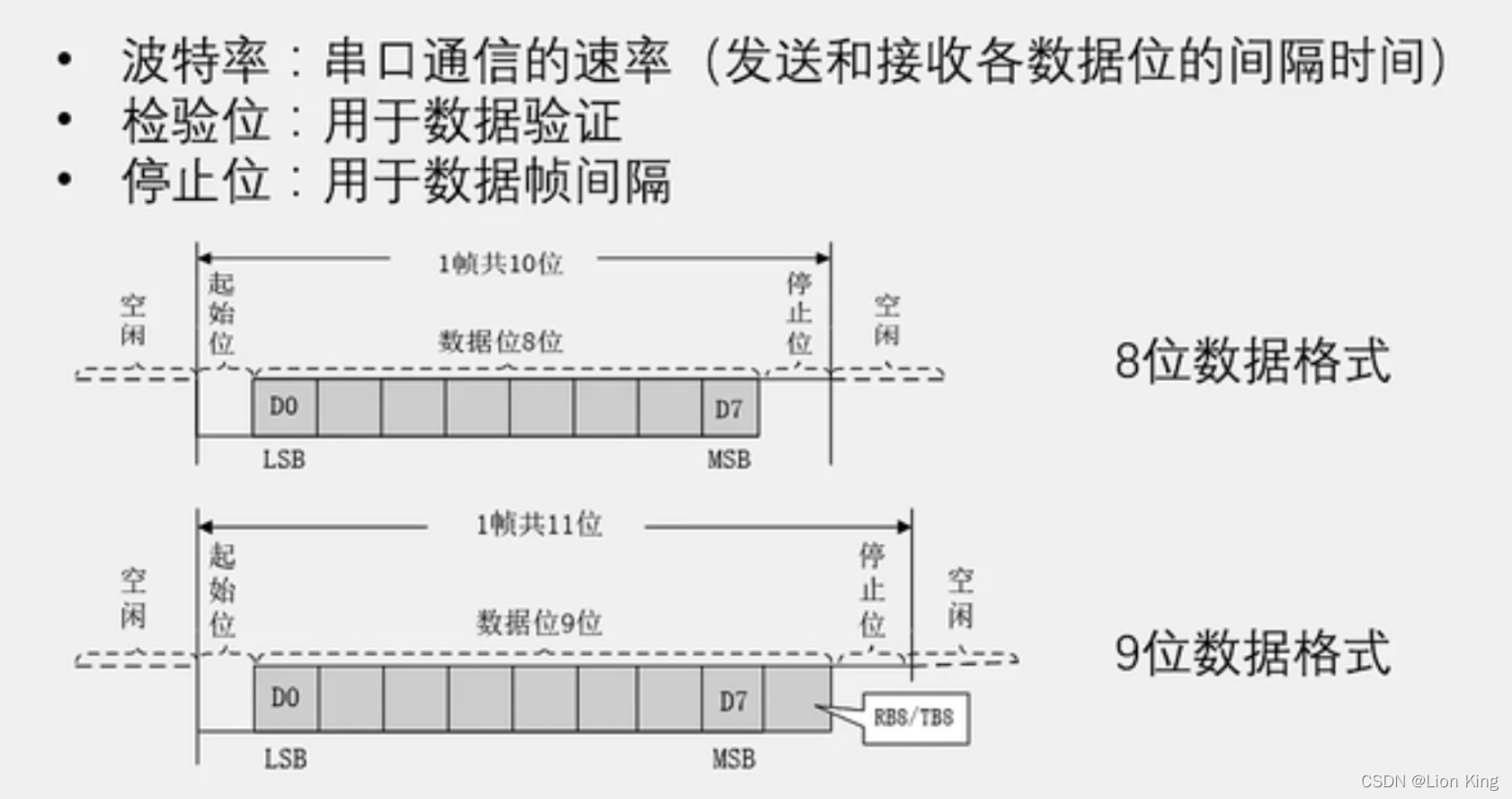

 8、串口参数与时序图


C语言：51单片机看这一篇就够了,第67张


 9、串口模式图


C语言：51单片机看这一篇就够了,第68张

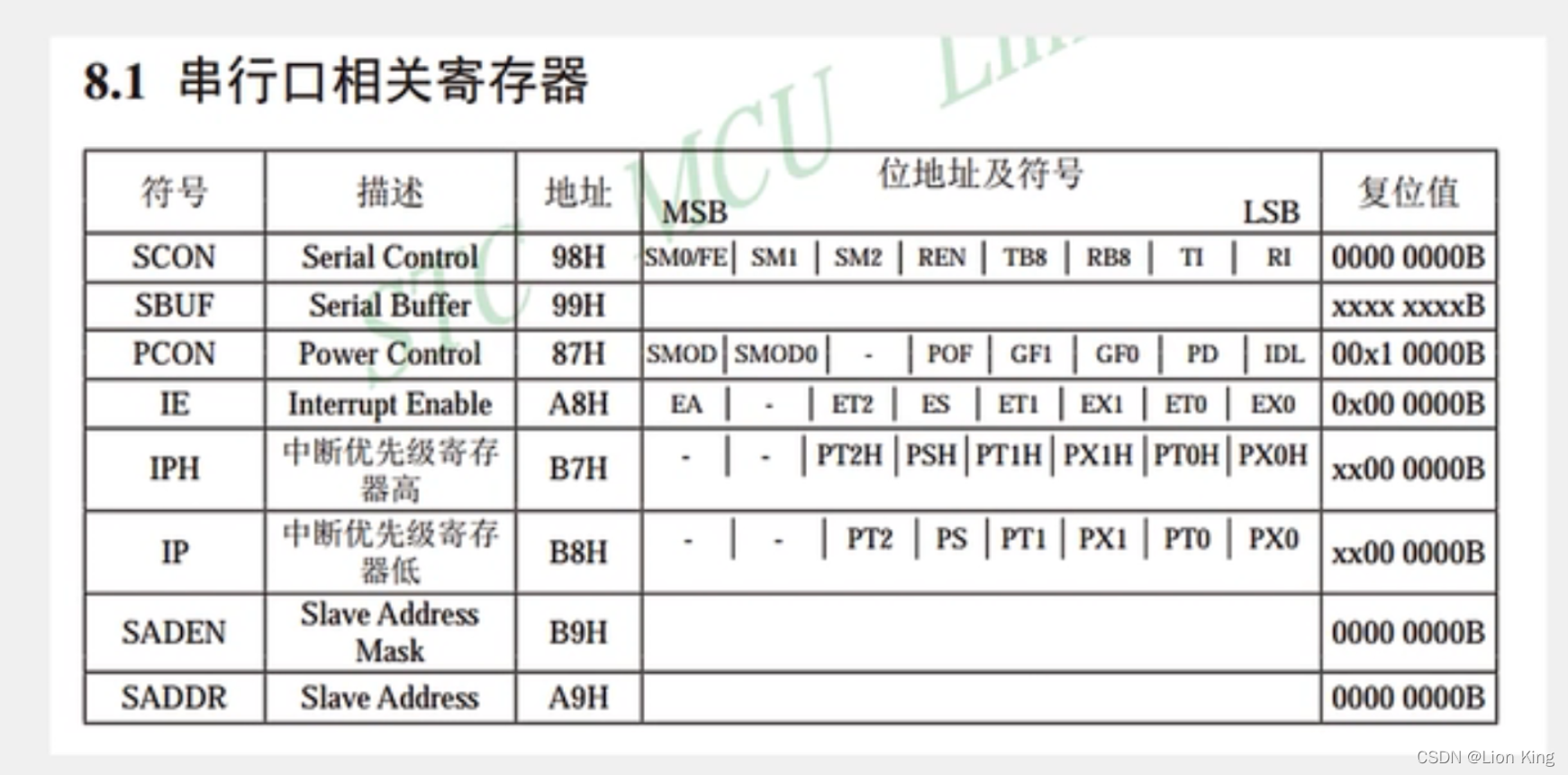

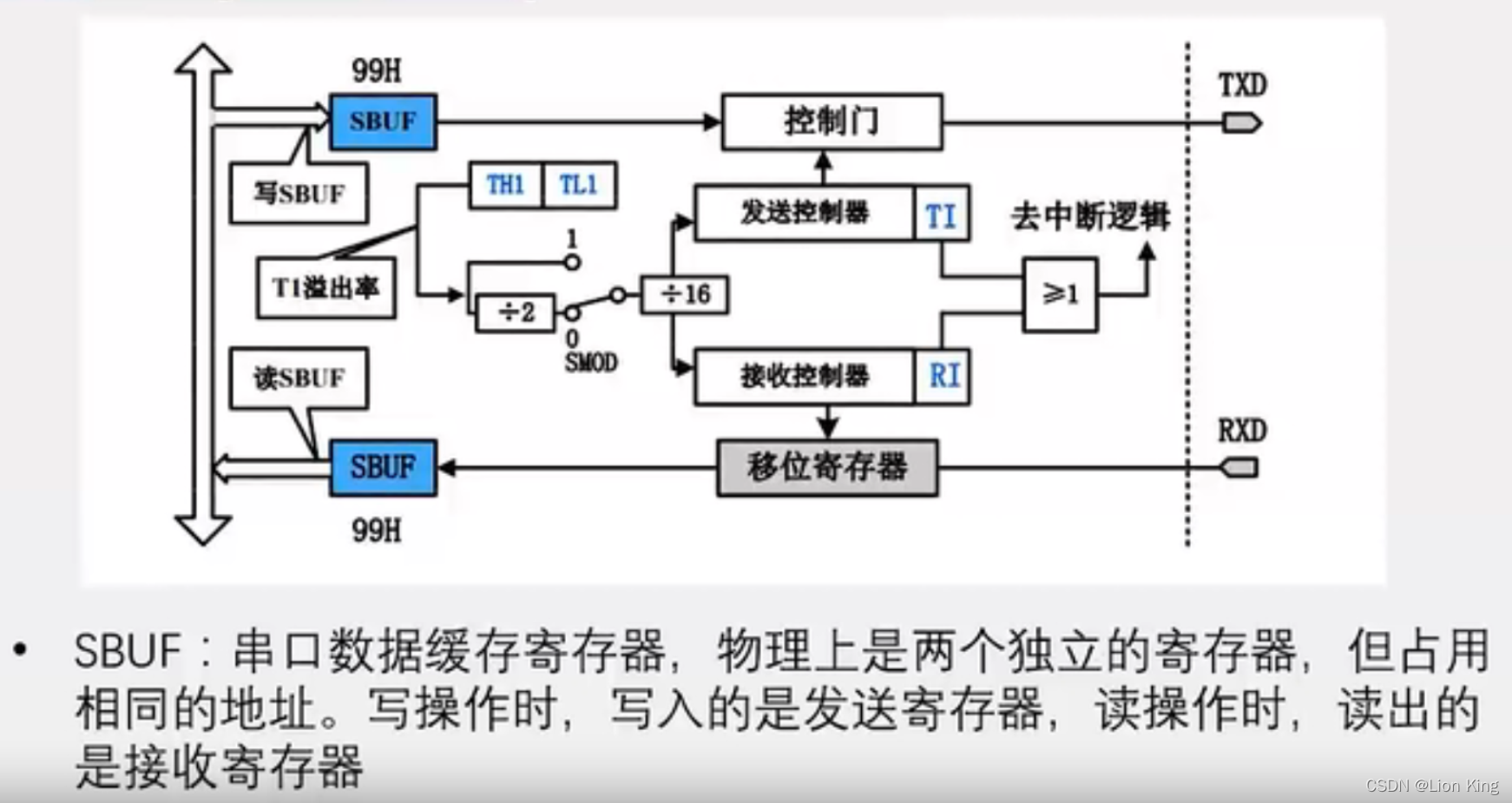

 10、串口相关寄存器


C语言：51单片机看这一篇就够了,第69张


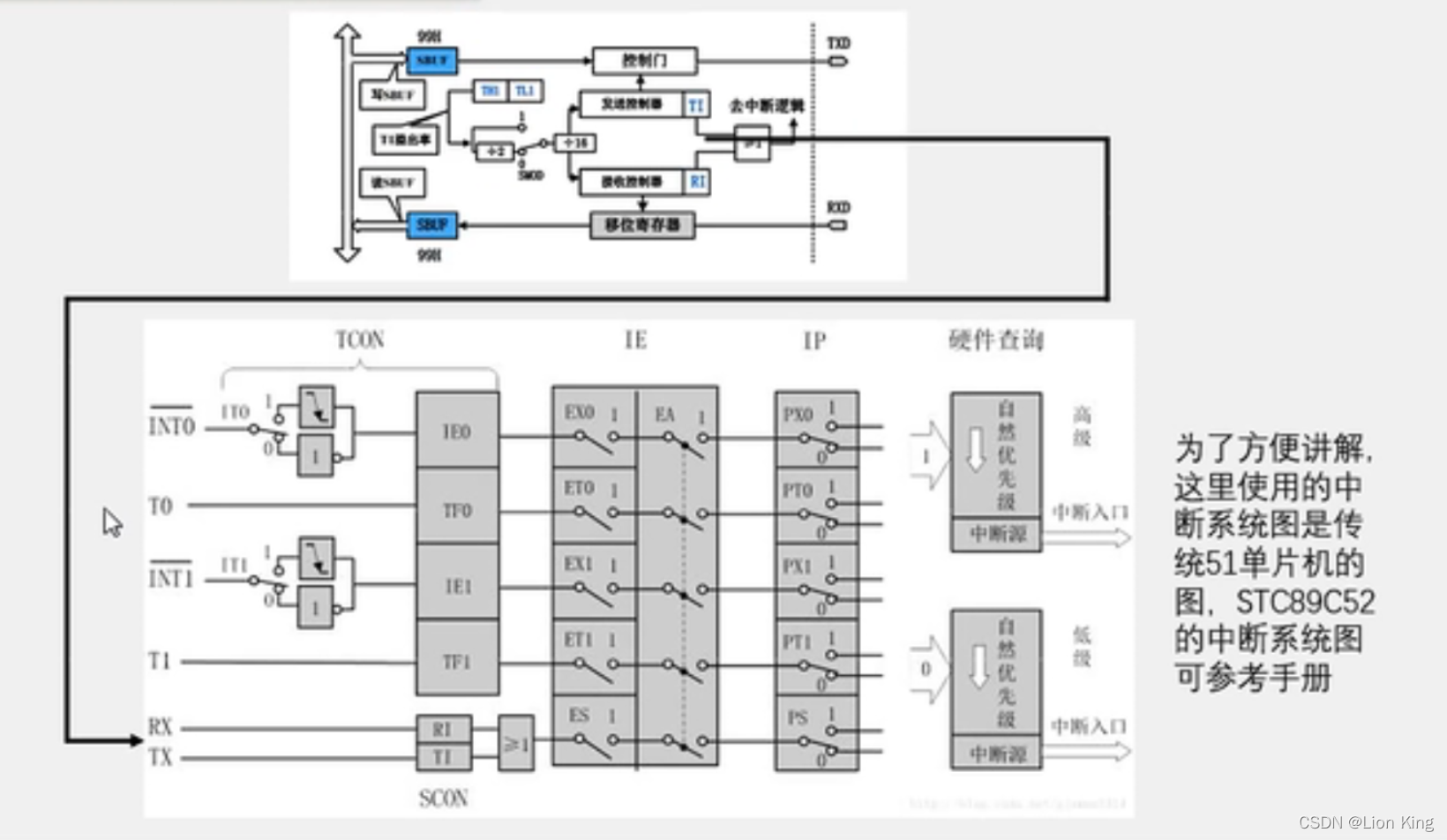

 11、串口和中断系统


C语言：51单片机看这一篇就够了,第70张


11、使用工具生成串口配置


C语言：51单片机看这一篇就够了,第71张


 12、编写程序


main.c


#include
#include "Delay.h"
#include "UART.h"
unsigned char Sec;
void main()
{
	UartInit();
	while(1)
	{
		UART_SendByte(Sec);
		Sec++;
		Delay(1);  // 必要的延时，避免误差导致乱码，没误差的时候可以不需要
	}
}


UART.c


#include
void UartInit(void)		//4800bps@11.0592MHz
{
	PCON &= 0x80;		//波特率不倍速
	SCON = 0x40;		//8位数据,可变波特率
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x20;		//设置定时器模式
	TL1 = 0xFA;		//设置定时初始值
	TH1 = 0xFA;		//设置定时重载值
	ET1 = 0;		//禁止定时器%d中断
	TR1 = 1;		//定时器1开始计时
}
void UART_SendByte(unsigned char Byte)
{
	SBUF=Byte;  // 根据硬件原理，操作寄存器
	while(TI==0);  // 操作寄存器，检测是否完成
	TI=0;  // 按要求重新赋值为0
}


UART.h


#ifndef __UART_H__
#define __UART_H__
void UartInit(void);
void UART_SendByte(unsigned char Byte);
#endif



其他文件：复制之前写的模块即可。


13、调试程序


C语言：51单片机看这一篇就够了,第72张


二十、单片机实操十八：电脑通过串口控制LED


1、编写程序


#include
#include "Delay.h"
#include "UART.h"
unsigned char Sec;
void main()
{
	UartInit();
	while(1)
	{
	}
}
void UART_Routine() interrupt 4
{
	if(RI==1)
	{
		P2=~SBUF;  // 读寄存器的数据
		UART_SendByte(SBUF);
		RI=0;  // 说明书要求手动复位
	}
}


其他文件：复制之前写的模块即可。


2、波特率计算

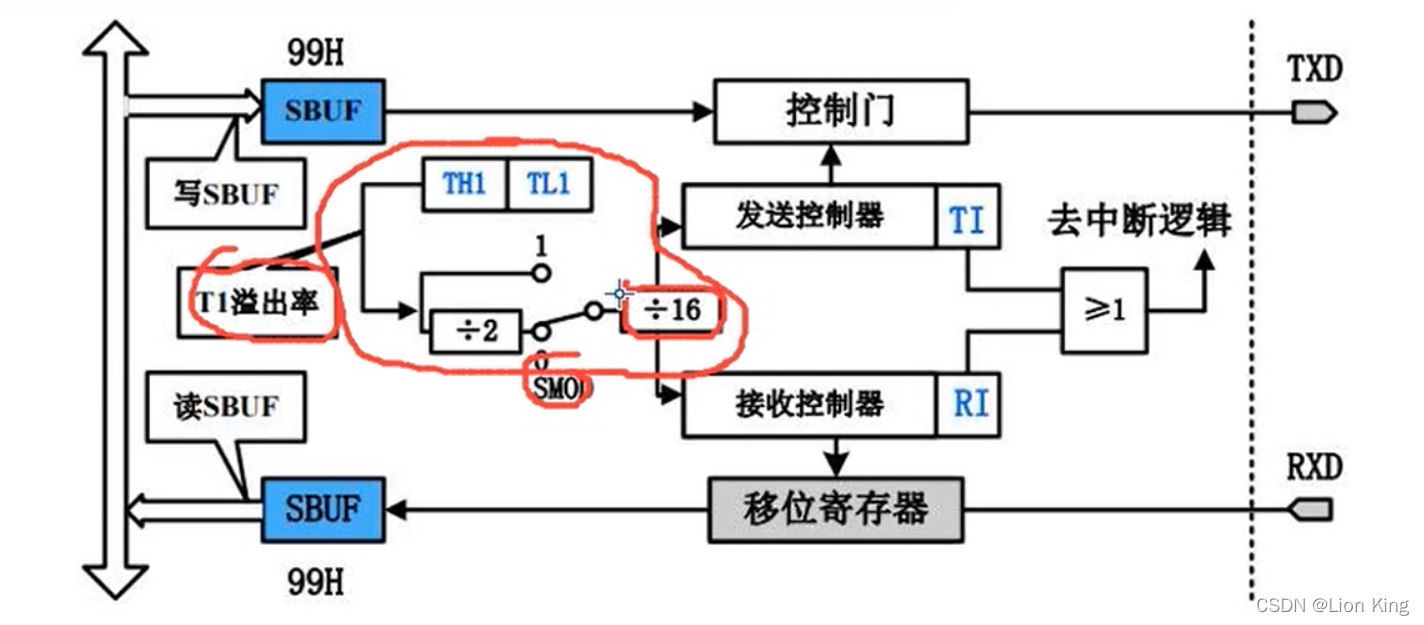

（1）内部逻辑图


C语言：51单片机看这一篇就够了,第73张

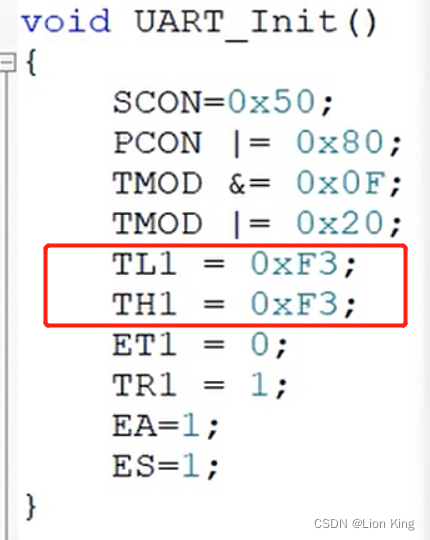

（2）配置的定时初值


C语言：51单片机看这一篇就够了,第74张


 （3）计算方式


 F3=243；


256-243=13us；


每记13次数，溢出1次;


1/13=0.0769230769230769MHz;


0.0769230769230769/16=0.0048076923076923MHz=4,807.692307692308HZ

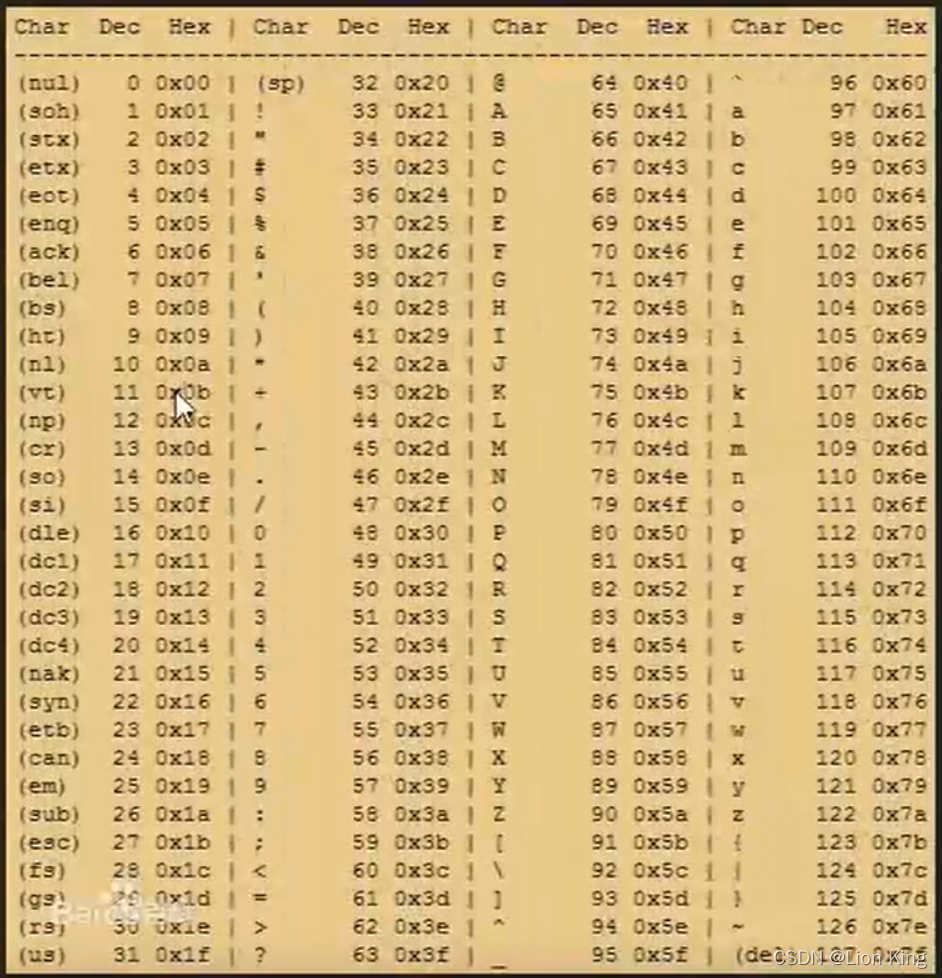

3、ASCII码编码表


文本模式与Hex模式对应情况。


C语言：51单片机看这一篇就够了,第75张


二十一、单片机实操十九：LED点阵屏与显示图形

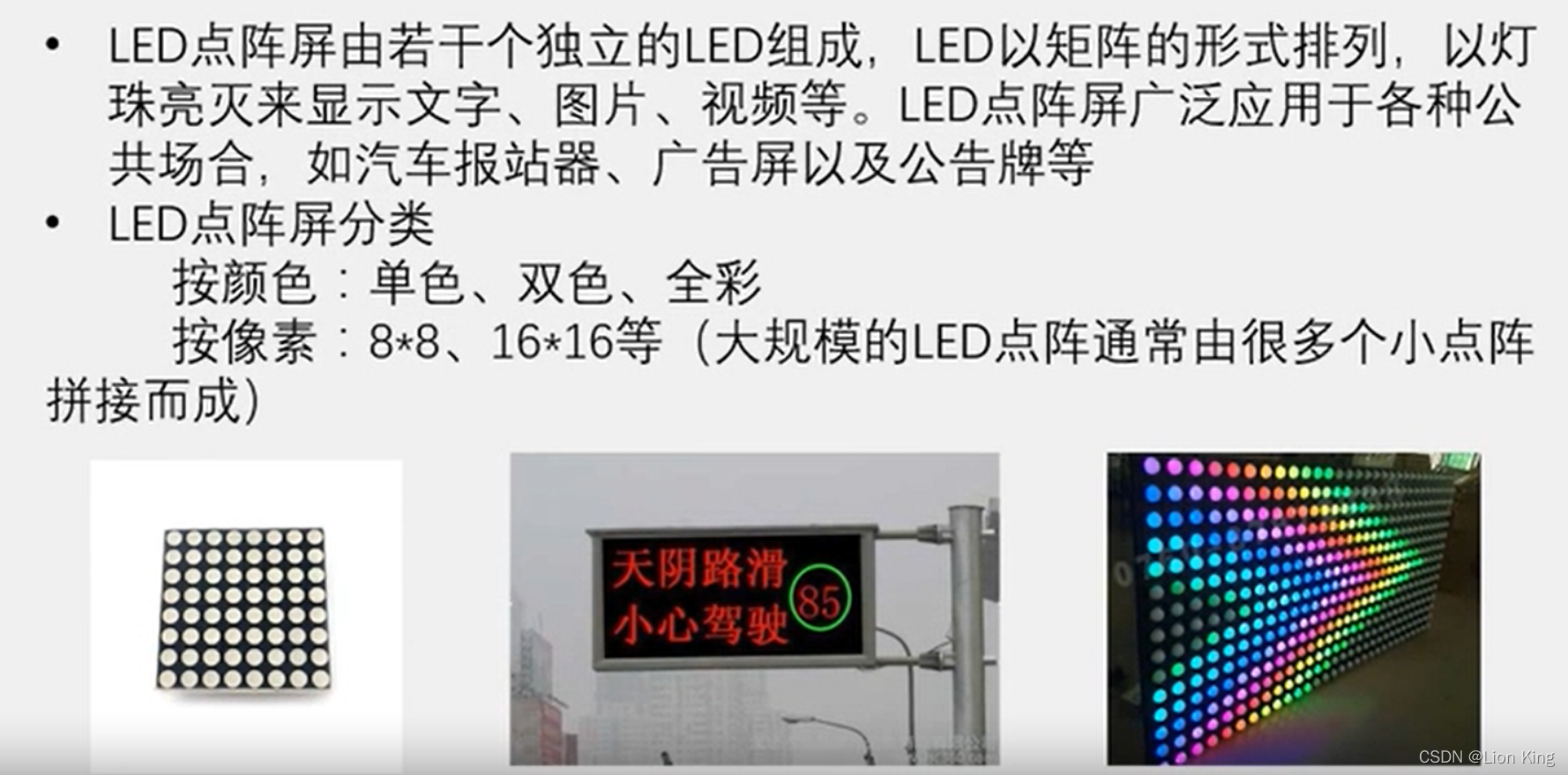

1、LED点阵屏介绍

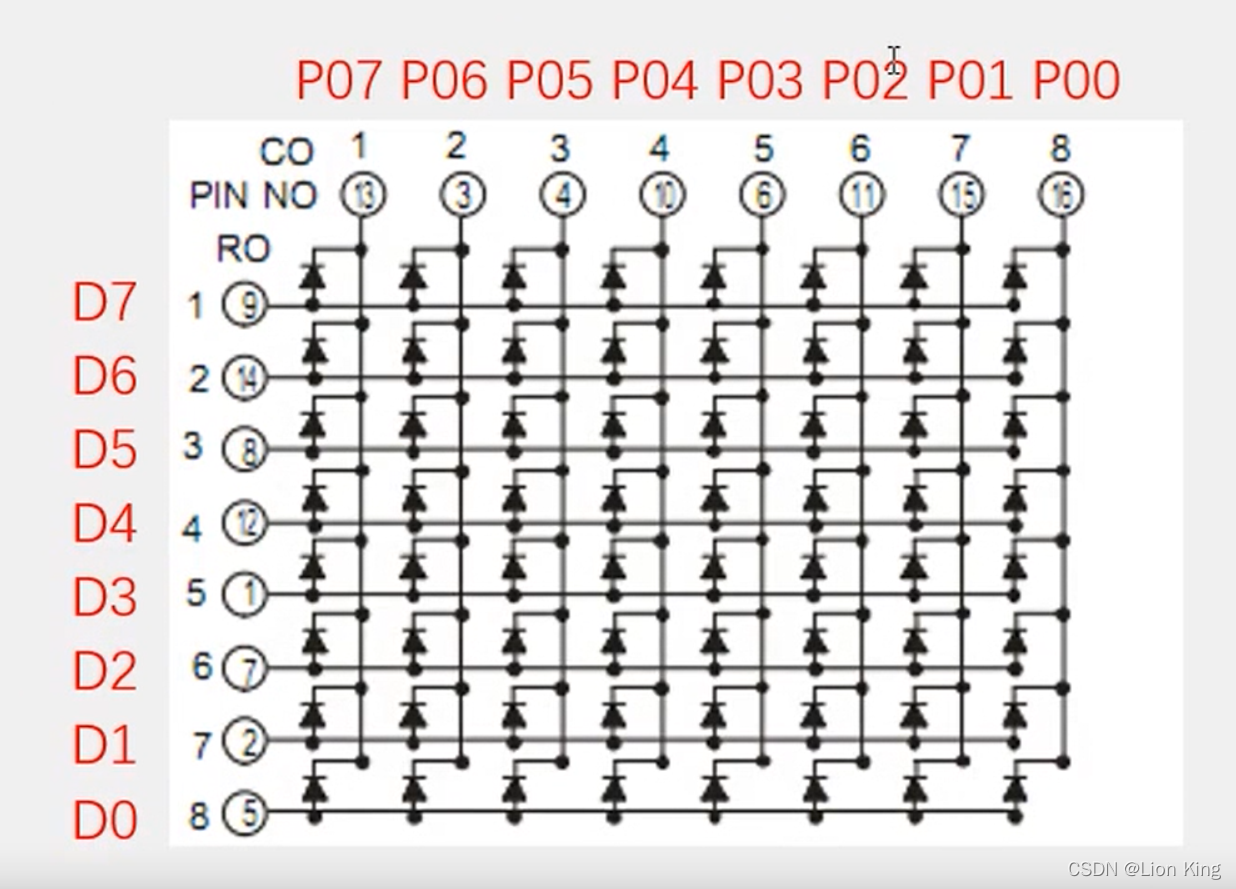

C语言：51单片机看这一篇就够了,第76张


 2、显示原理


C语言：51单片机看这一篇就够了,第77张


 3、74HC595模块原理图

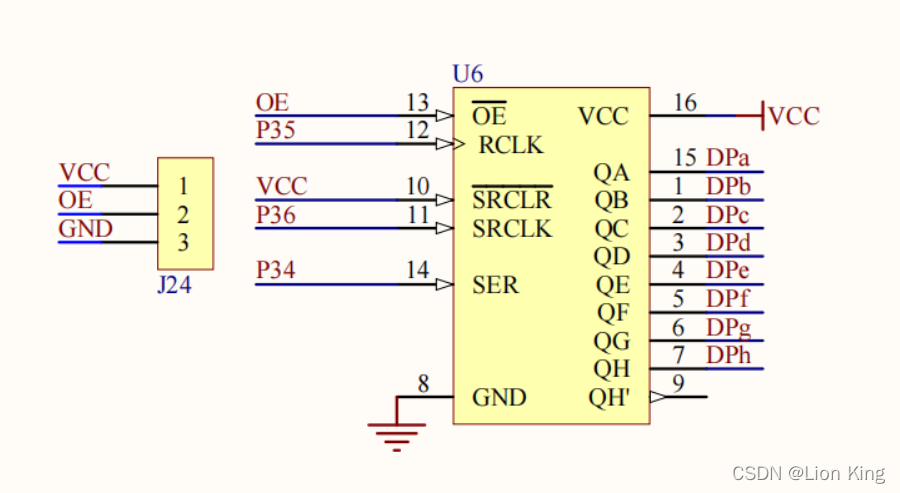

C语言：51单片机看这一篇就够了,第78张

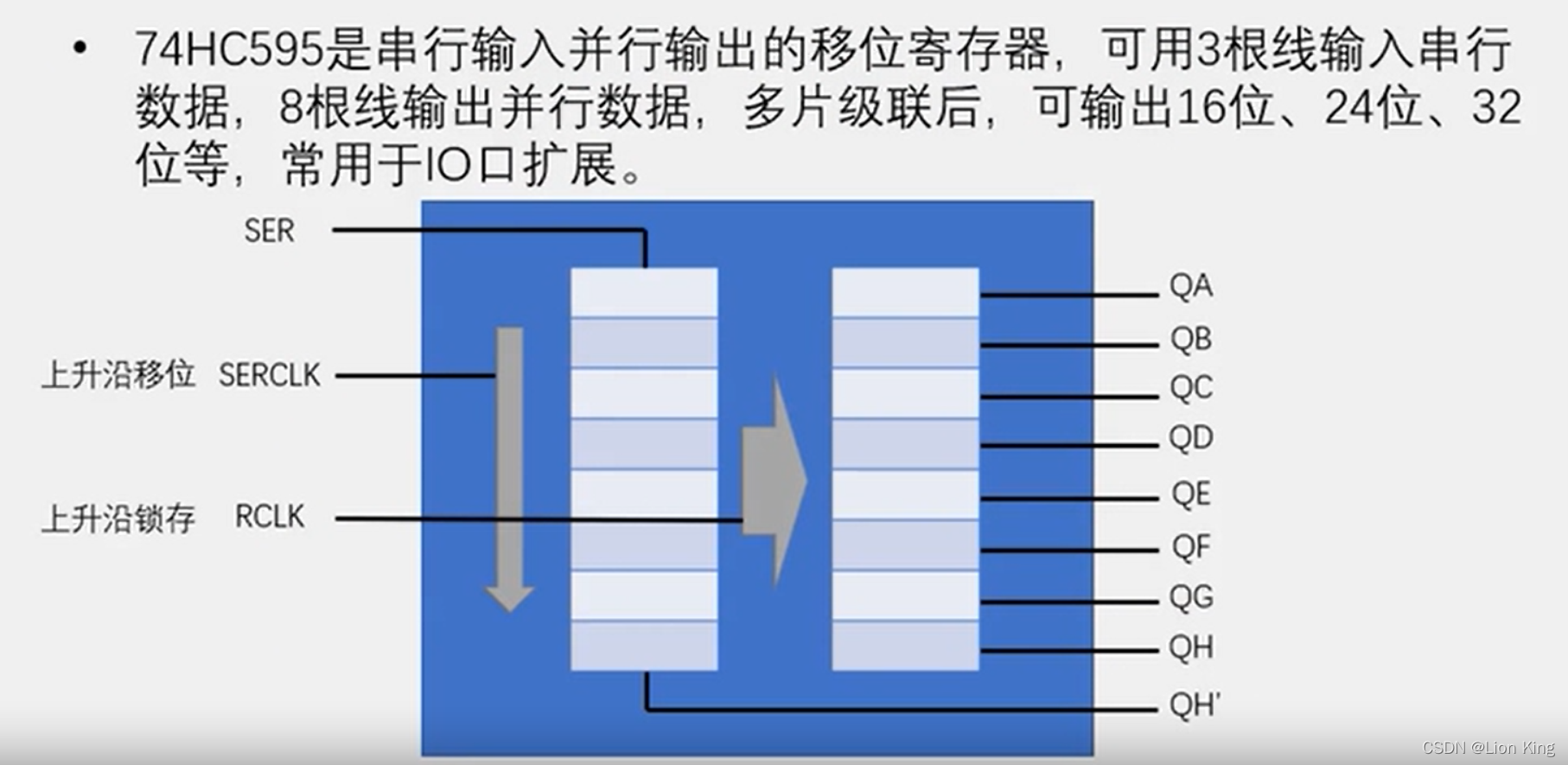

4、74HC595介绍


C语言：51单片机看这一篇就够了,第79张


 5、接线


OE要通过跳线帽与GND相连，而开发板默认OE与VCC相连，因此需要操作。


6、开发板引脚对应关系


C语言：51单片机看这一篇就够了,第80张

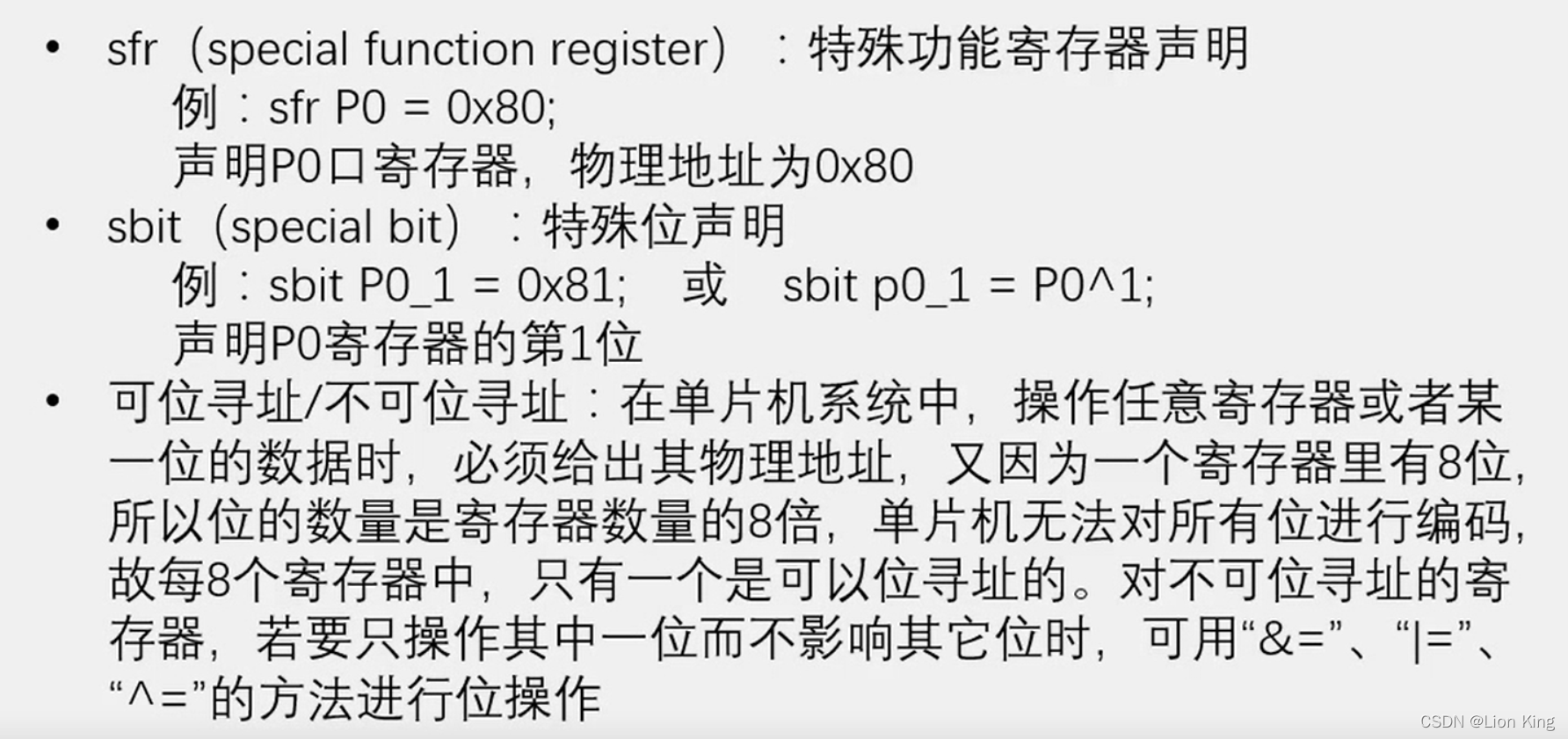

7、C51的sfr、sbit


C语言：51单片机看这一篇就够了,第81张


8、编写程序


main.c


#include
#include "Delay.H"
sbit RCK=P3^5;  //RCLK
sbit SCK=P3^6;  //SRCLK
sbit SER=P3^4;	//SER
#define MATRIX_LED_PORT  P0
void _74HC595_WriteByte(unsigned char Byte)
{
//	SER=Byte&0x80;  //一般是0、1赋值，不过，如果非0，都会当作1
//	SCK=1;
//	SCK=0;
//	SER=Byte&0x60;
//	SCK=1;
//	SCK=0;
	unsigned char i;
	for(i=0;i<8;i++)
	{
		SER=Byte&(0x80>>i);
		SCK=1;
		SCK=0;
	}
		RCK=1;
		RCK=0;
}
void MatrixLED_ShowColumn(unsigned char Column, Data)
{
	_74HC595_WriteByte(Data);
//	if(Column==0){P0=~0x80;}
//	if(Column==1){P0=~0x40;}
	MATRIX_LED_PORT=~(0x80>>Column);
	Delay(1);
	MATRIX_LED_PORT=0xFF;

}
void main()
{
	SCK=0;
	RCK=0;
	while(1)
	{
//		_74HC595_WriteByte(0xAA);
		MatrixLED_ShowColumn(0,0x80);
		MatrixLED_ShowColumn(1,0x40);
		MatrixLED_ShowColumn(2,0x20);
		MatrixLED_ShowColumn(3,0x10);
	}
}


二十二、单片机实操二十：LED点阵屏显示动画

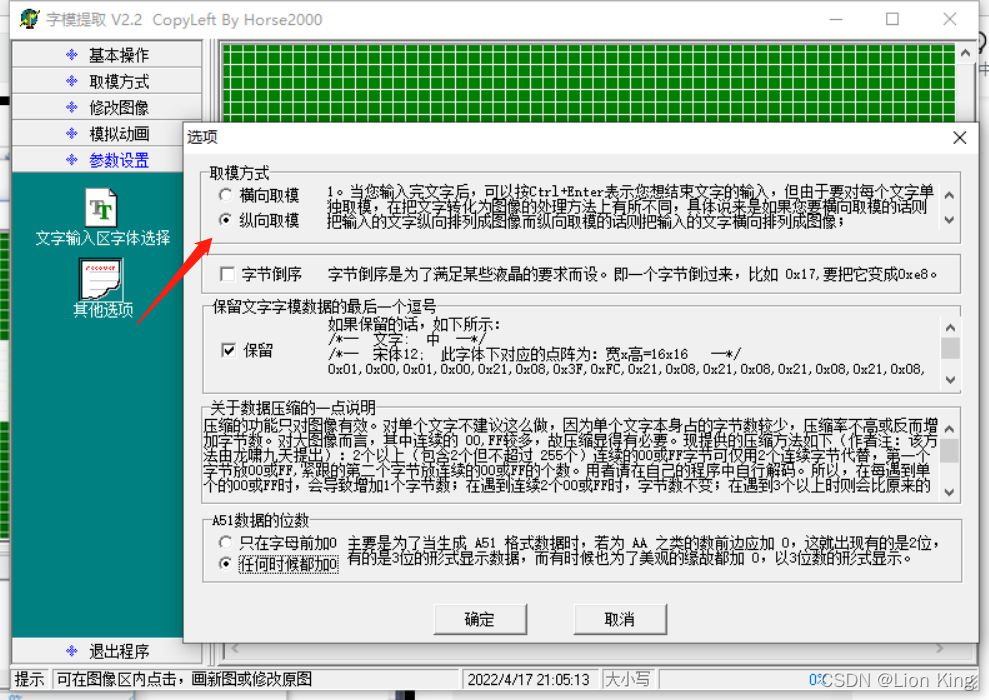

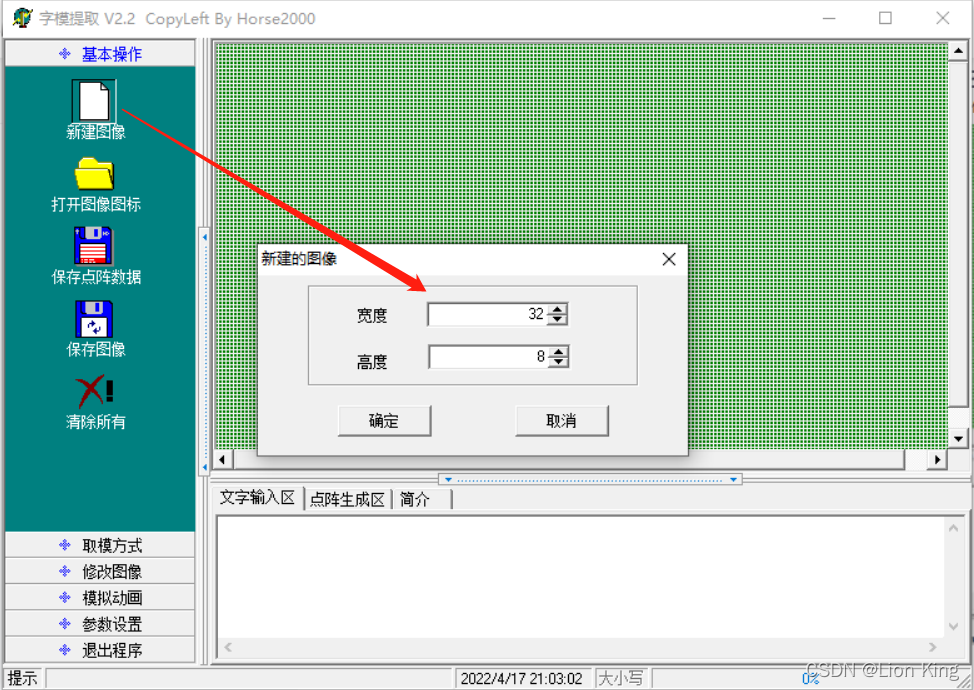

1、字模提取软件

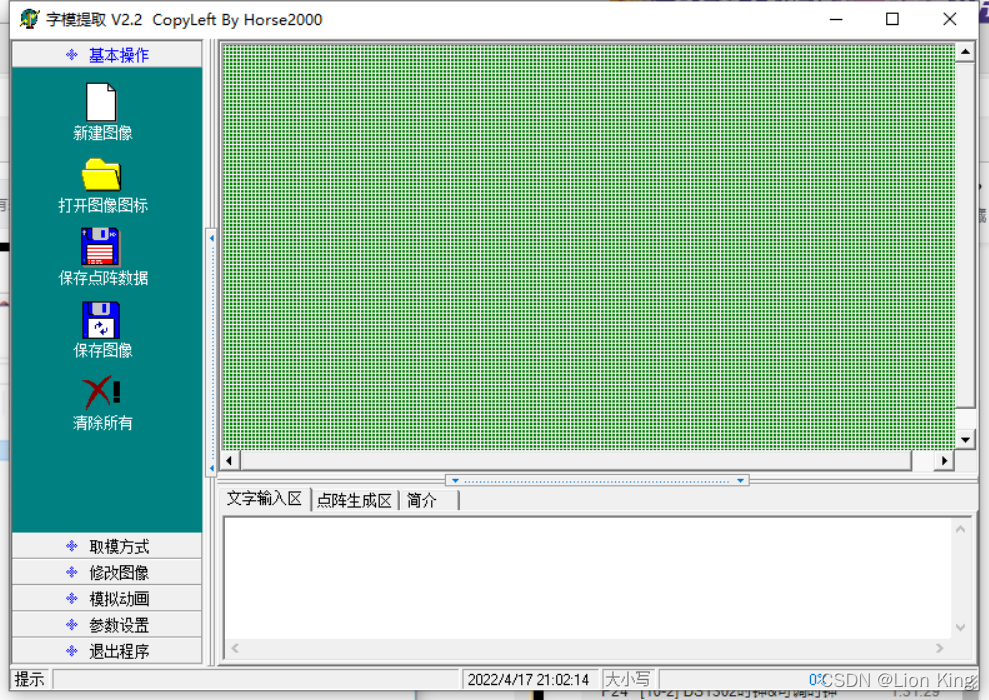

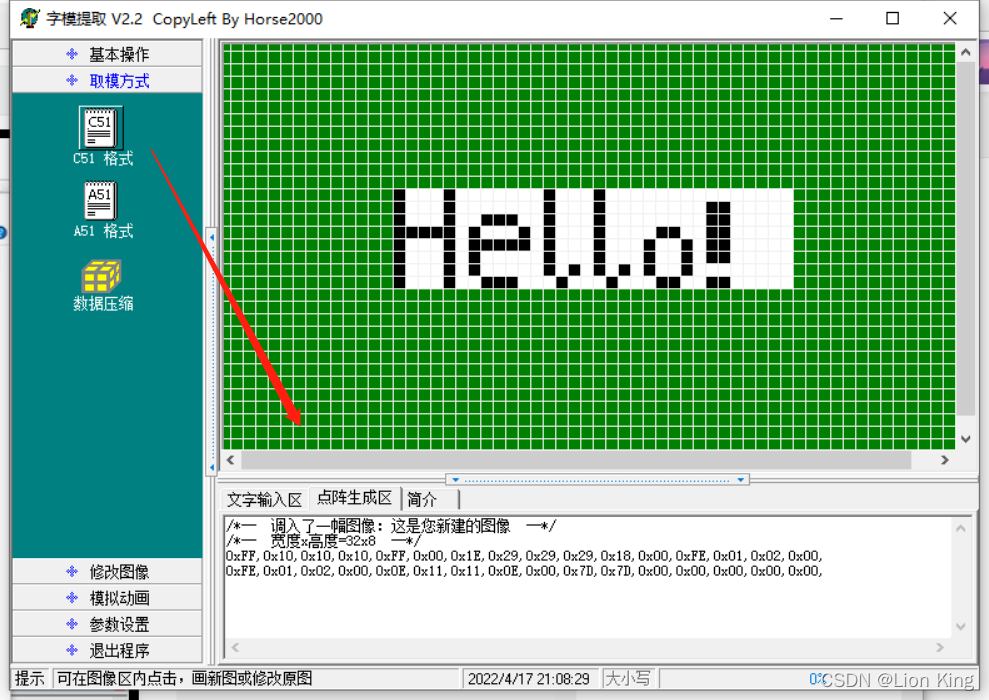

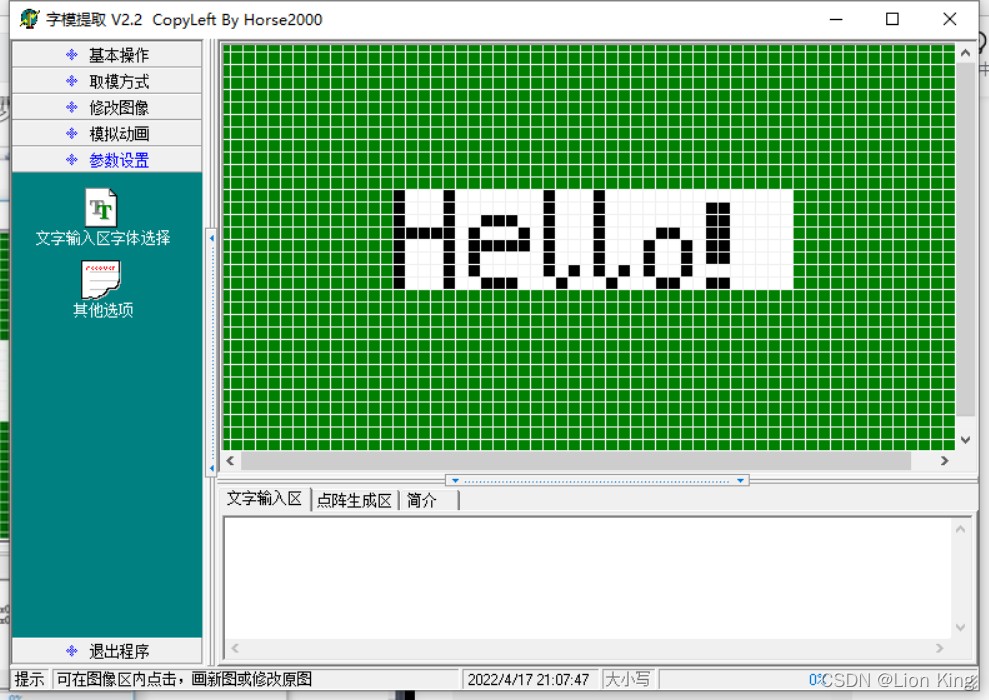

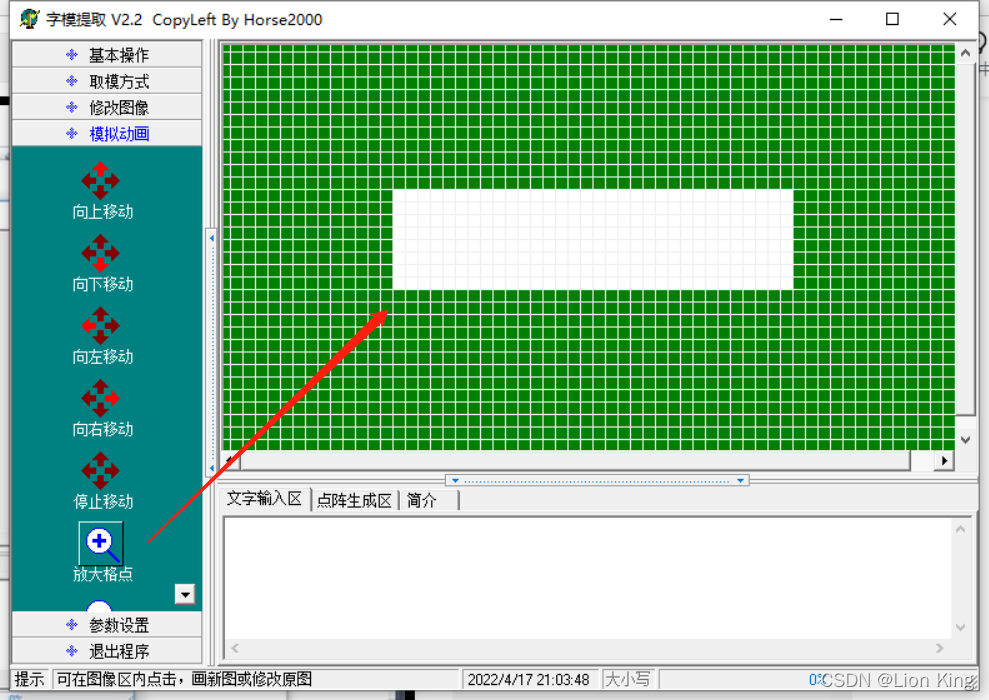

C语言：51单片机看这一篇就够了,第82张


 C语言：51单片机看这一篇就够了,第83张


 C语言：51单片机看这一篇就够了,第84张


 C语言：51单片机看这一篇就够了,第85张


C语言：51单片机看这一篇就够了,第86张


 C语言：51单片机看这一篇就够了,第87张


 取出数据如下，将作为程序数组使用：


0xFF,0x10,0x10,0x10,0xFF,0x00,0x1E,0x29,0x29,0x29,0x18,0x00,0xFE,0x01,0x02,0x00,
0xFE,0x01,0x02,0x00,0x0E,0x11,0x11,0x0E,0x00,0x7D,0x7D,0x00,0x00,0x00,0x00,0x00,


2、编写程序


main.c


#include
#include "Delay.H"
#include "MatrixLED.H"
unsigned char Animation[]={
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,  // 为了显示更好看,避免第一列直接显示字符本身
0xFF,0x10,0x10,0x10,0xFF,0x00,0x1E,0x29,0x29,0x29,0x18,0x00,0xFE,0x01,0x02,0x00,
0xFE,0x01,0x02,0x00,0x0E,0x11,0x11,0x0E,0x00,0x7D,0x7D,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,  // 为了显示更好看
};
void main()
{
	unsigned char i, Offset=1, Count=0;
	while(1)
	{
	for(i=0;i<8;i++)
		{
			MatrixLED_ShowColumn(i,Animation[i+Offset]);
		}
		Count++;
		if(Count>10)
		{
			Count=0;
			Offset++;
			if(Offset>40)
			{
			Offset=0; //防止数组溢出
			}
		}
	}
}


MatrixLED.c


#include
#include "Delay.H"
sbit RCK=P3^5;  //RCLK
sbit SCK=P3^6;  //SRCLK
sbit SER=P3^4;	//SER
#define MATRIX_LED_PORT  P0
void _74HC595_WriteByte(unsigned char Byte)
{
//	SER=Byte&0x80;  //一般是0、1赋值，不过，如果非0，都会当作1
//	SCK=1;
//	SCK=0;
//	SER=Byte&0x60;
//	SCK=1;
//	SCK=0;
	unsigned char i;
	for(i=0;i<8;i++)
	{
		SER=Byte&(0x80>>i);
		SCK=1;
		SCK=0;
	}
		RCK=1;
		RCK=0;
}
void MatrixLED_Init()
{
	SCK=0;
	RCK=0;
}
void MatrixLED_ShowColumn(unsigned char Column, Data)
{
	_74HC595_WriteByte(Data);
//	if(Column==0){P0=~0x80;}
//	if(Column==1){P0=~0x40;}
	MATRIX_LED_PORT=~(0x80>>Column);
	Delay(1);
	MATRIX_LED_PORT=0xFF;

}



MatrixLED.h


#ifndef __MATRIXLED_H__
#define __MATRIXLED_H__
void MatrixLED_ShowColumn(unsigned char Column, Data);
void MatrixLED_Init();
#endif



3、注意事项


将数据放在flash里面，用来避免内存被消耗过多，但这种数据是不能更改的，方法如下：


将


unsigned char Animation[]


改为


unsigned char code Animation[]


二十三、单片机实操二十一：DS1302实时时钟


1、DS1302介绍

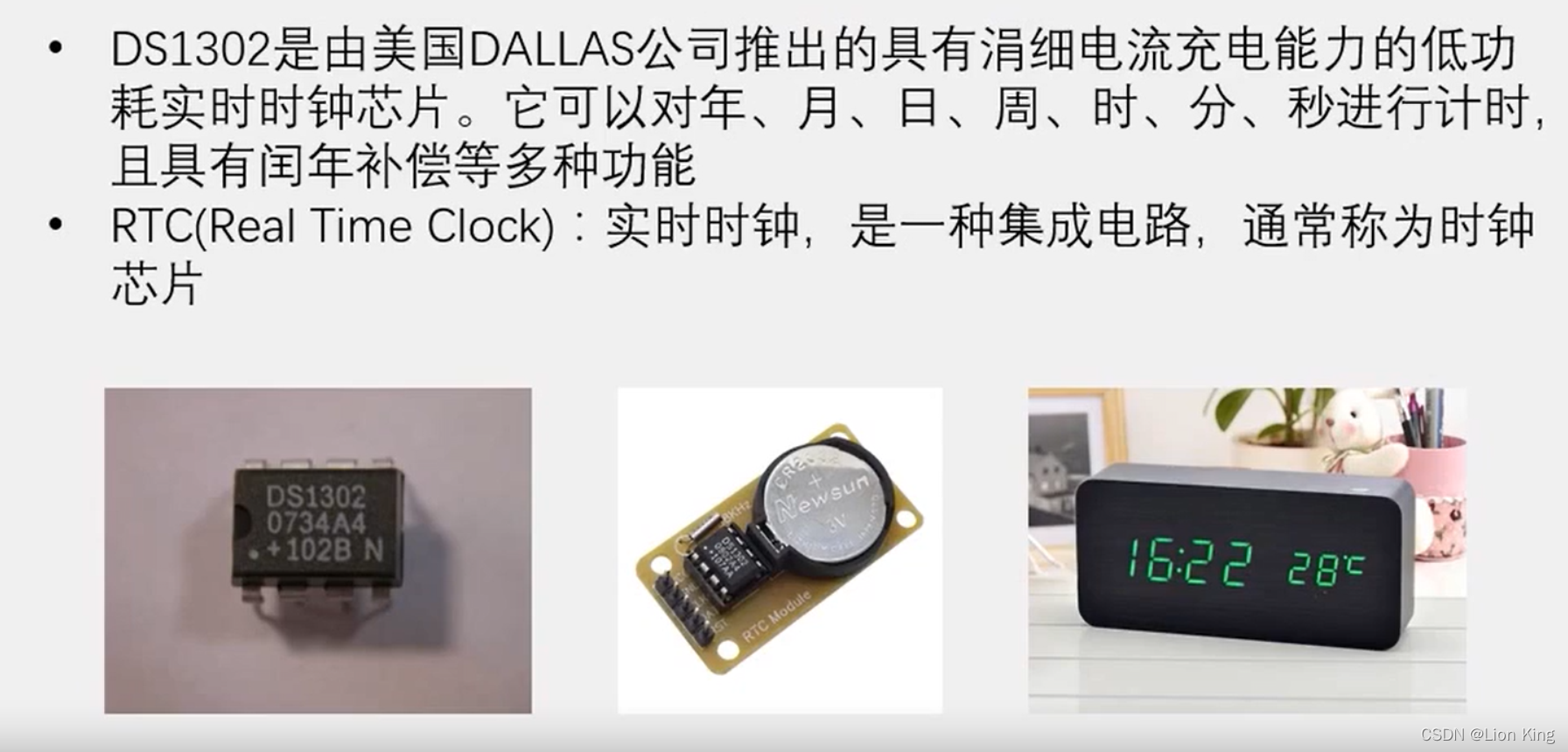

C语言：51单片机看这一篇就够了,第88张


2、引脚定义和应用电路


C语言：51单片机看这一篇就够了,第89张


3、内部结构图

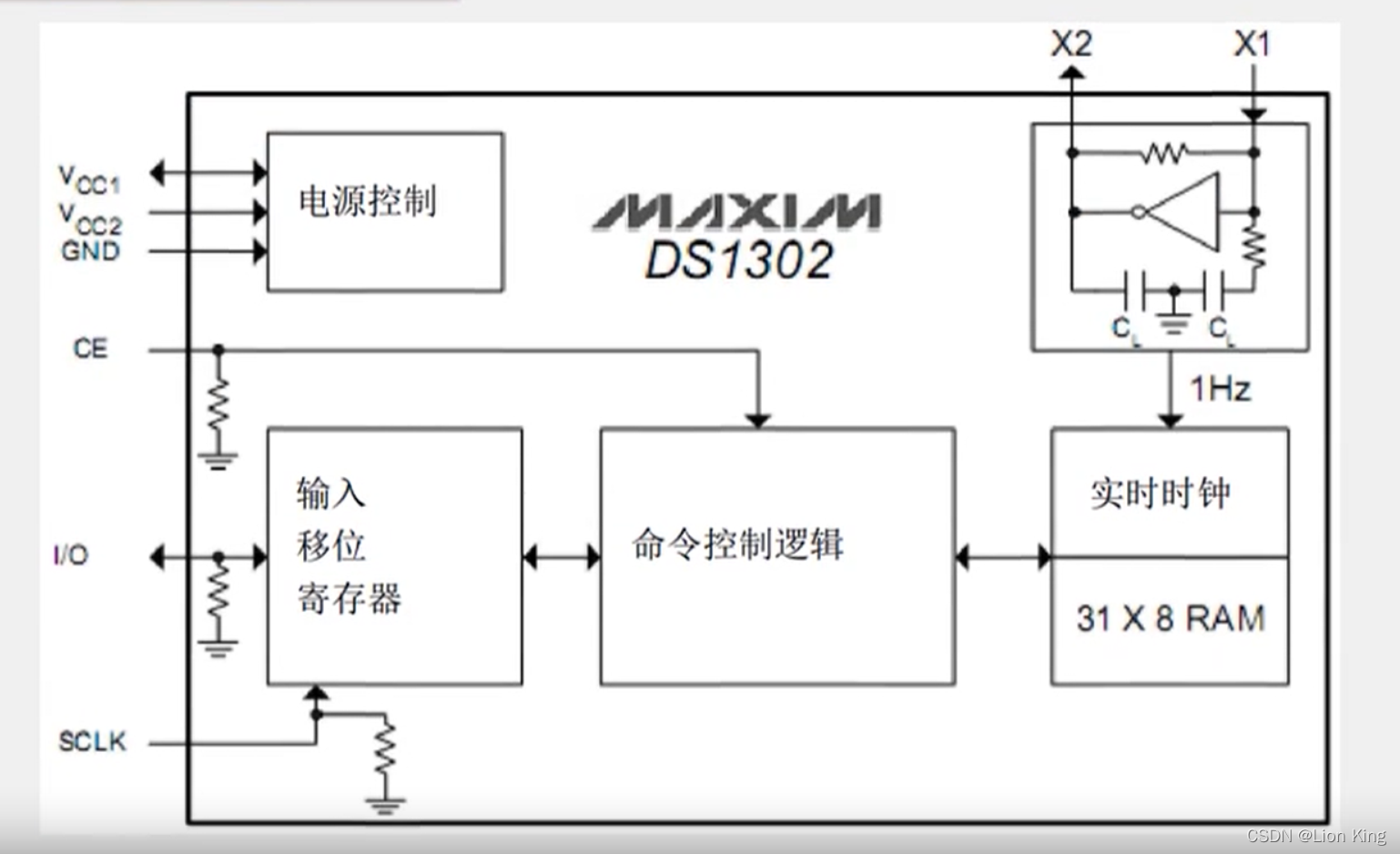

C语言：51单片机看这一篇就够了,第90张


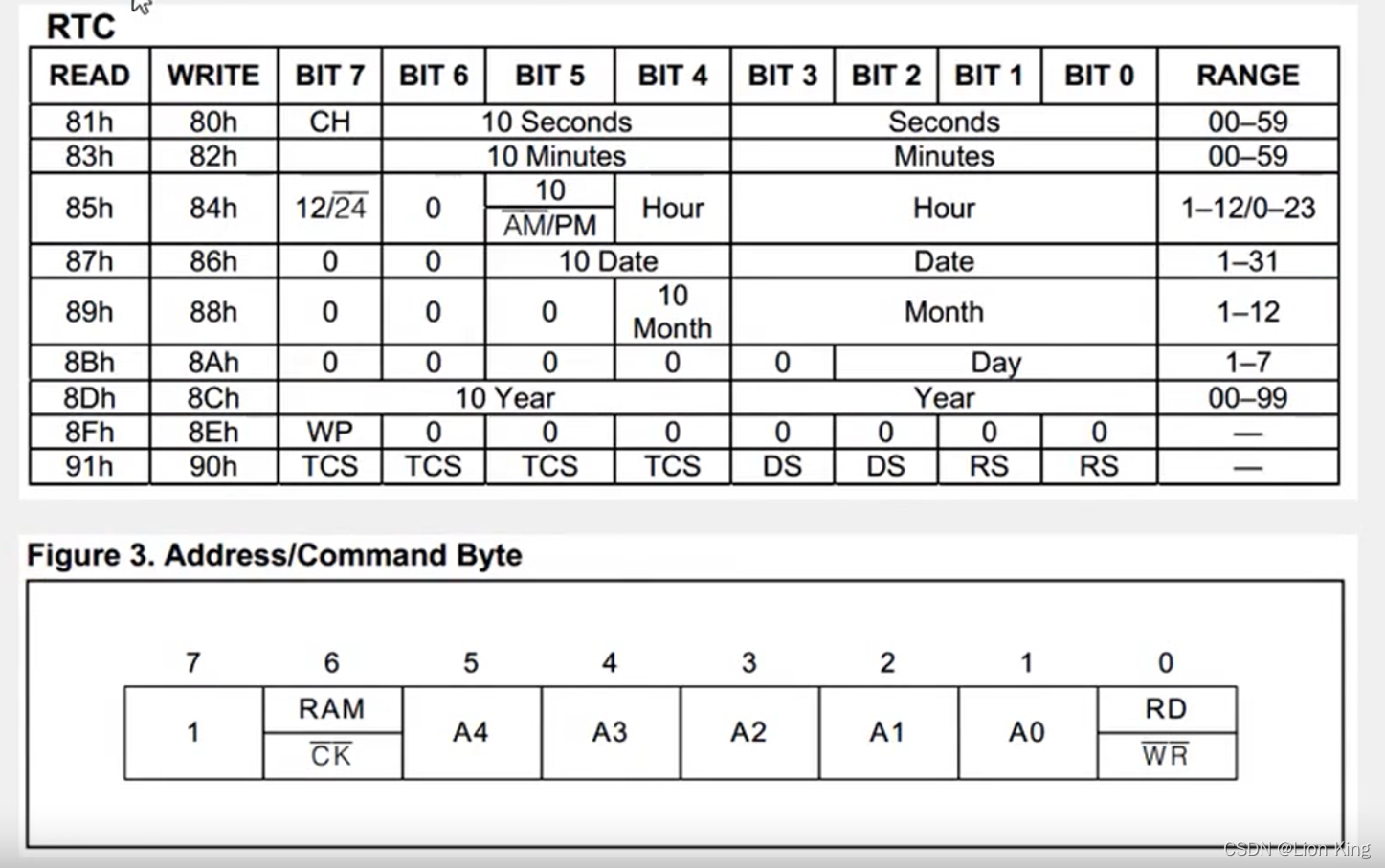

4、寄存器定义


C语言：51单片机看这一篇就够了,第91张


 5、时序定义

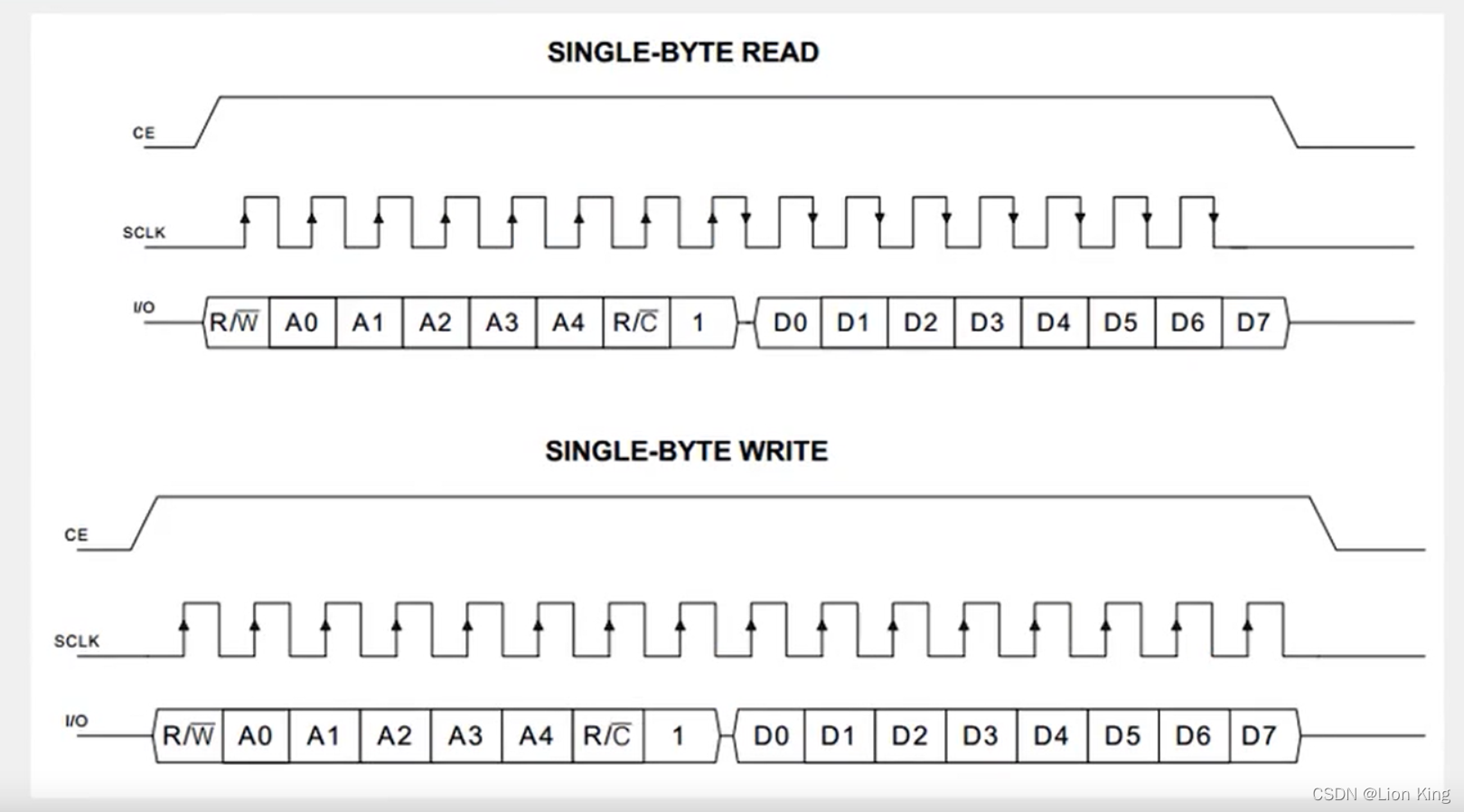

C语言：51单片机看这一篇就够了,第92张


 6、BCD码


C语言：51单片机看这一篇就够了,第93张


7、编写代码


main.c


#include
#include "LCD1602.h"
#include "DS1302.h"
//  unsigned char Second, Minute;
void main()
{
	LCD_Init();
	DS1302_Init();

//	DS1302_WriteByte(0x8E, 0x00);  // 解除芯片写保护，避免数值不动
//	DS1302_WriteByte(0x80, 0x54);

	DS1302_SetTime();

	while(1)
	{
		DS1302_ReadTime();
		LCD_ShowNum(1,1,DS1302_TIME[0],2);
		LCD_ShowNum(1,4,DS1302_TIME[1],2);
		LCD_ShowNum(1,7,DS1302_TIME[2],2);
		LCD_ShowNum(2,1,DS1302_TIME[3],2);
		LCD_ShowNum(2,4,DS1302_TIME[4],2);
		LCD_ShowNum(2,7,DS1302_TIME[5],2);
//		Second=DS1302_ReadByte(0x81);
//		Minute=DS1302_ReadByte(0x83);
//		LCD_ShowNum(2,1,Second/16*10+Second%16,2);
//		LCD_ShowNum(2,3,Minute/16*10+Minute%16,2);
	}
}


DS1302.c


#include
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;
#define DS1302_SECOND 0x80
#define DS1302_MINUTE 0x82
#define DS1302_HOUR 0x84
#define DS1302_DATE 0x86
#define DS1302_MONTH 0x88
#define DS1302_DAY 0x8A
#define DS1302_YEAR 0x8C
#define DS1302_WP 0x8E
unsigned char DS1302_TIME[]={19,11,16,12,59,55,6};
void DS1302_Init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}
void DS1302_WriteByte(unsigned char Command, Data)
{
	unsigned char i;
	DS1302_CE=1;

//	DS1302_IO=Command&0x01;
//	DS1302_SCLK=1;  // 速度慢可以不加延时，有些速度快的芯片需要增加延时
//	DS1302_SCLK=0;
//
//	DS1302_IO=Command&0x02;
//	DS1302_SCLK=1;
//	DS1302_SCLK=0;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<

DS1302.h


#ifndef __DS1302_H__
#define __DS1302_H__
extern unsigned char DS1302_TIME[];  // 声明数组
void DS1302_Init(void);
void DS1302_WriteByte(unsigned char Command, Data);
unsigned char DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);
#endif



二十四、单片机实操二十二：DS1302可调时钟


1、编写程序


main.c


#include
#include "LCD1602.h"
#include "DS1302.h"
#include "Key.h"
#include "Timer0.h"
unsigned char KeyNum,MODE,TimeSetSelect,TimeSetFlashFlag;
void TimeShow(void)//时间显示功能
{
	DS1302_ReadTime();//读取时间
	LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年
	LCD_ShowNum(1,4,DS1302_Time[1],2);//显示月
	LCD_ShowNum(1,7,DS1302_Time[2],2);//显示日
	LCD_ShowNum(2,1,DS1302_Time[3],2);//显示时
	LCD_ShowNum(2,4,DS1302_Time[4],2);//显示分
	LCD_ShowNum(2,7,DS1302_Time[5],2);//显示秒
}
void TimeSet(void)//时间设置功能
{
	if(KeyNum==2)//按键2按下
	{
		TimeSetSelect++;//设置选择位加1
		TimeSetSelect%=6;//越界清零
	}
	if(KeyNum==3)//按键3按下
	{
		DS1302_Time[TimeSetSelect]++;//时间设置位数值加1
		if(DS1302_Time[0]>99){DS1302_Time[0]=0;}//年越界判断
		if(DS1302_Time[1]>12){DS1302_Time[1]=1;}//月越界判断
		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
		{
			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}//大月
		}
		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}//小月
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}//闰年2月
			}
			else
			{
				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}//平年2月
			}
		}
		if(DS1302_Time[3]>23){DS1302_Time[3]=0;}//时越界判断
		if(DS1302_Time[4]>59){DS1302_Time[4]=0;}//分越界判断
		if(DS1302_Time[5]>59){DS1302_Time[5]=0;}//秒越界判断
	}
	if(KeyNum==4)//按键3按下
	{
		DS1302_Time[TimeSetSelect]--;//时间设置位数值减1
		if(DS1302_Time[0]<0){DS1302_Time[0]=99;}//年越界判断
		if(DS1302_Time[1]<1){DS1302_Time[1]=12;}//月越界判断
		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
		{
			if(DS1302_Time[2]<1){DS1302_Time[2]=31;}//大月
			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]<1){DS1302_Time[2]=30;}//小月
			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=29;}//闰年2月
				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}
			}
			else
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=28;}//平年2月
				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}
			}
		}
		if(DS1302_Time[3]<0){DS1302_Time[3]=23;}//时越界判断
		if(DS1302_Time[4]<0){DS1302_Time[4]=59;}//分越界判断
		if(DS1302_Time[5]<0){DS1302_Time[5]=59;}//秒越界判断
	}
	//更新显示，根据TimeSetSelect和TimeSetFlashFlag判断可完成闪烁功能
	if(TimeSetSelect==0 && TimeSetFlashFlag==1){LCD_ShowString(1,1,"  ");}
	else {LCD_ShowNum(1,1,DS1302_Time[0],2);}
	if(TimeSetSelect==1 && TimeSetFlashFlag==1){LCD_ShowString(1,4,"  ");}
	else {LCD_ShowNum(1,4,DS1302_Time[1],2);}
	if(TimeSetSelect==2 && TimeSetFlashFlag==1){LCD_ShowString(1,7,"  ");}
	else {LCD_ShowNum(1,7,DS1302_Time[2],2);}
	if(TimeSetSelect==3 && TimeSetFlashFlag==1){LCD_ShowString(2,1,"  ");}
	else {LCD_ShowNum(2,1,DS1302_Time[3],2);}
	if(TimeSetSelect==4 && TimeSetFlashFlag==1){LCD_ShowString(2,4,"  ");}
	else {LCD_ShowNum(2,4,DS1302_Time[4],2);}
	if(TimeSetSelect==5 && TimeSetFlashFlag==1){LCD_ShowString(2,7,"  ");}
	else {LCD_ShowNum(2,7,DS1302_Time[5],2);}
}
void main()
{
	LCD_Init();
	DS1302_Init();
	Timer0Init();
	LCD_ShowString(1,1,"  -  -  ");//静态字符初始化显示
	LCD_ShowString(2,1,"  :  :  ");

	DS1302_SetTime();//设置时间

	while(1)
	{
		KeyNum=Key();//读取键码
		if(KeyNum==1)//按键1按下
		{
			if(MODE==0){MODE=1;TimeSetSelect=0;}//功能切换
			else if(MODE==1){MODE=0;DS1302_SetTime();}
		}
		switch(MODE)//根据不同的功能执行不同的函数
		{
			case 0:TimeShow();break;
			case 1:TimeSet();break;
		}
	}
}
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=500)//每500ms进入一次
	{
		T0Count=0;
		TimeSetFlashFlag=!TimeSetFlashFlag;//闪烁标志位取反
	}
}



DS1302.c


#include
//引脚定义
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;
//寄存器写入地址/指令定义
#define DS1302_SECOND		0x80
#define DS1302_MINUTE		0x82
#define DS1302_HOUR			0x84
#define DS1302_DATE			0x86
#define DS1302_MONTH		0x88
#define DS1302_DAY			0x8A
#define DS1302_YEAR			0x8C
#define DS1302_WP			0x8E
//时间数组，索引0~6分别为年、月、日、时、分、秒、星期，设置为有符号的便于<0的判断
char DS1302_Time[]={19,11,16,12,59,55,6};
/**
  * @brief  DS1302初始化
  * @param  无
  * @retval 无
  */
void DS1302_Init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}
/**
  * @brief  DS1302写一个字节
  * @param  Command 命令字/地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<

DS1302.h


#ifndef __DS1302_H__
#define __DS1302_H__
//外部可调用时间数组，索引0~6分别为年、月、日、时、分、秒、星期，设置为有符号的便于<0的判断
extern char DS1302_Time[];
void DS1302_Init(void);
void DS1302_WriteByte(unsigned char Command,Data);
unsigned char DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);
#endif

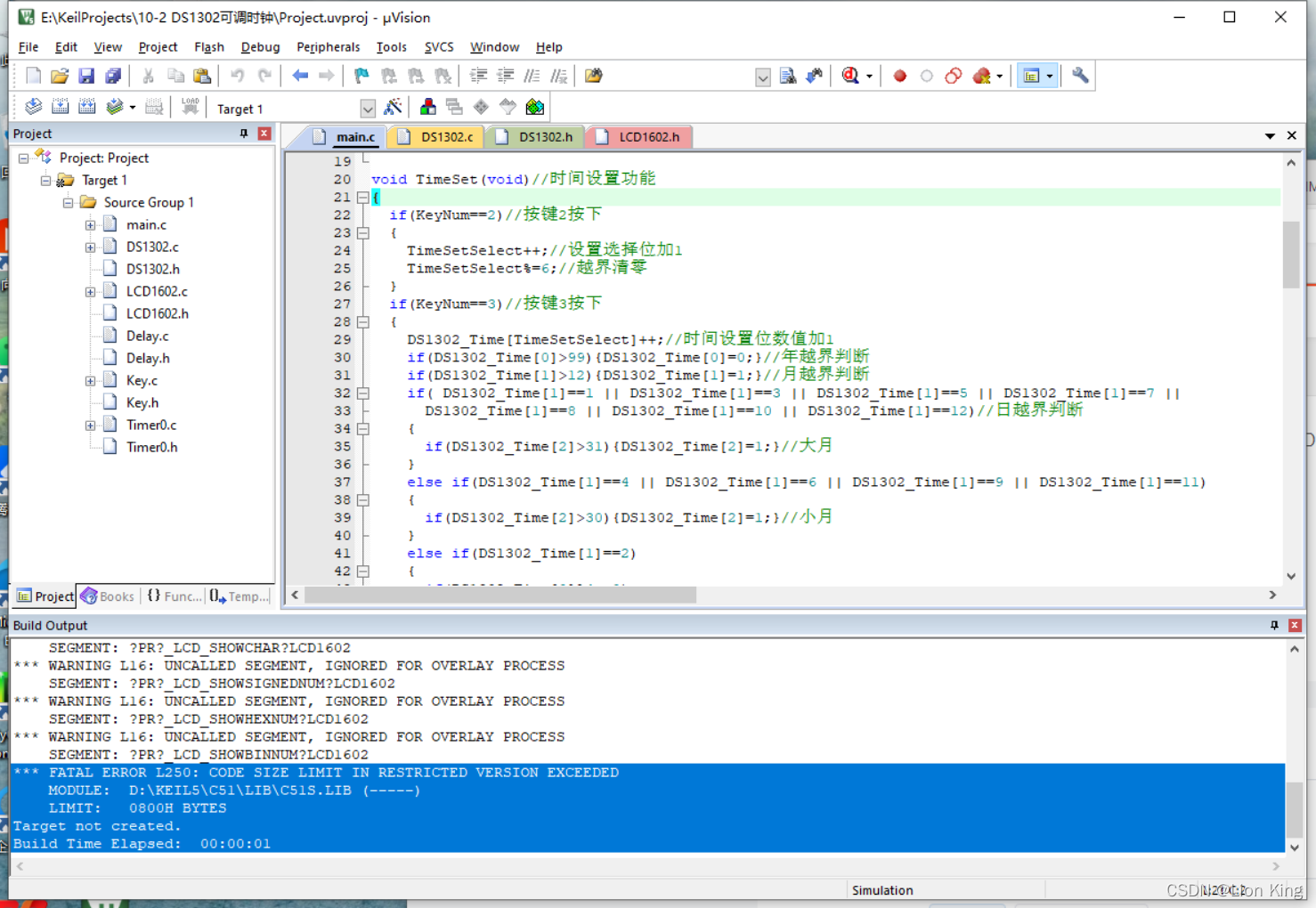

2、遇到问题


*** FATAL ERROR L250: CODE SIZE LIMIT IN RESTRICTED VERSION EXCEEDED
    MODULE:  D:\KEIL5\C51\LIB\C51S.LIB (-----)
    LIMIT:   0800H BYTES
Target not created.
Build Time Elapsed:  00:00:01


C语言：51单片机看这一篇就够了,第94张

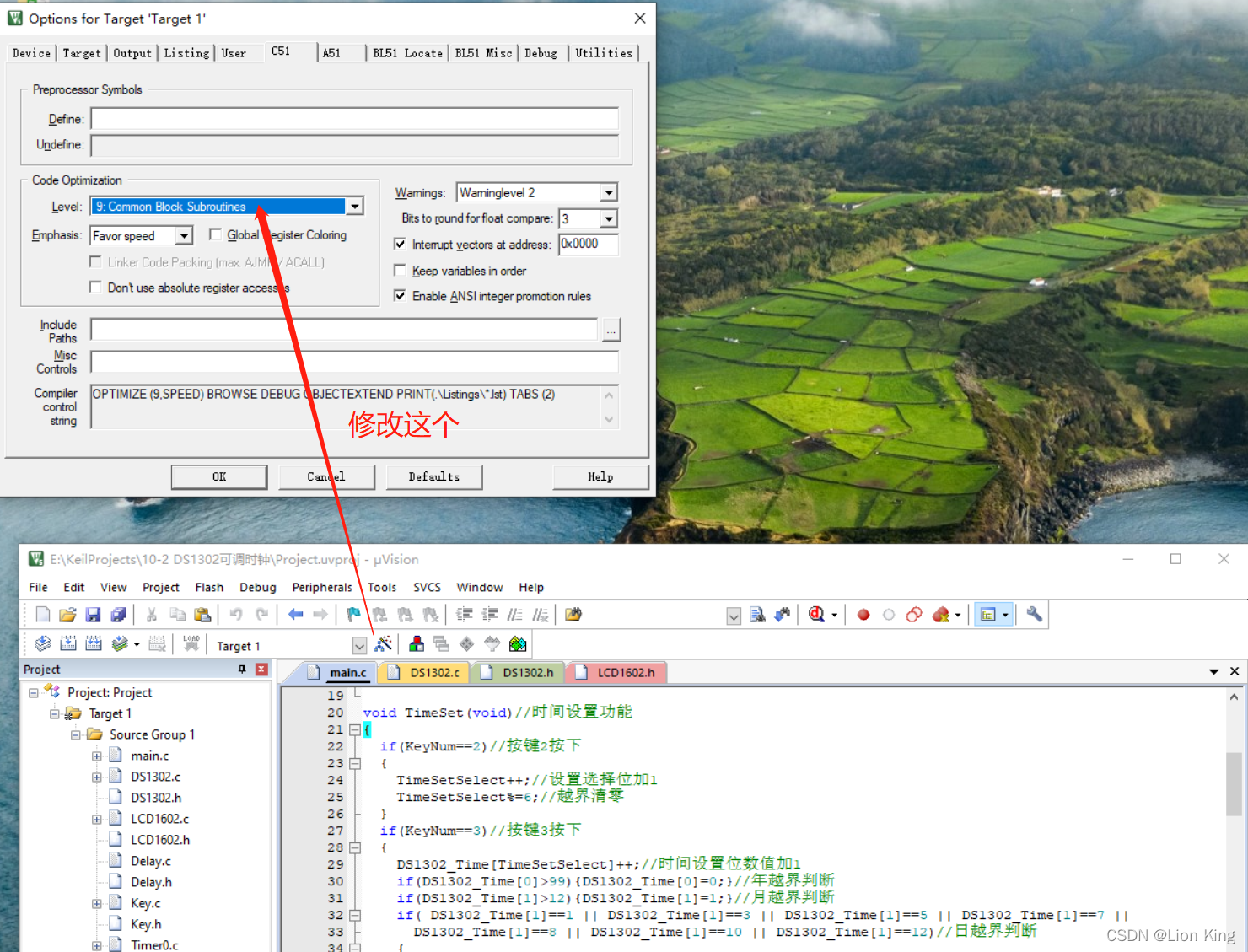

 3、解决方式


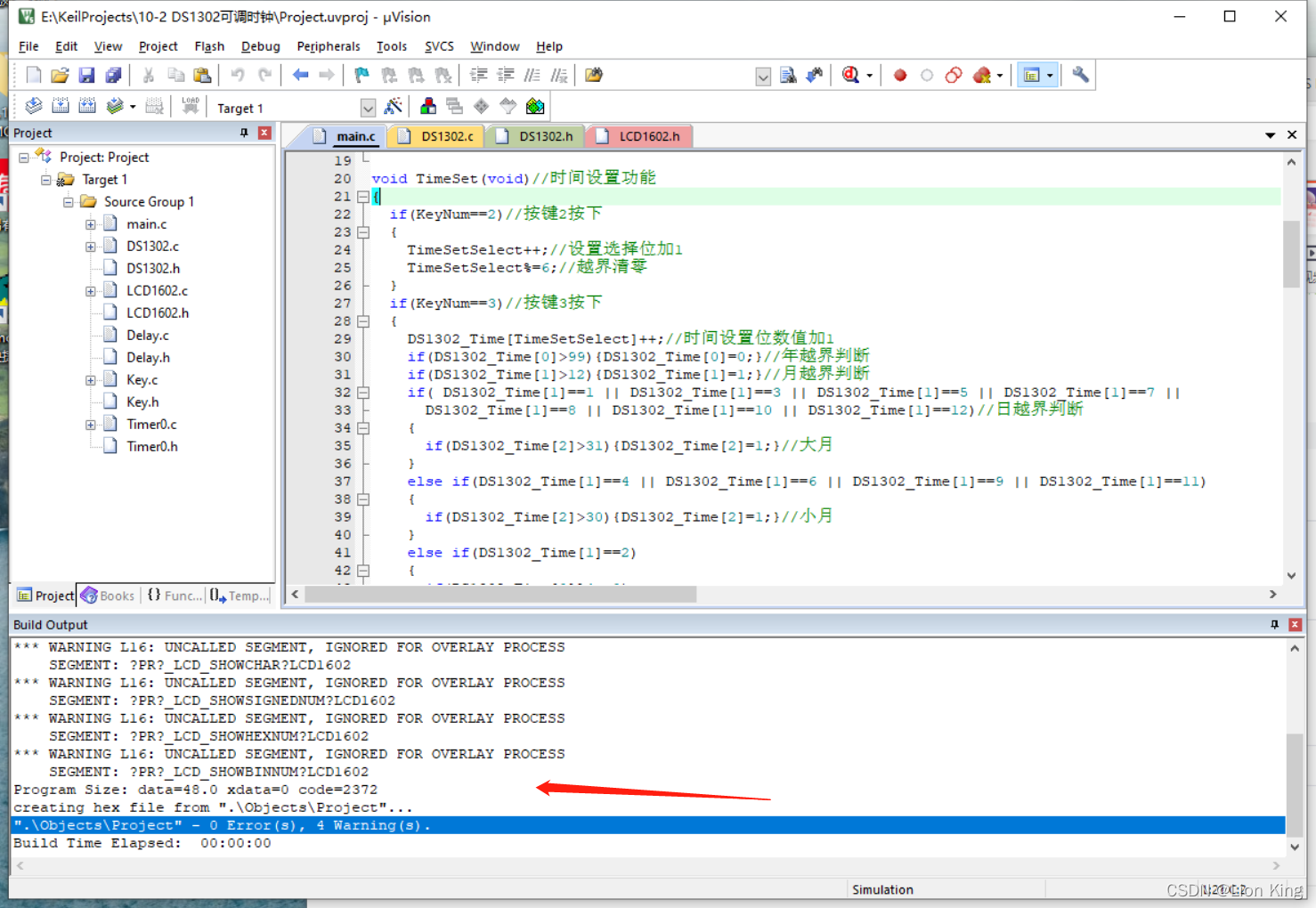

C语言：51单片机看这一篇就够了,第95张


 C语言：51单片机看这一篇就够了,第96张



二十五、单片机实操二十三：蜂鸣器与播放提示音


1、蜂鸣器介绍

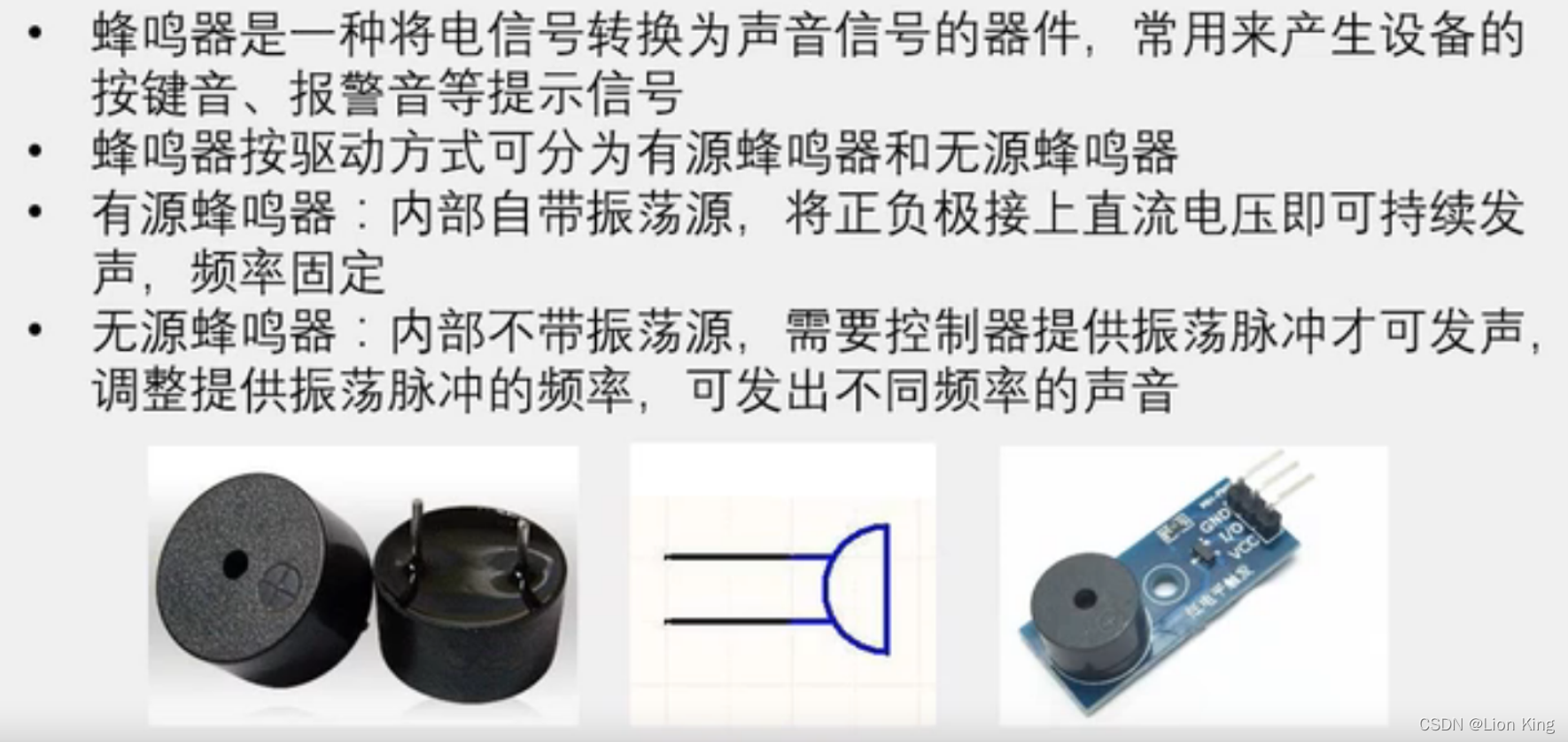

C语言：51单片机看这一篇就够了,第97张


 2、驱动电路


C语言：51单片机看这一篇就够了,第98张

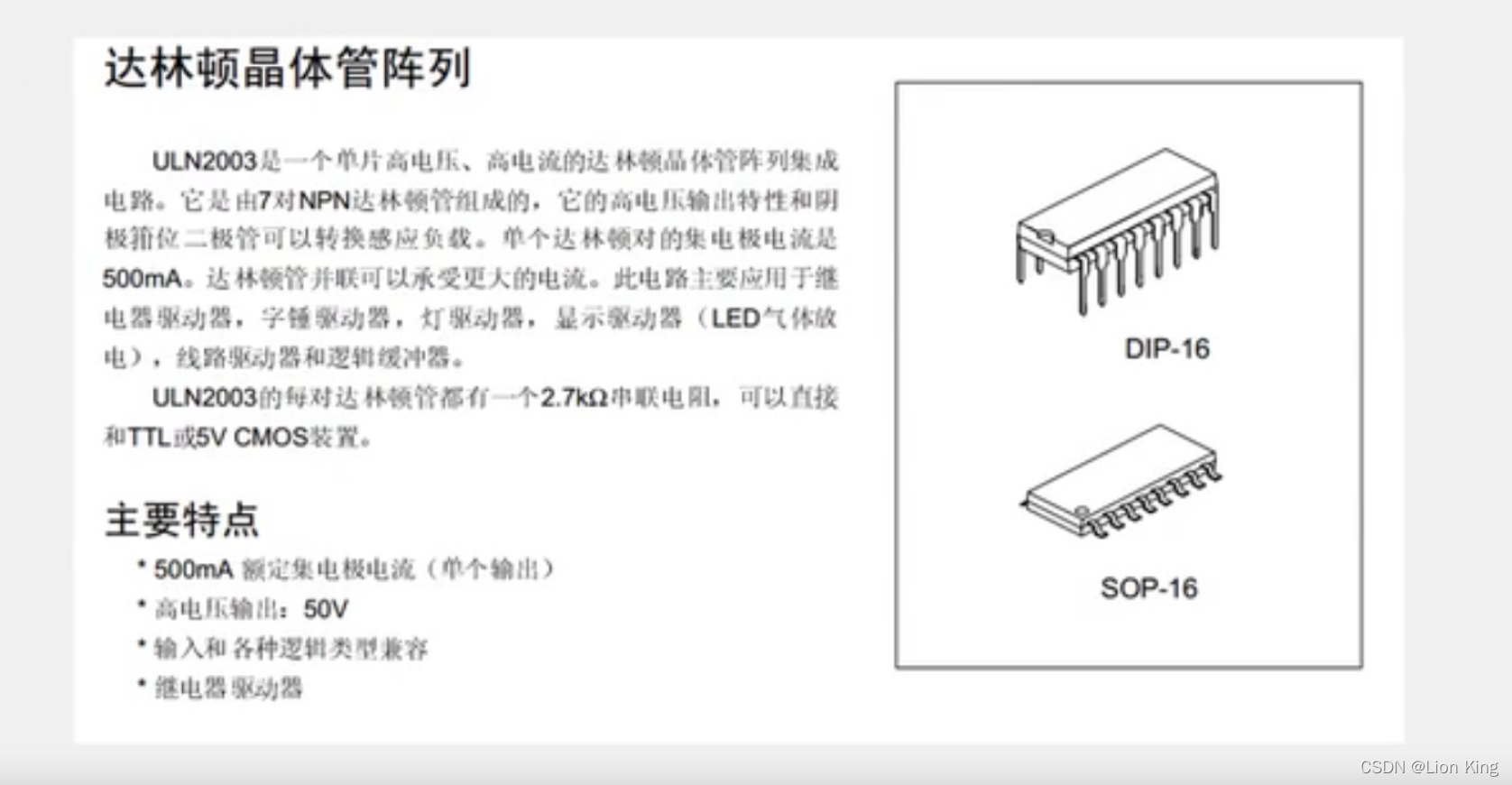

 3、ULN2003


C语言：51单片机看这一篇就够了,第99张

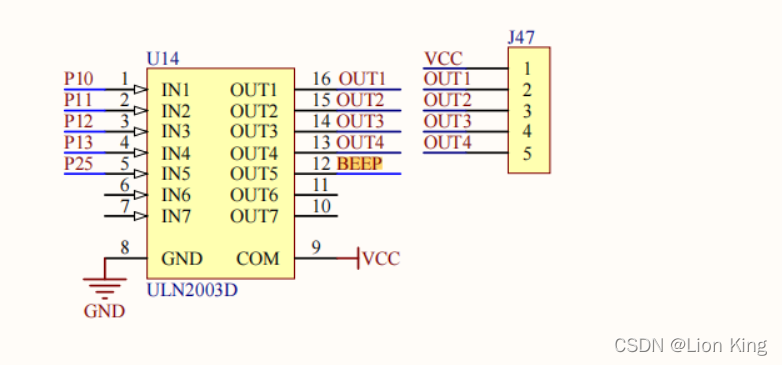

 4、硬件原理图


无源蜂鸣器，使用的控制引脚是P25


C语言：51单片机看这一篇就够了,第100张



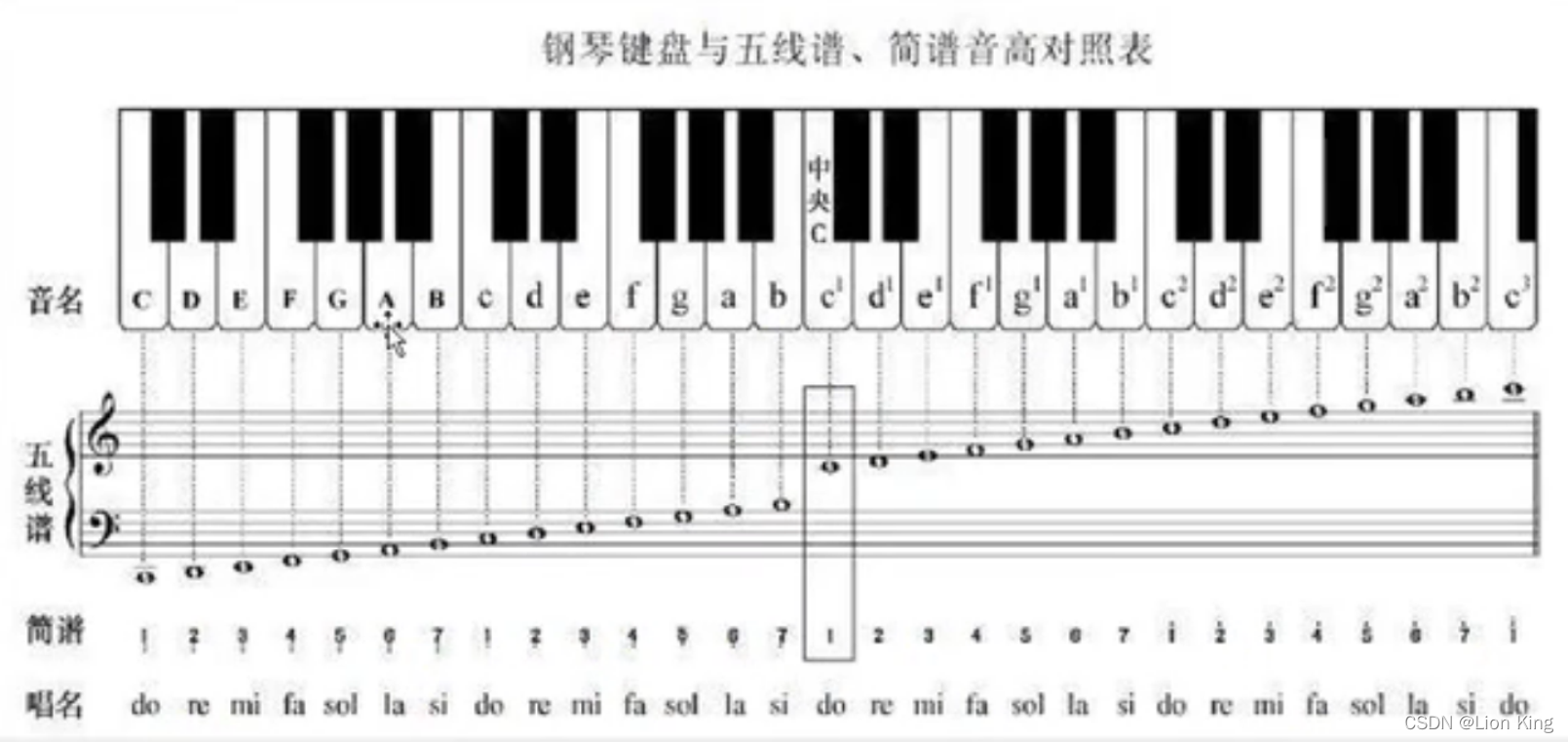

 5、钢琴键盘与音符对照


C语言：51单片机看这一篇就够了,第101张


6、 简谱


C语言：51单片机看这一篇就够了,第102张


 C语言：51单片机看这一篇就够了,第103张

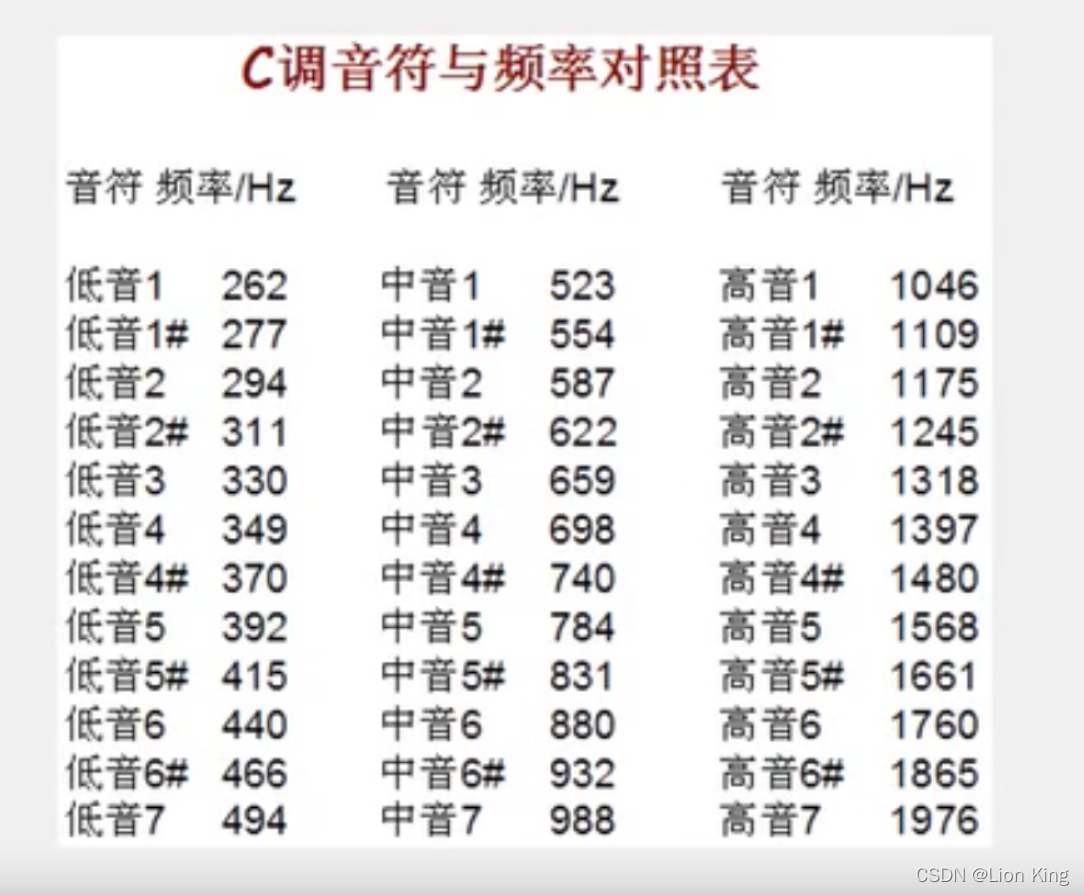

 7、C调音符与频率对照表


C语言：51单片机看这一篇就够了,第104张


8、编写程序


main.c


#include
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Buzzer.h"
unsigned char KeyNum;
void main()
{
		Nixie(1,0);
		while(1)
		{
			KeyNum=Key();
			if(KeyNum)
			{
				Buzzer_Time(1000);
				Nixie(1,KeyNum);
			}
		}
}


Buzzer.c


#include
#include
sbit Buzzer=P2^5;
void Buzzer_Delay500us()		//@11.0592MHz
{
	unsigned char i;
	_nop_();
	i = 227;
	while (--i);
}
void Buzzer_Time(unsigned int ms)
{
	unsigned int i;
	for(i=0;i

Buzzer.h


#ifndef __BUZZER_H__
#define __BUZZER_H__
void Buzzer_Time(unsigned int ms);
#endif


二十六、单片机实操二十四：蜂鸣器与播放提示音

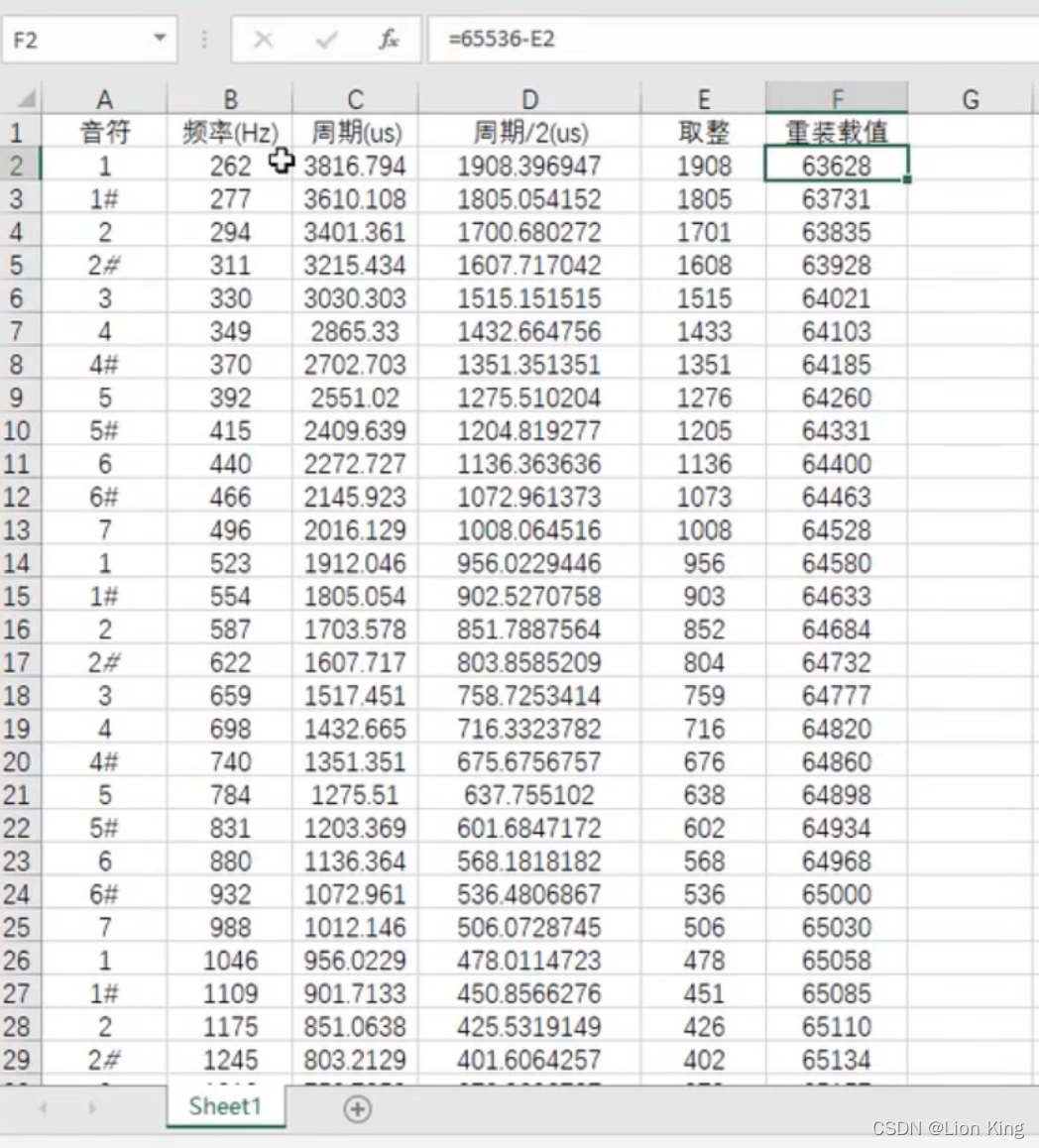

1、音符对应的重载值计算方式


C语言：51单片机看这一篇就够了,第105张


 2、编写天空之城音乐程序


main.c


#include
#include "Delay.h"
#include "Timer0.h"
//蜂鸣器端口定义
sbit Buzzer=P2^5;
//播放速度，值为四分音符的时长(ms)
#define SPEED	500
//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P	0
#define L1	1
#define L1_	2
#define L2	3
#define L2_	4
#define L3	5
#define L4	6
#define L4_	7
#define L5	8
#define L5_	9
#define L6	10
#define L6_	11
#define L7	12
#define M1	13
#define M1_	14
#define M2	15
#define M2_	16
#define M3	17
#define M4	18
#define M4_	19
#define M5	20
#define M5_	21
#define M6	22
#define M6_	23
#define M7	24
#define H1	25
#define H1_	26
#define H2	27
#define H2_	28
#define H3	29
#define H4	30
#define H4_	31
#define H5	32
#define H5_	33
#define H6	34
#define H6_	35
#define H7	36
//索引与频率对照表
unsigned int FreqTable[]={
	0,
	63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64528,
	64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
	65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};
//乐谱
unsigned char code Music[]={
	//音符,时值,

	//1
	P,	4,
	P,	4,
	P,	4,
	M6,	2,
	M7,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	//2
	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	M5,	4+4+4,
	M3,	4,

	M4,	4+2,
	M3,	2,
	M4,	4,
	H1,	4,

	//3
	M3,	4+4,
	P,	2,
	H1,	2,
	H1,	2,
	H1,	2,

	M7,	4+2,
	M4_,2,
	M4_,4,
	M7,	4,

	M7,	8,
	P,	4,
	M6,	2,
	M7,	2,

	//4
	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	//5
	M5,	4+4+4,
	M2,	2,
	M3,	2,

	M4,	4,
	H1,	2,
	M7,	2+2,
	H1,	2+4,

	H2,	2,
	H2,	2,
	H3,	2,
	H1,	2+4+4,

	//6
	H1,	2,
	M7,	2,
	M6,	2,
	M6,	2,
	M7,	4,
	M5_,4,


	M6,	4+4+4,
	H1,	2,
	H2,	2,

	H3,	4+2,
	H2,	2,
	H3,	4,
	H5,	4,

	//7
	H2,	4+4+4,
	M5,	2,
	M5,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	H3,	4+4+4+4,

	//8
	M6,	2,
	M7,	2,
	H1,	4,
	M7,	4,
	H2,	2,
	H2,	2,

	H1,	4+2,
	M5,	2+4+4,

	H4,	4,
	H3,	4,
	H3,	4,
	H1,	4,

	//9
	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4,
	H5,	4,

	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	//10
	H2,	4,
	H1,	2,
	H2,	2,
	H2,	4,
	H5,	4,

	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4+4,

	//11
	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	H2,	4,
	H1,	2,
	H2,	2+4,
	M7,	4,

	M6,	4+4+4,
	P,	4,

	0xFF	//终止标志
};
unsigned char FreqSelect,MusicSelect;
void main()
{
	Timer0Init();
	while(1)
	{
		if(Music[MusicSelect]!=0xFF)	//如果不是停止标志位
		{
			FreqSelect=Music[MusicSelect];	//选择音符对应的频率
			MusicSelect++;
			Delay(SPEED/4*Music[MusicSelect]);	//选择音符对应的时值
			MusicSelect++;
			TR0=0;
			Delay(5);	//音符间短暂停顿
			TR0=1;
		}
		else	//如果是停止标志位
		{
			TR0=0;
			while(1);
		}
	}
}
void Timer0_Routine() interrupt 1
{
	if(FreqTable[FreqSelect])	//如果不是休止符
	{
		/*取对应频率值的重装载值到定时器*/
		TL0 = FreqTable[FreqSelect]%256;		//设置定时初值
		TH0 = FreqTable[FreqSelect]/256;		//设置定时初值
		Buzzer=!Buzzer;	//翻转蜂鸣器IO口
	}
}



二十七、单片机实操二十五：AT24C02（I2C总线）与数据存储

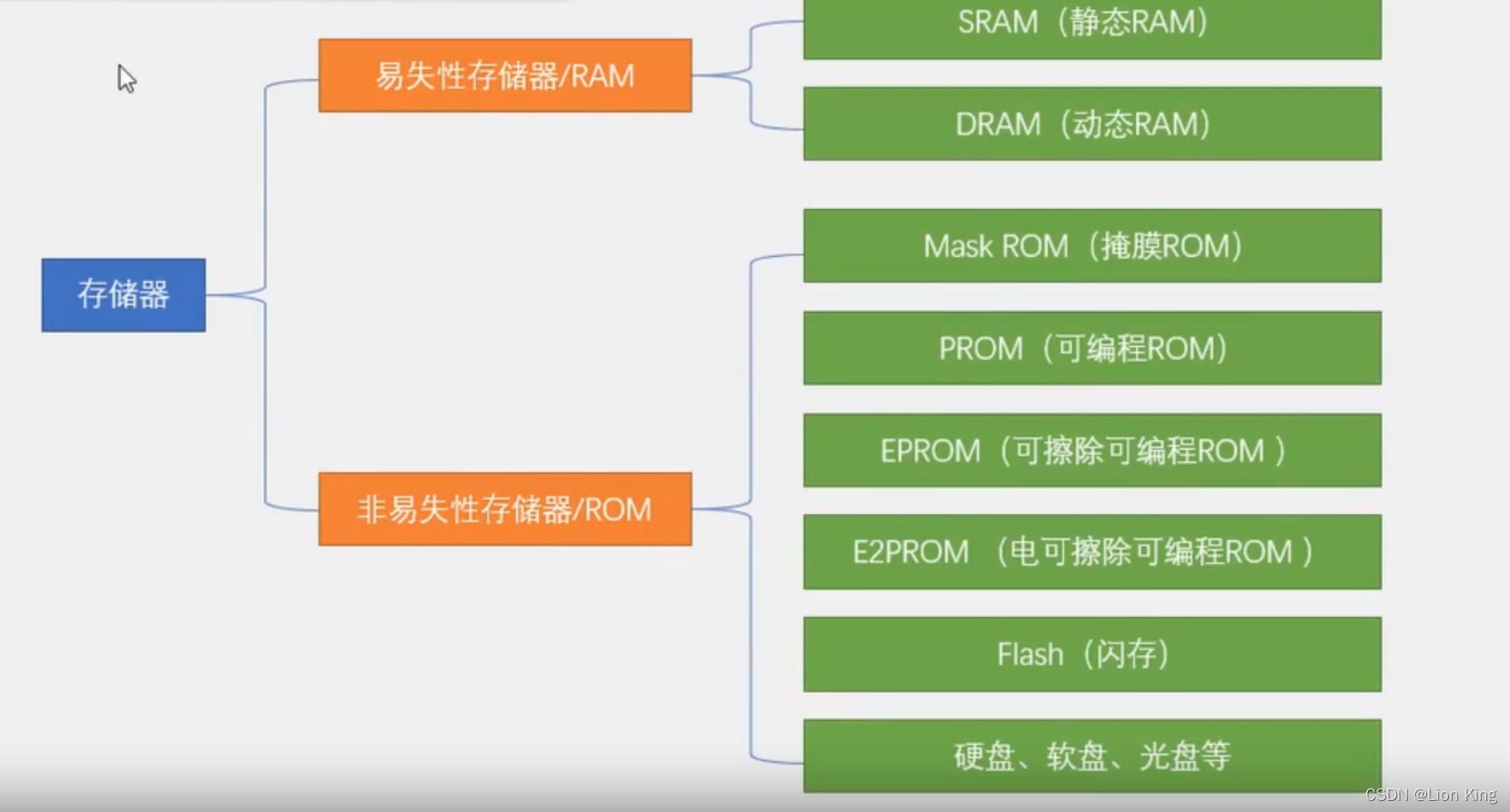

1、存储器介绍


C语言：51单片机看这一篇就够了,第106张


 2、存储器简化模型


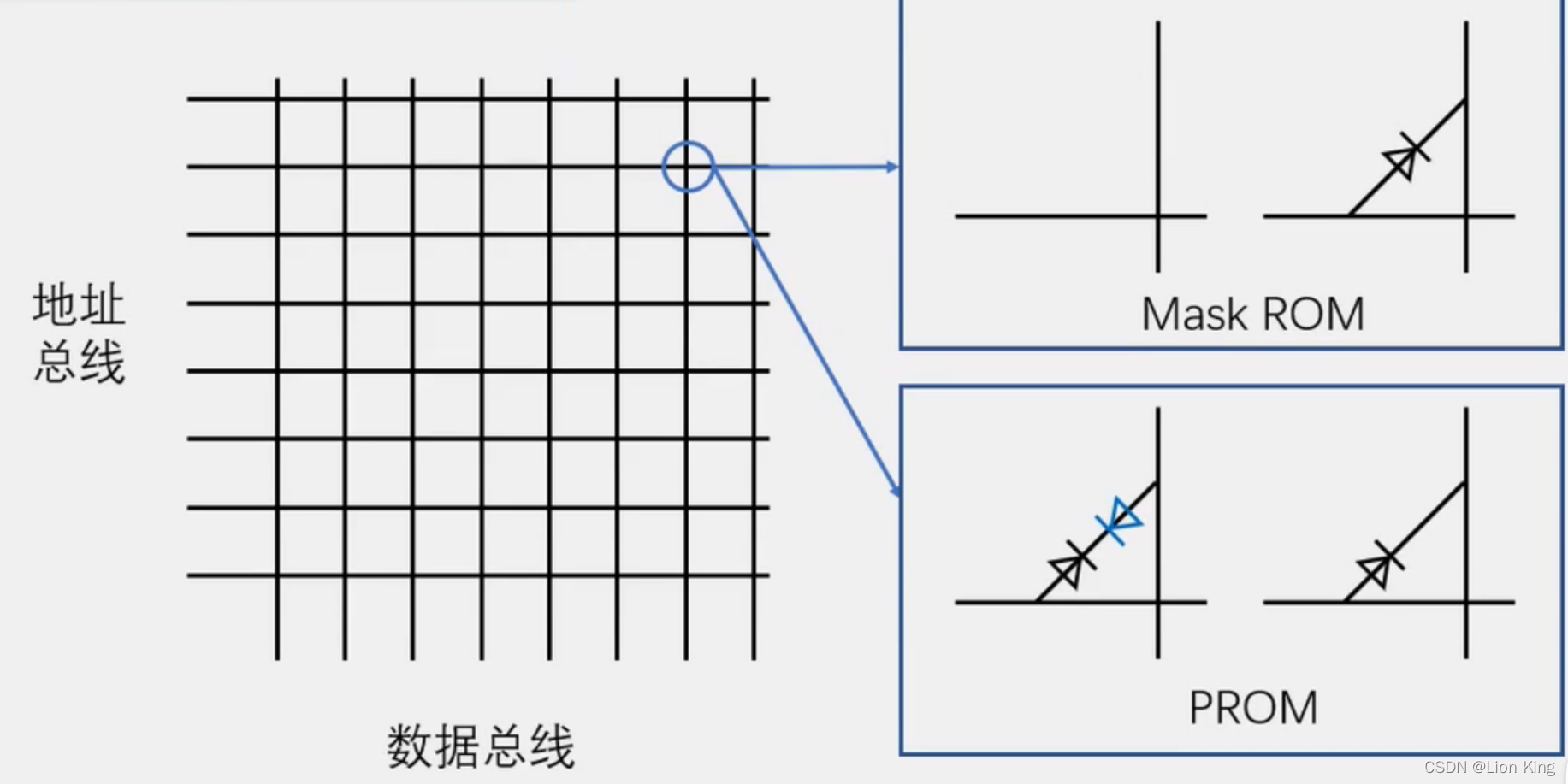

C语言：51单片机看这一篇就够了,第107张

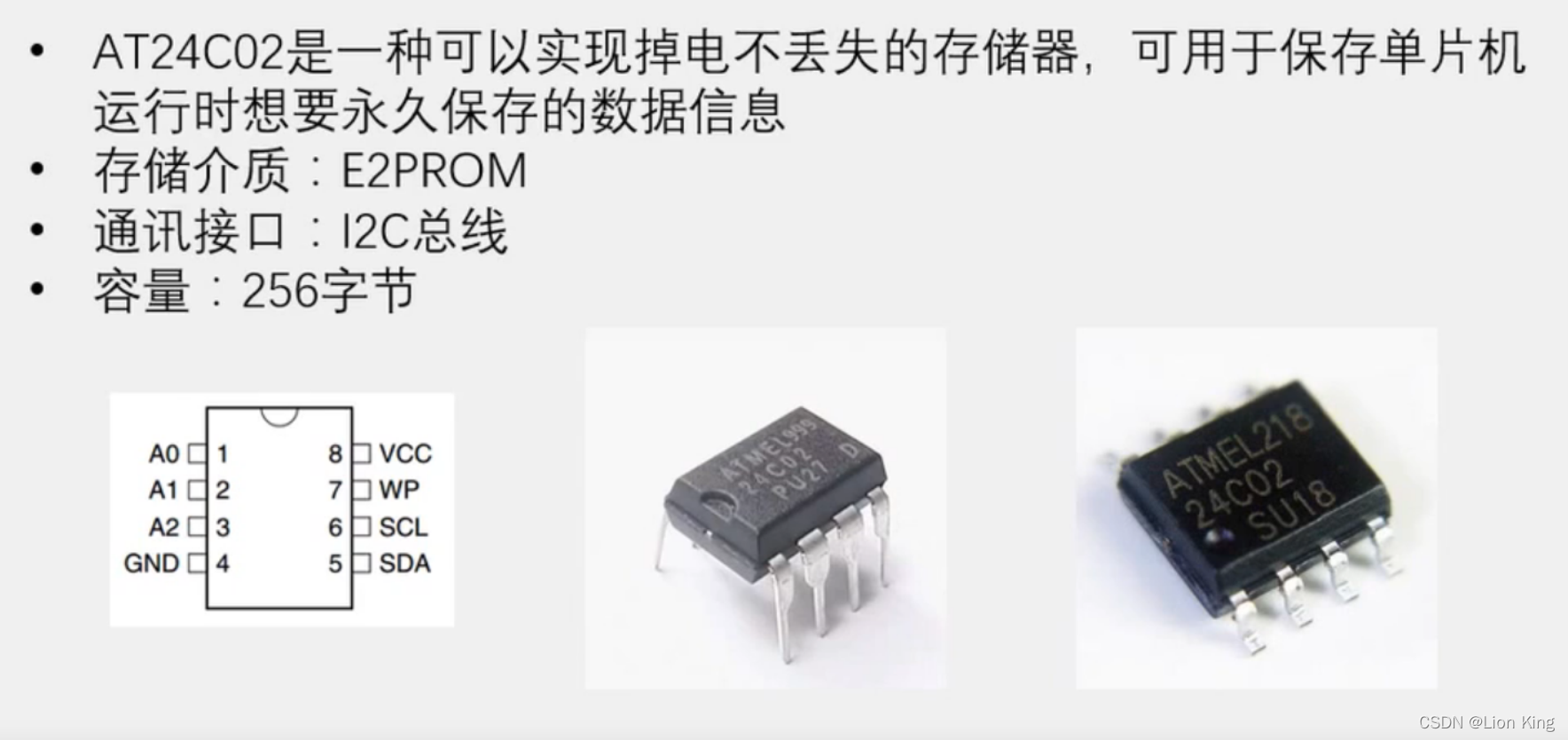

 3、AT24C02介绍


C语言：51单片机看这一篇就够了,第108张


 4、引脚与芯片电路


C语言：51单片机看这一篇就够了,第109张

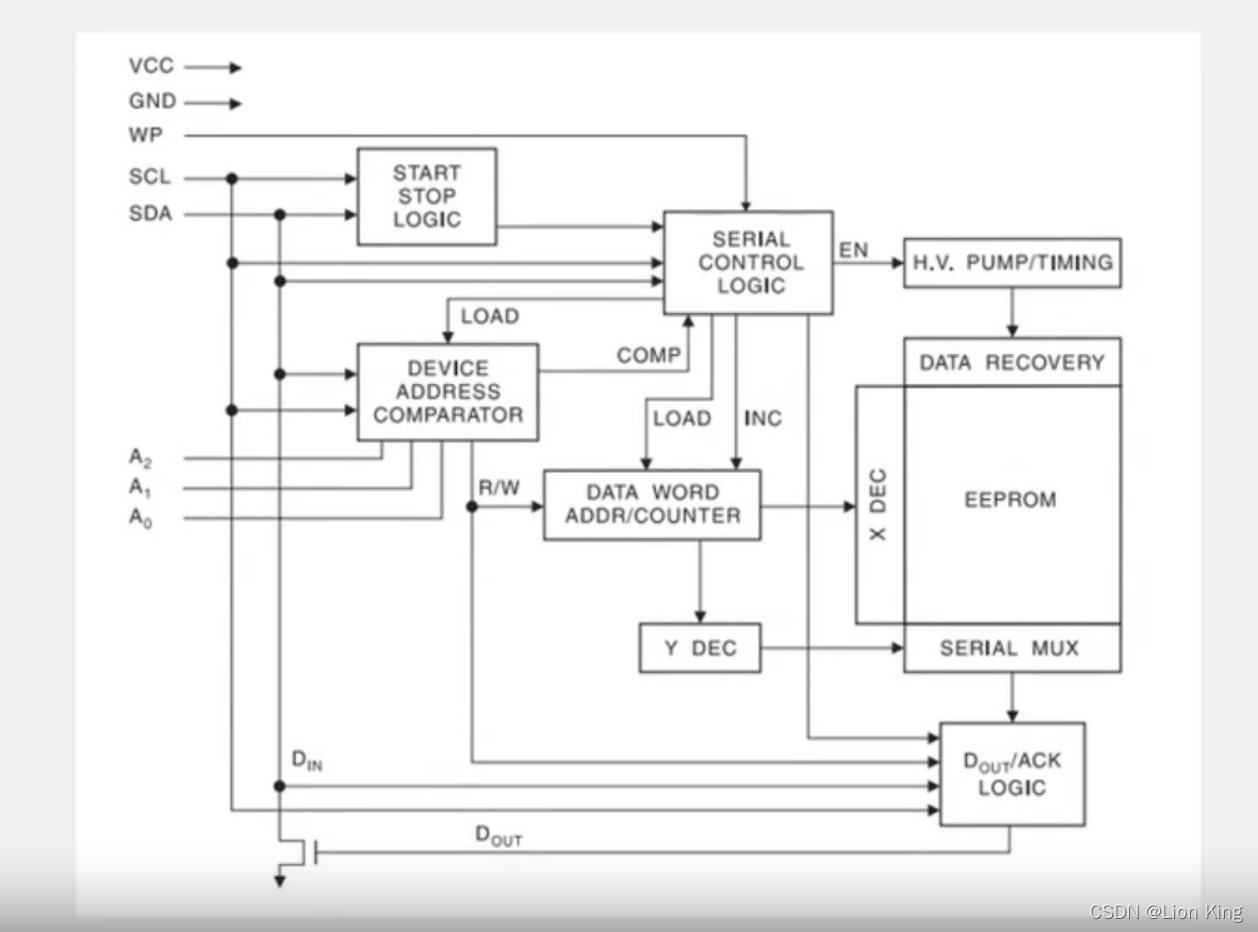

 5、内部结构框图


C语言：51单片机看这一篇就够了,第110张


 6、I2C总线介绍


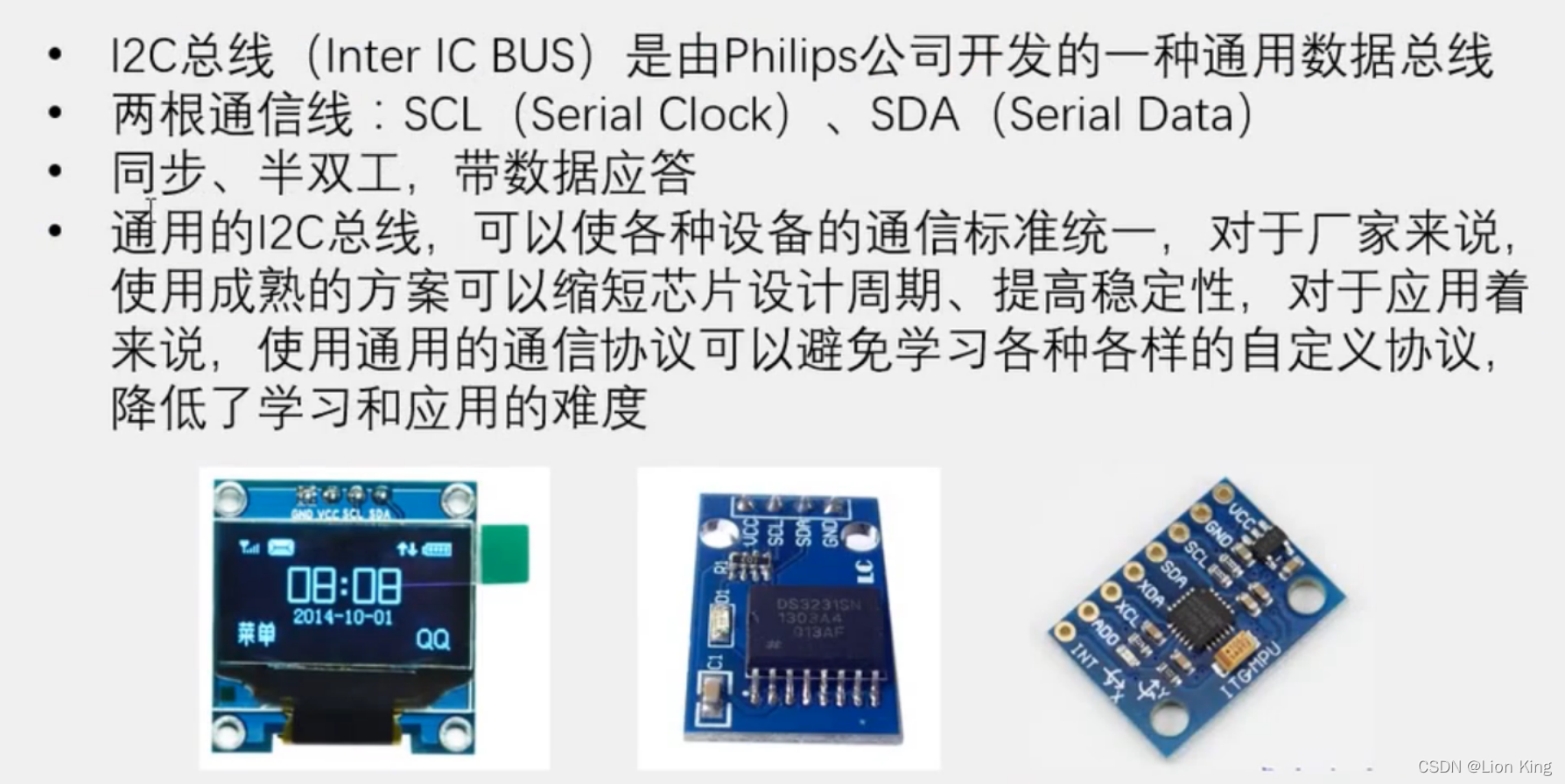

C语言：51单片机看这一篇就够了,第111张


 7、I2C电路规范


C语言：51单片机看这一篇就够了,第112张

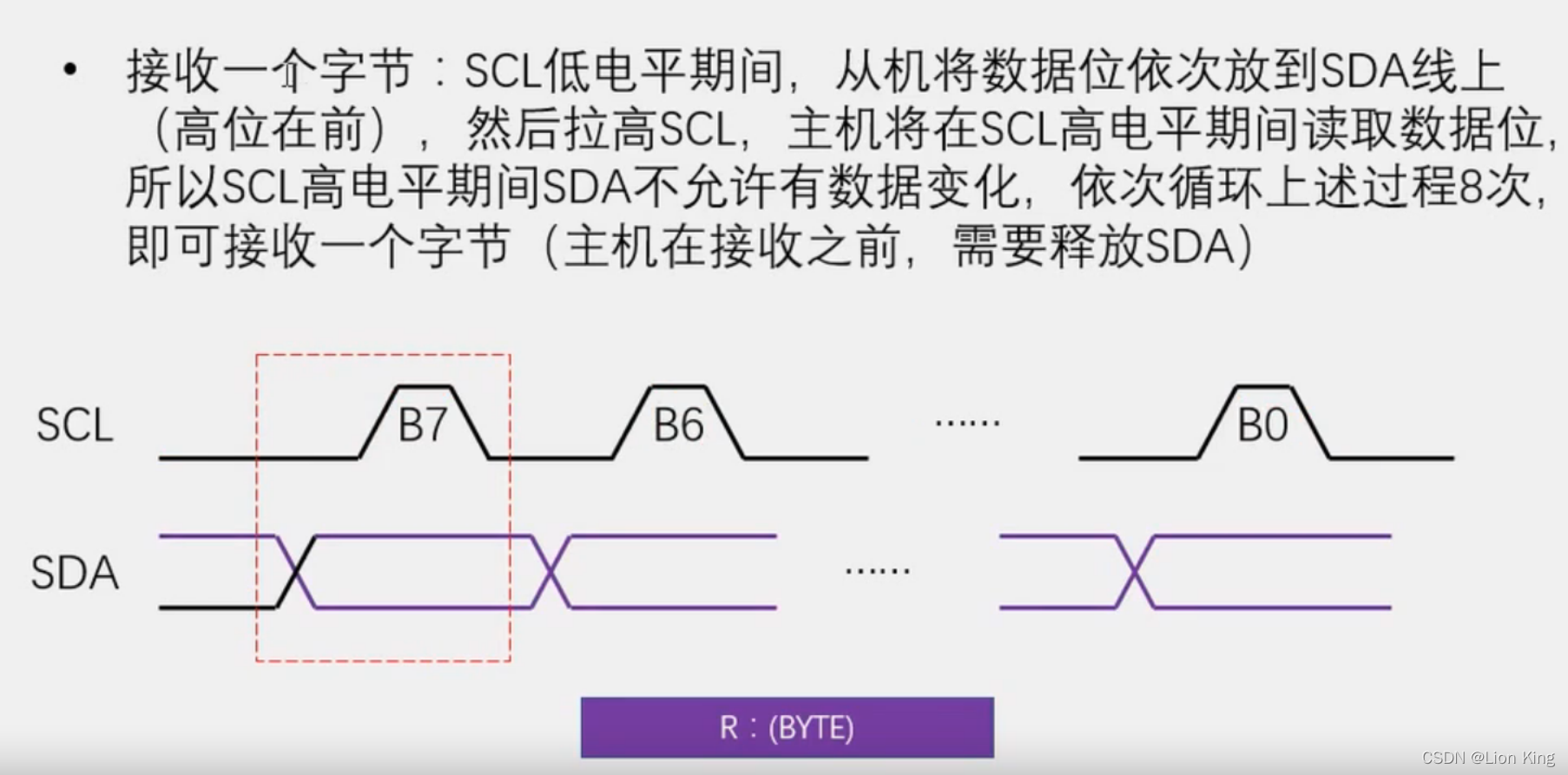

 8、I2C时序结构


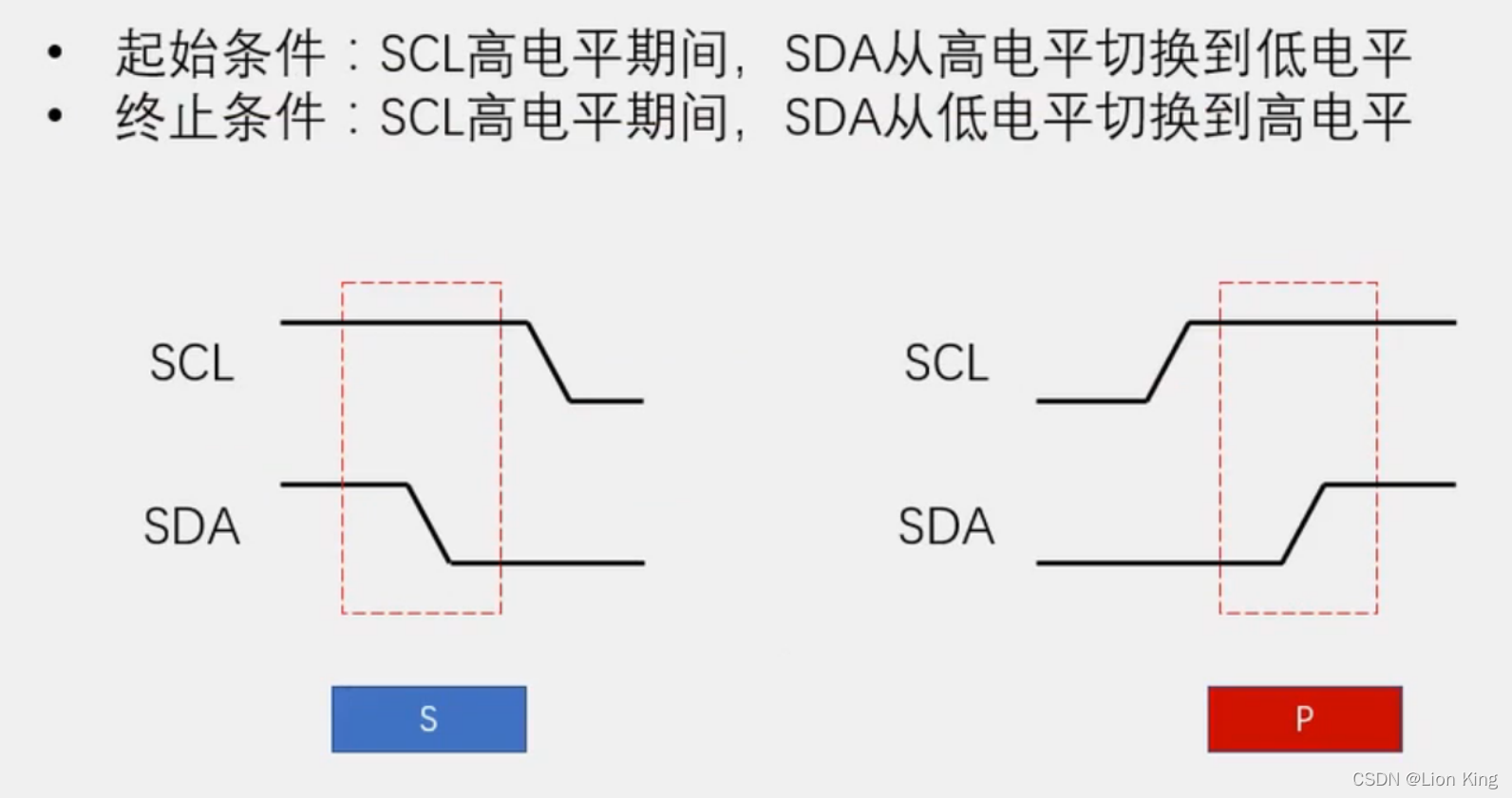

C语言：51单片机看这一篇就够了,第113张


 C语言：51单片机看这一篇就够了,第114张


 C语言：51单片机看这一篇就够了,第115张


 C语言：51单片机看这一篇就够了,第116张

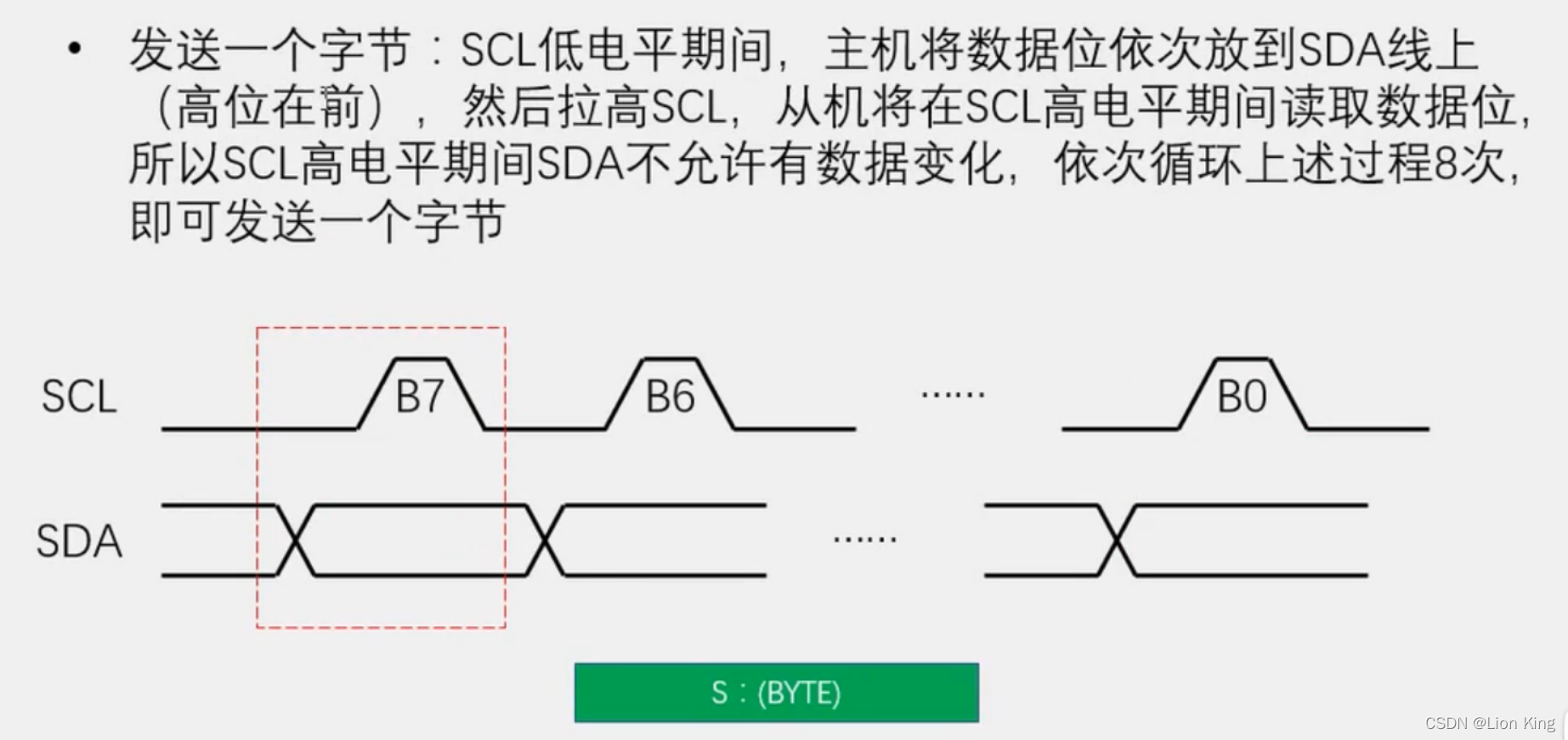

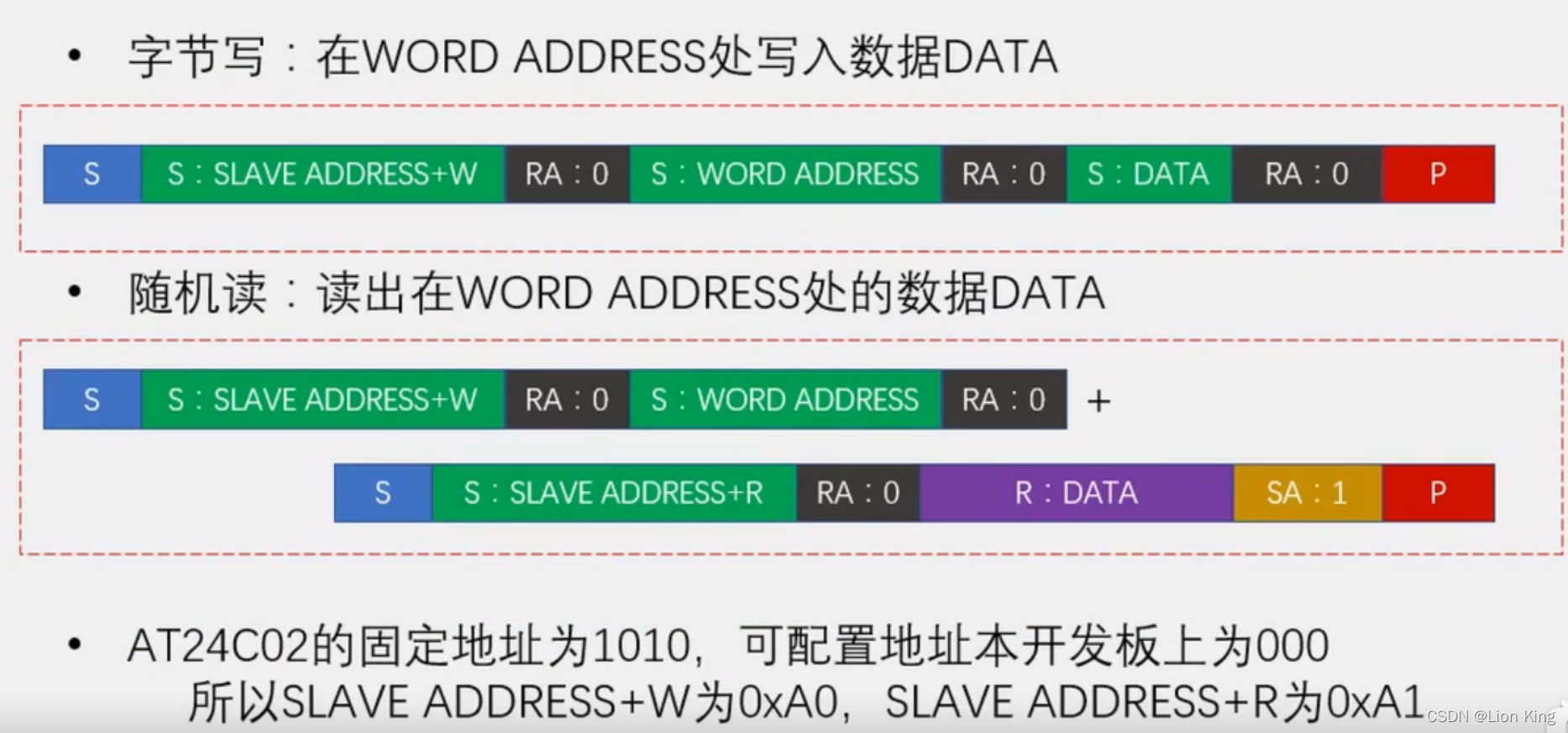

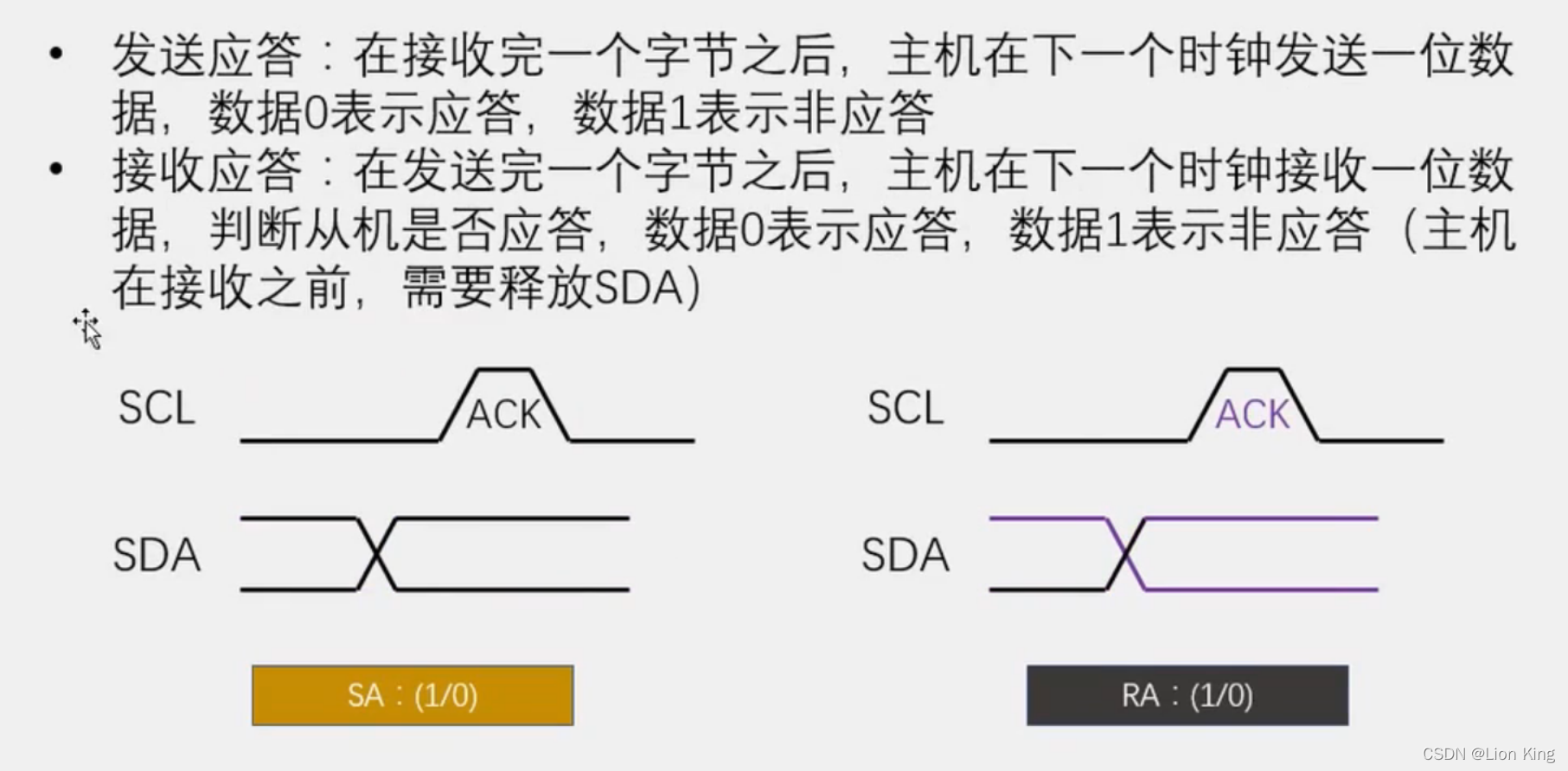

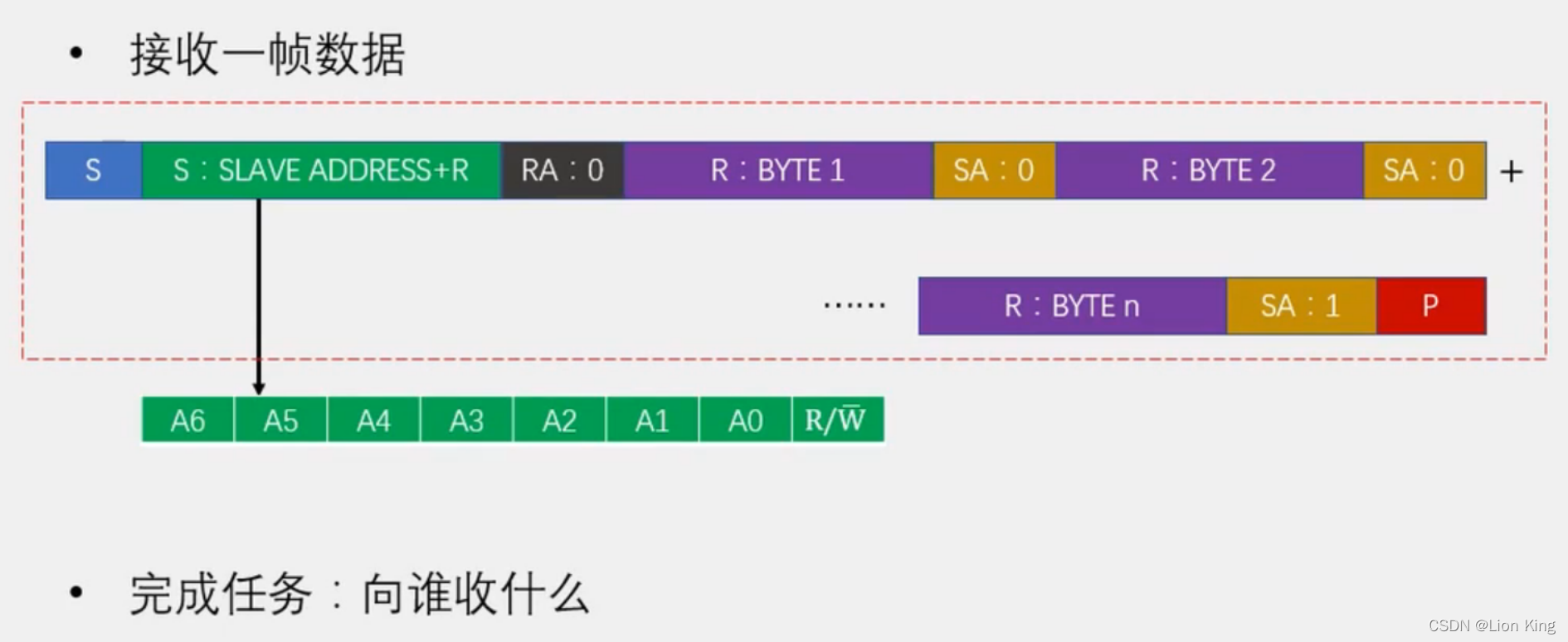

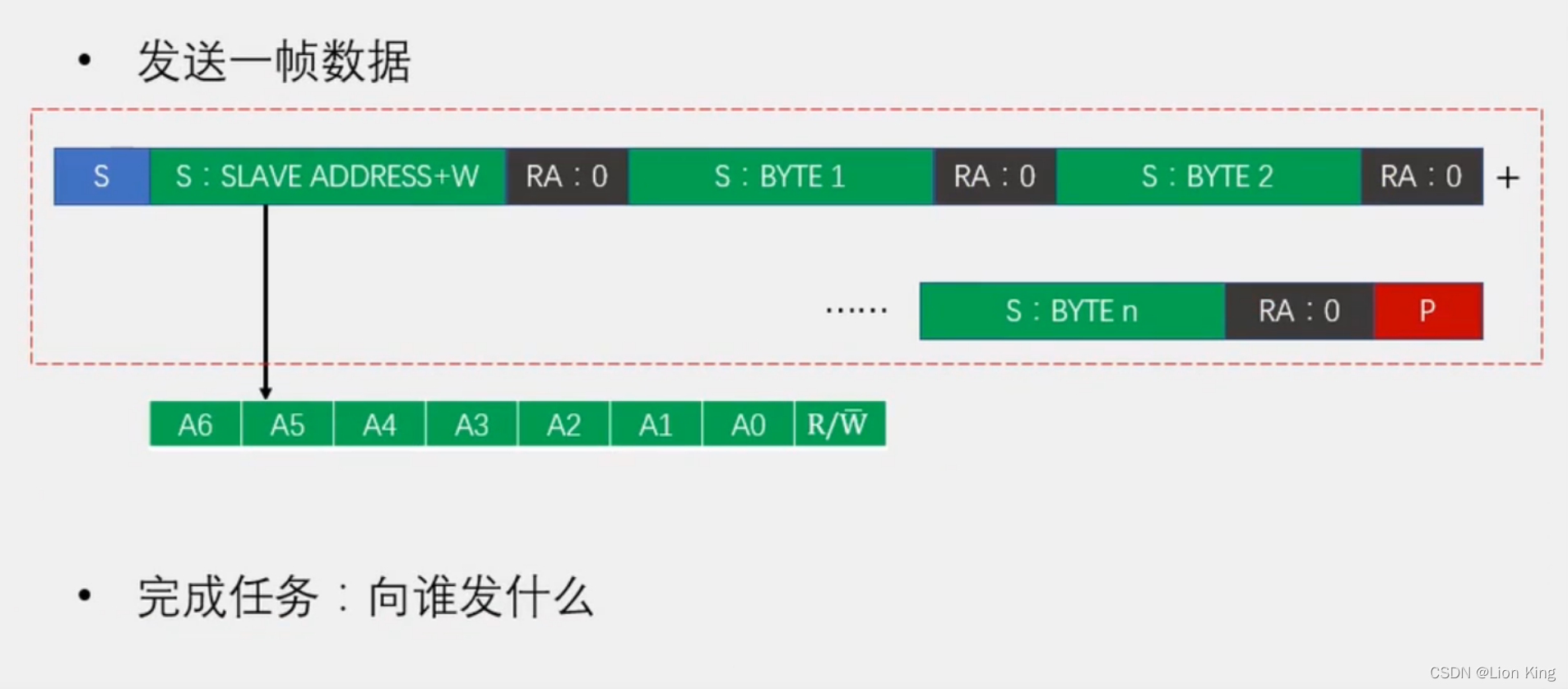

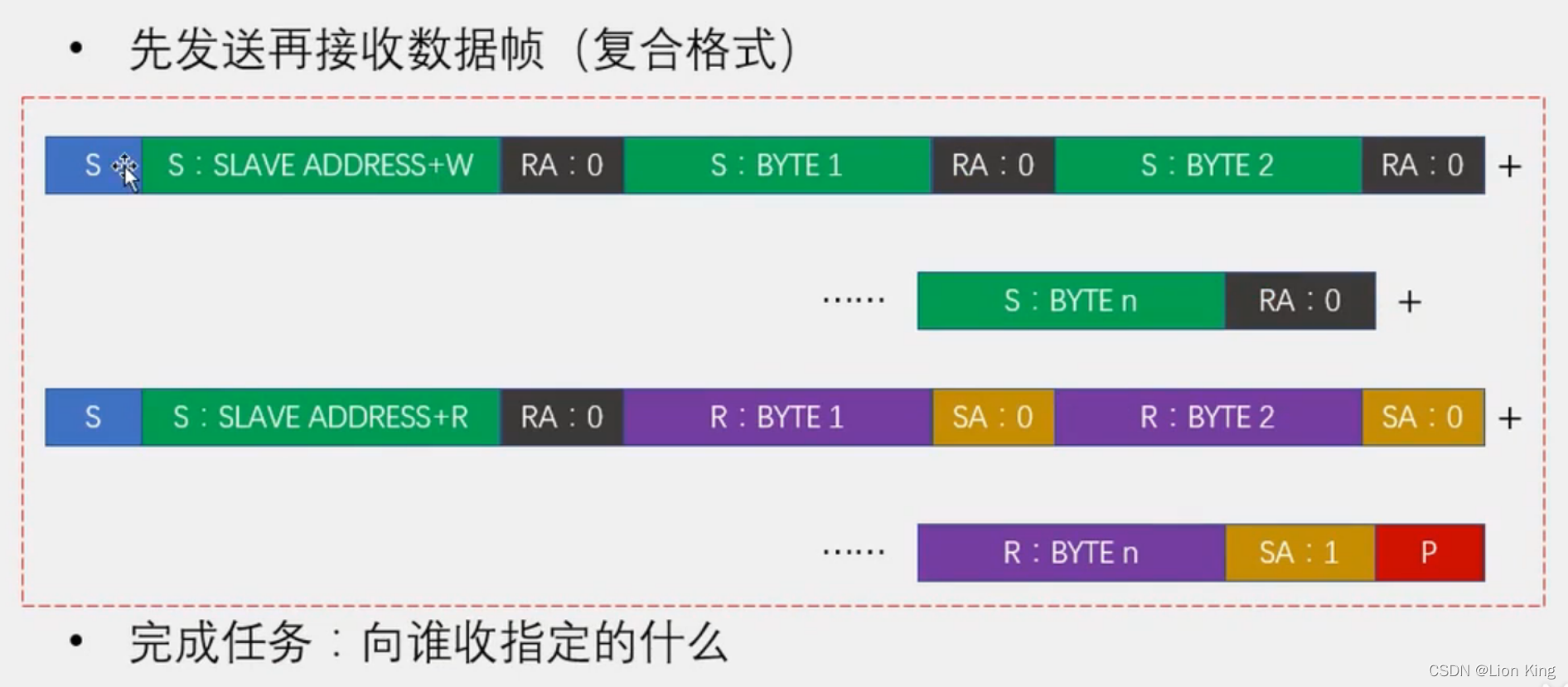

 9、I2C数据帧


C语言：51单片机看这一篇就够了,第117张


C语言：51单片机看这一篇就够了,第118张


 C语言：51单片机看这一篇就够了,第119张


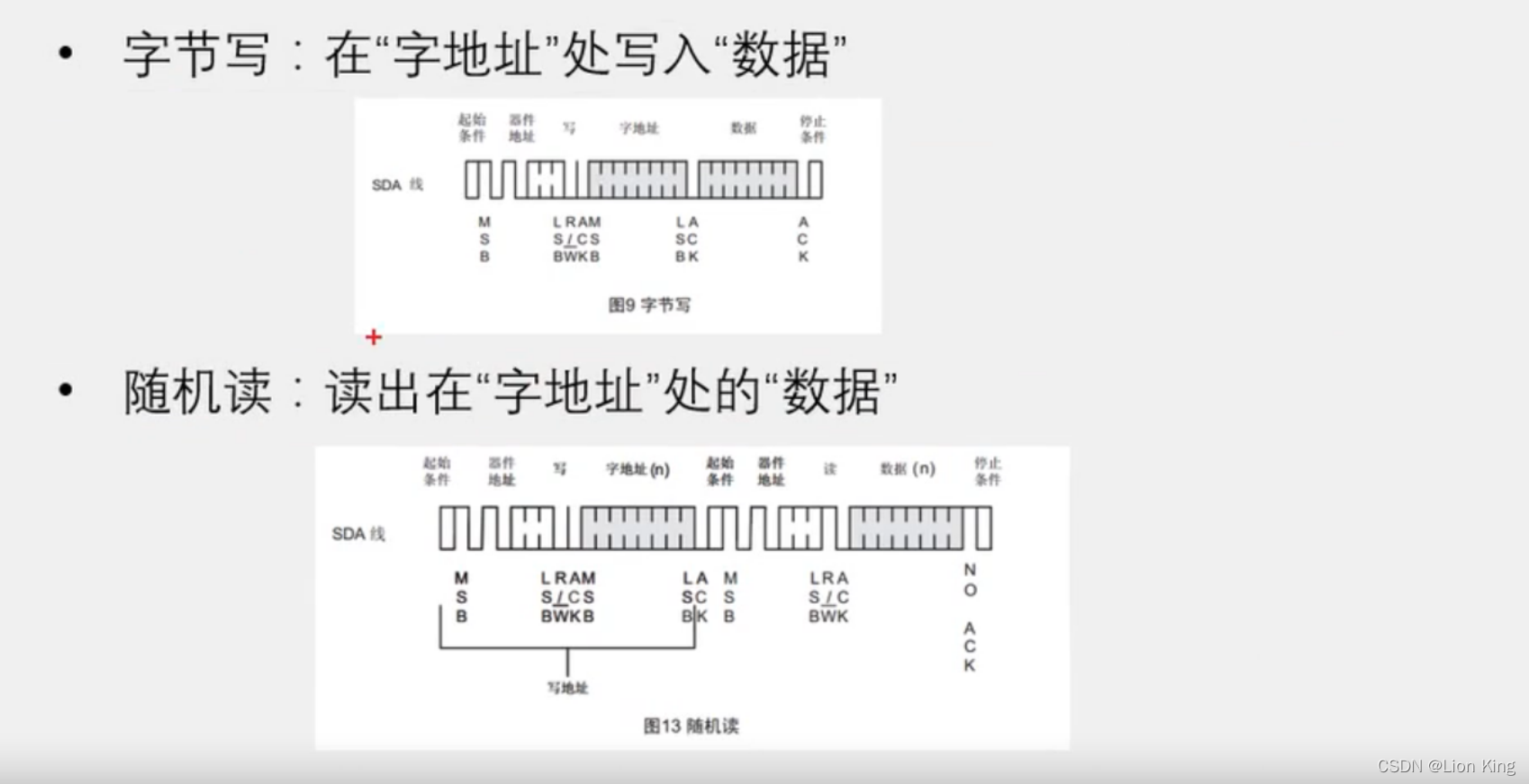

 10、AT24C02数据帧


C语言：51单片机看这一篇就够了,第120张


 C语言：51单片机看这一篇就够了,第121张


11、编写程序


main.c


#include
#include "LCD1602.h"
#include "Key.h"
#include "AT24C02.h"
#include "Delay.h"
unsigned char KeyNum;
unsigned int Num;
void main()
{
	LCD_Init();
	LCD_ShowNum(1,1,Num,5);
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)	//K1按键，Num自增
		{
			Num++;
			LCD_ShowNum(1,1,Num,5);
		}
		if(KeyNum==2)	//K2按键，Num自减
		{
			Num--;
			LCD_ShowNum(1,1,Num,5);
		}
		if(KeyNum==3)	//K3按键，向AT24C02写入数据
		{
			AT24C02_WriteByte(0,Num%256);
			Delay(5);
			AT24C02_WriteByte(1,Num/256);
			Delay(5);
			LCD_ShowString(2,1,"Write OK");
			Delay(1000);
			LCD_ShowString(2,1,"        ");
		}
		if(KeyNum==4)	//K4按键，从AT24C02读取数据
		{
			Num=AT24C02_ReadByte(0);
			Num|=AT24C02_ReadByte(1)<<8;
			LCD_ShowNum(1,1,Num,5);
			LCD_ShowString(2,1,"Read OK ");
			Delay(1000);
			LCD_ShowString(2,1,"        ");
		}
	}
}



I2C.c


#include
sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;
/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void I2C_Start(void)
{
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}
/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void I2C_Stop(void)
{
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}
/**
  * @brief  I2C发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void I2C_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}
/**
  * @brief  I2C接收一个字节
  * @param  无
  * @retval 接收到的一个字节数据
  */
unsigned char I2C_ReceiveByte(void)
{
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++)
	{
		I2C_SCL=1;
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=0;
	}
	return Byte;
}
/**
  * @brief  I2C发送应答
  * @param  AckBit 应答位，0为应答，1为非应答
  * @retval 无
  */
void I2C_SendAck(unsigned char AckBit)
{
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}
/**
  * @brief  I2C接收应答位
  * @param  无
  * @retval 接收到的应答位，0为应答，1为非应答
  */
unsigned char I2C_ReceiveAck(void)
{
	unsigned char AckBit;
	I2C_SDA=1;
	I2C_SCL=1;
	AckBit=I2C_SDA;
	I2C_SCL=0;
	return AckBit;
}



I2C.h


#ifndef __I2C_H__
#define __I2C_H__
void I2C_Start(void);
void I2C_Stop(void);
void I2C_SendByte(unsigned char Byte);
unsigned char I2C_ReceiveByte(void);
void I2C_SendAck(unsigned char AckBit);
unsigned char I2C_ReceiveAck(void);
#endif



AT21C02.c


#include
#include "I2C.h"
#define AT24C02_ADDRESS		0xA0
/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void AT24C02_WriteByte(unsigned char WordAddress,Data)
{
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Stop();
}
/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */
unsigned char AT24C02_ReadByte(unsigned char WordAddress)
{
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Stop();
	return Data;
}



AT21C02.h


#ifndef __AT24C02_H__
#define __AT24C02_H__
void AT24C02_WriteByte(unsigned char WordAddress,Data);
unsigned char AT24C02_ReadByte(unsigned char WordAddress);
#endif



二十八、单片机实操二十六：秒表(定时器扫描按键数码管)


1、编写程序


main.c


#include
#include "Timer0.h"
#include "Key.h"
#include "Nixie.h"
#include "Delay.h"
#include "AT24C02.h"
unsigned char KeyNum;
unsigned char Min,Sec,MiniSec;
unsigned char RunFlag;
void main()
{
	Timer0_Init();
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)			//K1按键按下
		{
			RunFlag=!RunFlag;	//启动标志位翻转
		}
		if(KeyNum==2)			//K2按键按下
		{
			Min=0;				//分秒清0
			Sec=0;
			MiniSec=0;
		}
		if(KeyNum==3)			//K3按键按下
		{
			AT24C02_WriteByte(0,Min);	//将分秒写入AT24C02
			Delay(5);
			AT24C02_WriteByte(1,Sec);
			Delay(5);
			AT24C02_WriteByte(2,MiniSec);
			Delay(5);
		}
		if(KeyNum==4)			//K4按键按下
		{
			Min=AT24C02_ReadByte(0);	//读出AT24C02数据
			Sec=AT24C02_ReadByte(1);
			MiniSec=AT24C02_ReadByte(2);
		}
		Nixie_SetBuf(1,Min/10);	//设置显示缓存，显示数据
		Nixie_SetBuf(2,Min%10);
		Nixie_SetBuf(3,11);
		Nixie_SetBuf(4,Sec/10);
		Nixie_SetBuf(5,Sec%10);
		Nixie_SetBuf(6,11);
		Nixie_SetBuf(7,MiniSec/10);
		Nixie_SetBuf(8,MiniSec%10);
	}
}
/**
  * @brief  秒表驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Sec_Loop(void)
{
	if(RunFlag)
	{
		MiniSec++;
		if(MiniSec>=100)
		{
			MiniSec=0;
			Sec++;
			if(Sec>=60)
			{
				Sec=0;
				Min++;
				if(Min>=60)
				{
					Min=0;
				}
			}
		}
	}
}
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count1,T0Count2,T0Count3;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count1++;
	if(T0Count1>=20)
	{
		T0Count1=0;
		Key_Loop();	//20ms调用一次按键驱动函数
	}
	T0Count2++;
	if(T0Count2>=2)
	{
		T0Count2=0;
		Nixie_Loop();//2ms调用一次数码管驱动函数
	}
	T0Count3++;
	if(T0Count3>=10)
	{
		T0Count3=0;
		Sec_Loop();	//10ms调用一次数秒表驱动函数
	}
}



Key.c


#include
#include "Delay.h"
unsigned char Key_KeyNumber;
/**
  * @brief  获取按键键码
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key(void)
{
	unsigned char Temp=0;
	Temp=Key_KeyNumber;
	Key_KeyNumber=0;
	return Temp;
}
/**
  * @brief  获取当前按键的状态，无消抖及松手检测
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key_GetState()
{
	unsigned char KeyNumber=0;

	if(P31==0){KeyNumber=1;}
	if(P30==0){KeyNumber=2;}
	if(P32==0){KeyNumber=3;}
	if(P33==0){KeyNumber=4;}

	return KeyNumber;
}
/**
  * @brief  按键驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Key_Loop(void)
{
	static unsigned char NowState,LastState;
	LastState=NowState;				//按键状态更新
	NowState=Key_GetState();		//获取当前按键状态
	//如果上个时间点按键按下，这个时间点未按下，则是松手瞬间，以此避免消抖和松手检测
	if(LastState==1 && NowState==0)
	{
		Key_KeyNumber=1;
	}
	if(LastState==2 && NowState==0)
	{
		Key_KeyNumber=2;
	}
	if(LastState==3 && NowState==0)
	{
		Key_KeyNumber=3;
	}
	if(LastState==4 && NowState==0)
	{
		Key_KeyNumber=4;
	}
}



Key.h


#ifndef __KEY_H__
#define __KEY_H__
unsigned char Key(void);
void Key_Loop(void);
#endif



Nixie.c


#include
#include "Delay.h"
//数码管显示缓存区
unsigned char Nixie_Buf[9]={0,10,10,10,10,10,10,10,10};
//数码管段码表
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00,0x40};
/**
  * @brief  设置显示缓存区
  * @param  Location 要设置的位置，范围：1~8
  * @param  Number 要设置的数字，范围：段码表索引范围
  * @retval 无
  */
void Nixie_SetBuf(unsigned char Location,Number)
{
	Nixie_Buf[Location]=Number;
}
/**
  * @brief  数码管扫描显示
  * @param  Location 要显示的位置，范围：1~8
  * @param  Number 要显示的数字，范围：段码表索引范围
  * @retval 无
  */
void Nixie_Scan(unsigned char Location,Number)
{
	P0=0x00;				//段码清0，消影
	switch(Location)		//位码输出
	{
		case 1:P24=1;P23=1;P22=1;break;
		case 2:P24=1;P23=1;P22=0;break;
		case 3:P24=1;P23=0;P22=1;break;
		case 4:P24=1;P23=0;P22=0;break;
		case 5:P24=0;P23=1;P22=1;break;
		case 6:P24=0;P23=1;P22=0;break;
		case 7:P24=0;P23=0;P22=1;break;
		case 8:P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];	//段码输出
}
/**
  * @brief  数码管驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Nixie_Loop(void)
{
	static unsigned char i=1;
	Nixie_Scan(i,Nixie_Buf[i]);
	i++;
	if(i>=9){i=1;}
}



Nixie.h


#ifndef __NIXIE_H__
#define __NIXIE_H__
void Nixie_SetBuf(unsigned char Location,Number);
void Nixie_Scan(unsigned char Location,Number);
void Nixie_Loop(void);
#endif



二十九、单片机实操二十七：DS18B20温度传感器与温度读取


1、DS18B20介绍


C语言：51单片机看这一篇就够了,第122张


2、 引脚及应用电路


C语言：51单片机看这一篇就够了,第123张

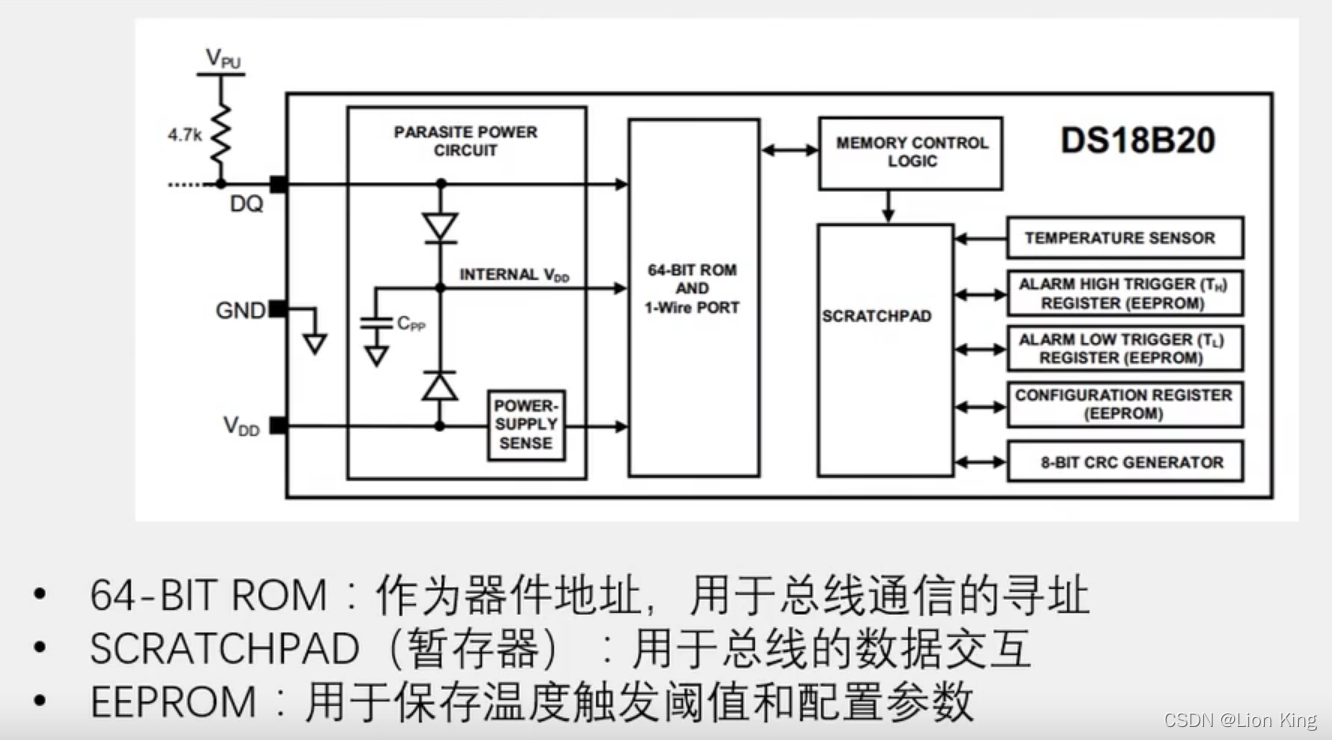

 3、内部结构图


C语言：51单片机看这一篇就够了,第124张


 4、存储器结构


C语言：51单片机看这一篇就够了,第125张


 5、单总线介绍


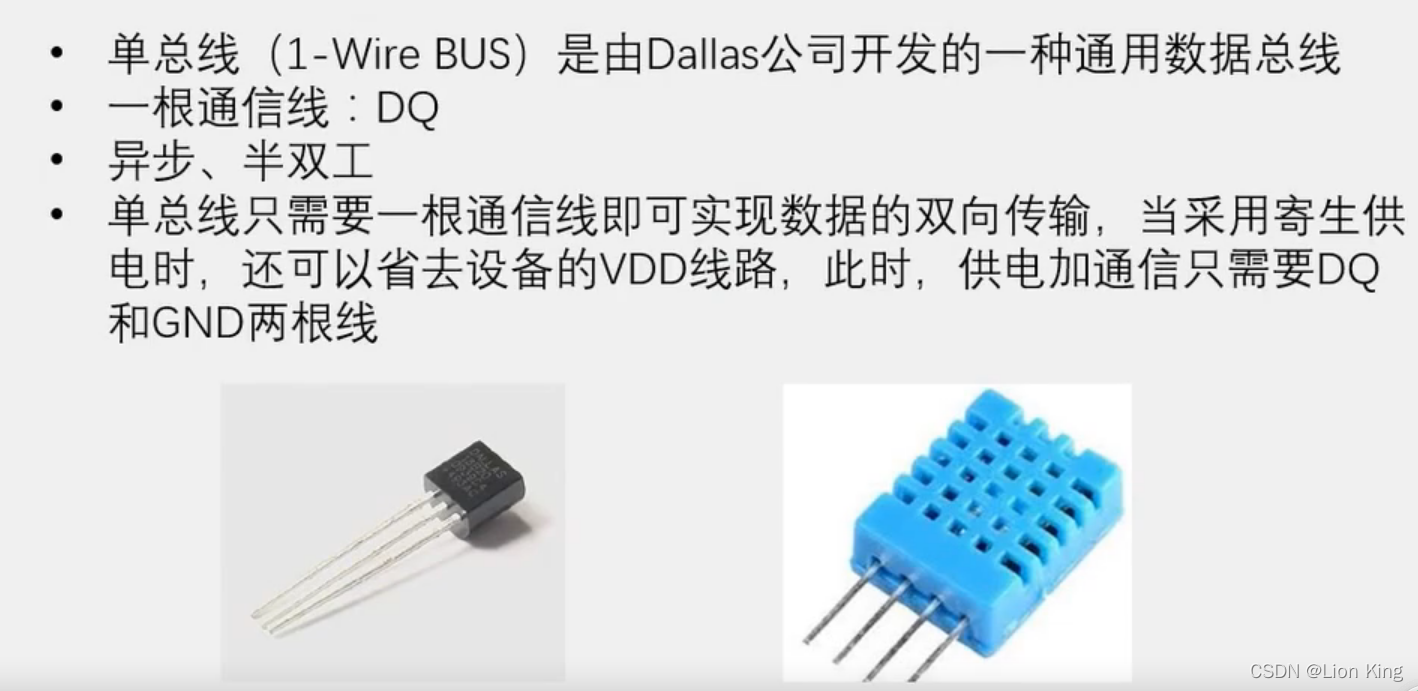

C语言：51单片机看这一篇就够了,第126张


 6、单总线电路规范


C语言：51单片机看这一篇就够了,第127张

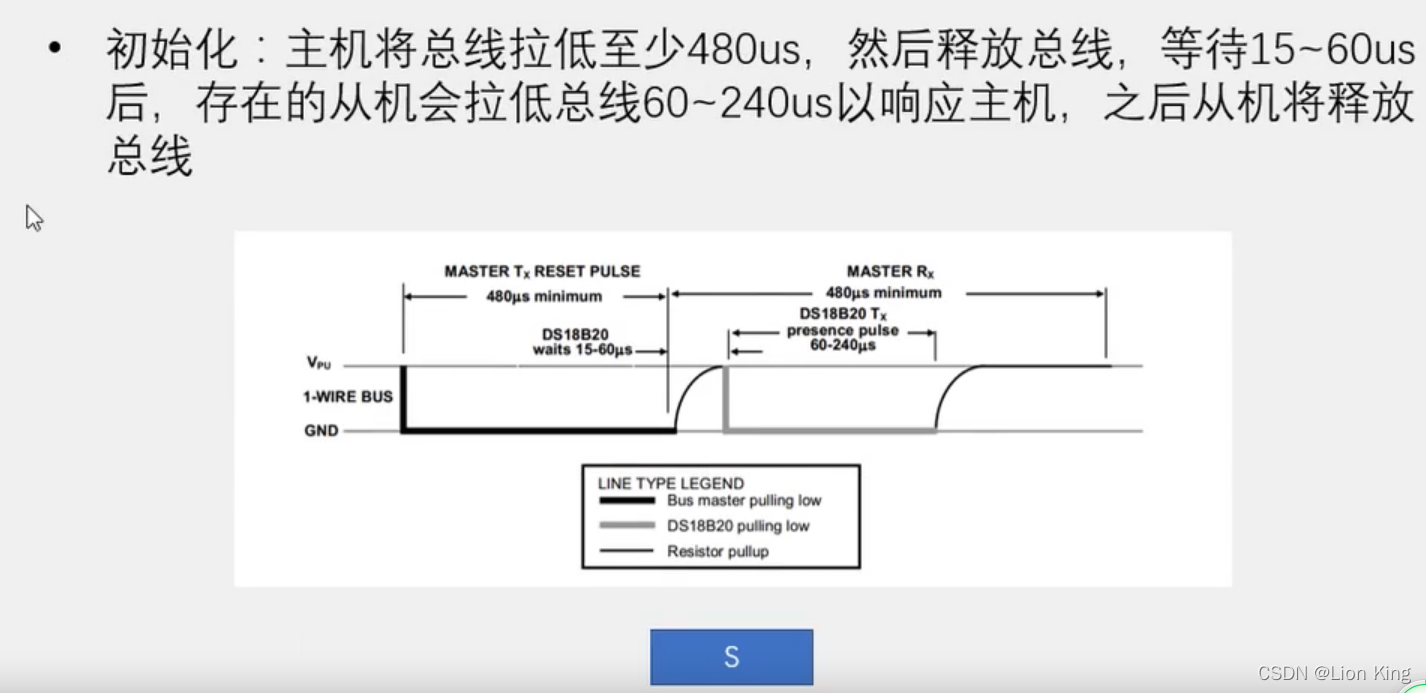

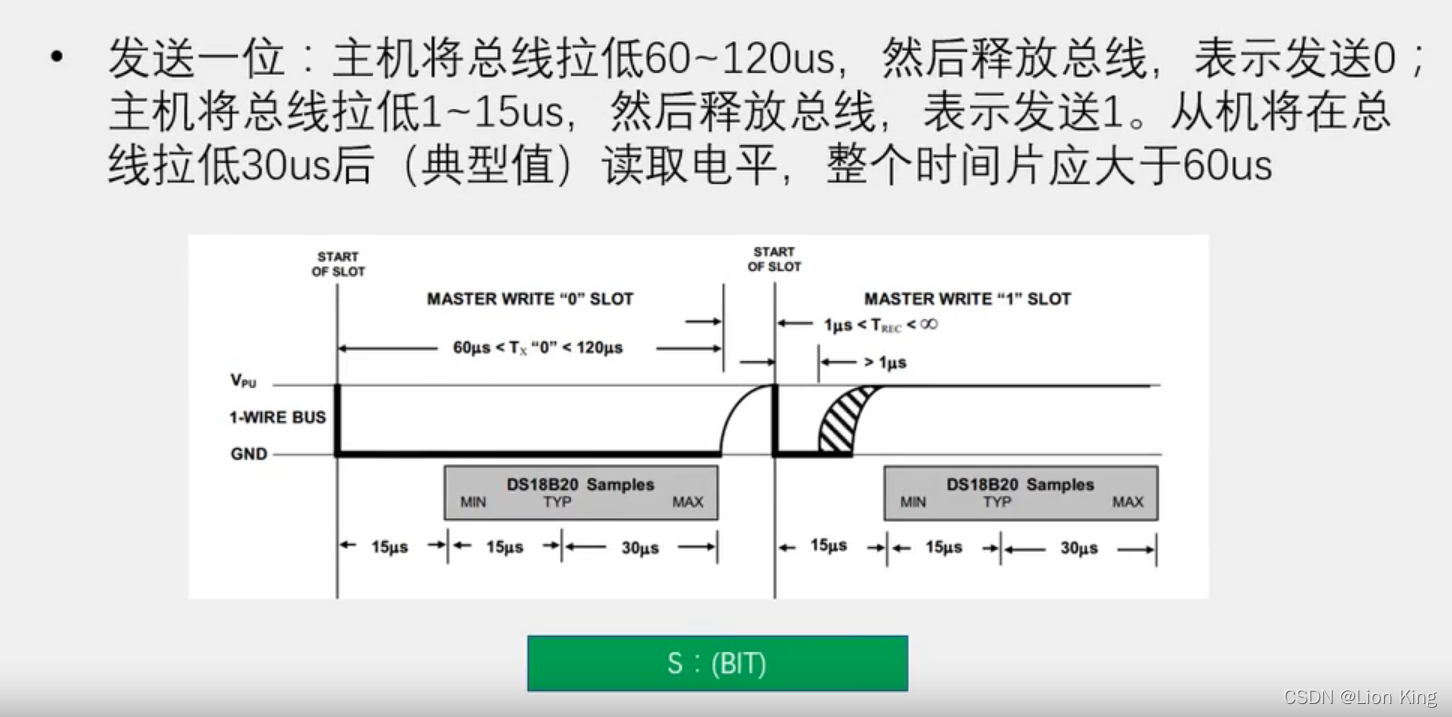

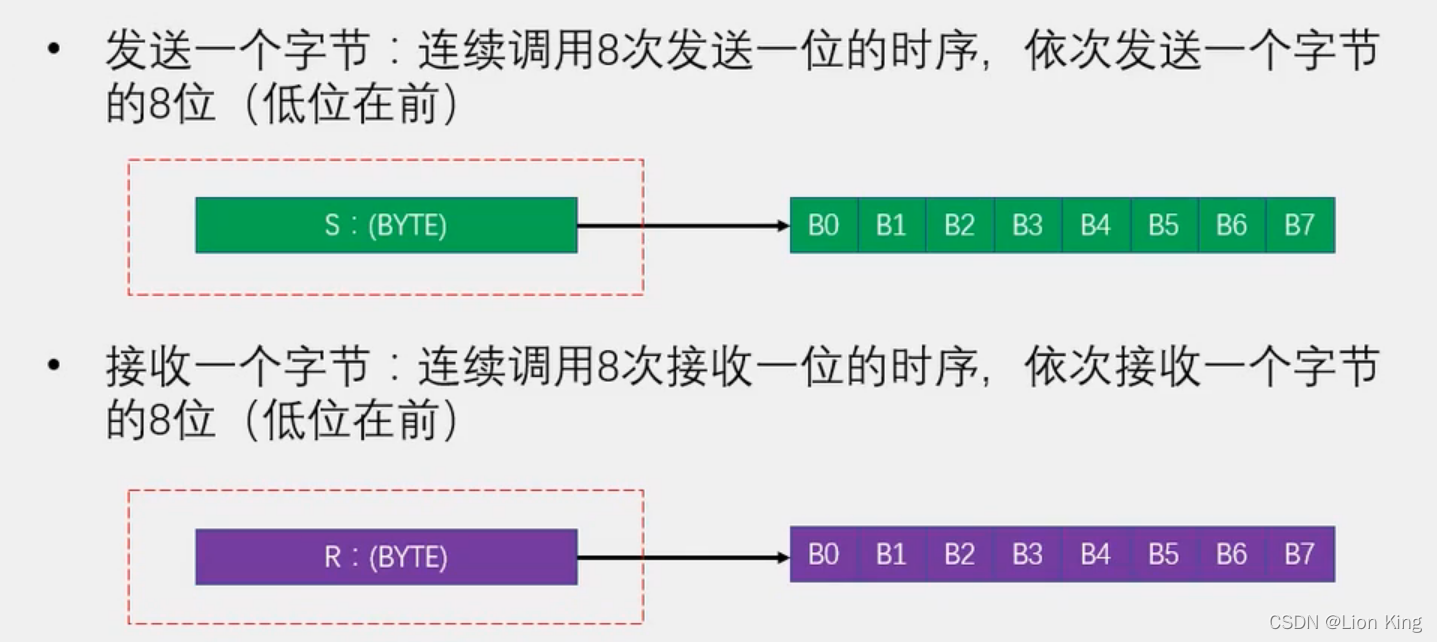

 7、单总线时序结构


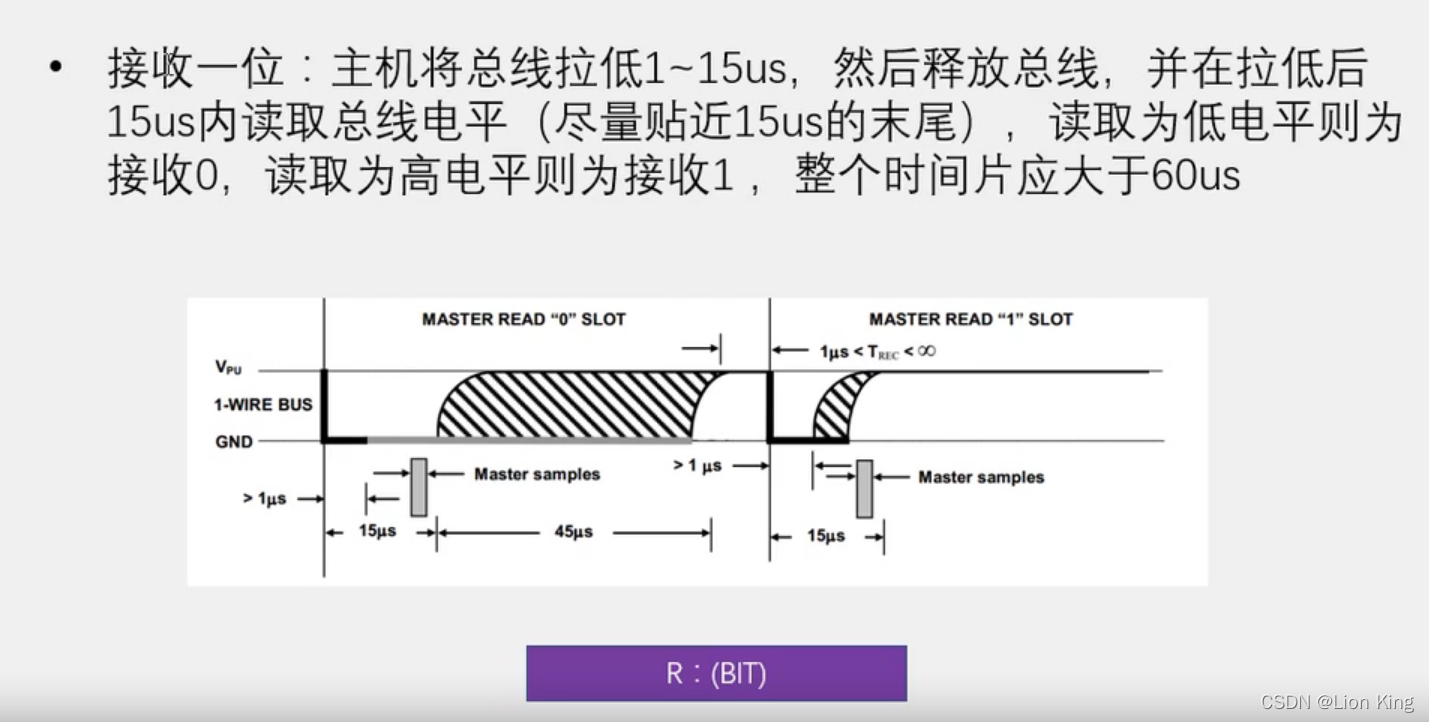

C语言：51单片机看这一篇就够了,第128张


 C语言：51单片机看这一篇就够了,第129张


 C语言：51单片机看这一篇就够了,第130张


 C语言：51单片机看这一篇就够了,第131张

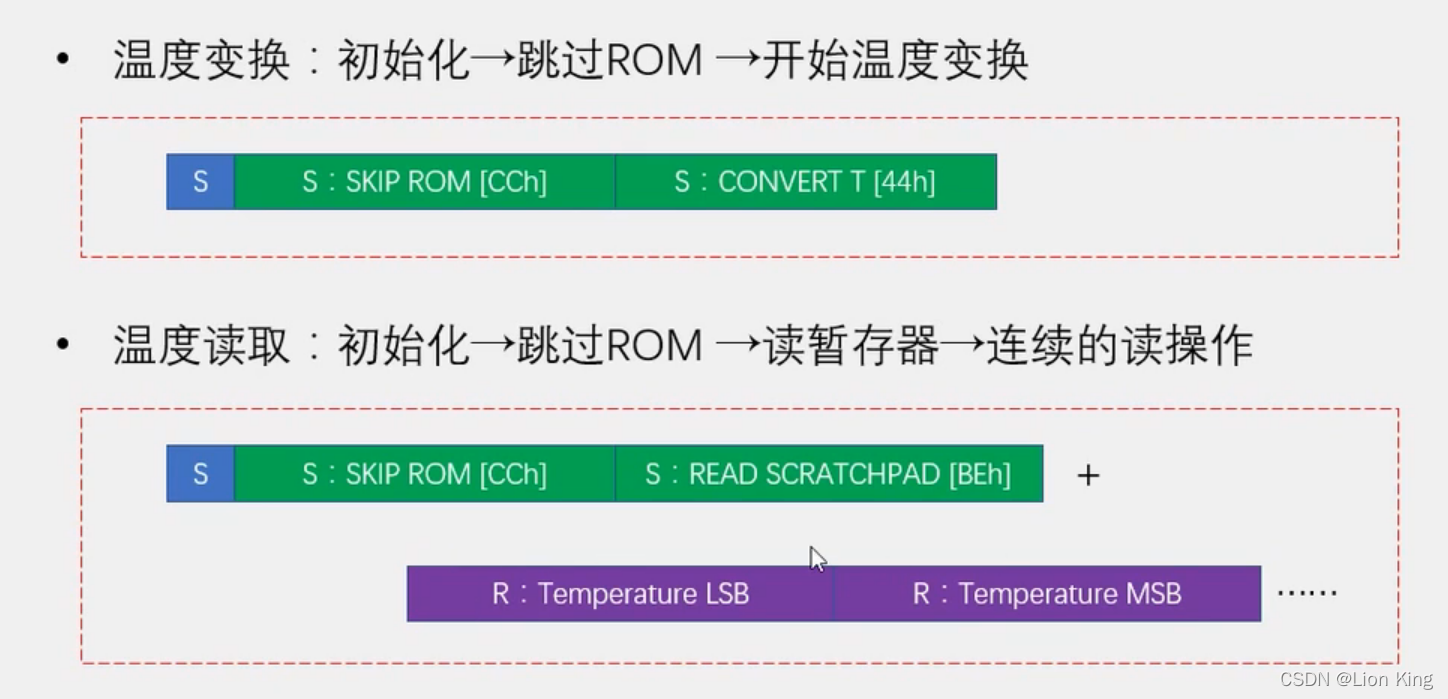

 8、DS18B20操作流程


C语言：51单片机看这一篇就够了,第132张


9、DS18B20数据帧


C语言：51单片机看这一篇就够了,第133张

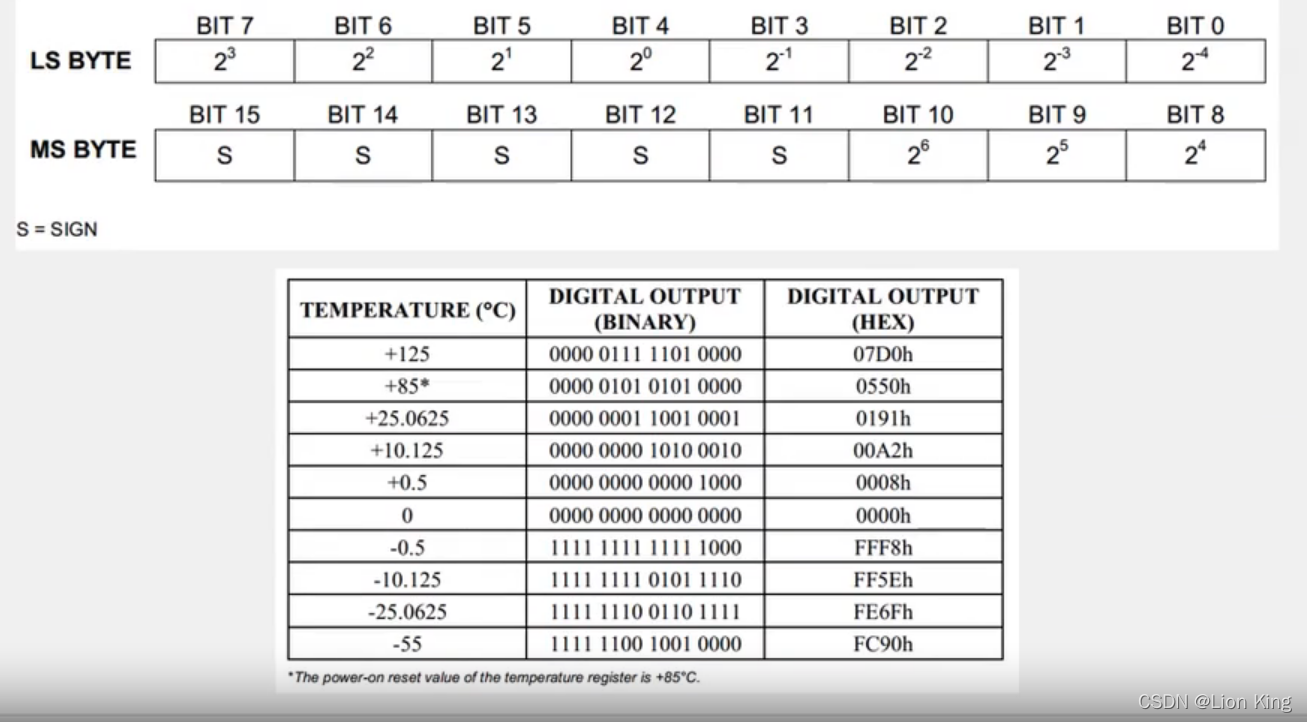

 10、温度存储格式


C语言：51单片机看这一篇就够了,第134张


 11、编写程序


main.c


#include
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "AT24C02.h"
#include "Key.h"
#include "Timer0.h"
float T,TShow;
char TLow,THigh;
unsigned char KeyNum;
void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);			//等待转换完成
	THigh=AT24C02_ReadByte(0);	//读取温度阈值数据
	TLow=AT24C02_ReadByte(1);
	if(THigh>125 || TLow<-55 || THigh<=TLow)
	{
		THigh=20;			//如果阈值非法，则设为默认值
		TLow=15;
	}
	LCD_Init();
	LCD_ShowString(1,1,"T:");
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	Timer0_Init();

	while(1)
	{
		KeyNum=Key();

		/*温度读取及显示*/
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(1,3,'-');	//显示负号
			TShow=-T;		//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(1,3,'+');	//显示正号
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);		//显示温度整数部分
		LCD_ShowChar(1,7,'.');		//显示小数点
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);//显示温度小数部分

		/*阈值判断及显示*/
		if(KeyNum)
		{
			if(KeyNum==1)	//K1按键，THigh自增
			{
				THigh++;
				if(THigh>125){THigh=125;}
			}
			if(KeyNum==2)	//K2按键，THigh自减
			{
				THigh--;
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3)	//K3按键，TLow自增
			{
				TLow++;
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4)	//K4按键，TLow自减
			{
				TLow--;
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);	//显示阈值数据
			LCD_ShowSignedNum(2,12,TLow,3);
			AT24C02_WriteByte(0,THigh);		//写入到At24C02中保存
			Delay(5);
			AT24C02_WriteByte(1,TLow);
			Delay(5);
		}
		if(T>THigh)			//越界判断
		{
			LCD_ShowString(1,13,"OV:H");
		}
		else if(T=20)
	{
		T0Count=0;
		Key_Loop();	//每20ms调用一次按键驱动函数
	}
}



OneWrite.c


#include
//引脚定义
sbit OneWire_DQ=P3^7;
/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位，0为响应，1为未响应
  */
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);		//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);			//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);		//Delay 500us
	return AckBit;
}
/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	OneWire_DQ=0;
	i = 4;while (--i);			//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);			//Delay 50us
	OneWire_DQ=1;
}
/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i = 2;while (--i);			//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);			//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);			//Delay 50us
	return Bit;
}
/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<

OneWrite.h


#ifndef __ONEWIRE_H__
#define __ONEWIRE_H__
unsigned char OneWire_Init(void);
void OneWire_SendBit(unsigned char Bit);
unsigned char OneWire_ReceiveBit(void);
void OneWire_SendByte(unsigned char Byte);
unsigned char OneWire_ReceiveByte(void);
#endif



三十、单片机实操二十八：温度报警器


1、编写代码


main.c


#include
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "AT24C02.h"
#include "Key.h"
#include "Timer0.h"
float T,TShow;
char TLow,THigh;
unsigned char KeyNum;
void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);			//等待转换完成
	THigh=AT24C02_ReadByte(0);	//读取温度阈值数据
	TLow=AT24C02_ReadByte(1);
	if(THigh>125 || TLow<-55 || THigh<=TLow)
	{
		THigh=20;			//如果阈值非法，则设为默认值
		TLow=15;
	}
	LCD_Init();
	LCD_ShowString(1,1,"T:");
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	Timer0_Init();

	while(1)
	{
		KeyNum=Key();

		/*温度读取及显示*/
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(1,3,'-');	//显示负号
			TShow=-T;		//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(1,3,'+');	//显示正号
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);		//显示温度整数部分
		LCD_ShowChar(1,7,'.');		//显示小数点
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);//显示温度小数部分

		/*阈值判断及显示*/
		if(KeyNum)
		{
			if(KeyNum==1)	//K1按键，THigh自增
			{
				THigh++;
				if(THigh>125){THigh=125;}
			}
			if(KeyNum==2)	//K2按键，THigh自减
			{
				THigh--;
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3)	//K3按键，TLow自增
			{
				TLow++;
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4)	//K4按键，TLow自减
			{
				TLow--;
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);	//显示阈值数据
			LCD_ShowSignedNum(2,12,TLow,3);
			AT24C02_WriteByte(0,THigh);		//写入到At24C02中保存
			Delay(5);
			AT24C02_WriteByte(1,TLow);
			Delay(5);
		}
		if(T>THigh)			//越界判断
		{
			LCD_ShowString(1,13,"OV:H");
		}
		else if(T=20)
	{
		T0Count=0;
		Key_Loop();	//每20ms调用一次按键驱动函数
	}
}



三十一、单片机实操二十九：LCD1602与功能函数代码


1、LCD1602介绍


C语言：51单片机看这一篇就够了,第135张


 2、引脚及应用电路


C语言：51单片机看这一篇就够了,第136张


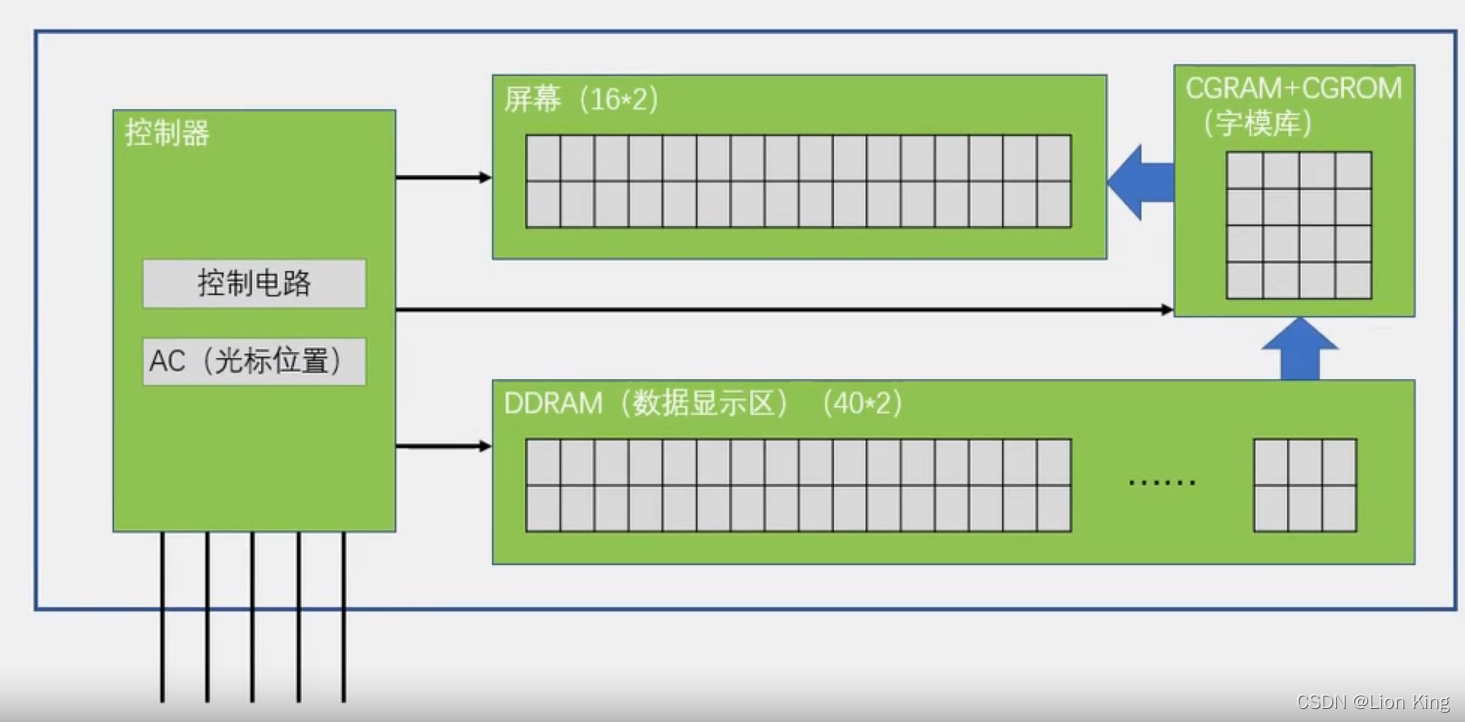

3、内部结构框图


C语言：51单片机看这一篇就够了,第137张 4、存储器结构


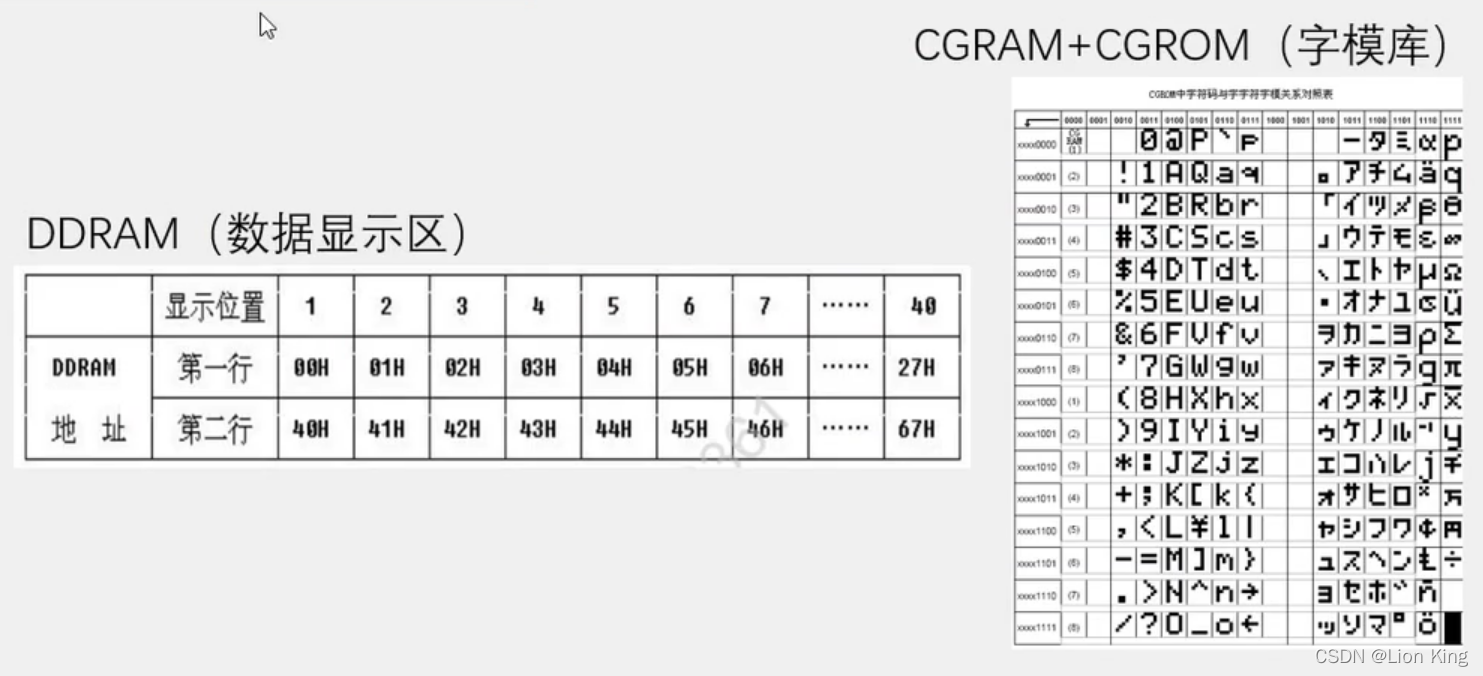

C语言：51单片机看这一篇就够了,第138张


 5、时序结构


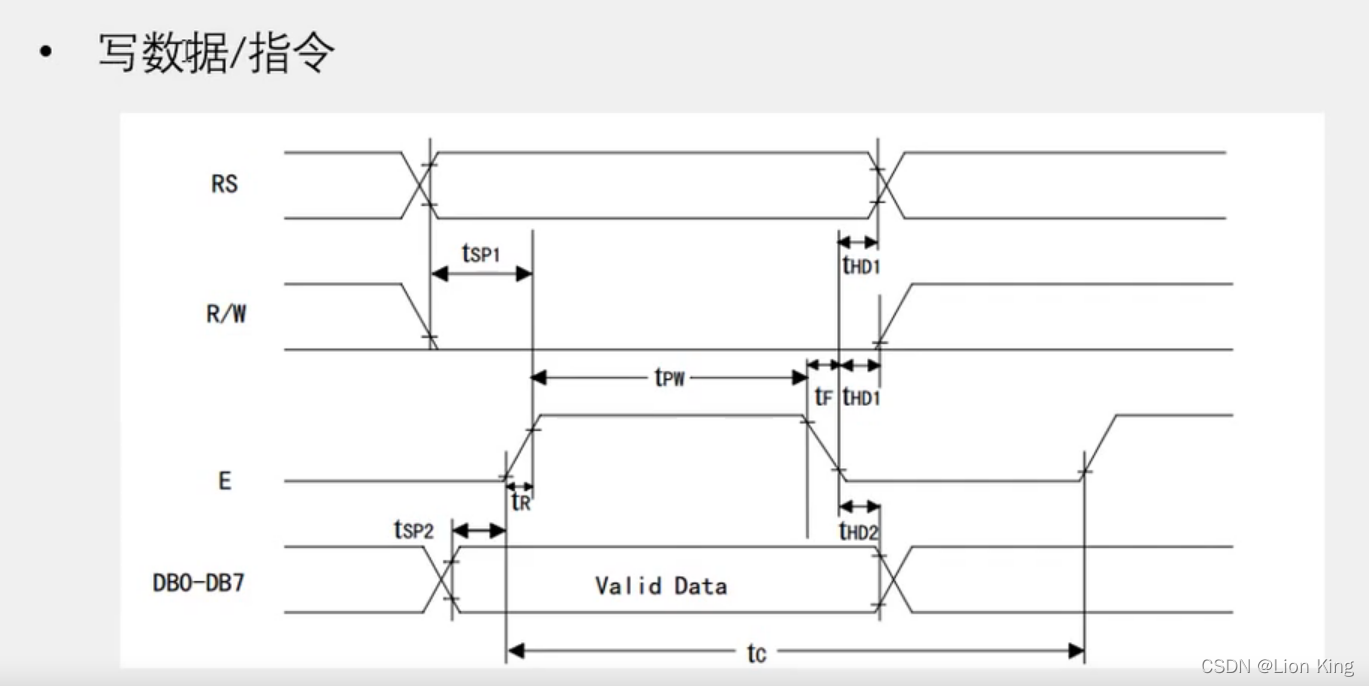

C语言：51单片机看这一篇就够了,第139张


 6、LS1602指令集


C语言：51单片机看这一篇就够了,第140张


 7、LCD1602操作流程


C语言：51单片机看这一篇就够了,第141张


 8、编写代码


详见LCD1602模块。


三十二、单片机实操三十：直流电机驱动（PWM）与LED呼吸灯


1、直流电机介绍


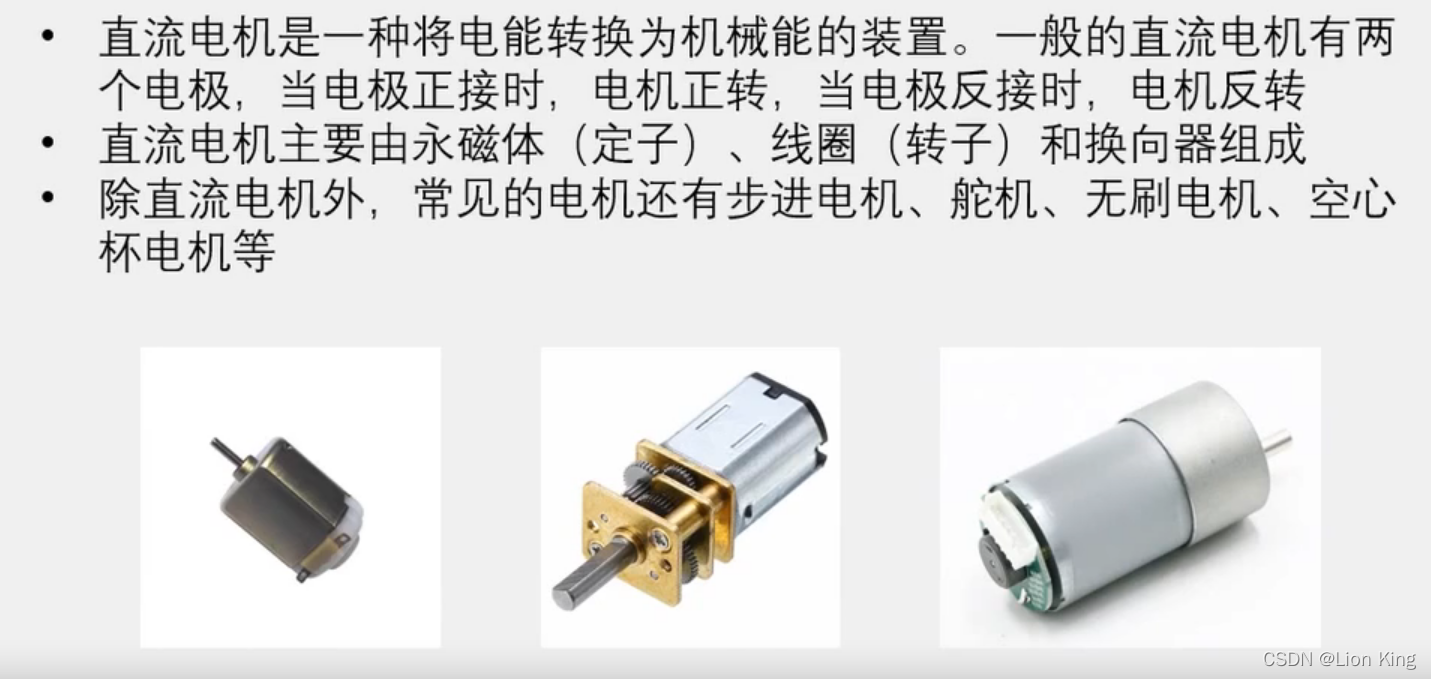

C语言：51单片机看这一篇就够了,第142张


2、电机驱动电路


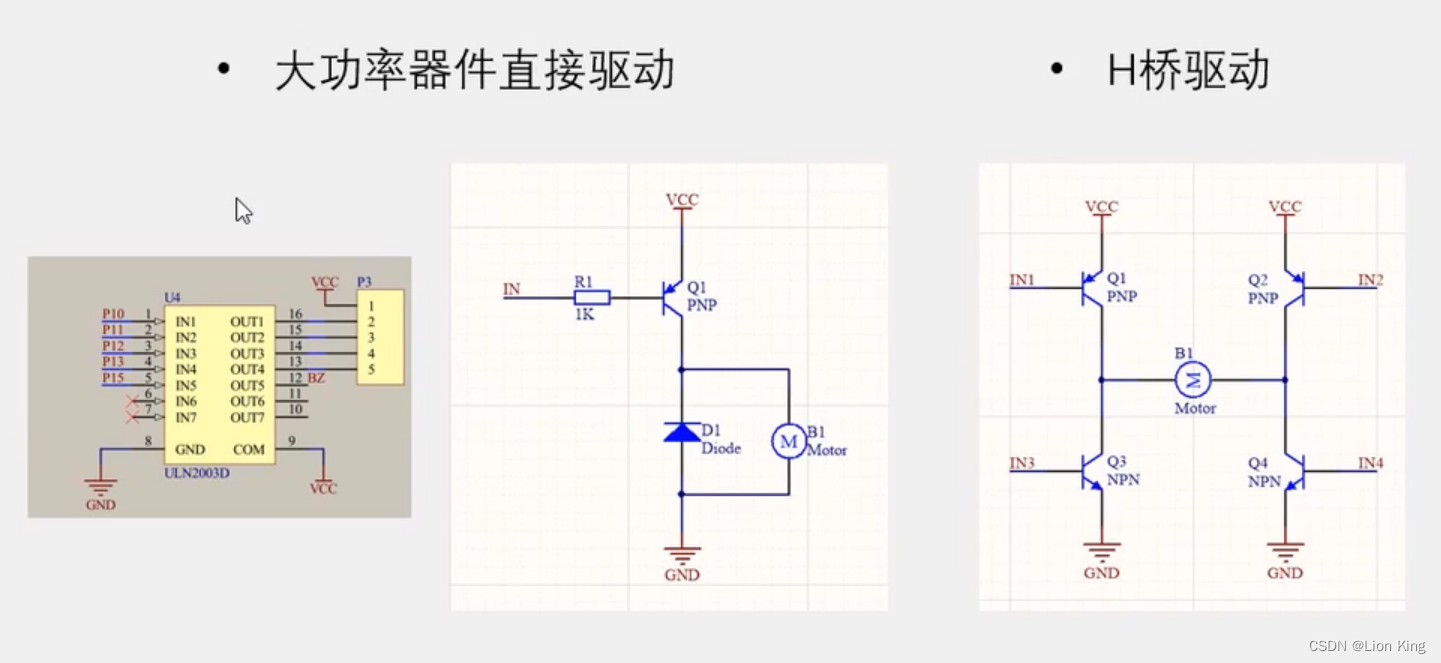

C语言：51单片机看这一篇就够了,第143张


 3、PWM介绍


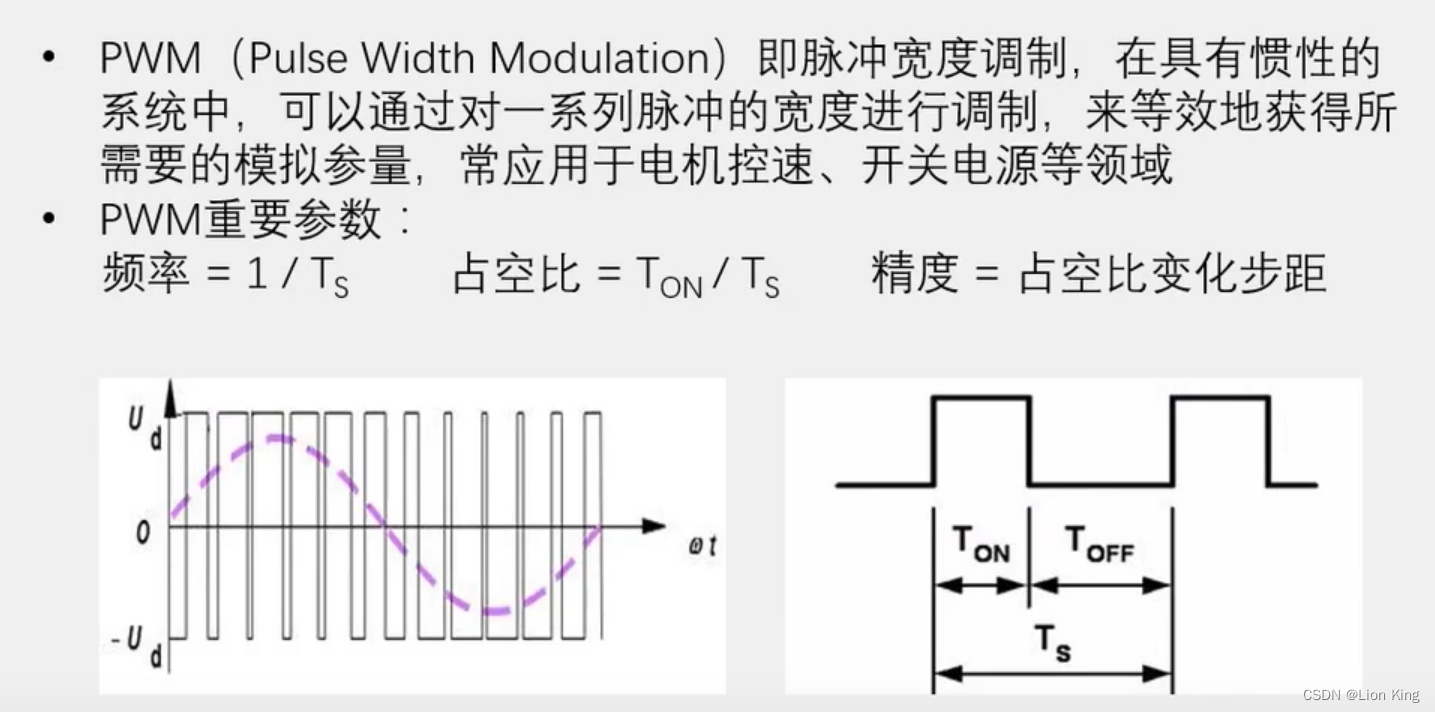

C语言：51单片机看这一篇就够了,第144张


4、产生PWM的方法


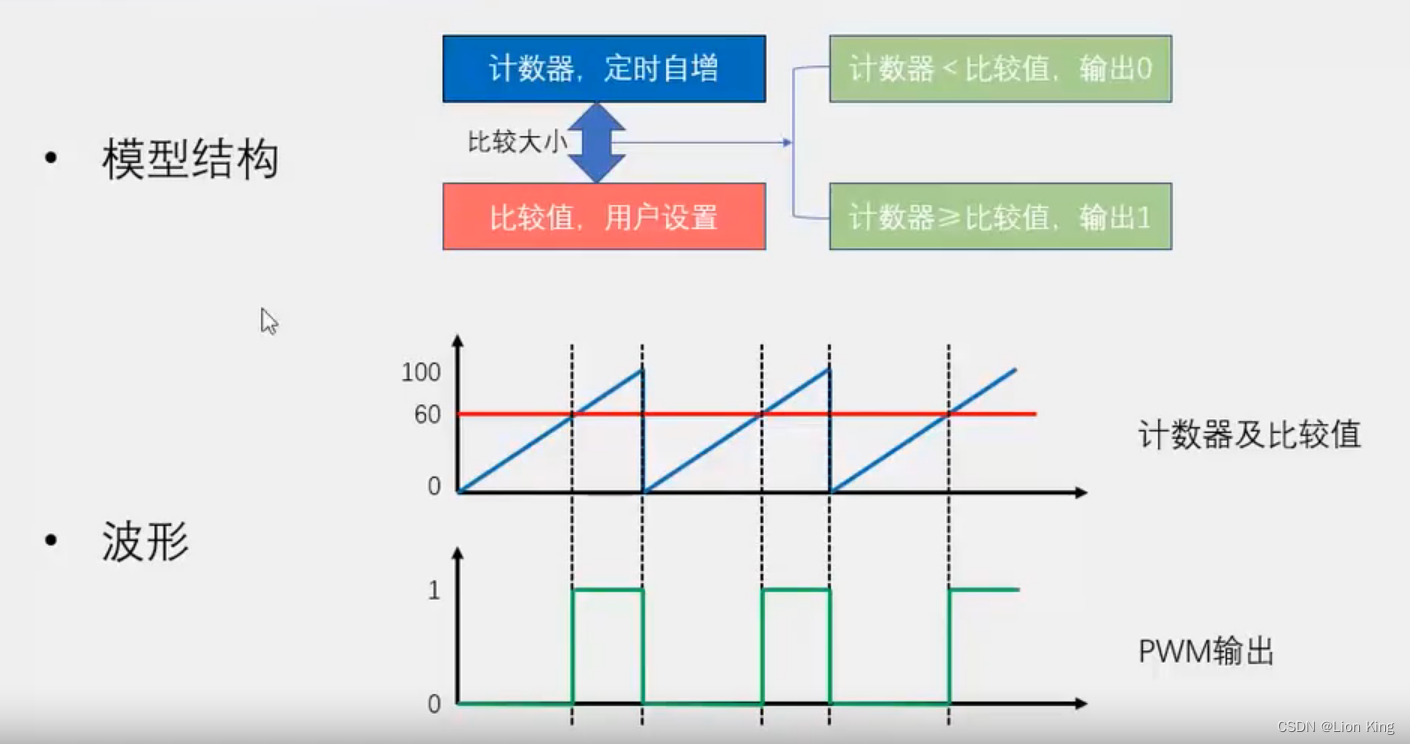

C语言：51单片机看这一篇就够了,第145张



5、编写程序


main.c


#include
sbit LED=P2^0;
void Delay(unsigned int t)
{
	while(t--);
}
void main()
{
	unsigned char Time,i;
	while(1)
	{
		for(Time=0;Time<100;Time++)		//改变亮灭时间，由暗到亮
		{
			for(i=0;i<20;i++)			//计次延时
			{
				LED=0;					//LED亮
				Delay(Time);			//延时Time
				LED=1;					//LED灭
				Delay(100-Time);		//延时100-Time
			}
		}
		for(Time=100;Time>0;Time--)		//改变亮灭时间，由亮到暗
		{
			for(i=0;i<20;i++)			//计次延时
			{
				LED=0;					//LED亮
				Delay(Time);			//延时Time
				LED=1;					//LED灭
				Delay(100-Time);		//延时100-Time
			}
		}
	}
}




三十三、单片机实操三十一：直流电机调速


1、编写程序


main.c


#include
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Timer0.h"
sbit Motor=P1^0;
unsigned char Counter,Compare;	//计数值和比较值，用于输出PWM
unsigned char KeyNum,Speed;
void main()
{
	Timer0_Init();
	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)
		{
			Speed++;
			Speed%=4;
			if(Speed==0){Compare=0;}	//设置比较值，改变PWM占空比
			if(Speed==1){Compare=50;}
			if(Speed==2){Compare=75;}
			if(Speed==3){Compare=100;}
		}
		Nixie(1,Speed);
	}
}
void Timer0_Routine() interrupt 1
{
	TL0 = 0x9C;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
	Counter++;
	Counter%=100;	//计数值变化范围限制在0~99
	if(Counter

三十四、单片机实操三十二：AD/DA之AD模数转换


1、AD/DA介绍


C语言：51单片机看这一篇就够了,第146张


 2、硬件电路模型


C语言：51单片机看这一篇就够了,第147张


 3、硬件电路


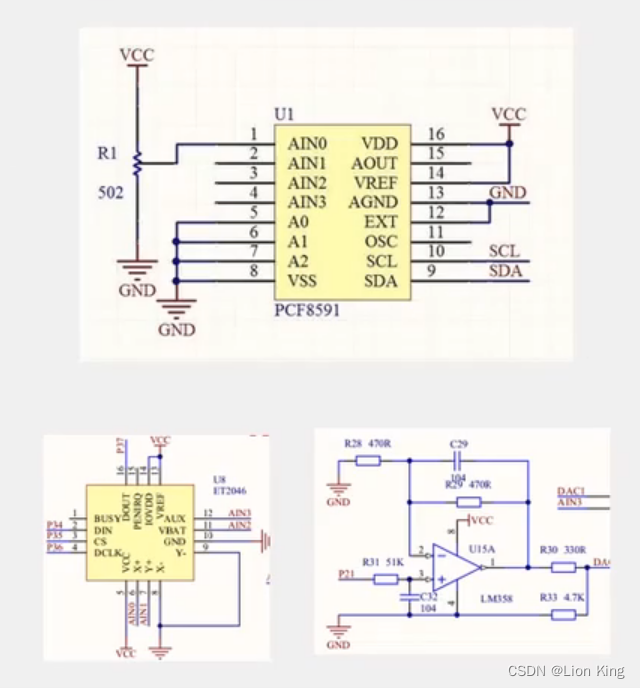

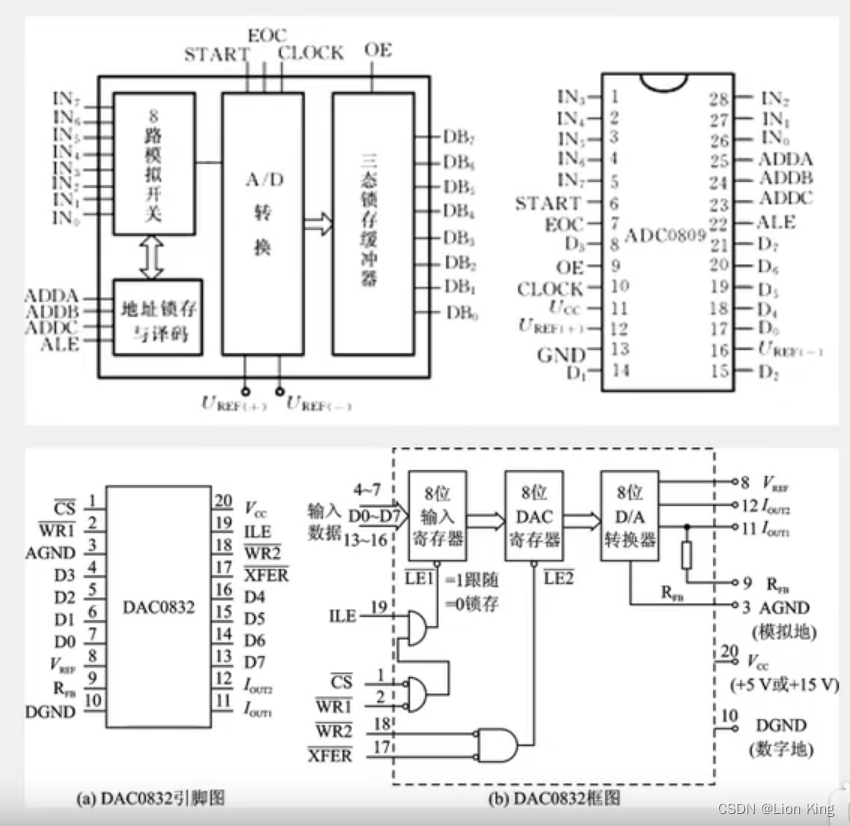

C语言：51单片机看这一篇就够了,第148张


 C语言：51单片机看这一篇就够了,第149张


 4、运算放大器


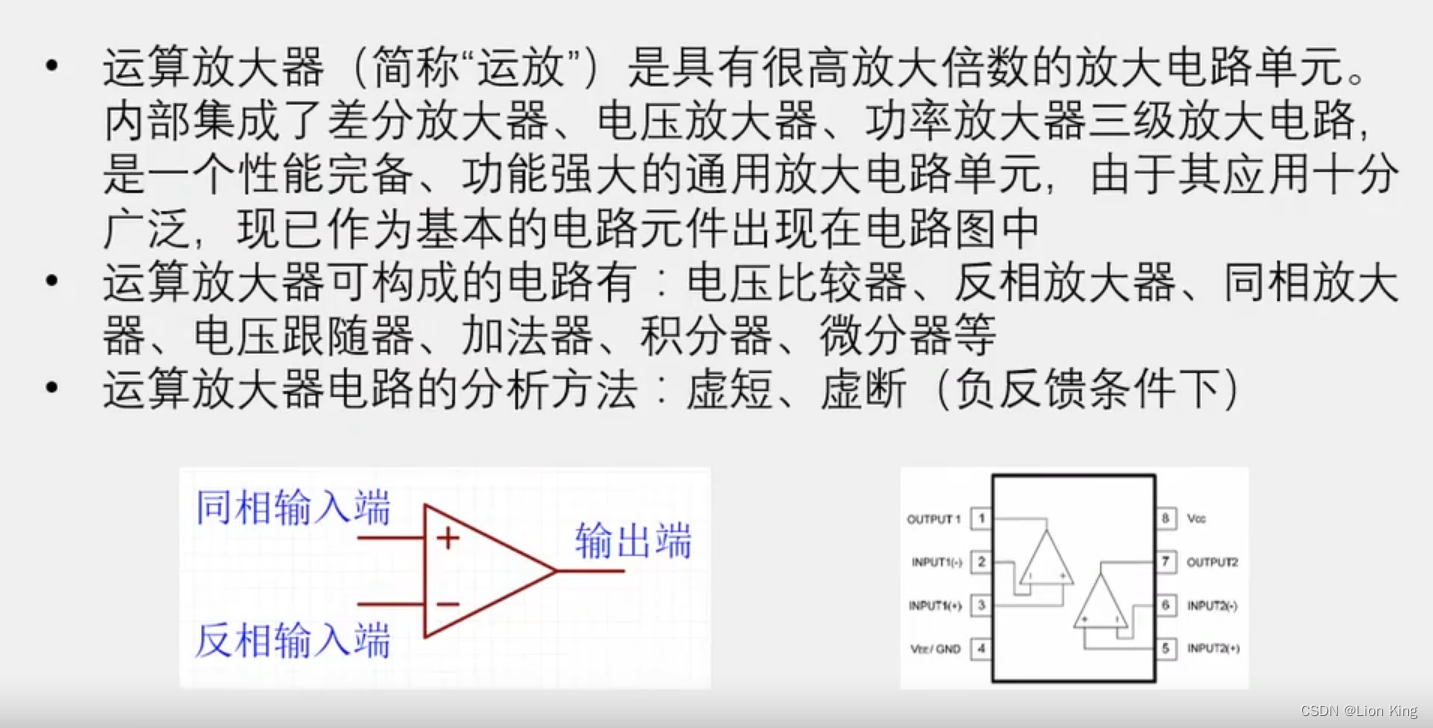

C语言：51单片机看这一篇就够了,第150张


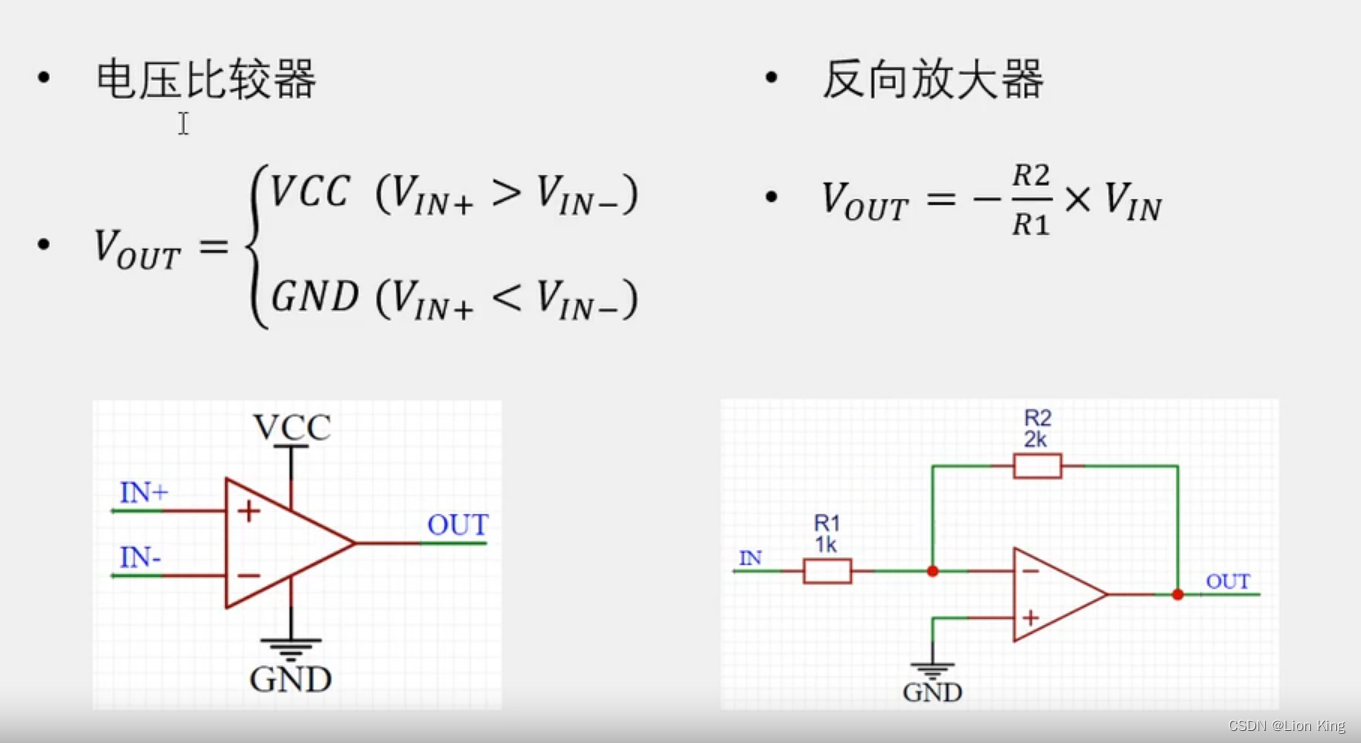

 5、运放电路


C语言：51单片机看这一篇就够了,第151张


 C语言：51单片机看这一篇就够了,第152张


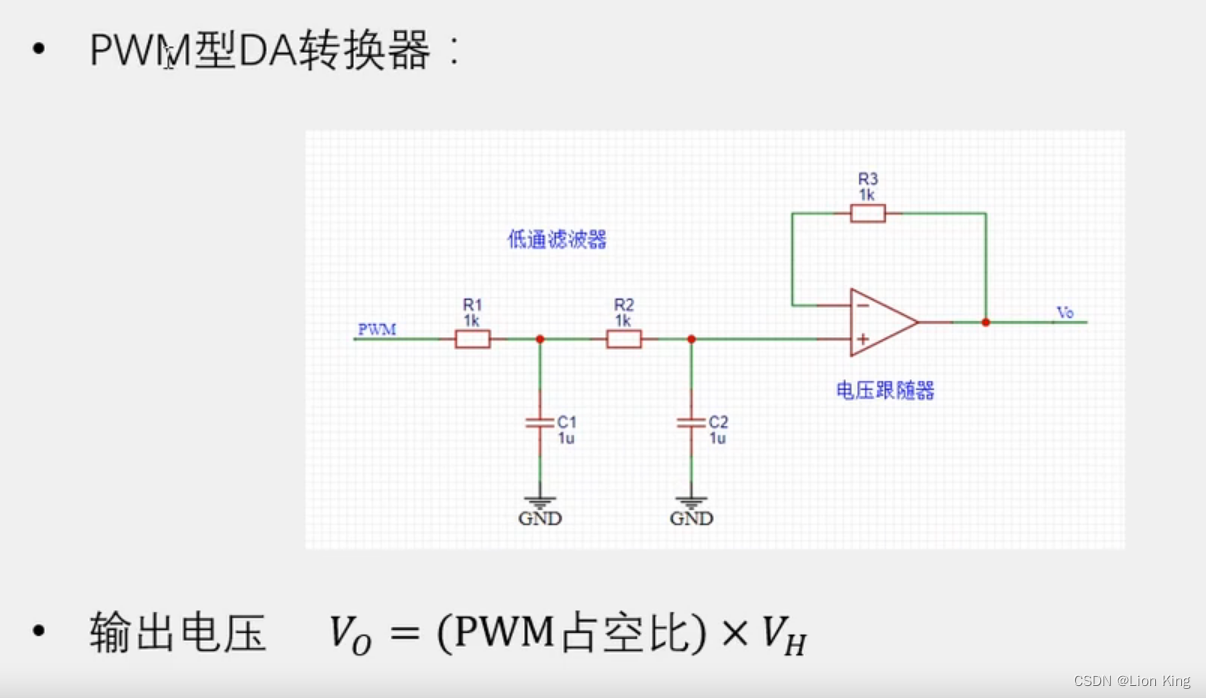

 6、DA原理


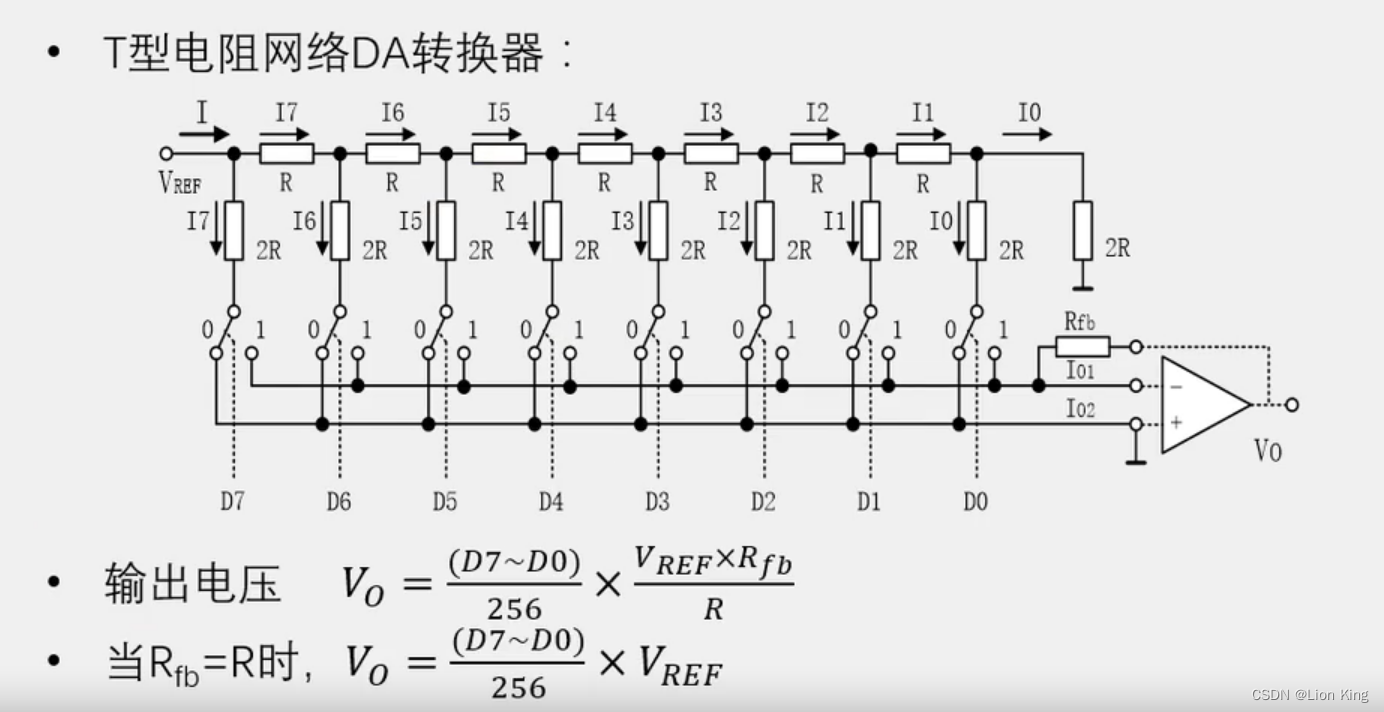

C语言：51单片机看这一篇就够了,第153张


C语言：51单片机看这一篇就够了,第154张


 7、AD原理


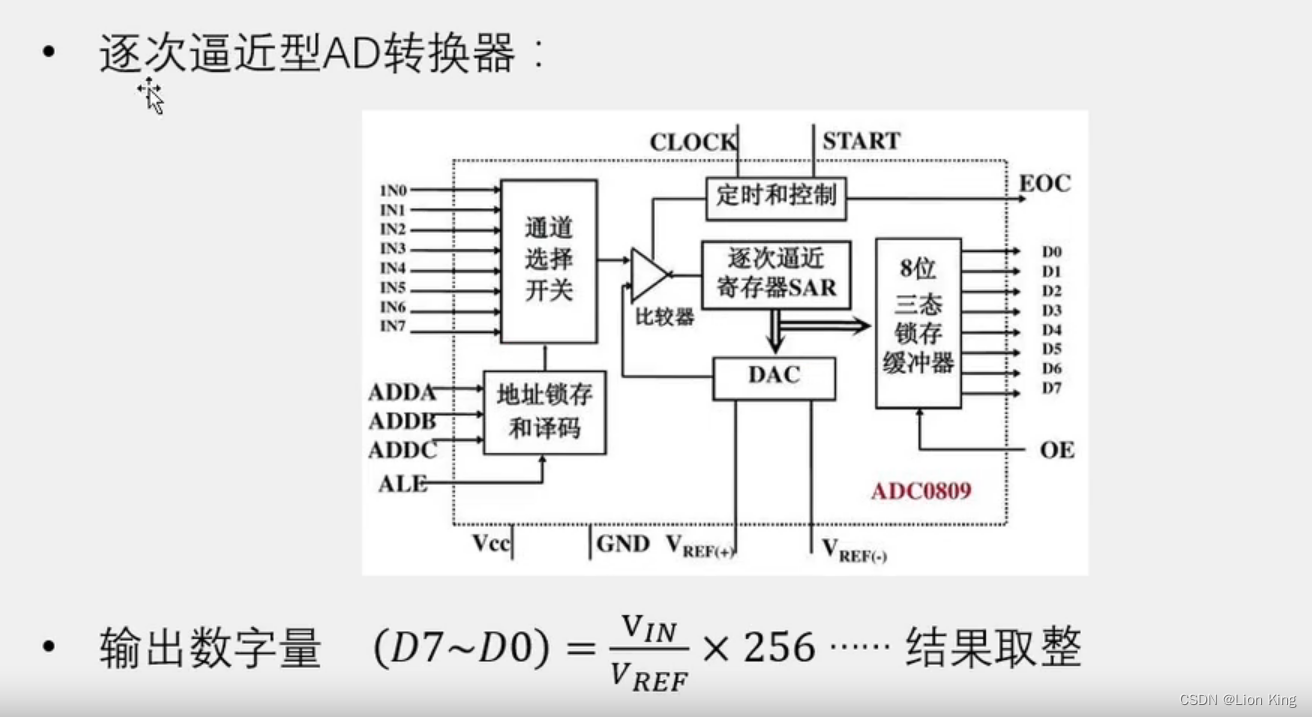

C语言：51单片机看这一篇就够了,第155张


 8、AD/DA性能指标


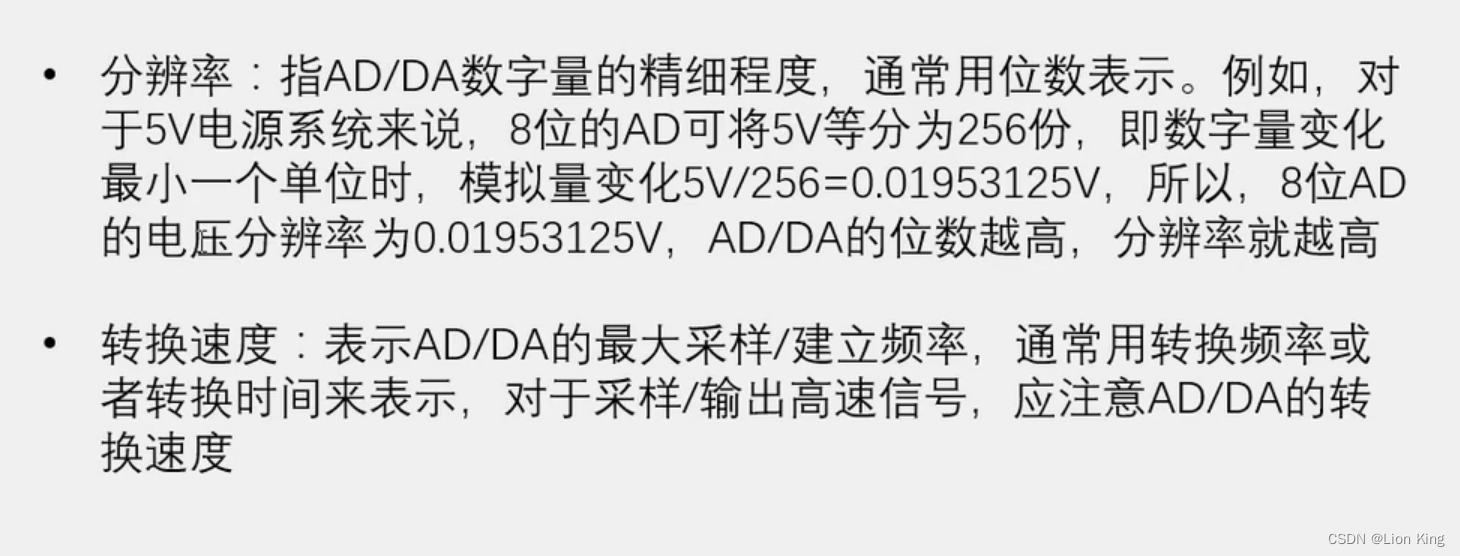

C语言：51单片机看这一篇就够了,第156张


9、XPT2046功能说明


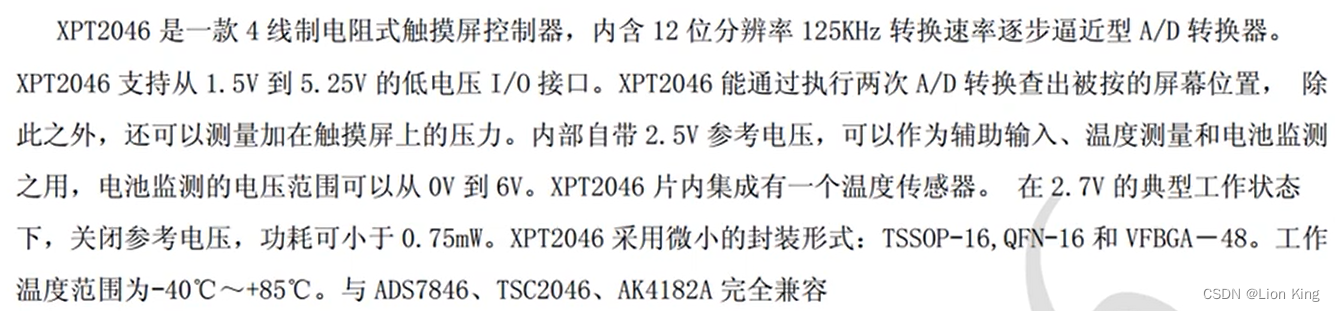

C语言：51单片机看这一篇就够了,第157张


10、 XPT2046时序


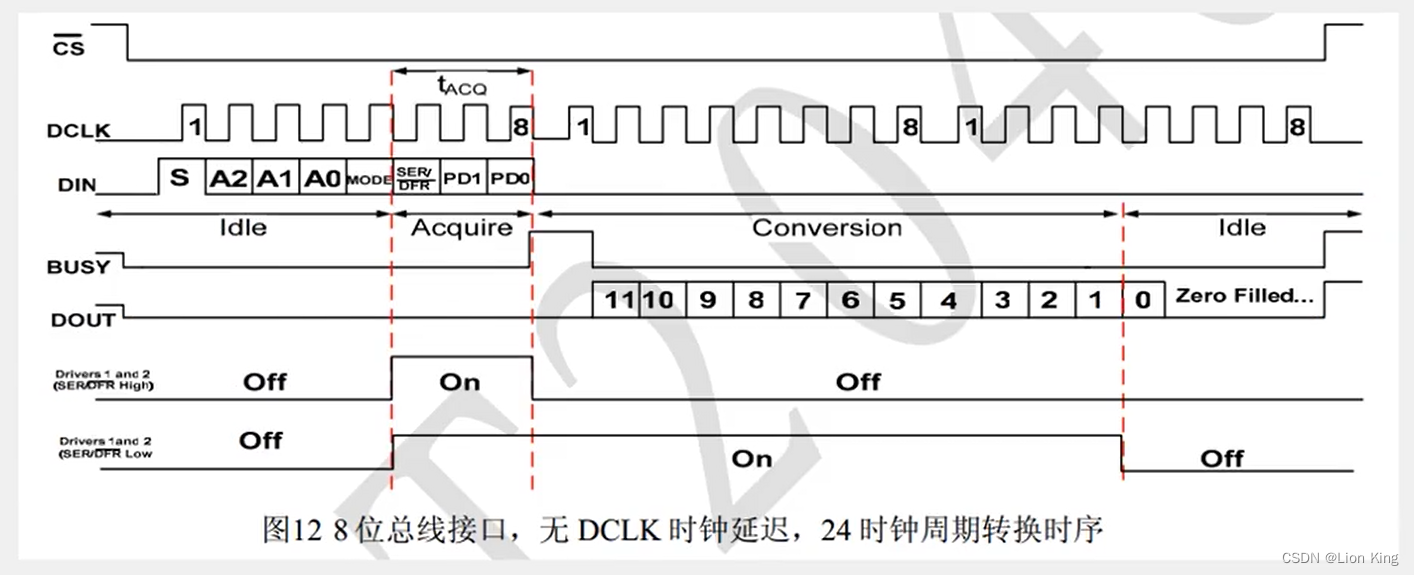

C语言：51单片机看这一篇就够了,第158张


 11、开发板原理图


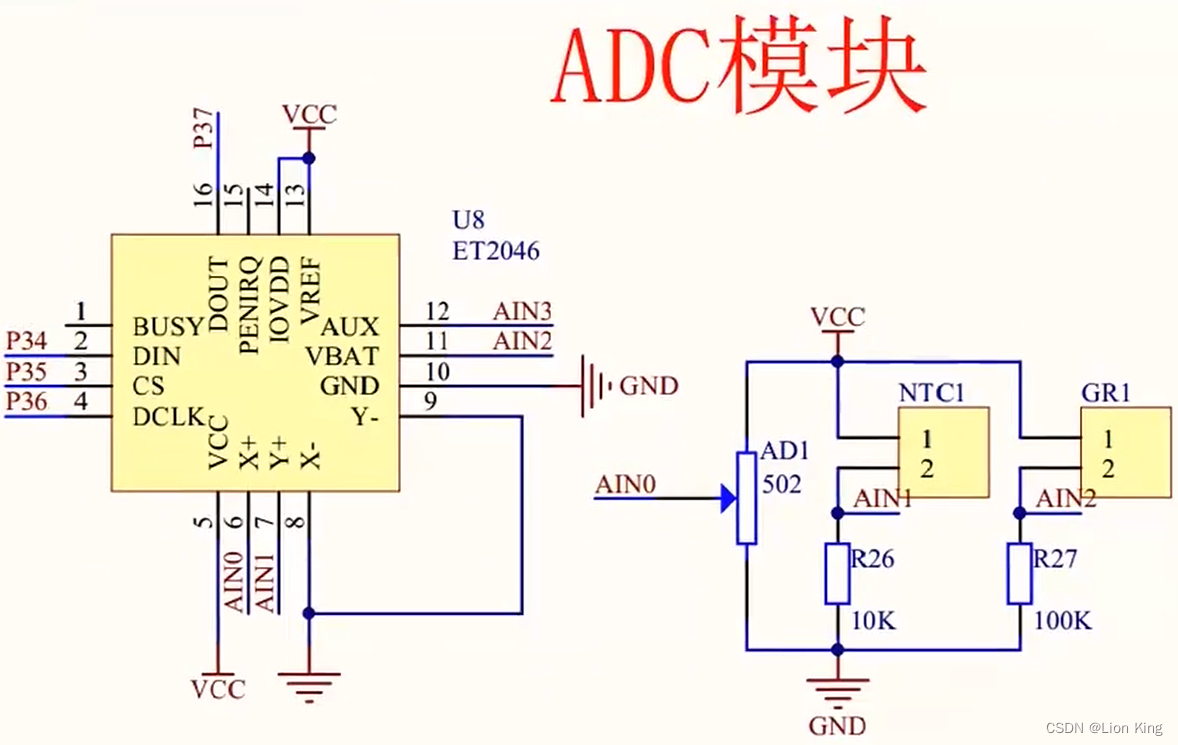

C语言：51单片机看这一篇就够了,第159张


8、编写代码


main.c


#include
#include "Delay.h"
#include "LCD1602.h"
#include "XPT2046.h"
unsigned int ADValue;
void main(void)
{
	LCD_Init();
	LCD_ShowString(1,1,"ADJ  NTC  GR");
	while(1)
	{
		ADValue=XPT2046_ReadAD(XPT2046_XP);		//读取AIN0，可调电阻
		LCD_ShowNum(2,1,ADValue,3);				//显示AIN0
		ADValue=XPT2046_ReadAD(XPT2046_YP);		//读取AIN1，热敏电阻
		LCD_ShowNum(2,6,ADValue,3);				//显示AIN1
		ADValue=XPT2046_ReadAD(XPT2046_VBAT);	//读取AIN2，光敏电阻
		LCD_ShowNum(2,11,ADValue,3);			//显示AIN2
		Delay(100);
	}
}



XPT2046.c


#include
#include
//引脚定义
sbit XPY2046_DIN=P3^4;
sbit XPY2046_CS=P3^5;
sbit XPY2046_DCLK=P3^6;
sbit XPY2046_DOUT=P3^7;
/**
  * @brief  ZPT2046读取AD值
  * @param  Command 命令字，范围：头文件内定义的宏，结尾的数字表示转换的位数
  * @retval AD转换后的数字量，范围：8位为0~255，12位为0~4095
  */
unsigned int XPT2046_ReadAD(unsigned char Command)
{
	unsigned char i;
	unsigned int Data=0;
	XPY2046_DCLK=0;
	XPY2046_CS=0;
	for(i=0;i<8;i++)
	{
		XPY2046_DIN=Command&(0x80>>i);
		XPY2046_DCLK=1;
		XPY2046_DCLK=0;
	}
	for(i=0;i<16;i++)
	{
		XPY2046_DCLK=1;
		XPY2046_DCLK=0;
		if(XPY2046_DOUT){Data|=(0x8000>>i);}
	}
	XPY2046_CS=1;
	return Data>>8;
}



XPT2046.h


#ifndef __XPT2046_H__
#define __XPT2046_H__
#define XPT2046_VBAT	0xAC
#define XPT2046_AUX		0xEC
#define XPT2046_XP		0x9C	//0xBC
#define XPT2046_YP		0xDC
unsigned int XPT2046_ReadAD(unsigned char Command);
#endif



三十五、单片机实操三十三：DA数模转换


1、编写代码


main.c


#include
#include "Delay.h"
#include "Timer0.h"
sbit DA=P2^1;
unsigned char Counter,Compare;	//计数值和比较值，用于输出PWM
unsigned char i;
void main()
{
	Timer0_Init();
	while(1)
	{
		for(i=0;i<100;i++)
		{
			Compare=i;			//设置比较值，改变PWM占空比
			Delay(10);
		}
		for(i=100;i>0;i--)
		{
			Compare=i;			//设置比较值，改变PWM占空比
			Delay(10);
		}
	}
}
void Timer0_Routine() interrupt 1
{
	TL0 = 0x9C;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
	Counter++;
	Counter%=100;	//计数值变化范围限制在0~99
	if(Counter

三十六、单片机实操三十四：红外遥控与外部中断


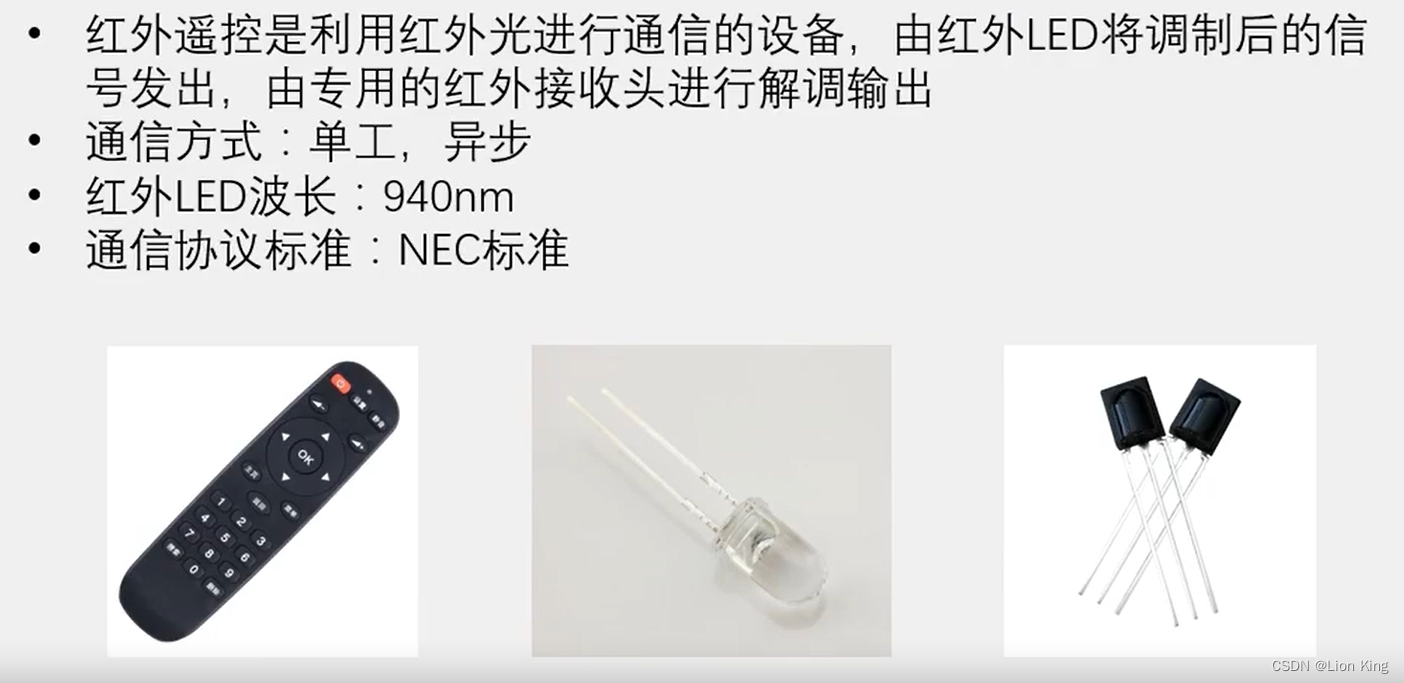

1、红外遥控简介


C语言：51单片机看这一篇就够了,第160张


2、 硬件电路


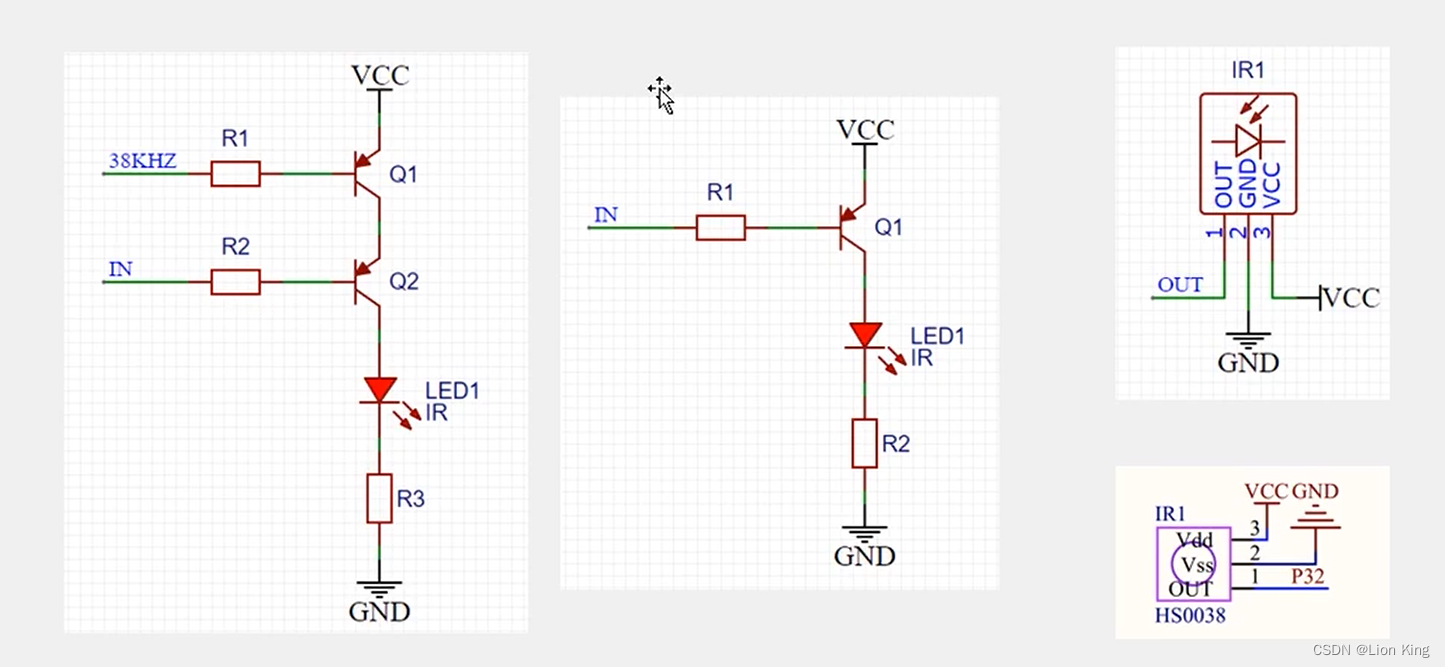

C语言：51单片机看这一篇就够了,第161张


 3、基本发送与接收


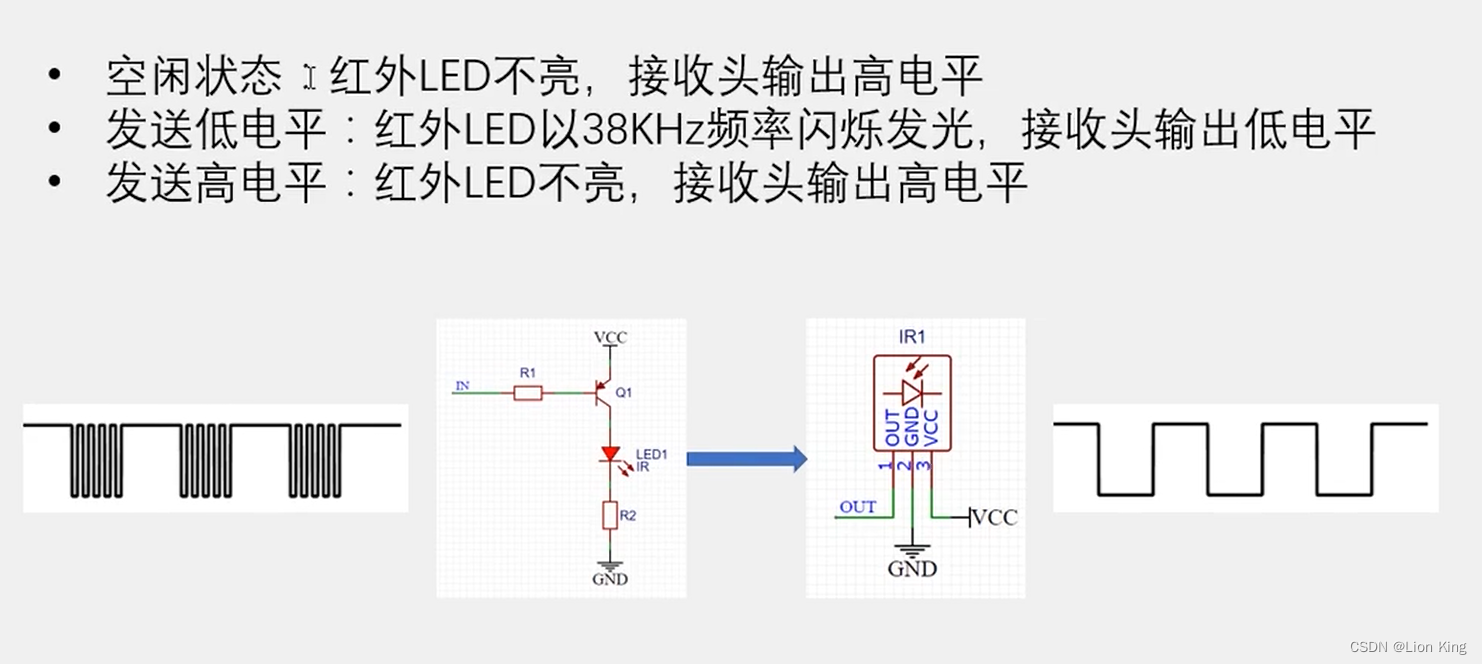

C语言：51单片机看这一篇就够了,第162张


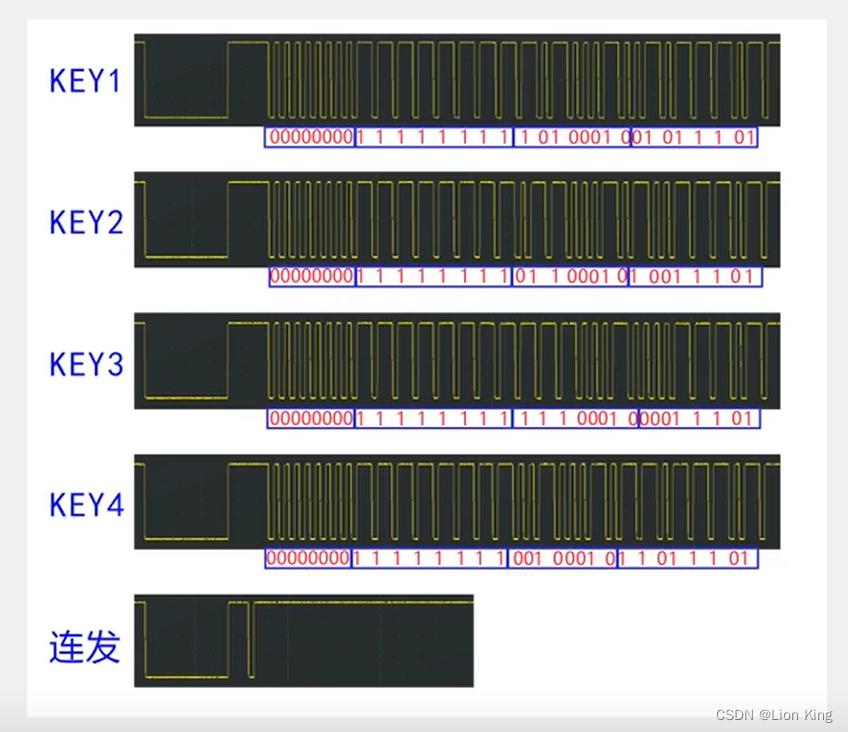

4、NEC编码


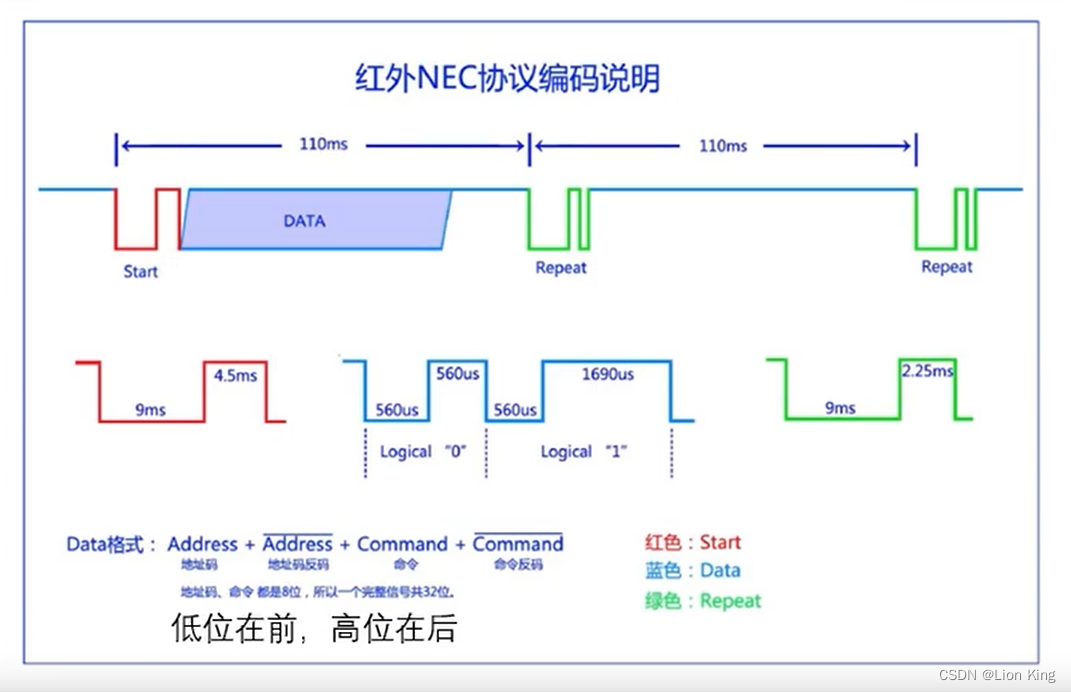

C语言：51单片机看这一篇就够了,第163张


C语言：51单片机看这一篇就够了,第164张



5、 遥控器键码


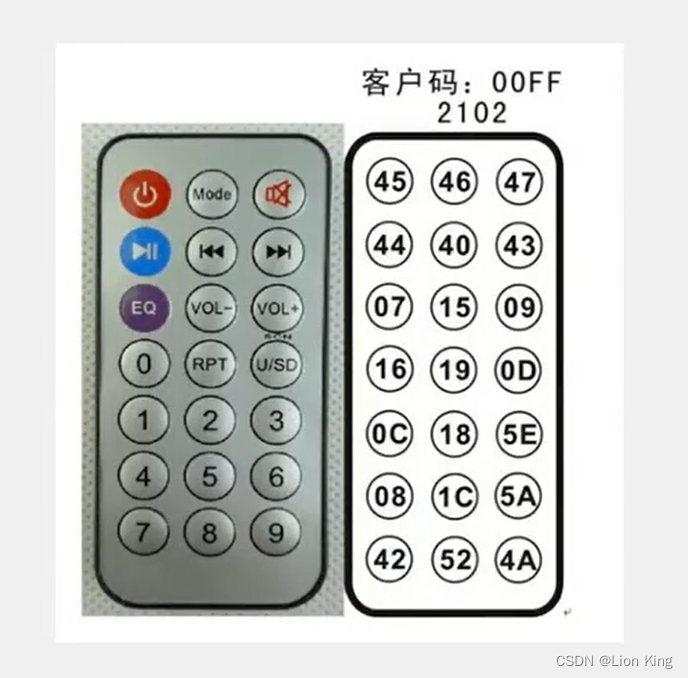

C语言：51单片机看这一篇就够了,第165张


 6、51单片机的外部中断


C语言：51单片机看这一篇就够了,第166张


 7、外部中断寄存器


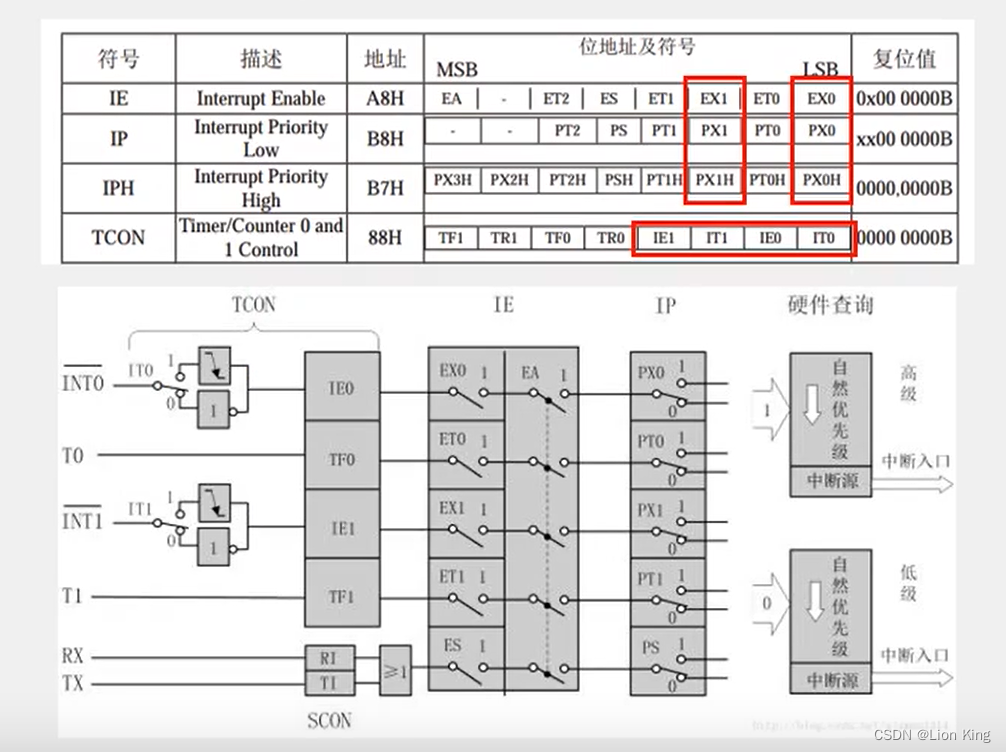

C语言：51单片机看这一篇就够了,第167张


8、编写程序


main.c


#include
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"
unsigned char Num;
unsigned char Address;
unsigned char Command;
void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"ADDR  CMD  NUM");
	LCD_ShowString(2,1,"00    00   000");

	IR_Init();

	while(1)
	{
		if(IR_GetDataFlag() || IR_GetRepeatFlag())	//如果收到数据帧或者收到连发帧
		{
			Address=IR_GetAddress();		//获取遥控器地址码
			Command=IR_GetCommand();		//获取遥控器命令码

			LCD_ShowHexNum(2,1,Address,2);	//显示遥控器地址码
			LCD_ShowHexNum(2,7,Command,2);	//显示遥控器命令码

			if(Command==IR_VOL_MINUS)		//如果遥控器VOL-按键按下
			{
				Num--;						//Num自减
			}
			if(Command==IR_VOL_ADD)			//如果遥控器VOL+按键按下
			{
				Num++;						//Num自增
			}

			LCD_ShowNum(2,12,Num,3);		//显示Num
		}
	}
}



IR.c


#include
#include "Timer0.h"
#include "Int0.h"
unsigned int IR_Time;
unsigned char IR_State;
unsigned char IR_Data[4];
unsigned char IR_pData;
unsigned char IR_DataFlag;
unsigned char IR_RepeatFlag;
unsigned char IR_Address;
unsigned char IR_Command;
/**
  * @brief  红外遥控初始化
  * @param  无
  * @retval 无
  */
void IR_Init(void)
{
	Timer0_Init();
	Int0_Init();
}
/**
  * @brief  红外遥控获取收到数据帧标志位
  * @param  无
  * @retval 是否收到数据帧，1为收到，0为未收到
  */
unsigned char IR_GetDataFlag(void)
{
	if(IR_DataFlag)
	{
		IR_DataFlag=0;
		return 1;
	}
	return 0;
}
/**
  * @brief  红外遥控获取收到连发帧标志位
  * @param  无
  * @retval 是否收到连发帧，1为收到，0为未收到
  */
unsigned char IR_GetRepeatFlag(void)
{
	if(IR_RepeatFlag)
	{
		IR_RepeatFlag=0;
		return 1;
	}
	return 0;
}
/**
  * @brief  红外遥控获取收到的地址数据
  * @param  无
  * @retval 收到的地址数据
  */
unsigned char IR_GetAddress(void)
{
	return IR_Address;
}
/**
  * @brief  红外遥控获取收到的命令数据
  * @param  无
  * @retval 收到的命令数据
  */
unsigned char IR_GetCommand(void)
{
	return IR_Command;
}
//外部中断0中断函数，下降沿触发执行
void Int0_Routine(void) interrupt 0
{
	if(IR_State==0)				//状态0，空闲状态
	{
		Timer0_SetCounter(0);	//定时计数器清0
		Timer0_Run(1);			//定时器启动
		IR_State=1;				//置状态为1
	}
	else if(IR_State==1)		//状态1，等待Start信号或Repeat信号
	{
		IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间
		Timer0_SetCounter(0);	//定时计数器清0
		//如果计时为13.5ms，则接收到了Start信号（判定值在12MHz晶振下为13500，在11.0592MHz晶振下为12442）
		if(IR_Time>12442-500 && IR_Time<12442+500)
		{
			IR_State=2;			//置状态为2
		}
		//如果计时为11.25ms，则接收到了Repeat信号（判定值在12MHz晶振下为11250，在11.0592MHz晶振下为10368）
		else if(IR_Time>10368-500 && IR_Time<10368+500)
		{
			IR_RepeatFlag=1;	//置收到连发帧标志位为1
			Timer0_Run(0);		//定时器停止
			IR_State=0;			//置状态为0
		}
		else					//接收出错
		{
			IR_State=1;			//置状态为1
		}
	}
	else if(IR_State==2)		//状态2，接收数据
	{
		IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间
		Timer0_SetCounter(0);	//定时计数器清0
		//如果计时为1120us，则接收到了数据0（判定值在12MHz晶振下为1120，在11.0592MHz晶振下为1032）
		if(IR_Time>1032-500 && IR_Time<1032+500)
		{
			IR_Data[IR_pData/8]&=~(0x01<<(IR_pData%8));	//数据对应位清0
			IR_pData++;			//数据位置指针自增
		}
		//如果计时为2250us，则接收到了数据1（判定值在12MHz晶振下为2250，在11.0592MHz晶振下为2074）
		else if(IR_Time>2074-500 && IR_Time<2074+500)
		{
			IR_Data[IR_pData/8]|=(0x01<<(IR_pData%8));	//数据对应位置1
			IR_pData++;			//数据位置指针自增
		}
		else					//接收出错
		{
			IR_pData=0;			//数据位置指针清0
			IR_State=1;			//置状态为1
		}
		if(IR_pData>=32)		//如果接收到了32位数据
		{
			IR_pData=0;			//数据位置指针清0
			if((IR_Data[0]==~IR_Data[1]) && (IR_Data[2]==~IR_Data[3]))	//数据验证
			{
				IR_Address=IR_Data[0];	//转存数据
				IR_Command=IR_Data[2];
				IR_DataFlag=1;	//置收到连发帧标志位为1
			}
			Timer0_Run(0);		//定时器停止
			IR_State=0;			//置状态为0
		}
	}
}



IR.h


#ifndef __IR_H__
#define __IR_H__
#define IR_POWER		0x45
#define IR_MODE			0x46
#define IR_MUTE			0x47
#define IR_START_STOP	0x44
#define IR_PREVIOUS		0x40
#define IR_NEXT			0x43
#define IR_EQ			0x07
#define IR_VOL_MINUS	0x15
#define IR_VOL_ADD		0x09
#define IR_0			0x16
#define IR_RPT			0x19
#define IR_USD			0x0D
#define IR_1			0x0C
#define IR_2			0x18
#define IR_3			0x5E
#define IR_4			0x08
#define IR_5			0x1C
#define IR_6			0x5A
#define IR_7			0x42
#define IR_8			0x52
#define IR_9			0x4A
void IR_Init(void);
unsigned char IR_GetDataFlag(void);
unsigned char IR_GetRepeatFlag(void);
unsigned char IR_GetAddress(void);
unsigned char IR_GetCommand(void);
#endif



Int0.c


#include
/**
  * @brief  外部中断0初始化
  * @param  无
  * @retval 无
  */
void Int0_Init(void)
{
	IT0=1;
	IE0=0;
	EX0=1;
	EA=1;
	PX0=1;
}
/*外部中断0中断函数模板
void Int0_Routine(void) interrupt 0
{

}
*/



Int0.h


#ifndef __INT0_H__
#define __INT0_H__
void Int0_Init(void);
#endif



Timer0.c


#include
/**
  * @brief  定时器0初始化
  * @param  无
  * @retval 无
  */
void Timer0_Init(void)
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0;		//设置定时初值
	TH0 = 0;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 0;		//定时器0不计时
}
/**
  * @brief  定时器0设置计数器值
  * @param  Value，要设置的计数器值，范围：0~65535
  * @retval 无
  */
void Timer0_SetCounter(unsigned int Value)
{
	TH0=Value/256;
	TL0=Value%256;
}
/**
  * @brief  定时器0获取计数器值
  * @param  无
  * @retval 计数器值，范围：0~65535
  */
unsigned int Timer0_GetCounter(void)
{
	return (TH0<<8)|TL0;
}
/**
  * @brief  定时器0启动停止控制
  * @param  Flag 启动停止标志，1为启动，0为停止
  * @retval 无
  */
void Timer0_Run(unsigned char Flag)
{
	TR0=Flag;
}



Timer0.h


#ifndef __TIMER0_H__
#define __TIMER0_H__
void Timer0_Init(void);
void Timer0_SetCounter(unsigned int Value);
unsigned int Timer0_GetCounter(void);
void Timer0_Run(unsigned char Flag);
#endif



三十七、单片机实操三十五：红外遥控电机调速


1、编写程序


main.c


#include
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Motor.h"
#include "IR.h"
unsigned char Command,Speed;
void main()
{
	Motor_Init();
	IR_Init();
	while(1)
	{
		if(IR_GetDataFlag())	//如果收到数据帧
		{
			Command=IR_GetCommand();		//获取遥控器命令码

			if(Command==IR_0){Speed=0;}		//根据遥控器命令码设置速度
			if(Command==IR_1){Speed=1;}
			if(Command==IR_2){Speed=2;}
			if(Command==IR_3){Speed=3;}

			if(Speed==0){Motor_SetSpeed(0);}	//速度输出
			if(Speed==1){Motor_SetSpeed(50);}
			if(Speed==2){Motor_SetSpeed(75);}
			if(Speed==3){Motor_SetSpeed(100);}
		}
		Nixie(1,Speed);						//数码管显示速度
	}
}



Time1.c


#include
/**
  * @brief  定时器1初始化，100us@12.000MHz
  * @param  无
  * @retval 无
  */
void Timer1_Init(void)
{
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;		//设置定时器模式
	TL1 = 0x9C;		//设置定时初值
	TH1 = 0xFF;		//设置定时初值
	TF1 = 0;		//清除TF1标志
	TR1 = 1;		//定时器1开始计时
	ET1=1;
	EA=1;
	PT1=0;
}
/*定时器中断函数模板
void Timer1_Routine() interrupt 3
{
	static unsigned int T1Count;
	TL1 = 0x9C;		//设置定时初值
	TH1 = 0xFF;		//设置定时初值
	T1Count++;
	if(T1Count>=1000)
	{
		T1Count=0;

	}
}
*/



Time1.h


#ifndef __TIMER1_H__
#define __TIMER1_H__
void Timer1_Init(void);
#endif



Motor.c


#include
#include "Timer1.h"
//引脚定义
sbit Motor=P1^0;
unsigned char Counter,Compare;
/**
  * @brief  电机初始化
  * @param  无
  * @retval 无
  */
void Motor_Init(void)
{
	Timer1_Init();
}
/**
  * @brief  电机设置速度
  * @param  Speed 要设置的速度，范围0~100
  * @retval 无
  */
void Motor_SetSpeed(unsigned char Speed)
{
	Compare=Speed;
}
//定时器1中断函数
void Timer1_Routine() interrupt 3
{
	TL1 = 0x9C;		//设置定时初值
	TH1 = 0xFF;		//设置定时初值
	Counter++;
	Counter%=100;	//计数值变化范围限制在0~99
	if(Counter

Motor.h


#ifndef __MOTOR_H__
#define __MOTOR_H__
void Motor_Init(void);
void Motor_SetSpeed(unsigned char Speed);
#endif

上一篇：【小米电脑管家】安装使用教程--非小米电脑

下一篇：华为云之轻松搭建 Nginx 静态网站

网站优化运营
整站seo优化
网络营销运营
成功案例
品牌创意网站
营销型网站
小程序
微信小程序
微信公众号
百度熊掌号
网站优化分享
关于我们
公司概况
公司新闻
公司文化
结构体系
企业资质
加入我们
关注我们
扫描二维码
获取更多信息
精彩一手掌握
Copyright © 2014-2019 seo,上海网站优化_网络制作_网站seo排名_网站建设推广_上海网络公司 版权所有 沪ICP备19022315号
