一、Activiti数据库表名说明

Activiti 的数据库名称都以 ACT_ 开头。第二部分是表用例的双字符标识。此用例也将大致匹配服务 API。

ACT_RE_*：RE 代表。具有此前缀的表包含静态信息，例如流程定义和流程资源（图像、规则等）。repository
ACT_RU_*：RU 代表。这些是包含流程实例、用户任务、变量、作业等的运行时数据的运行时表。Activiti 仅在流程实例执行期间存储运行时数据，并在流程实例结束时删除记录。这使运行时表保持小而快速。runtime
ACT_ID_*：ID 代表。这些表包含标识信息，例如用户、组等。identity
ACT_HI_*：HI 代表。这些是包含历史数据的表，例如过去的流程实例、变量、任务等。history

ACT_GE_*：数据，用于各种用例。general

二、Spring boot整合activiti

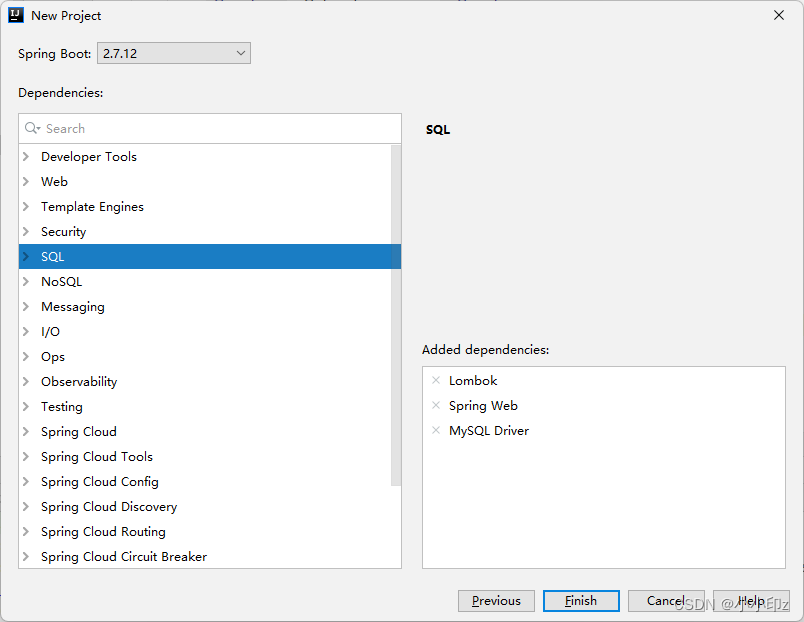

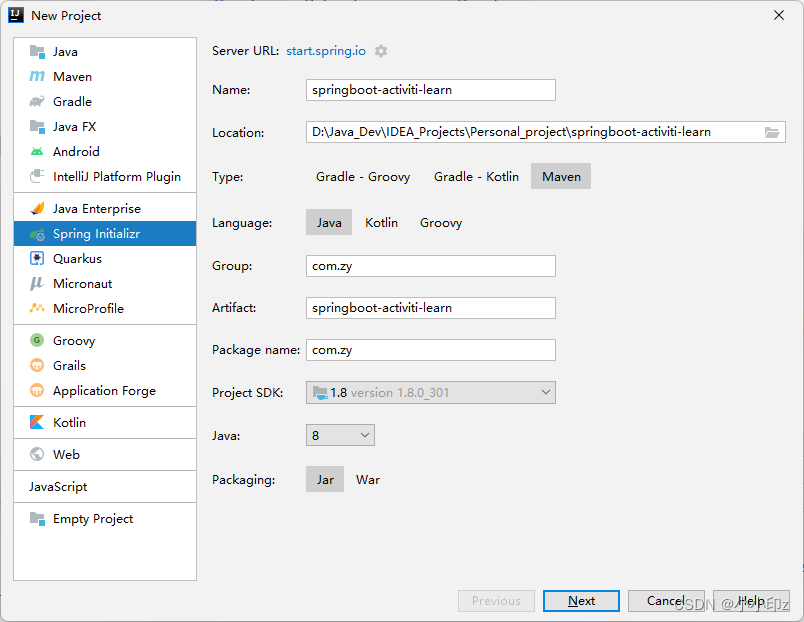

1. 创建springboot项目

Activiti实战——Springboot整合Activiti,第1张

Activiti实战——Springboot整合Activiti,第2张

2. 引入activiti依赖及项目依赖



            org.springframework.boot
            spring-boot-starter-security


            org.projectlombok
            lombok
            true



            org.springframework.boot
            spring-boot-starter-test
            test



            org.springframework.security
            spring-security-test
            test




            mysql
            mysql-connector-java
            8.0.26


            com.alibaba
            druid
            1.2.8



            org.activiti
            activiti-spring-boot-starter
            7.1.0.M6

通过引入activiti-spring-boot-starter依赖项，可以轻松地在Spring Boot应用程序中集成和配置Activiti引擎，而无需手动配置所有的Activiti相关组件和依赖项。

该依赖项提供了一系列自动配置类和默认配置，使得Activiti的集成变得更加简单。它会自动配置数据库连接、事务管理器、流程引擎以及与Spring Boot框架的其他集成。

使用activiti-spring-boot-starter依赖项，可以通过@Autowired注解轻松注入Activiti的各种服务接口（如RepositoryService、RuntimeService、TaskService等），并使用它们操作流程引擎。

此外，该依赖项还提供了一些自定义属性配置，您可以通过在application.properties或application.yml文件中进行相应配置来定制Activiti的行为。

3. 配置数据源

（1）创建数据源配置文件

@Configuration
public class DruidConfig {
    @Value("${spring.datasource.url}")
    private String url;
    @Value("${spring.datasource.username}")
    private String username;
    @Value("${spring.datasource.password}")
    private String password;
    @Value("${spring.datasource.driver-class-name}")
    private String driverClassName;
    @Bean
    public DataSource dataSource() {
        DruidDataSource dataSource = new DruidDataSource();
        dataSource.setUrl(url);
        dataSource.setUsername(username);
        dataSource.setPassword(password);
        dataSource.setDriverClassName(driverClassName);
        // 其他 Druid 相关配置，如最大连接数、初始连接数等
        return dataSource;
    }
    @Bean
    public PlatformTransactionManager transactionManager() {
        return new DataSourceTransactionManager(dataSource());
    }
}

（2）配置文件

# 数据源配置
spring:
  datasource:
    driverClassName: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://localhost:3306/activiti-learn?useUnicode=true&characterEncoding=utf8&zeroDateTimeBehavior=convertToNull&useSSL=true&serverTimezone=GMT%2B8&nullCatalogMeansCurrent=true
    username: root
    password: 123456

4. 配置Acitviti引擎

@Configuration
public class ActivitiConfiguration {
    @Autowired
    private DataSource dataSource;
    @Autowired
    private PlatformTransactionManager platformTransactionManager;
    public ActivitiConfiguration() {
    }
    //通过@Bean注解将SpringProcessEngineConfiguration实例声明为Spring Bean，使其可供其他组件注入和使用
    @Bean
    public SpringProcessEngineConfiguration springProcessEngineConfiguration() {
        SpringProcessEngineConfiguration spec = new SpringProcessEngineConfiguration();
        //设置数据源，将注入的数据源设置到SpringProcessEngineConfiguration实例中
        spec.setDataSource(this.dataSource);
        //设置事务管理器将注入的事务管理器设置到SpringProcessEngineConfiguration实例中
        spec.setTransactionManager(this.platformTransactionManager);
        //设置数据库模式更新策略 true表示在启动时自动创建或更新Activiti引擎所需的数据库表结构
        spec.setDatabaseSchemaUpdate("true");
        Resource[] resources = null;
        //配置流程部署资源
        //使用PathMatchingResourcePatternResolver从classpath中的bpmn目录下加载所有以.bpmn为扩展名的文件作为流程定义资源，
        // 并将它们设置到SpringProcessEngineConfiguration实例中。
        try {
            resources = (new PathMatchingResourcePatternResolver()).getResources("classpath*:bpmn/*.bpmn");
        } catch (IOException var4) {
            var4.printStackTrace();
        }
        spec.setDeploymentResources(resources);
        return spec;
    }
}

5. 启动项目

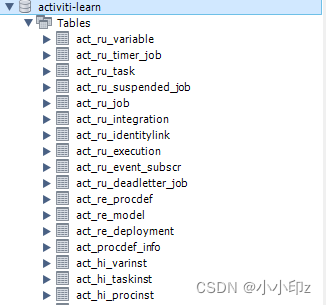

启动项目，可以看到对应的数据库中自动生成了与Activiti相关的表。

Activiti实战——Springboot整合Activiti,第3张

三、Activiti接口

1. 流程引擎API和服务

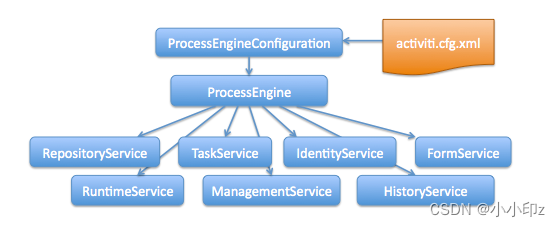

从 ProcessEngine 中，可以获取包含工作流/BPM 方法的各种服务。

Activiti实战——Springboot整合Activiti,第4张

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
ManagementService managementService = processEngine.getManagementService();
IdentityService identityService = processEngine.getIdentityService();
HistoryService historyService = processEngine.getHistoryService();
FormService formService = processEngine.getFormService();
DynamicBpmnService dynamicBpmnService = processEngine.getDynamicBpmnService();

2. 使用Activiti服务

（1）绘制流程图，生成bpmn文件

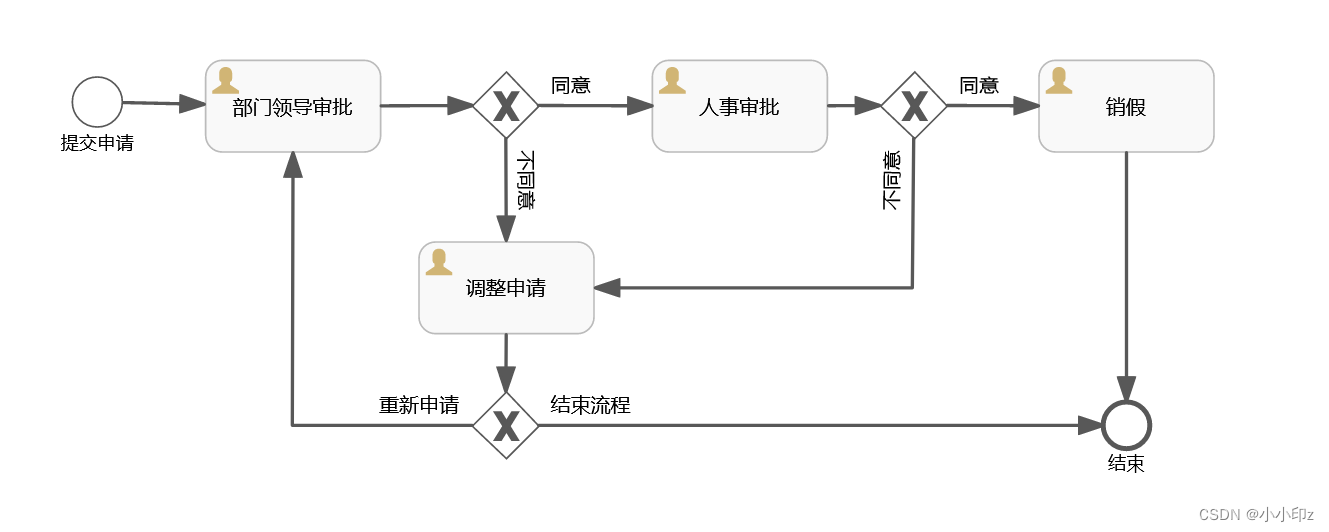

这里是一个请假的流程定义bpmn文件：

Activiti实战——Springboot整合Activiti,第5张




    请假流程演示

（2）部署流程定义

部署流程定义的方法有很多种，这里只介绍一种实际项目中最常用的。

    @Autowired
    private ProcessEngine processEngine;
    @Autowired
    private RepositoryService repositoryService;
    @Test
    void deployProcessDefinition() throws FileNotFoundException {
        String processDefinitionFilePath = "D:\Java_Dev\IDEA_Projects\Personal_project\springboot-activiti-learn\src\main\resources\leave.bpmn";
        Deployment deploy = this.repositoryService.createDeployment()
                .addInputStream(processDefinitionFilePath, new FileInputStream(processDefinitionFilePath))
                .deploy();
        System.out.println("部署流程定义成功："+ deploy);
    }

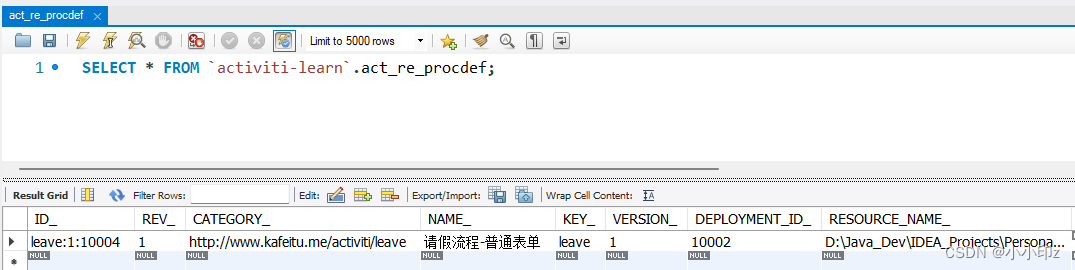

查看数据库表 act_re_procdef：

可以看到已经部署成功

Activiti实战——Springboot整合Activiti,第6张

（3）启动流程

启动流程的方法也有很多种，这里介绍的方法是比较常用的启动流程的方法，需要传递三个参数，分别是：

processDefinitionKey(流程定义key), businessKey(业务key), variables(参数)

这里我们使用流程定义的id去查询流程定义的key，用流程定义的key来启动流程

    @Test
    void startProcessInstance() {
        //启动流程时传递的参数列表 这里根据实际情况 也可以选择不传
        Map variables = new HashMap();
        variables.put("姓名", "张三");
        variables.put("请假天数", new Integer(4));
        variables.put("请假原因", "我很累！");
        // 根据流程定义ID查询流程定义  leave:1:10004是我们刚才部署的流程定义的id
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .processDefinitionId("leave:1:10004")
                .singleResult();
        // 获取流程定义的Key
        String processDefinitionKey = processDefinition.getKey();
        //定义businessKey  businessKey一般为流程实例key与实际业务数据的结合
        //假设一个请假的业务 在数据库中的id是1001
        String businessKey = processDefinitionKey + ":" + "1001";
        //设置启动流程的人
        Authentication.setAuthenticatedUserId("xxyin");
        ProcessInstance processInstance = this.runtimeService
                .startProcessInstanceByKey(processDefinitionKey, businessKey, variables);
        System.out.println("流程启动成功：" + processInstance);
    }

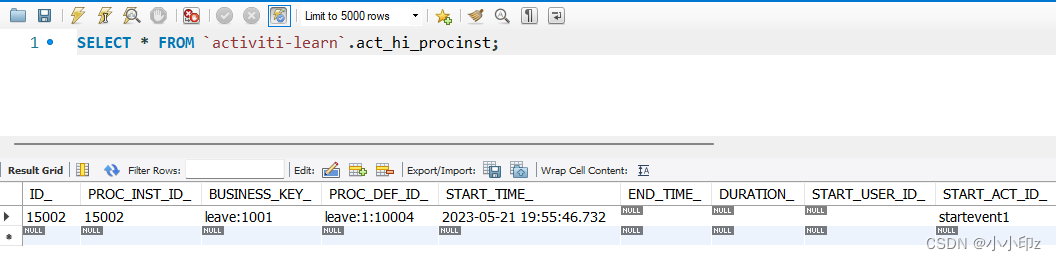

查看数据库表 act_hi_procinst：

Activiti实战——Springboot整合Activiti,第7张

（4）查询待办任务列表

    @Test
    void findTodoTask() {
        TaskQuery taskQuery = ((TaskQuery)taskService.createTaskQuery().orderByTaskCreateTime()).asc();
        //
        //添加查询条件 查询指派给 zhangsan 的任务  假设这个任务指派给了zhangsan
        taskQuery.taskAssignee("zhangsan");
        //添加查询条件 查询流程定义key为 leave 的任务
        taskQuery.processDefinitionKey("leave");
        List tasks = taskQuery.list();
        // 处理查询结果
        for (Task task : tasks) {
            System.out.println("Task ID: " + task.getId());
            System.out.println("Task Name: " + task.getName());
            // 其他任务属性的获取和处理
        }
    }

运行结果：

Task ID: 15010
Task Name: 部门领导审批

（5）完成任务

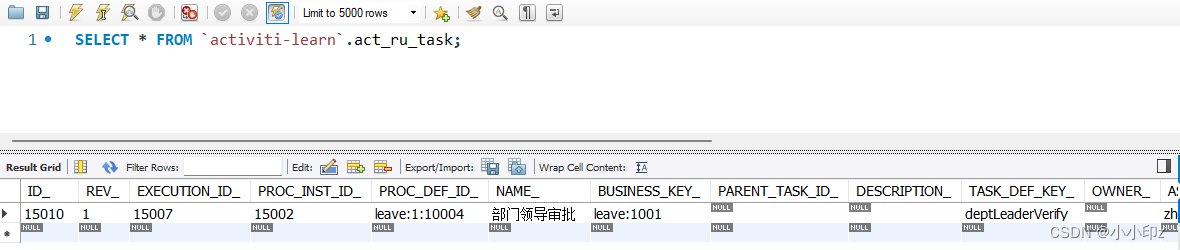

通过查询可以看到当前流转到的任务是“部门领导审批”，可以在表act_ru_task中看到：

Activiti实战——Springboot整合Activiti,第8张

    @Test
    void complete() {
        //这里模拟传进来的参数
        String taskId = "15010";
        String assignee = "zhangsan";
        Map variables = new HashMap<>();
        variables.put("pass",true);
        variables.put("comment","同意请假");
        //根据任务id获取到当前的任务
        TaskQuery query = this.taskService.createTaskQuery();
        Task task = (Task)((TaskQuery)query.taskId(taskId)).singleResult();
        //将参数列表的评论赋值给comment
        String taskComment = variables.remove("comment").toString();
        //向特定的任务添加评论
        if (!taskComment.equals("")) {
            taskService.addComment(taskId, task.getProcessInstanceId(), taskComment);
        }
        //如果当前任务没有指派人，需要先使用 claim() 方法领取任务
        taskService.claim(taskId,assignee);
        //如果有指派人，直接完成任务
        taskService.complete(taskId,variables);
    }

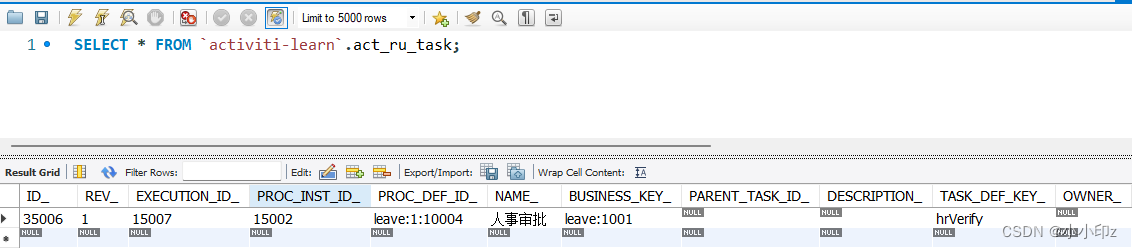

完成该任务后，再次查看 act_ru_task 表，可以看到任务已经流转到了“人事审批”：

Activiti实战——Springboot整合Activiti,第9张

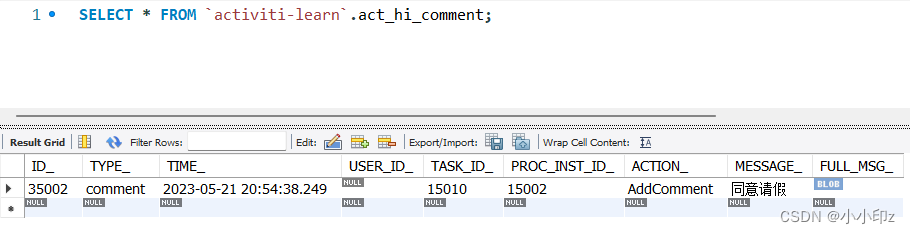

查看评论表act_hi_comment，可以看到任务评论已经添加到对应的任务上：

Activiti实战——Springboot整合Activiti,第10张

（6）暂停和激活流程定义

可以挂起进程定义。挂起流程定义时，无法创建新的流程实例（将引发异常）。暂停进程定义是通过：RepositoryService

    @Test
    void suspendProcessDefinition() {
        repositoryService.suspendProcessDefinitionByKey("leave");
        try {
            runtimeService.startProcessInstanceByKey("leave");
        } catch (ActivitiException e) {
            e.printStackTrace();
        }
    }

运行结果：

2023-05-21 21:10:08.425 ERROR 29036 --- [           main] o.a.e.impl.interceptor.CommandContext    : Error while closing command context
org.activiti.engine.ActivitiException: Cannot start process instance. Process definition 请假流程-普通表单 (id = leave:1:10004) is suspended

如果想要激活，执行：

repositoryService.activateProcessDefinitionByKey("leave");

（7）查询接口

有两种方式可以从引擎查询数据，查询API和native查询

查询 API

允许使用流畅的 API 对完全类型安全的查询进行编程，例如：

List tasks = taskService.createTaskQuery()
    .taskAssignee("zhangsan")
    .processVariableValueEquals("name", "zhangsan")
    .orderByDueDate().asc()
    .list();

native查询

允许您编写自己的 SQL 查询。返回类型由您使用的 Query 对象定义，数据映射到正确的对象中，例如 Task、ProcessInstance、Execution 等。由于查询将在数据库中触发，因此必须使用数据库中定义的表名和列名;

这个是查询任务名为“人事审批”的任务：

    @Test
    void nativeAPI() {
        // 创建原生任务查询对象 查询任务名为 人事审批 的任务
        NativeTaskQuery nativeTaskQuery = taskService.createNativeTaskQuery()
                .sql("SELECT * FROM " + managementService.getTableName(Task.class) + " T WHERE T.NAME_ = #{taskName}")
                .parameter("taskName", "人事审批");
        // 执行查询并获取结果
        List tasks = nativeTaskQuery.list();
        // 处理查询结果
        for (Task task : tasks) {
            System.out.println("Task ID: " + task.getId());
            System.out.println("Task Name: " + task.getName());
            // 其他任务属性的获取和处理
        }
    }

这个是查询任务id为 35006 ，并且没有指派人的任务：

    @Test
    void nativeAPI2() {
        // 创建原生任务查询对象
        NativeTaskQuery nativeTaskQuery = taskService.createNativeTaskQuery()
                .sql("SELECT * FROM " + managementService.getTableName(Task.class) +
                        " T WHERE T.ID_ = #{taskId} AND T.ASSIGNEE_ = #{assignee}" )
                .parameter("taskId","35006")
                .parameter("assignee", "");
        // 执行查询并获取结果
        List tasks = nativeTaskQuery.list();
        // 处理查询结果
        for (Task task : tasks) {
            System.out.println("Task ID: " + task.getId());
            System.out.println("Task Name: " + task.getName());
            // 其他任务属性的获取和处理
        }
    }
}

运行结果：

Task ID: 35006
Task Name: 人事审批

（8）EUL表达式

Activiti 使用 UEL 进行表达式解析。UEL 代表统一表达式语言，是 EE6 规范的一部分。分为两种：值表达式和方法表达式

值表达式：解析为一个值。默认情况下，所有流程变量都可供使用。

${myVar}
${myBean.myProperty}

方法表达式：调用方法，带或不带参数。调用不带参数的方法时，请确保在方法名称后添加空括号（因为这会将表达式与值表达式区分开来）。传递的参数可以是文本值或自行解析的表达式。例子：

${printer.print()}
${myBean.addNewOrder('orderName')}
${myBean.doSomething(myVar, execution)}

在所有流程变量之上，还有一些默认对象可用于表达式：

execution：保存有关正在进行的执行的其他信息的。DelegateExecution

task：保存有关当前任务的其他信息的。注意：仅适用于从任务侦听器计算的表达式。DelegateTask

authenticatedUserId：当前经过身份验证的用户的 ID。如果没有用户经过身份验证，则该变量不可用。

四、BPMN2.0简介

1. 定义一个过程

process：有两个属性 id 和 name。

..

sequenceFlow：序列流


   100 && order.price < 250}]]>

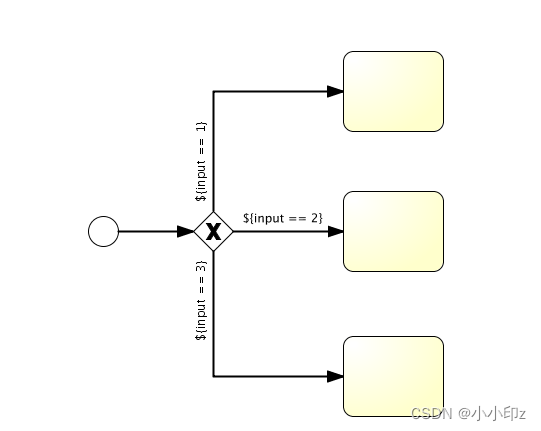

exclusiveGateway 排他网关

Activiti实战——Springboot整合Activiti,第11张

在XML中的表示：



  ${input == 1}


  ${input == 2}


  ${input == 3}

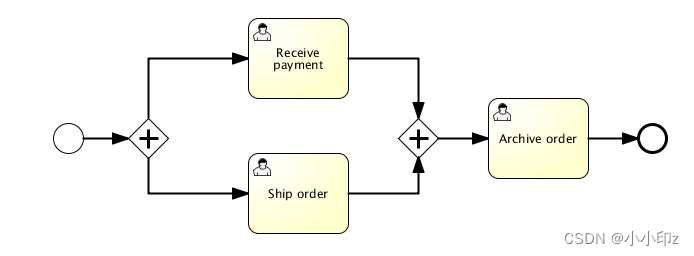

parallelGateway：并行网关

Activiti实战——Springboot整合Activiti,第12张

XML定义如下：

五、查询历史

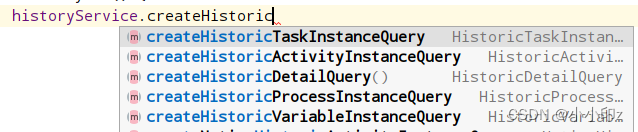

在 API 中，可以查询所有 5 个历史记录实体：

Activiti实战——Springboot整合Activiti,第13张

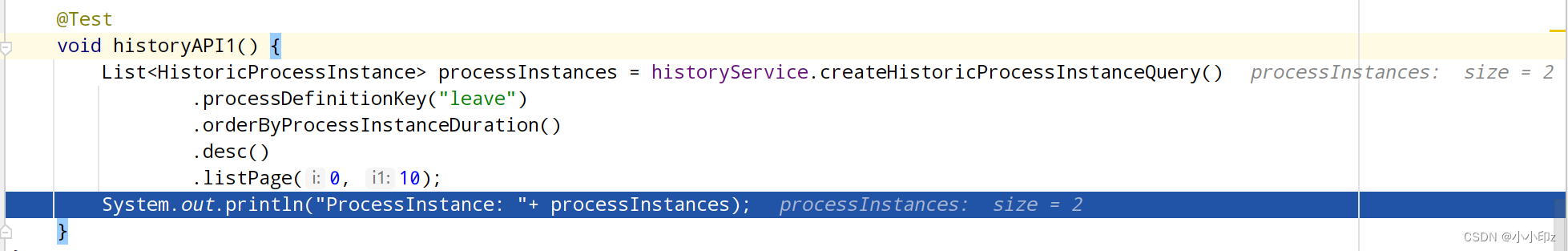

1. 历史过程实例查询

    @Test
    void historyAPI1() {
        List processInstances = historyService.createHistoricProcessInstanceQuery()
                .processDefinitionKey("leave")
                .orderByProcessInstanceDuration()
                .desc()
                .listPage(0, 10);
        System.out.println("ProcessInstance: "+ processInstances);
    }

Activiti实战——Springboot整合Activiti,第14张

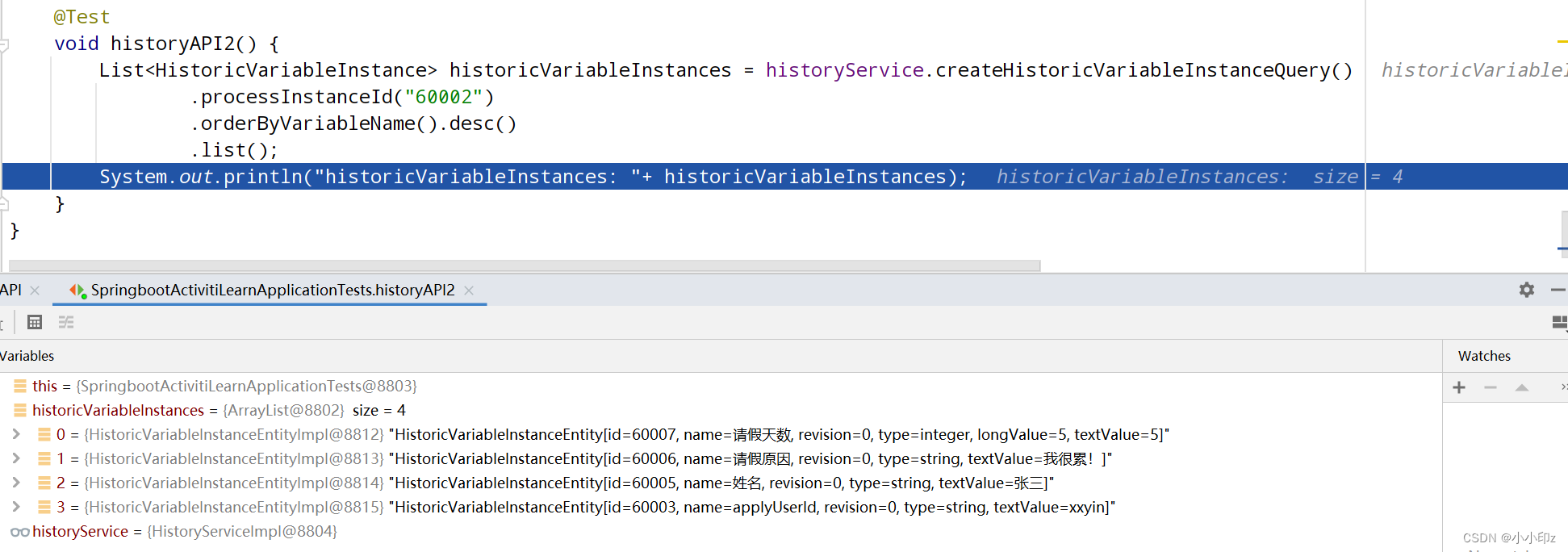

2. 历史变量实例查询

    @Test
    void historyAPI2() {
        List historicVariableInstances = historyService.createHistoricVariableInstanceQuery()
                .processInstanceId("60002")
                .orderByVariableName().desc()
                .list();
        System.out.println("historicVariableInstances: "+ historicVariableInstances);
    }

Activiti实战——Springboot整合Activiti,第15张

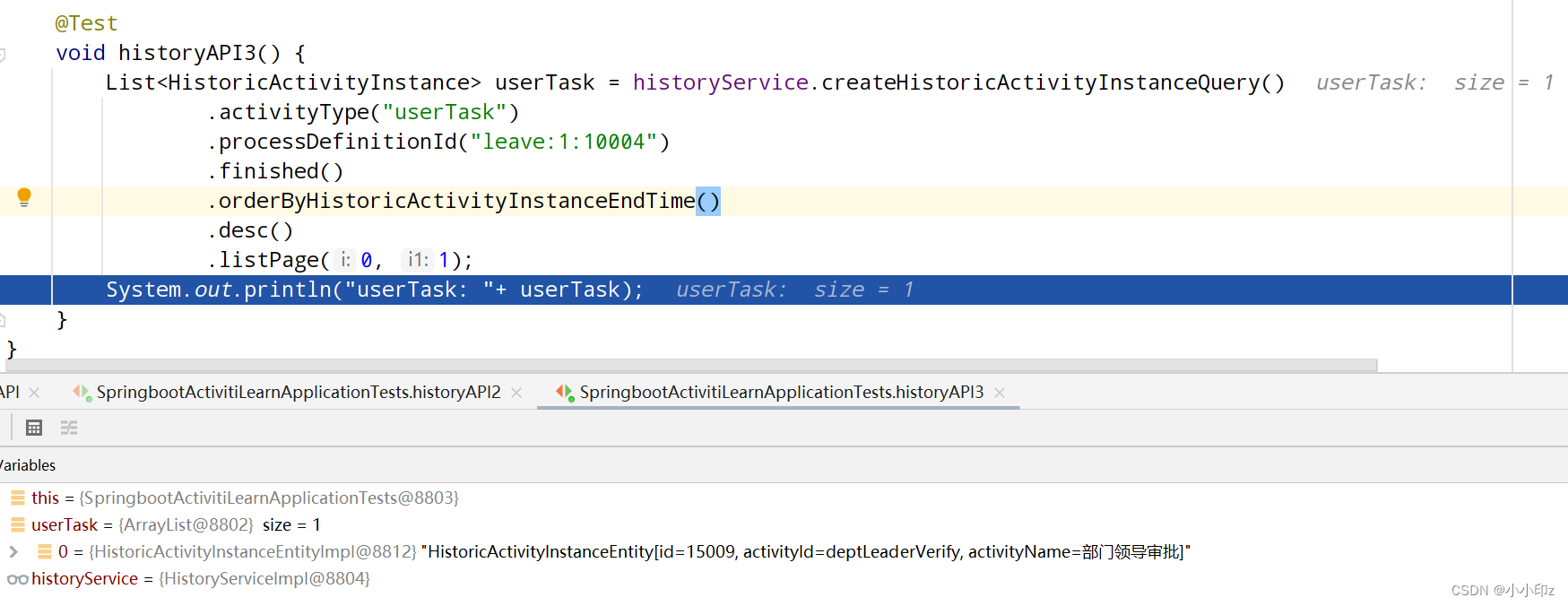

3. 历史活动实例查询

查询已经完成的任务（用户任务）：

    @Test
    void historyAPI3() {
        List userTask = historyService.createHistoricActivityInstanceQuery()
                .activityType("userTask")
                .processDefinitionId("leave:1:10004")
                .finished()
                .orderByHistoricActivityInstanceEndTime()
                .desc()
                .listPage(0, 1);
        System.out.println("userTask: "+ userTask);
    }

Activiti实战——Springboot整合Activiti,第16张

4. 历史细节查询

    @Test
    void historyAPI4() {
        List historicDetails = historyService.createHistoricDetailQuery()
                .variableUpdates()
                .processInstanceId("60002")
                .orderByVariableName().asc()
                .list();
        System.out.println("historicDetails: "+ historicDetails);
    }

5. 历史任务实例查询

查询已完成的任务：

    @Test
    void historyAPI5() {
        List historicTaskInstances = historyService.createHistoricTaskInstanceQuery()
                .finished()
                .orderByHistoricTaskInstanceDuration()
                .desc()
                .listPage(0, 10);
        System.out.println("historicTaskInstances: "+ historicTaskInstances);
    }

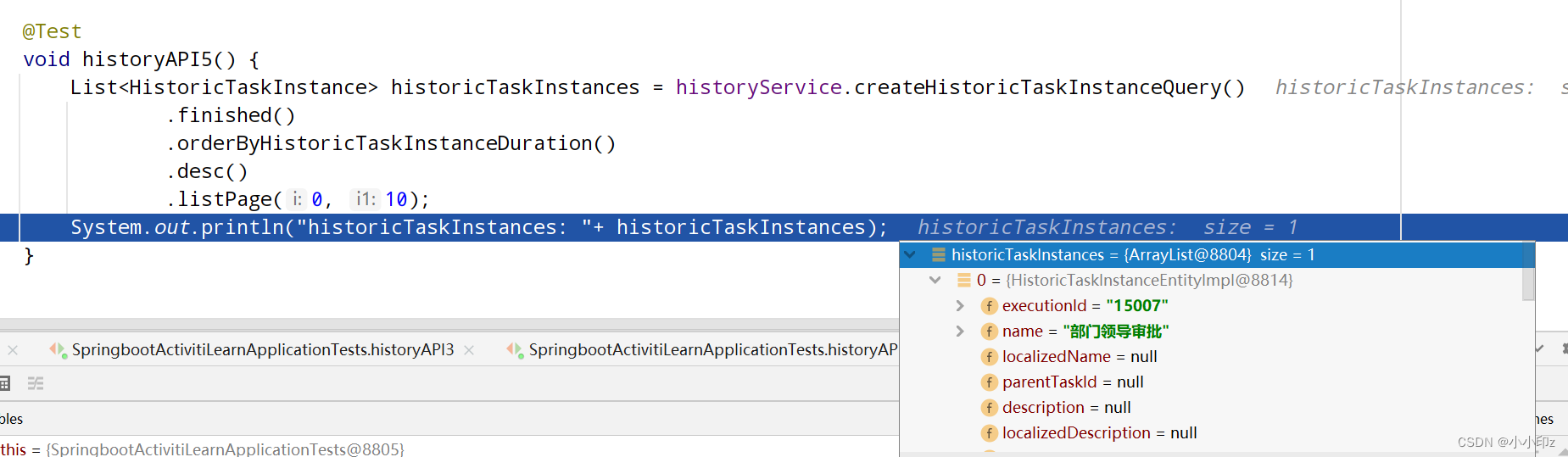

Activiti实战——Springboot整合Activiti,第17张

查询未完成的任务：

    @Test
    void historyAPI6() {
        List historicTaskInstances = historyService.createHistoricTaskInstanceQuery()
                .unfinished()
                .orderByHistoricTaskInstanceDuration()
                .desc()
                .listPage(0, 10);
        System.out.println("historicTaskInstances: "+ historicTaskInstances);
    }

6. 历史配置

none：跳过所有历史记录存档。这是运行时进程执行的最高性能，但没有历史信息可用。
activity：存档所有流程实例和活动实例。在流程实例结束时，顶级流程实例变量的最新值将被复制到历史变量实例中。不会存档任何详细信息。
audit：这是默认值。它存档所有流程实例、活动实例，使变量值持续同步以及提交的所有表单属性，以便通过表单进行的所有用户交互都是可追溯的并且可以审核的。
full：这是历史存档的最高级别，因此速度最慢。此级别存储级别中的所有信息以及所有其他可能的详细信息，主要是过程变量更新。audit

上一篇：MybatisPlus执行sql语句报错：Caused by: net.sf.jsqlparser.parser.ParseException

下一篇：MySQL多表查询内连接外连接详解，join、left join、right join、full join的使用
