半个月前的无线传感网课设上位机的实现遇到了很多困难，特写此文章给有需要的朋友一些帮助，欢迎私信探讨

文章目录

• 前言
• 一、node.js中的serialport模块
• 二、express框架
• 三、echarts实现拓扑图
• 四、实现下行数据
• 五、成果展示
• 总结

  ---

  前言

  本文所要实现的功能以及使用到的技术栈

  功能：根据课设要求，当协调器收到信息时，我要解析收到的数据，动态显示出拓扑图，当点击拓扑图节点时，显示该节点的地址以及采集的湿度和温度

  技术栈：node.js解决串口通信问题，串口收到的数据通过express框架上传到服务器，前端通过axios请求服务器拿取数据，前端拿到数据后通过echarts渲染拓扑图，前后端通信存在跨域问题，利用代理转发解决

  所遇困难：
  1. 接收串口数据断断续续，零零散散（后端获取串口数据）

  2.访问数据存在跨域问题（前端获取后端数据）

  3.echarts拓扑图配置项陌生（数据可视化）

  4.下行数据时，需要从前端向后端传输用户指令，不方便利用Post，这里使用Get查询字符串传参

  5.下行数据，无法像串口助手一样按十六进制给协调器发指令，这里要对数据进行一个特殊处理

  ---

  以下是本篇文章正文内容，若要源码参考，私信作者

  一、node.js中的serialport模块

  serialport是解决串口通信的，可以收到串口传来的数据，也可以实现下行，先来说说如何安装

  npm install serialport@10.4.0


  这里注意一点，serialport这个包版本很多，每个版本的使用方法都不一样，这里给出本文使用的版本号

  "serialport": "^10.4.0"

  安装好后，现在就可以开始使用了，给出使用的代码

  // 引入串口通信的模块
  const { SerialPort } = require('serialport');
  //打开COM5串口 串口号 波特率 这些都是设置好的 可以查看
  const serialport = new SerialPort({ path: 'COM5', baudRate: 115200,
      dataBits: 8, }, (err) => {
      if (err) {
          console.log('端口打开失败！');
          return;
      }
      console.log('端口打开成功！',serialport.isOpen);
  });
  // 监听串口 只要串口有数据发送过来 都会执行回调函数
  serialport.on('data',(data) => {
       //接收串口传递来的数据
      console.log(data.toString());
  })
  //错误监听
  serialport.on('error',function (error) {
      console.log('error: '+error)
  })
  //写入  实现下行数据
   serialport.write('')


  写到这就已经可以监听串口了，这里讲一个本人遇到的一个棘手的问题，相信大家都会碰到

  就是串口传递过来的数据，会被一段一段的切分开，这样就会很难处理数据，例如： 原数据为01 3D 47 00 00 12 A4 32 33

  可能我第一次接收到的就为 01 3 剩下的D 47 00 00 12 A4 32 33 会被遗留到第二次发送，这样数据就会很乱，很难处理

  这里给出解决思路：可以定义一个全局数组，把每次来的数据全部压入这个数组中，然后把数组拼接，按照原始数据长度进行切割，切割出来的数据赋值给一个变量，剩下的数据接着放置在数组中，每次来的数据都压入数组内，继续切割，继续压入…循环操作

  拿到数据以后进行切割，比如01 3D 47 00 00 12 A4 32 33，01代表类型，47 3D 代表路由器地址，00 00代表协调器地址， A4 12代表终端地址，32、33分别代表终端采集到的温度和湿度，所以01这条数据类型就代表，温湿度数据通过终端发送给了路由器，路由器转发给协调器

  我要对数据进行切割，然后给不同的变量赋值，将这些变量通过express框架发送给前端

  二、express框架

  //导入express
  const express = require('express');
  //创建express实例对象
  const app = express()
  //编写接口
  app.get('/zigbee/upo', (req, res) => {
       res.send({
          'nodes' :  [router,terminal1] ,
          'lines' : lines1
      })}
      )

  //启动服务
  app.listen('8888', () => {
      console.log('服务器启动成功！');
  })


  写到这后端的事情基本上就做完了，剩下的就是前端来渲染数据，难点是拓扑图，拓扑图是参考csdn上一位大佬的

  三、echarts实现拓扑图

  这里贴出app.main中所有的代码，包括axios请求数据，渲染拓扑图，给拓扑图注册点击事件

  版本号： “echarts”: “^5.4.2”,

  四、实现下行数据

  实现思路： 当用户在输入框内按下回车，则把用户输入的数据传递给后端，让后端发送数据给协调器，说着简单，但是难点在于数据的格式，要如何像串口调试助手一样以十六进制发送给协调器呢？

  //前端发送数据给后端  由于express框架 不方便利用post方式传值，所以这里利用查询字符串的方式传递参数
  async enterFun () {
        await axios.get(`http://localhost:8081/zigbee/message?message=${this.message}`)
      }


  // 后端接收数据 并且处理数据 数据处理好后 通过write方法 发送给协调器
  app.get('/zigbee/message', (req, res) => {
  	//  拿get方式传递过来的参数
      let str = req.query.message
      strs = str.split(" ");//将一个十六进制报文转为字符数组
  	for(let i = 0;i

  	  strs[i] = "0x"+strs[i];

  	}//每个字符加上0x

  	let buffer = Buffer.from(strs);//将数组放到buffer
  		// 发送数据给协调器
  	    serialport.write(buffer)
  })


  五、成果展示

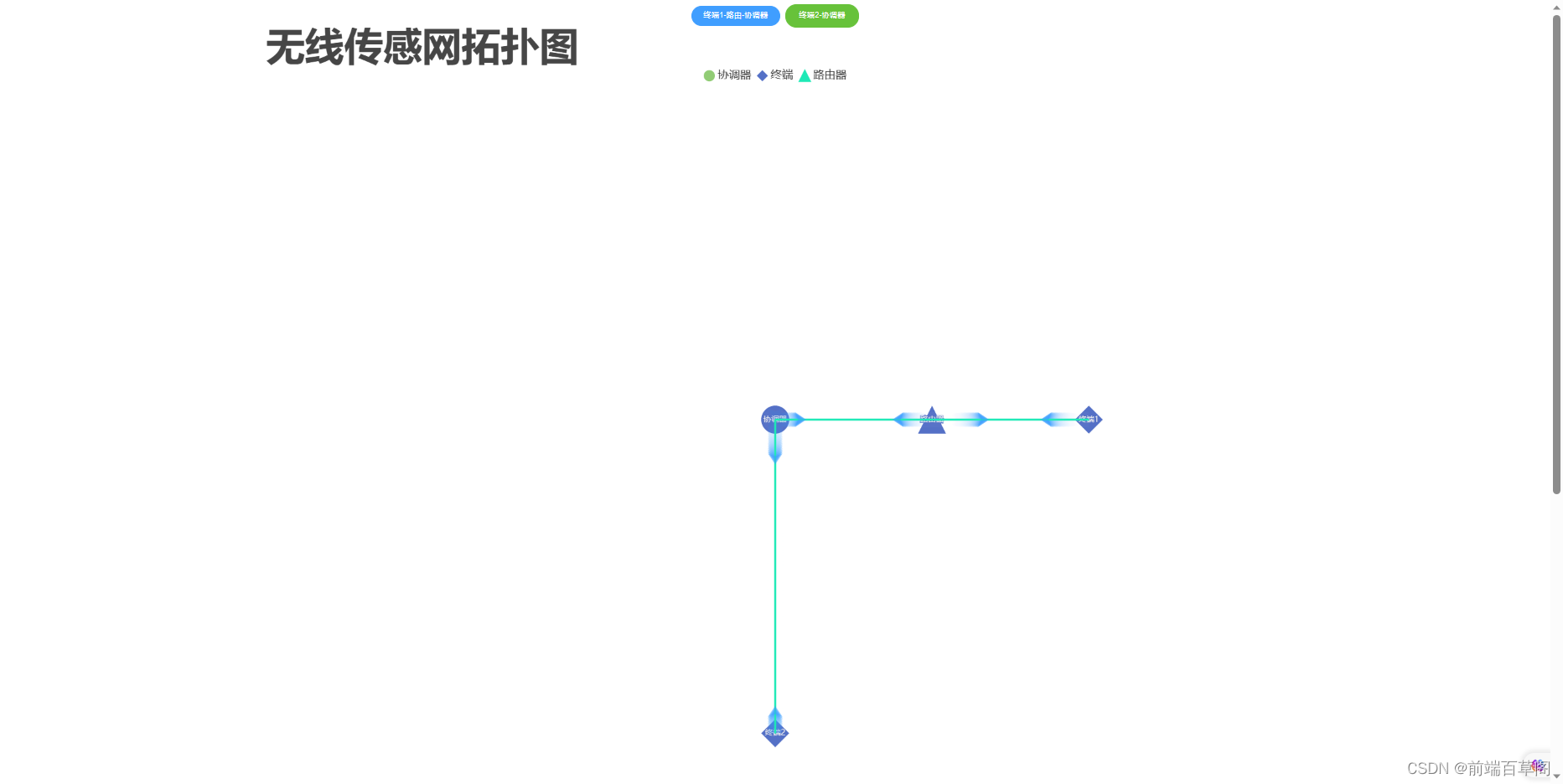

  当有设备加入无线传感网时，更新拓扑图

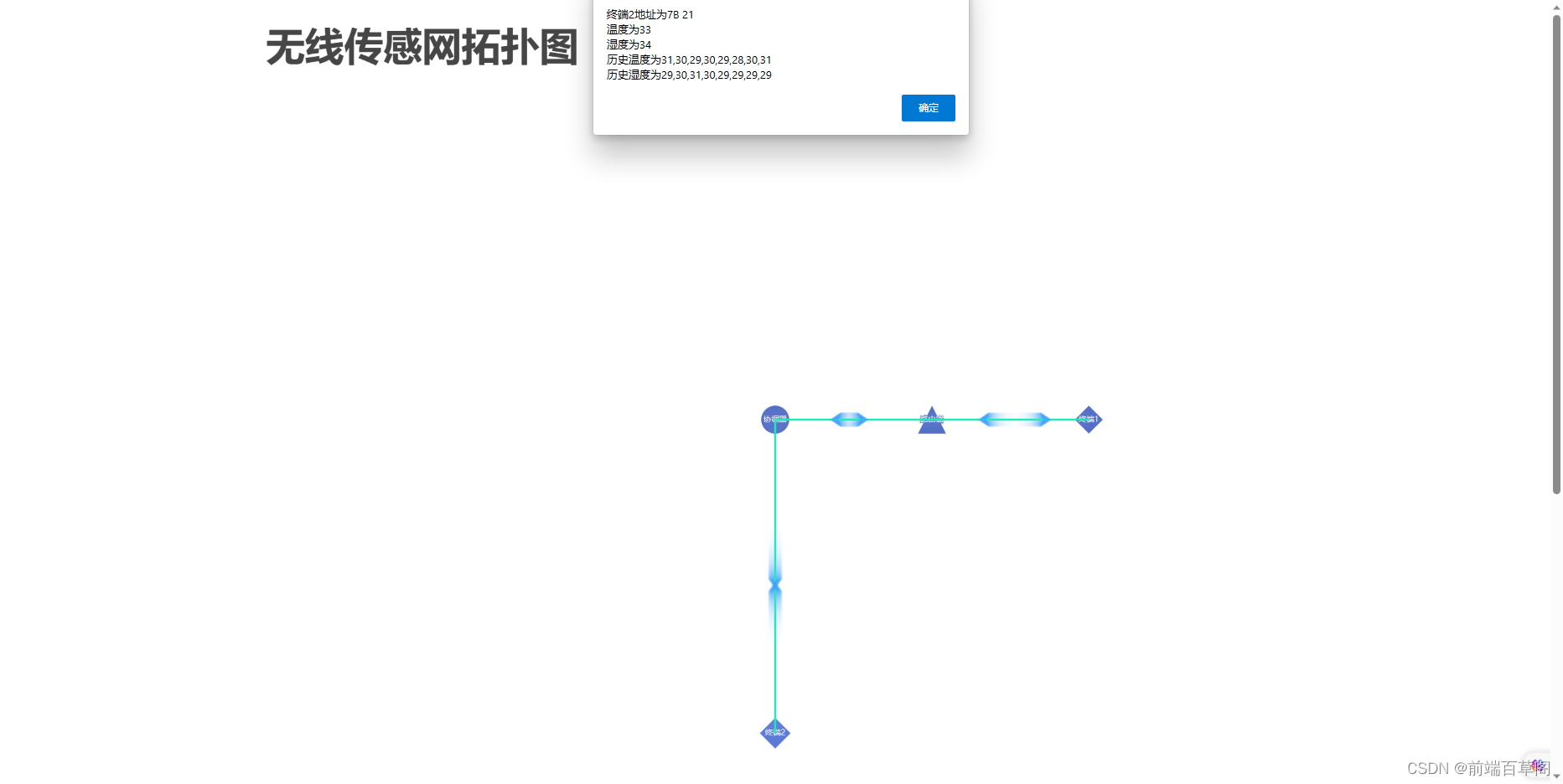

  用户点击拓扑图节点时，显示相关数据





  总结

  本课设我负责的部分是利用前后端实现上位机，实现思路和逻辑都已交代完全

  由于本文设计各类知识点，笔者将自己遇到的困难都写在这儿了，若有疑问，欢迎私信沟通！
