工作流Flowable学习，入门，实战

一.工作流介绍

1.1 为什么使用工作流

在程序员工作中，或多或少都会遇见审批流程类型的业务需求。一个审批流程可能包含开始->申请->领导审批->老板审批->结束等多个阶段，如果我们用字段去定义每一个流程阶段(0->开始 1->申请 2->领导审批 3->老板审批 4->结束)，虽然可以实现流程运行逻辑，但这样业务代码逻辑复杂。如果审批流程还有驳回操作，则还需要加一个是否驳回字段，显然这样实现，成本太大，且不利于维护。

为了解决上述用代码逻辑硬写审批流程而导致的成本大，不利用维护的缺点，工作流因此而生。

1.2 工作流是什么

工作流，是把业务之间的各个步骤以及规则进行抽象和概括性的描述。使用特定的语言为业务流程建模，让其运行在计算机上，并让计算机进行计算和推动。工作流是复杂版本的状态机。

简单状态

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第1张

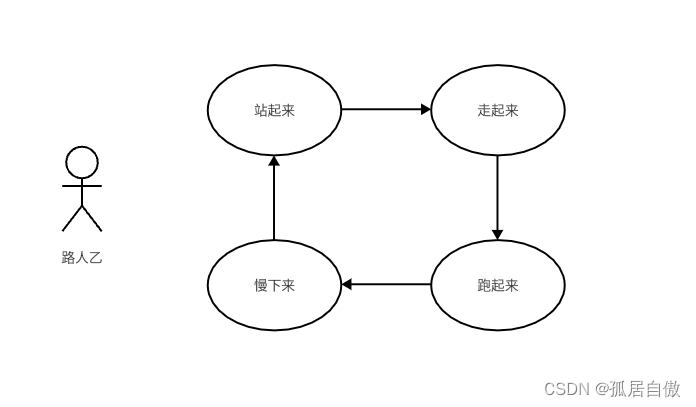

上图为工作流退化为基础状态机的例子，路人乙的状态非常简单，站起来->走起来->跑起来->慢下来->站起来，无限循环，如果让我们实现路人乙的状态切换，那么我们只需要用一个字段来记录路人乙当前的状态就好了。

而对于复杂的状态或者状态维度增加且状态流转的条件极为复杂，可能单纯用字段记录状态的实现方式就会不那么理想。如下图:

复杂状态

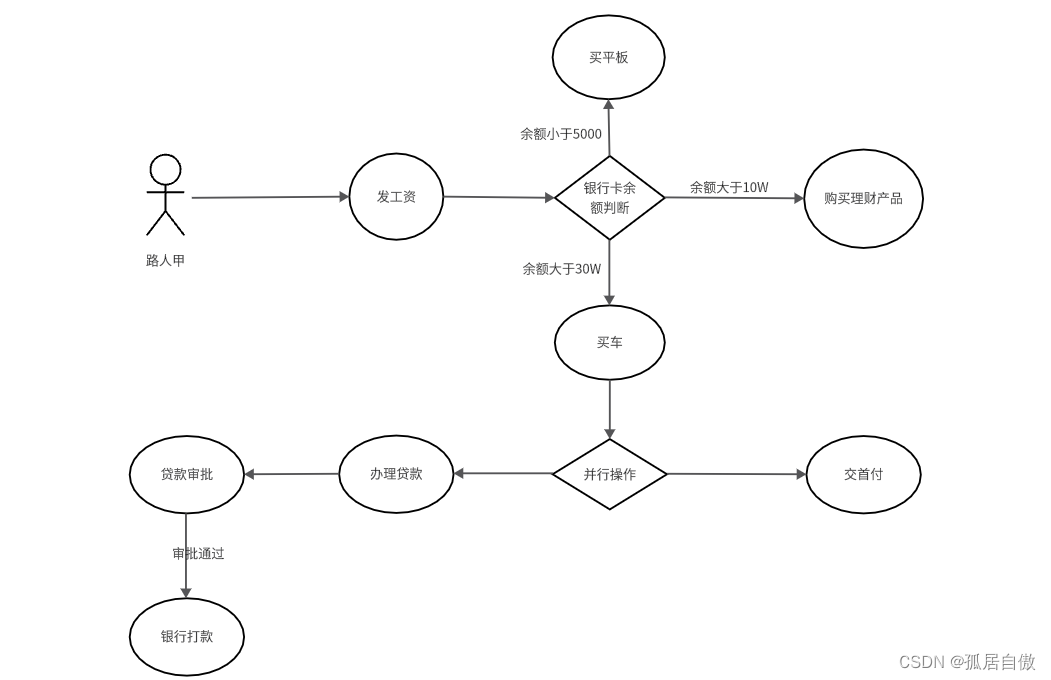

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第2张

现在交给路人甲的选择就多了起来，当路人甲获发完工资后的时候，他会根据余额的大小来判断接下来该如何行动，如果数额小于等于5000，那么他决定买一个平板，如果数额小于等于10万，那么路人甲就决定去学习一下购买理财产品，但如果路人甲获得的余额数量超过了30万，他就决定购买一辆宝马，但购买宝马的流程是复杂的，路人甲决定同时完成交首付和贷款的手续。

其实这个流程还不算特别复杂，但到目前为止，单纯用一个字段来表明状态已经无法满足要求了。

工作流解决的痛点在于，解除业务宏观流程和微观逻辑的耦合，让熟悉宏观业务流程的人去制定整套流转逻辑，而让专业的人只需要关心他们应当关心的流程节点，就好比大家要一起修建一座超级体育场，路人甲只需要关心他身边的这一堆砖是怎么堆砌而非整座建筑。

1.3 工作流不能解决的问题

工作流无法解决毫无关系(没有前后关联)的事务。

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第3张

工作流是一个固定好的框架，大家就按照这个框架来执行流程就行了，但某些情况他本身没有流转顺序的。

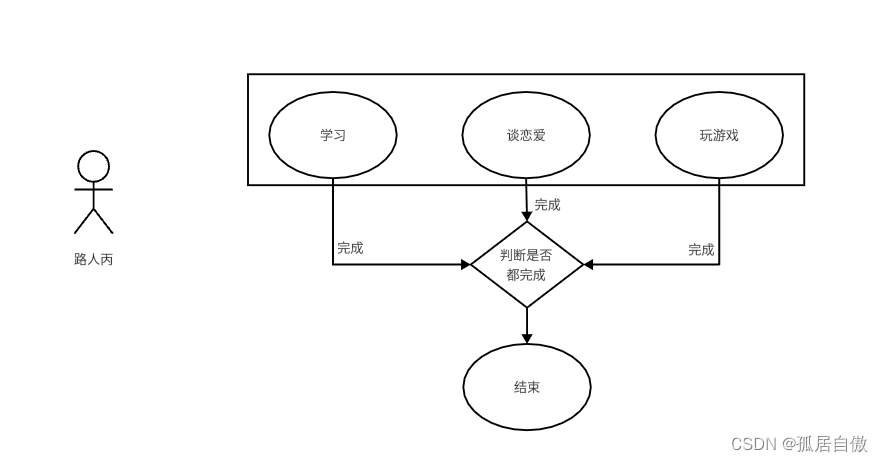

比如：路人丙每天需要学习，谈恋爱以及玩游戏，它们之间没有关联性无法建立流程，但可以根据每一项完成的状态决定今天的任务是否完结，这种情况我们需要使用CMMN来建模，它就是专门针对这种情况而设计的，但今天我们不讲这个，而是讲讲BPMN协议。

二.BPMN2.0协议

2.1 什么是BPMN2.0协议

Spring Boot整合流程引擎Flowable,请添加图片描述,第4张

对于业务建模，我们需要一种通用的语言来描绘，这样在沟通上和实现上会降低难度，就像中文、英文一样，BPMN2.0便是一种国际通用的建模语言，他能让自然人轻松阅读，更能被计算机所解析。

2.2 BPMN2.0协议元素介绍

协议中元素的主要分类为，事件-任务-连线-网关。

一个流程必须包含一个事件（如：开始事件）和至少一个结束（事件）。其中网关的作用是流程流转逻辑的控制。任务则分很多类型，他们各司其职，所有节点均由连线联系起来。

下面我就以每种类型的节点简单地概括一下其作用。

网关：
互斥网关（Exclusive Gateway），又称排他网关，他有且仅有一个有效出口，可以理解为if......else if...... else if......else，就和我们平时写代码的一样。
并行网关（Parallel Gateway），他的所有出口都会被执行，可以理解为开多线程同时执行多个任务。
包容性网关（Inclusive Gateway），只要满足条件的出口都会执行，可以理解为 if(......) do, if (......) do, if (......) do，所有的条件判断都是同级别的。

任务：
BPMN2.0协议的所有任务其实是从一个抽象任务派生而来的，抽象任务会有如下行为：
1.当流程流转到该任务时，应该做些什么？
2.当该任务获得信号(signal)的时候，它是否可以继续向下流转，而任务获得信号的这个动作我们称为Trigger。
利用如上的抽象行为，我们来解释一些比较常见且具有代表性的任务类型。

人工任务（User Task），它是使用得做多的一种任务类型，他自带有一些人工任务的变量，例如签收人（Assignee），签收人就代表该任务交由谁处理，我们也可以通过某个特定或一系列特定的签收人来查找待办任务。利用上面的行为解释便是，当到达User Task节点的时候，节点设置Assignee变量或等待设置Assignee变量，当任务被完成的时候，我们使用Trigger来要求流程引擎退出该任务，继续流转。

服务任务（Service Task），该任务会在到达的时候执行一段自动的逻辑并自动流转。从“到达自动执行一段逻辑”这里我们就可以发现，服务任务的想象空间就可以非常大，我们可以执行一段计算，执行发送邮件，执行RPC调用，而使用最广泛的则为HTTP调用，因为HTTP是使用最广泛的协议之一，它可以解决大部分第三方调用问题，在我们的使用中，HTTP服务任务也被我们单独剥离出来作为一个特殊任务节点。

接受任务（Receive Task），该任务的名字让人费解，但它又是最简单的一种任务，当该任务到达的时候，它不做任何逻辑，而是被动地等待Trigger，它的适用场景往往是一些不明确的阻塞，比如：一个复杂的计算需要等待很多条件，这些条件是需要人为来判断是否可以执行，而不是直接执行，这个时候，工作人员如果判断可以继续了，那么就Trigger一下使其流转。

调用活动（Call Activity），调用活动可以理解为函数调用，它会引用另外一个流程使之作为子流程运行，调用活动跟函数调用的功能一样，使流程模块化，增加复用的可能性。

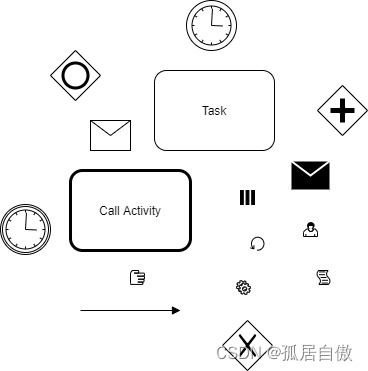

上面大概介绍了一下常用的节点，下面的图就展示了一个以BPMN2.0为基础的流程模型，尽量覆盖到所介绍的所有节点。

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第5张

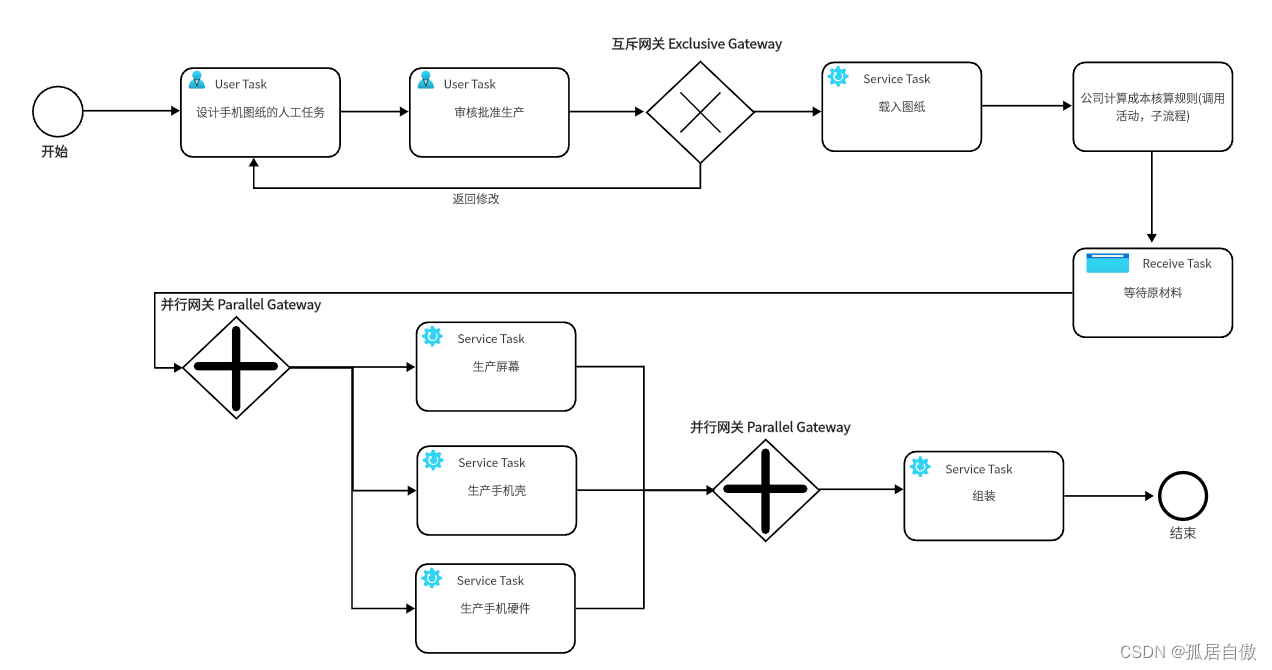

这里是一个生产手机的流程，从“手机设计”节点到“批准生产”节点是一个串行的任务，而审批的结果会遇到一个互斥网关，上面讲过，互斥网关只需要满足其中一个条件就会流转，而这里表达的意义就是审批是否通过。“载入图纸”是一个服务任务，它是自动执行的，之后会卡在“等待原材料”这个节点，因为这个节点是需要人为去判断（比如原材料涨价，原材料不足等因素），所以需要在一种自定义的条件下Trigger，而该图的条件应该为“原材料足够”，原材料足够之后，我们会开始并行生产手机零件。

需要注意的是，并行网关在图中是成对出现的，他的作用是开始一系列并行任务和等待并行任务一起完成。

2.3 如何使用BPMN2.0协议

首先，从用户的角度来看，使用者其实只需要关心三件事

我如何把我的业务逻辑转化为流程图-即容易理解的绘图工具。
我如何使流程流转-即开箱即用的API。

我需要引擎告诉我，我现在该处理什么节点-即丰富且鲜明的事件机制。

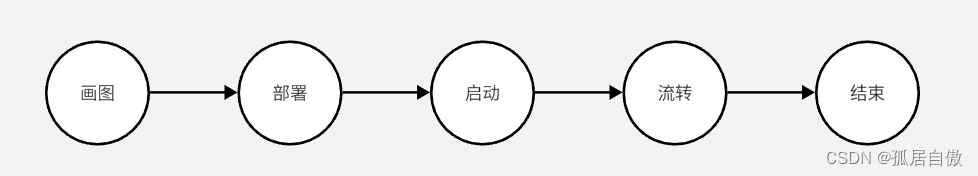

图中是流程图的整个生命周期，从画图到部署，然后启动流程，流程经过人工或自动的方式流转，最后结束。

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第6张

三.Flowable简介

3.1 Flowable是什么

Flowable是BPMN2.0协议的一种Java版本的实现，是一个使用Java编写的轻量级业务流程引擎。Flowable流程引擎可用于部署BPMN 2.0流程定义（用于定义流程的行业XML标准），创建这些流程定义的流程实例，进行查询，访问运行中或历史的流程实例与相关数据，等等。

Flowable可以嵌入Java应用程序中运行，也可以作为服务器、集群运行，更可以提供云服务。

3.2 Flowable与Activiti

Flowable是基于Activiti-6.0.0.Beta4分支开发的。目前Flowable已经修复了Activiti6很多的bug，可以实现零成本从Activiti迁移到Flowable。

四.Flowable实战

假设公司产品有一个新需求，需要你设计一个员工请假流程的功能。你该如何设计？

我会用flowable来实现
创建springboot项目（flowable-ui），该项目是启动flowable-ui网站，在本地进行流程画图设计。安装flowable-ui，启动服务进入folwable-ui网站画图，导出图对应的xml文件 (画图)
创建springboot项目（flowable），该项目是启动流程应用，将对应的xml文件复制到resources下的processes文件夹中(processes文件夹需自己创建) (部署)
启动springboot项目 (启动)

通过接口调用，启动流程 (流转)

4.1 本地安装，启动flowable-ui

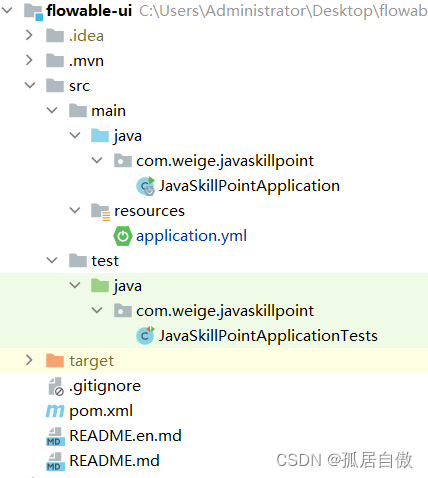

创建 springboot（flowable-ui）项目项目目录

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第7张

JavaSkillPointApplication文件

package com.weige.javaskillpoint;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
@SpringBootApplication
public class JavaSkillPointApplication {
    public static void main(String[] args) {
        SpringApplication.run(JavaSkillPointApplication.class, args);
    }
}

application.yml文件

server:
  port: 8088
flowable:
  idm:
    app:
      admin:
        # 登录的用户名
        user-id: admin
        # 登录的密码
        password: admin
        # 用户的名字
        first-name: wei
        last-name: kai
spring:
  # mysql连接信息
  datasource:
    # mysql8之后
    driver-class-name: com.mysql.cj.jdbc.Driver
    # mysql8之前
#    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://43.143.132.109:3306/flowable?useUnicode=true&characterEncoding=utf8&tinyInt1isBit=false&useSSL=false&serverTimezone=GMT&nullCatalogMeansCurrent=true
    username: root
    password: ******
  jpa:
    properties:
      hibernate:
        hbm2ddl:
          auto: update
        dialect: org.hibernate.dialect.MySQL5InnoDBDialect
    open-in-view: true

注意：

&nullCatalogMeansCurrent=true 这个一定要加在url后，不然flowable自动创建表失败

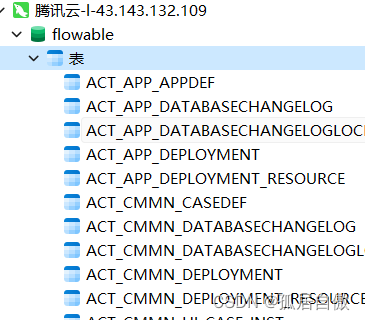

在数据库中创建flowable数据库，启动flowable-ui项目时，flowable服务会自动创建对应的表

启动项目后网站的登录用户密码 user-id: admin password: admin

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第8张

pom.xml文件




            org.springframework.boot
            spring-boot-starter


            org.springframework.boot
            spring-boot-starter-test
            test



            org.springframework.boot
            spring-boot-starter-web



            org.projectlombok
            lombok
            1.18.22



            org.flowable
            flowable-spring-boot-starter-ui-idm
            6.7.1



            org.flowable
            flowable-spring-boot-starter-ui-modeler
            6.7.1



            org.springframework.boot
            spring-boot-starter-data-jpa



            mysql
            mysql-connector-java



            org.flowable
            flowable-spring-boot-starter
            6.7.1

启动项目

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第9张

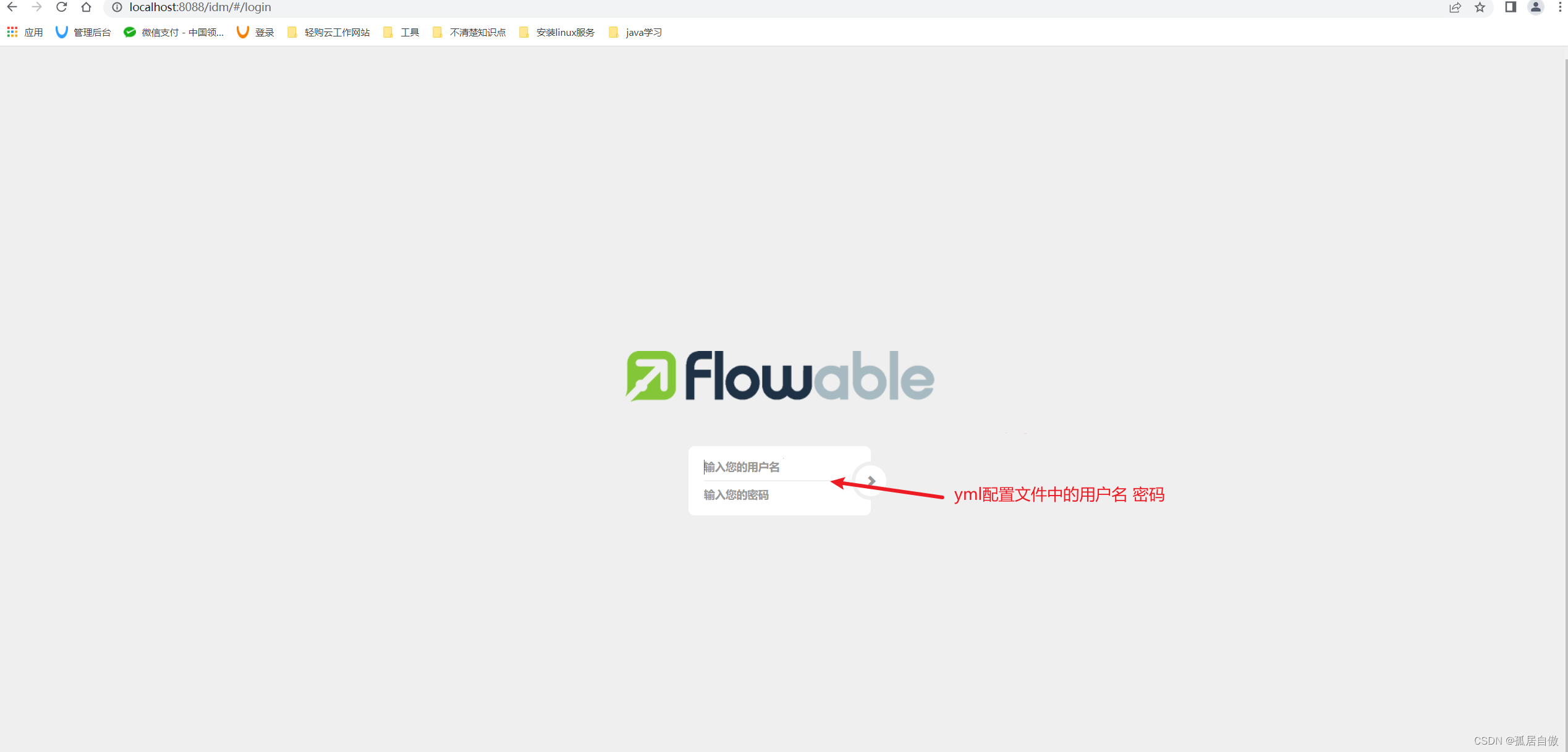

访问http://localhost:8088/

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第10张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第11张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第12张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第13张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第14张

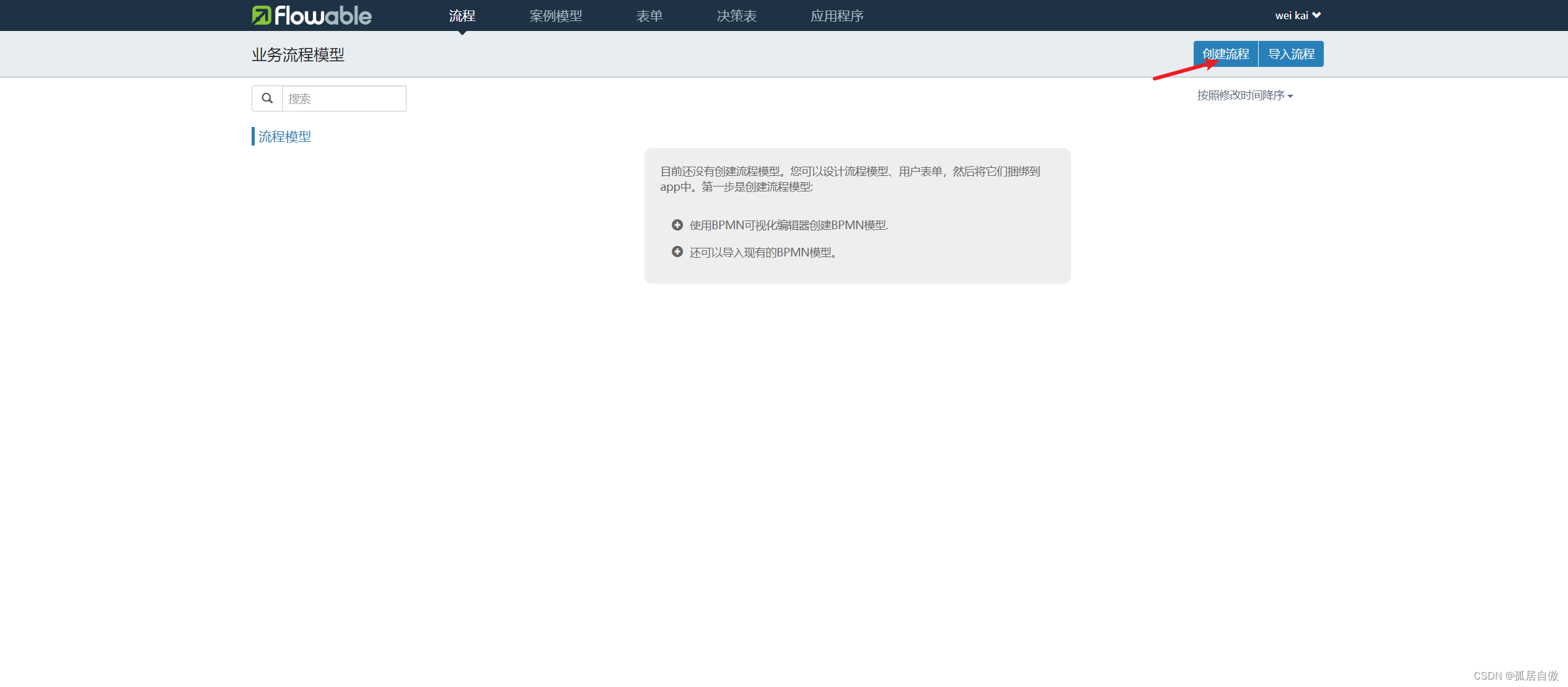

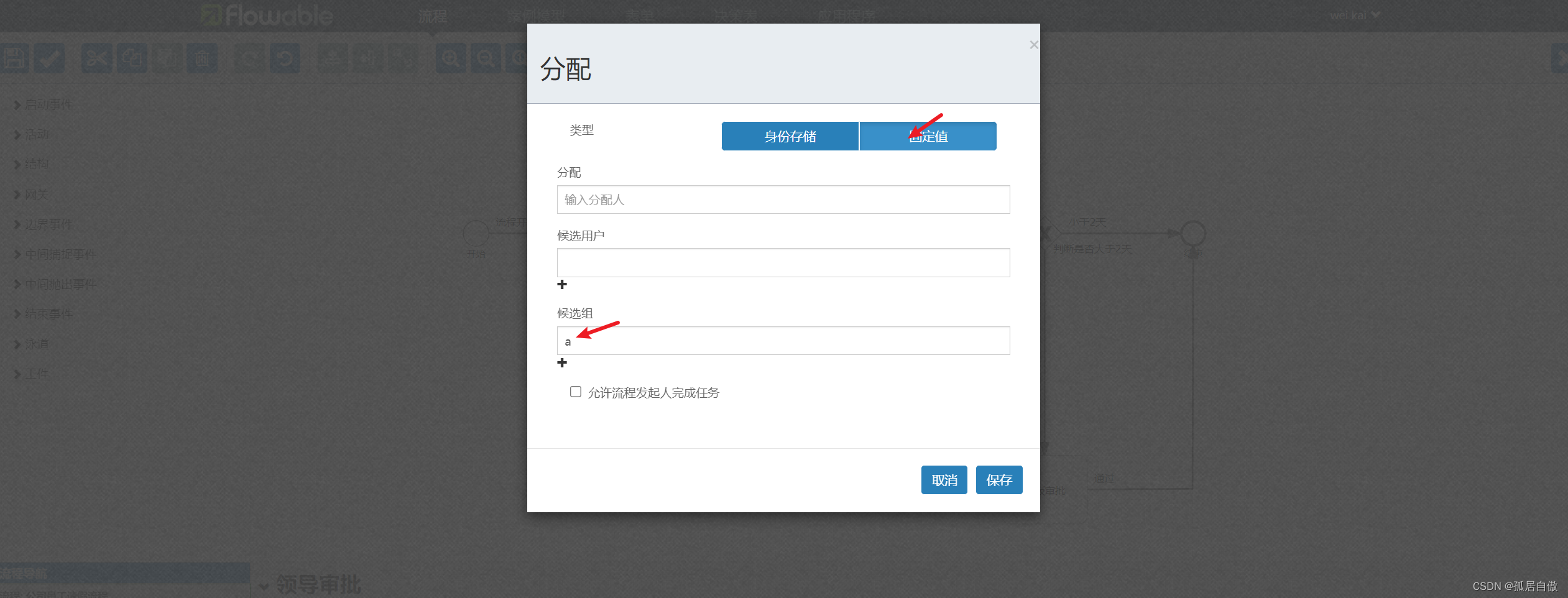

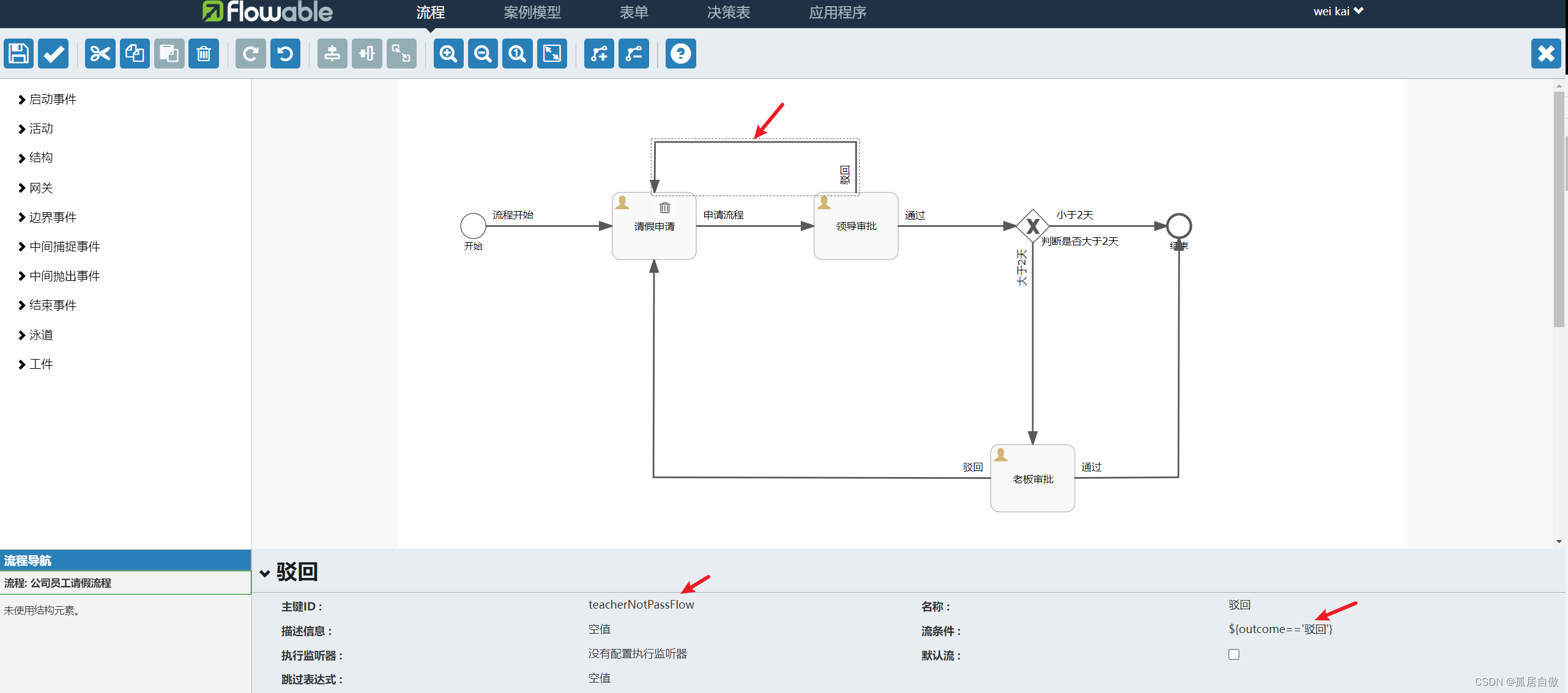

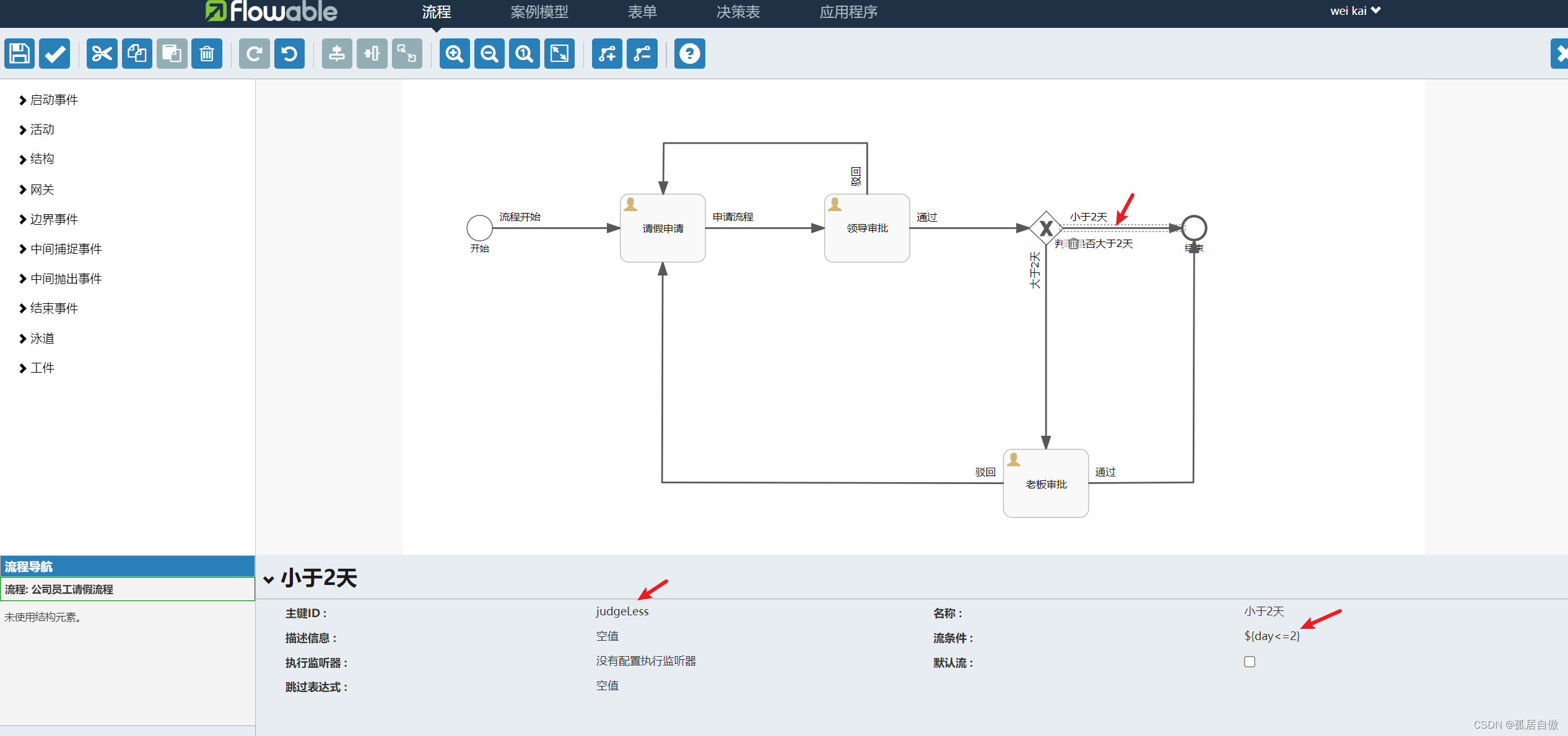

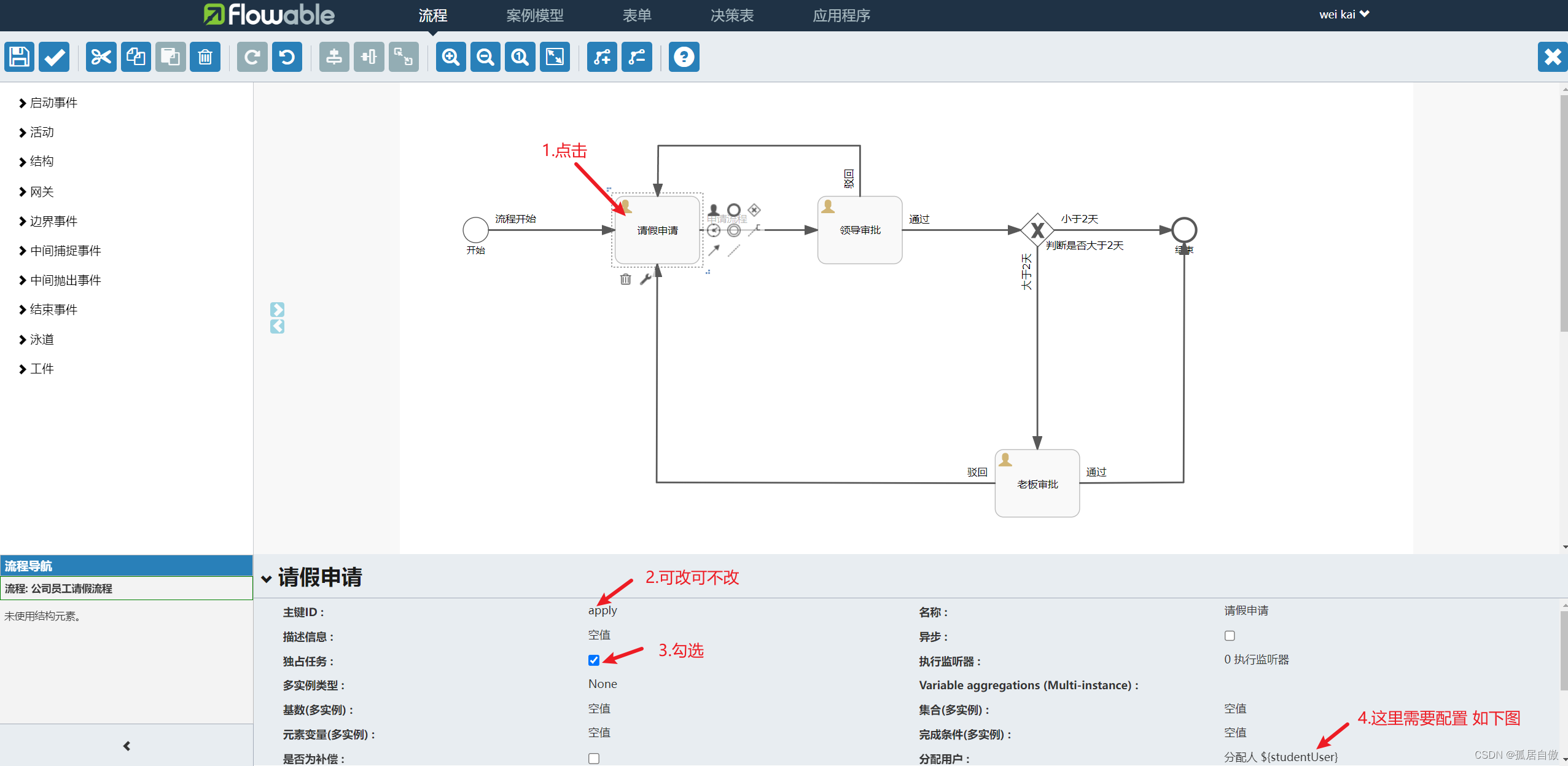

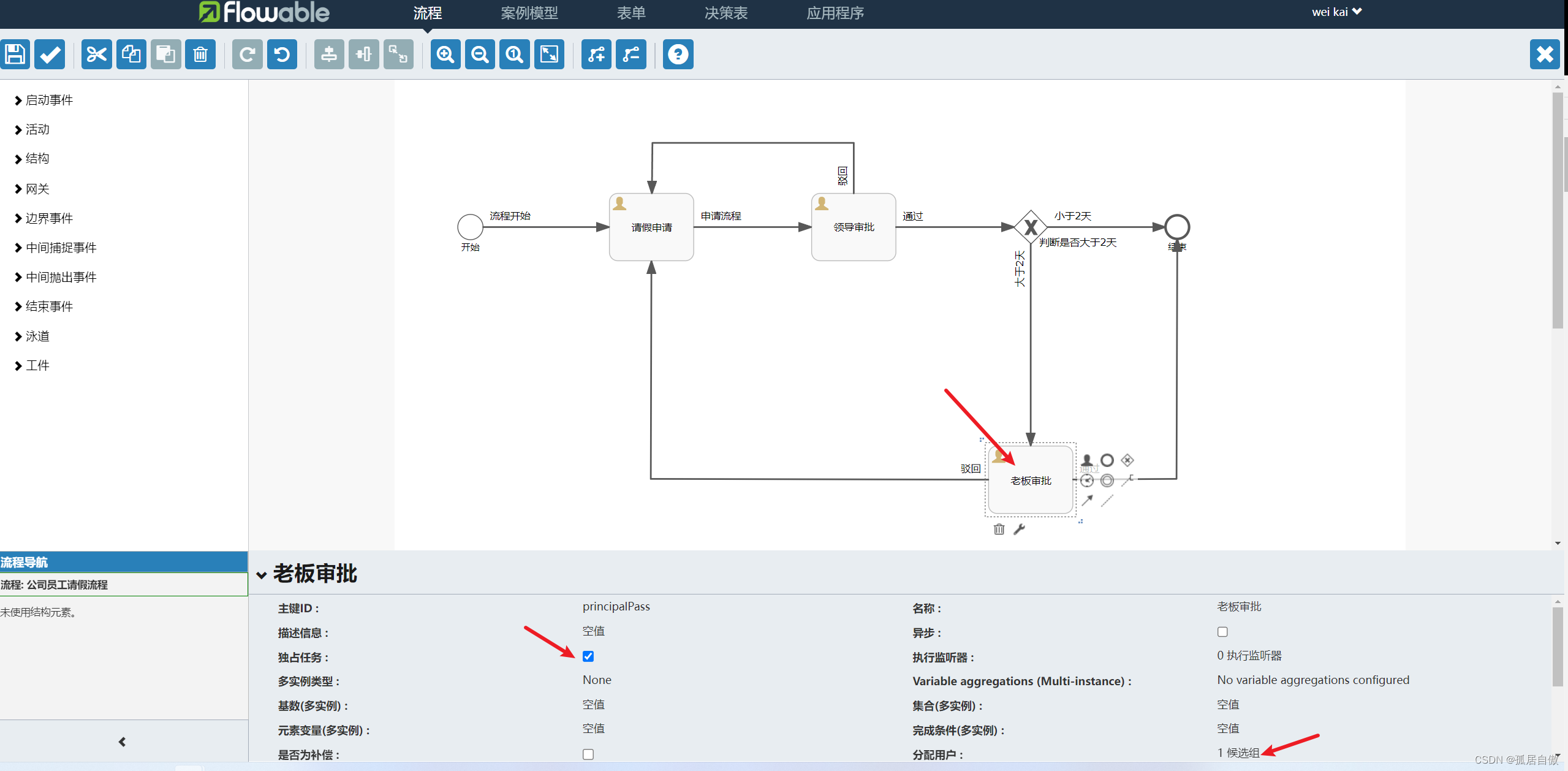

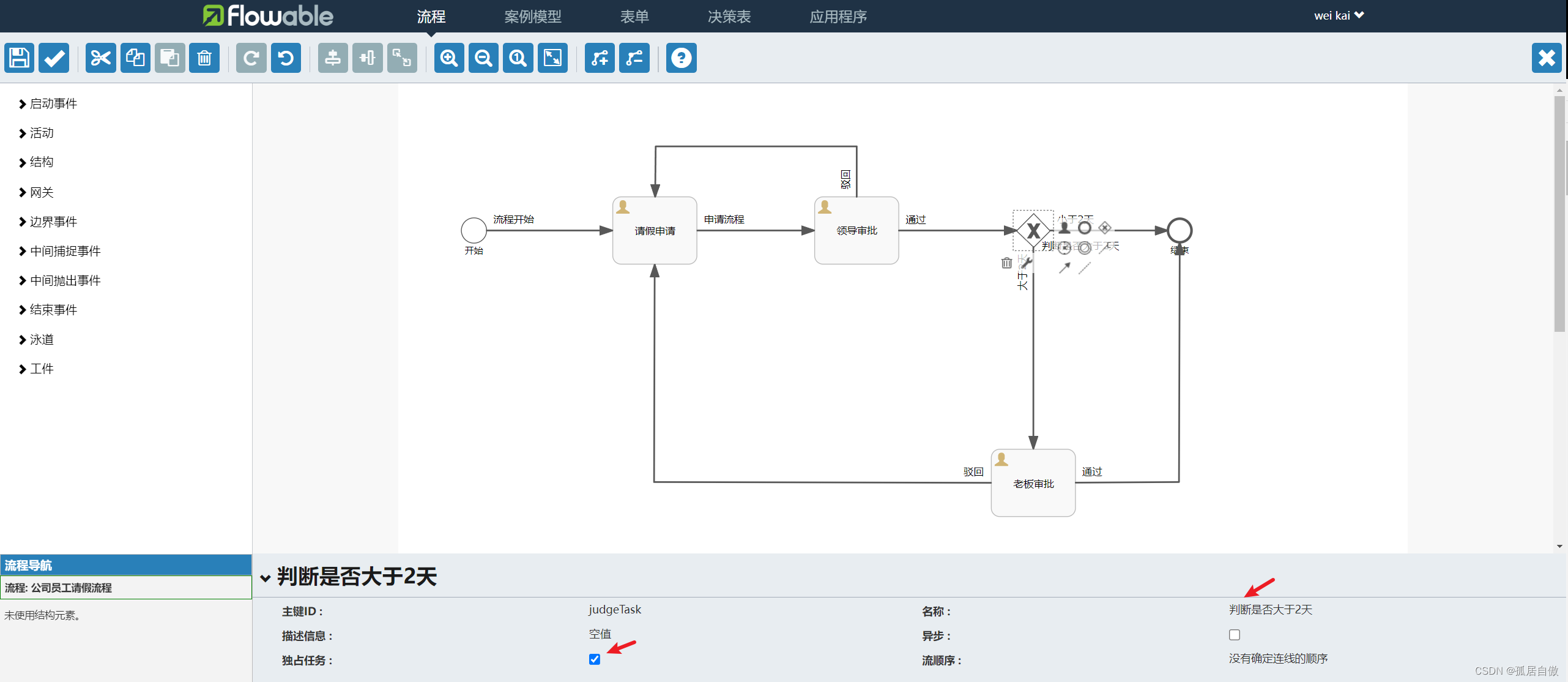

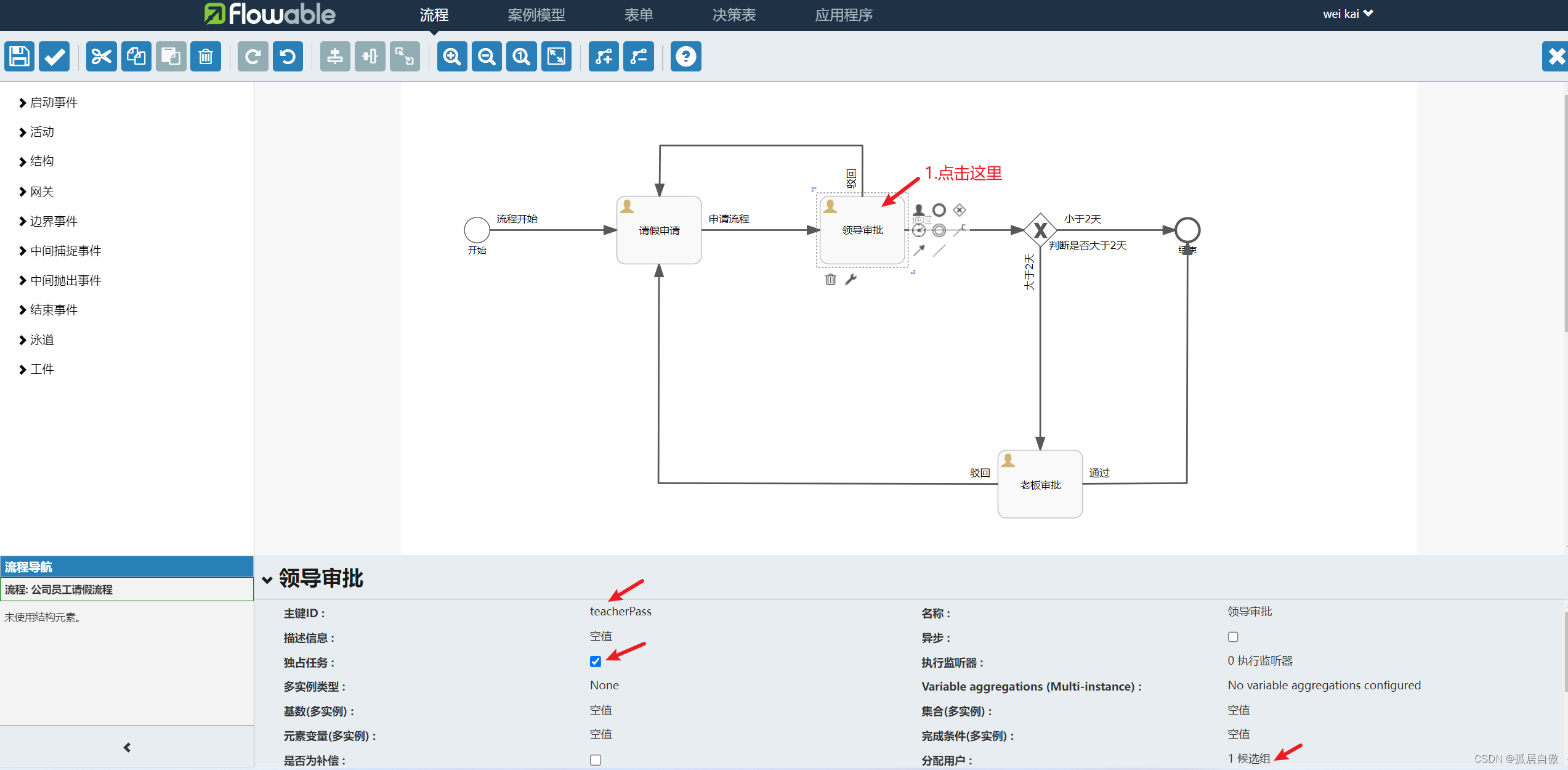

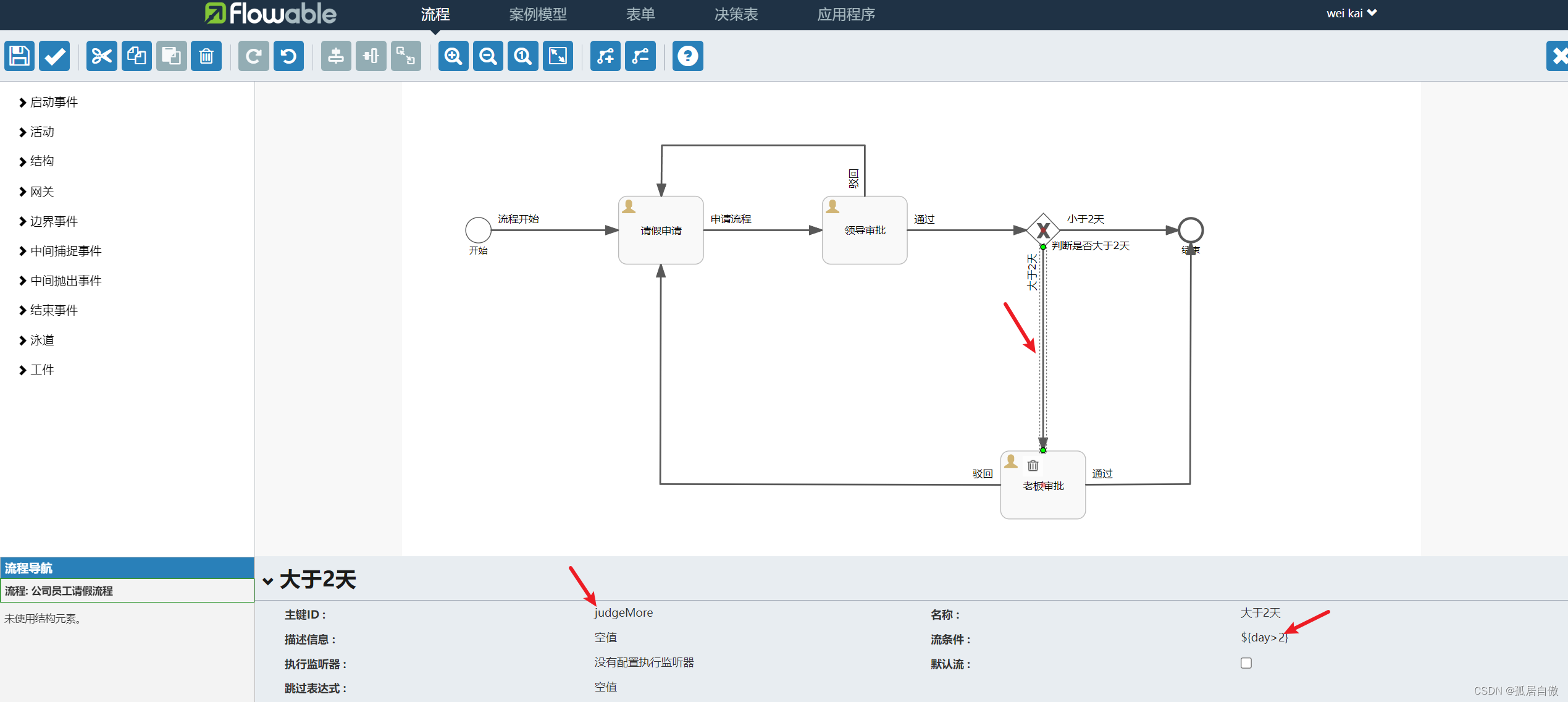

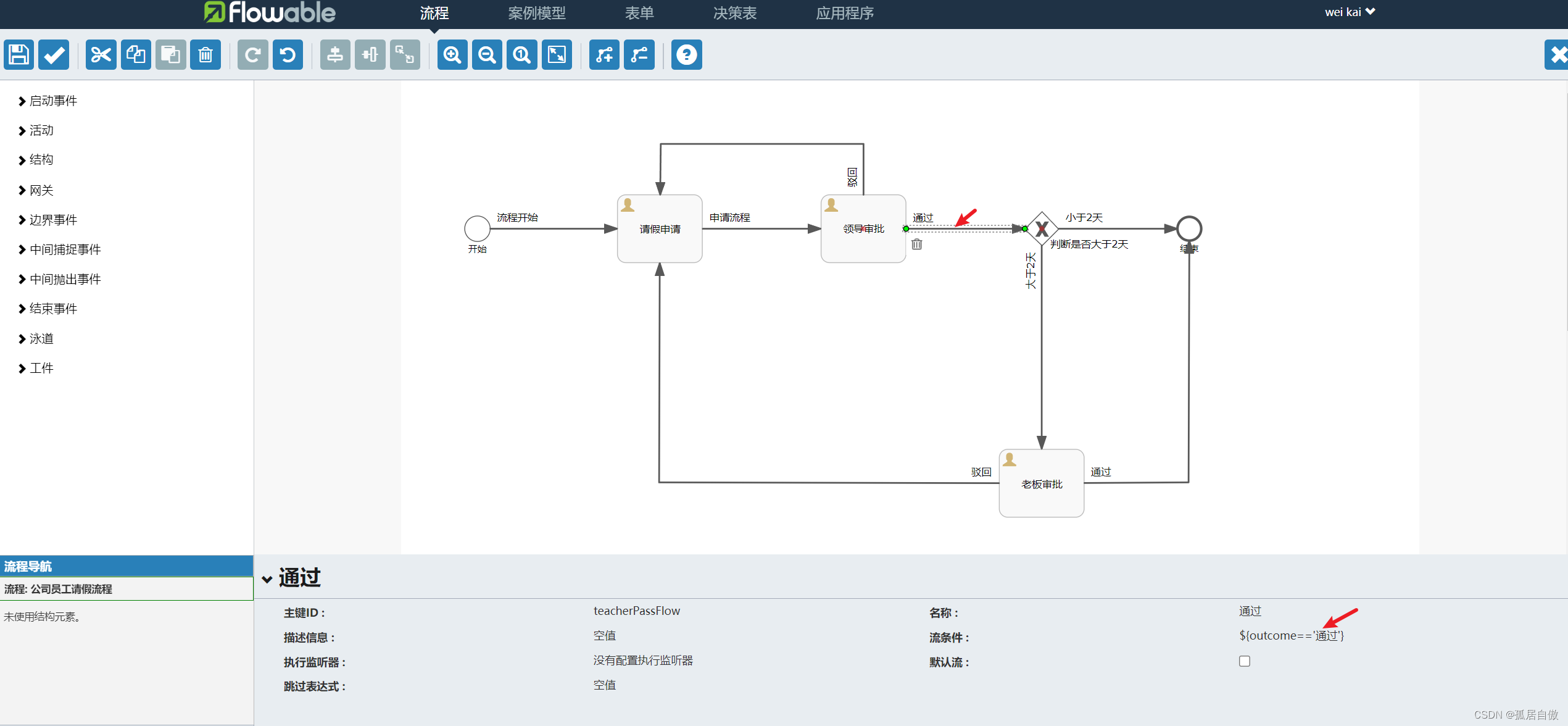

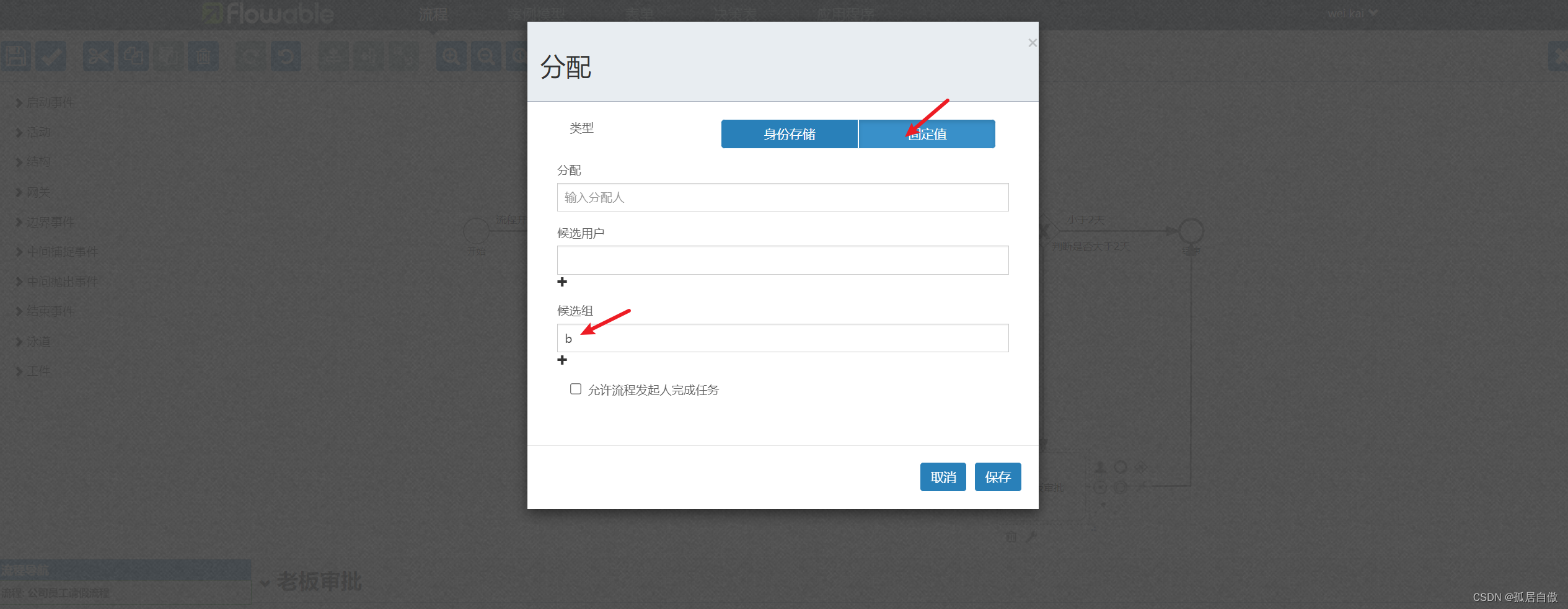

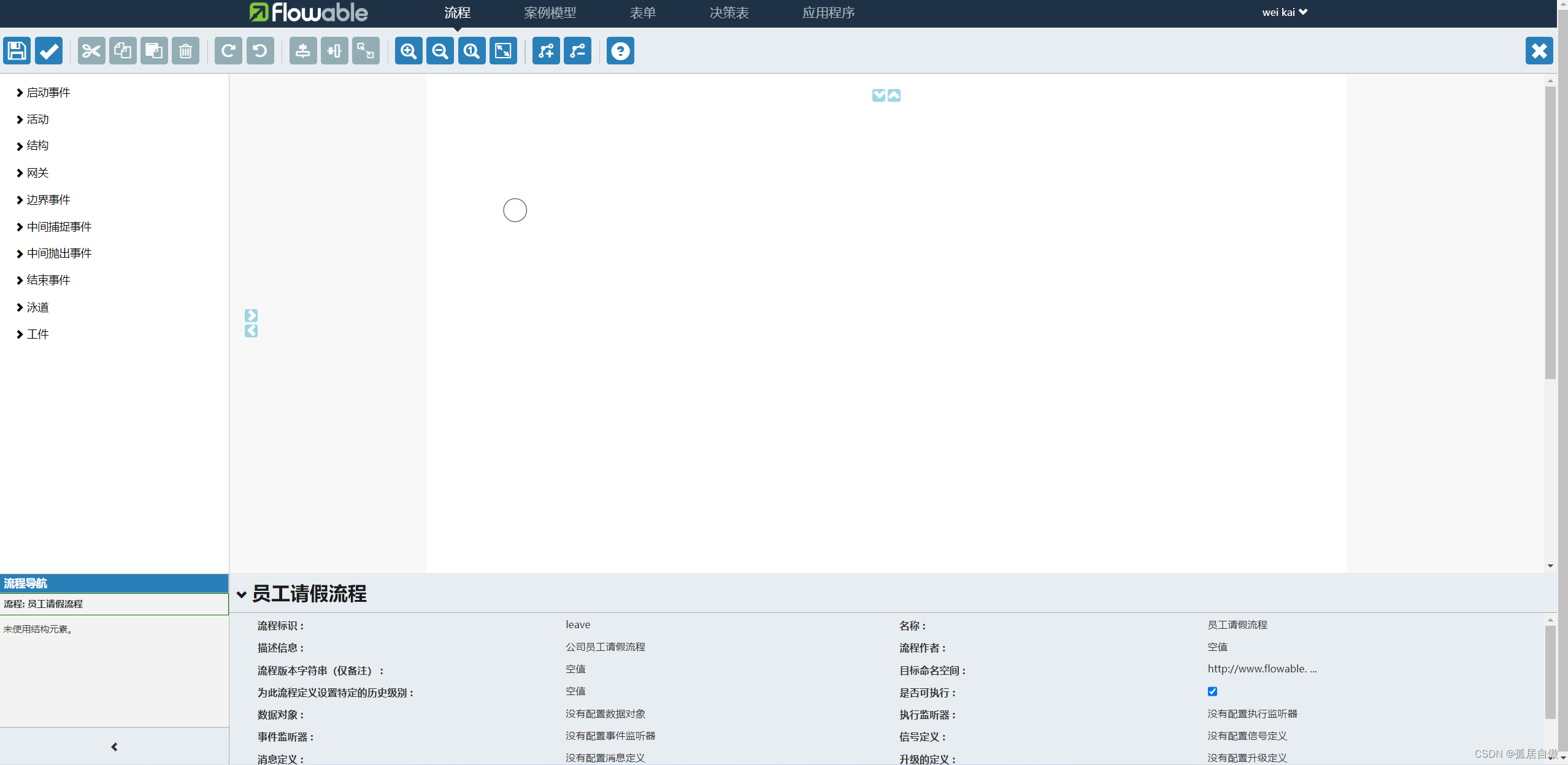

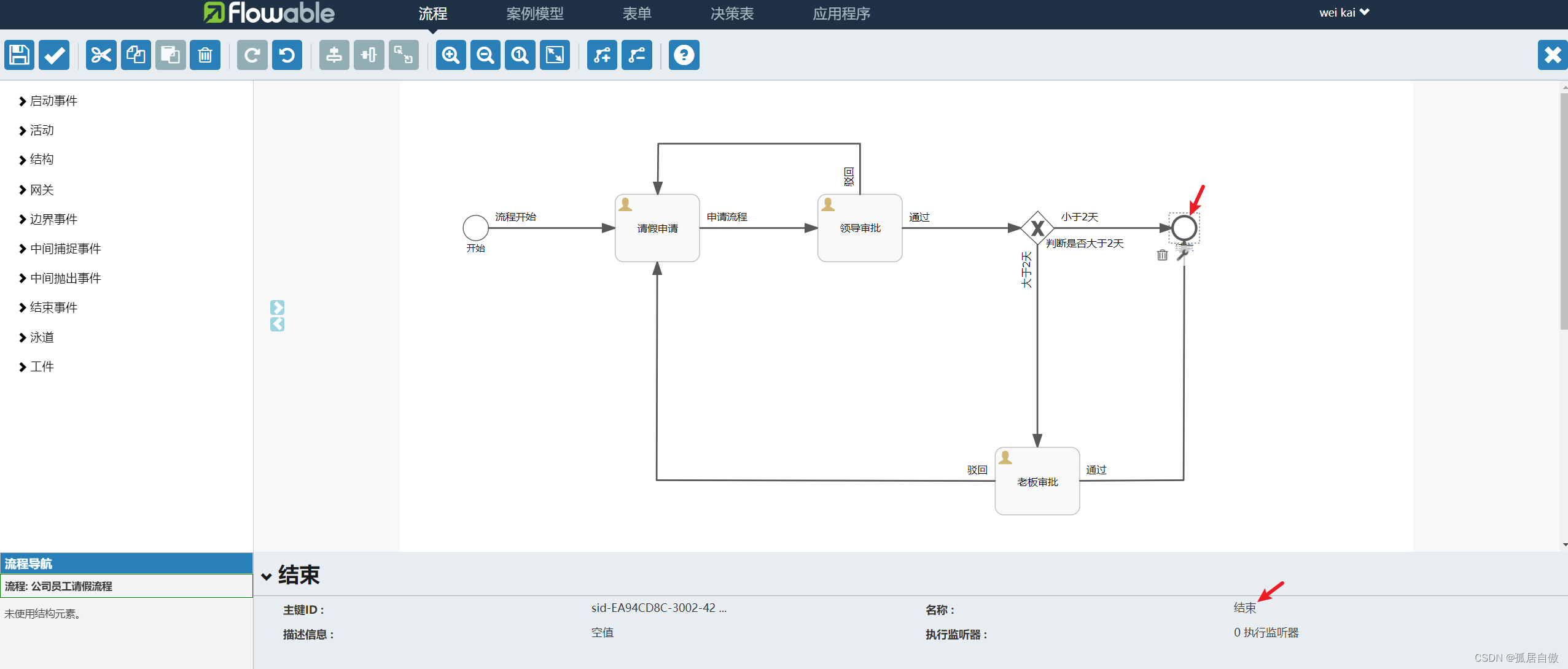

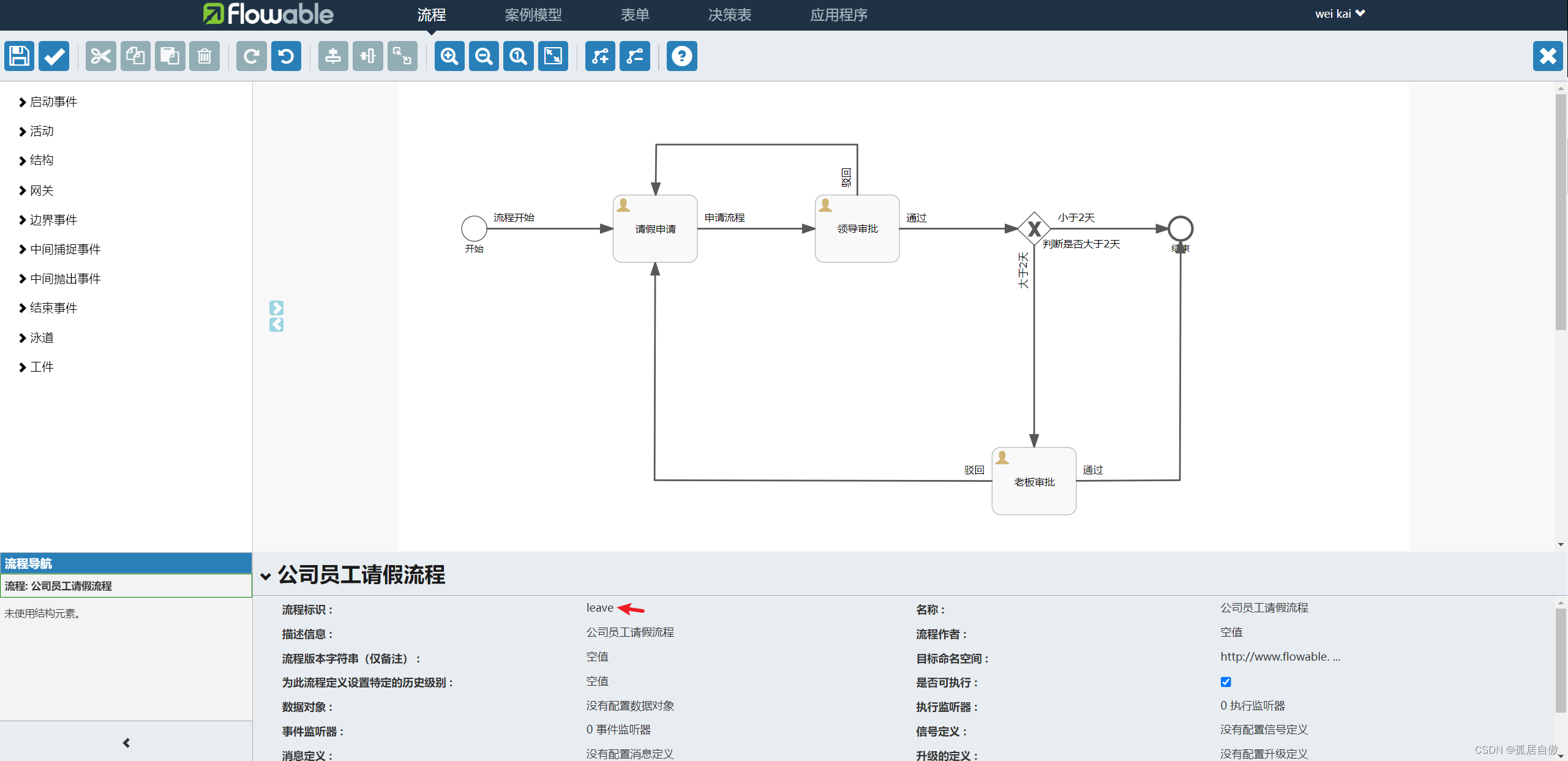

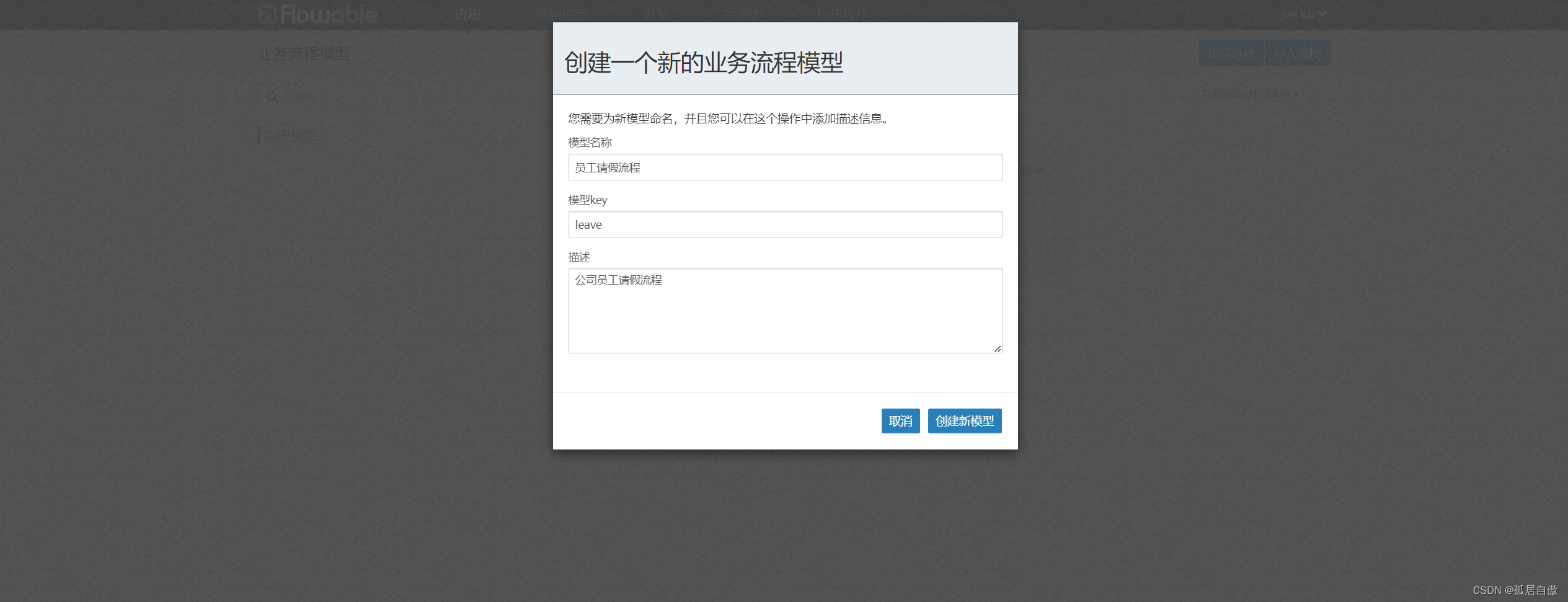

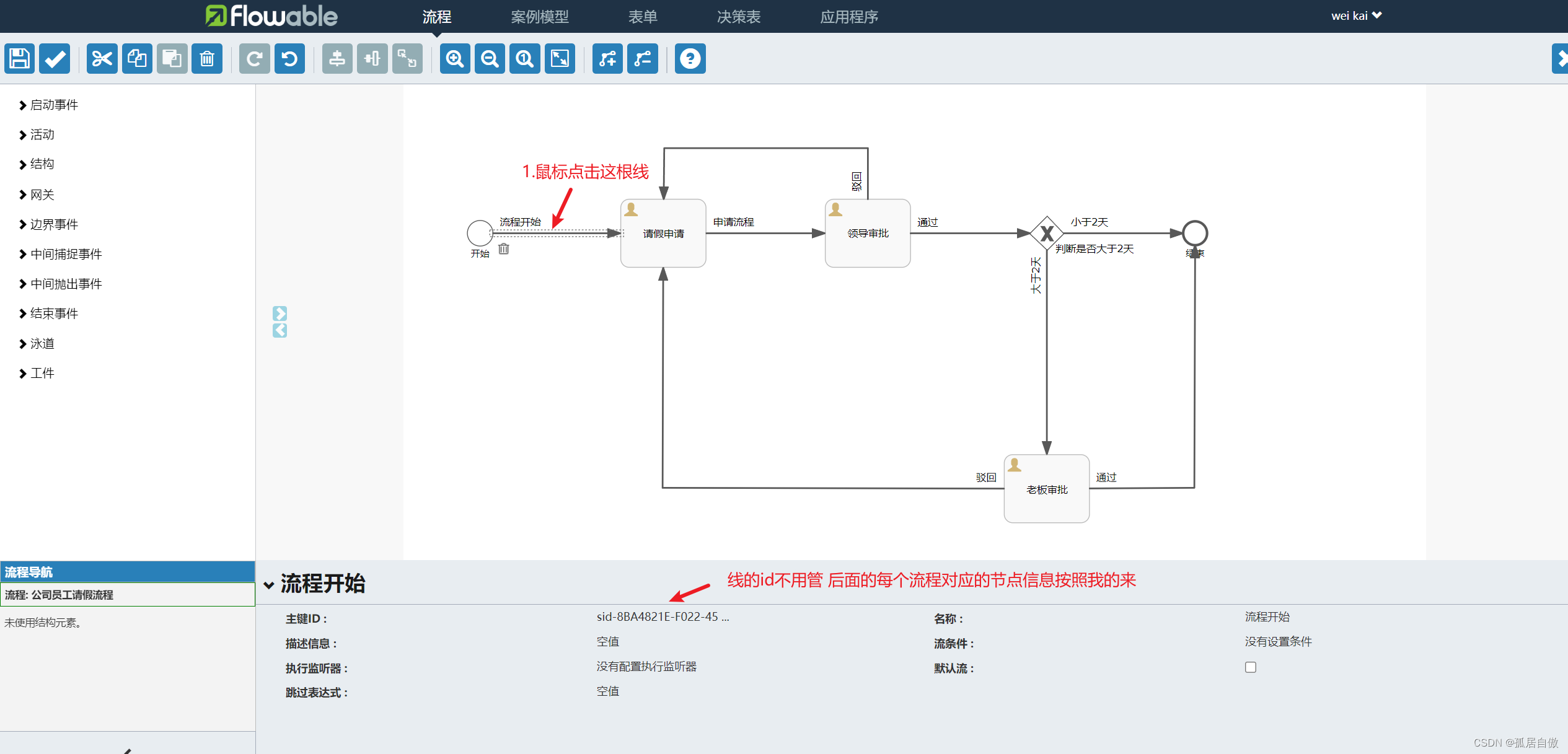

这个时候就可以开始设计员工请假流程图我先画一个完整的出来将每个步骤对应的信息都截下来供大家参考

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第15张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第16张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第17张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第18张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第19张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第20张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第21张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第22张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第23张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第24张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第25张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第26张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第27张

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第28张

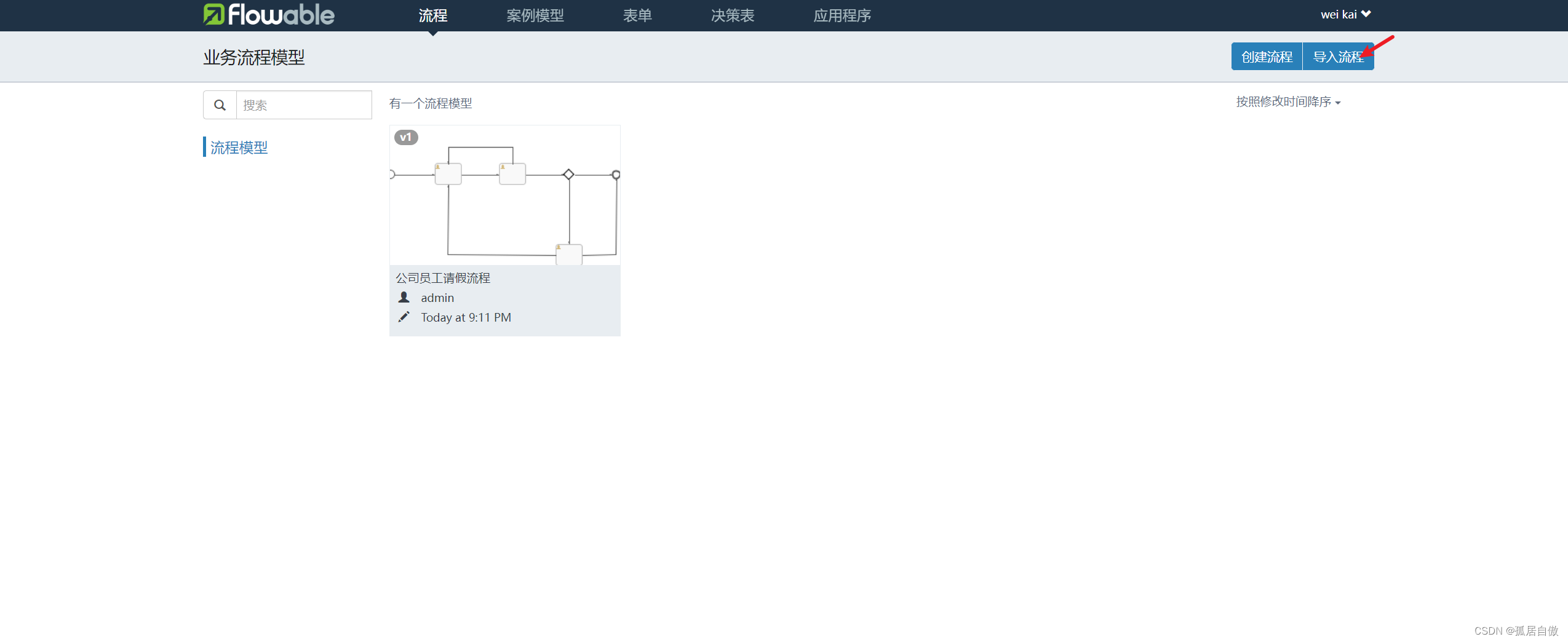

推荐大家画一遍这里我会上传请假流程的xml文件，大家直接导入即可，通过链接下载流程xml文件

链接: https://pan.baidu.com/s/10FAFBiM3SYUj9FcSoPadtw 提取码: rqku

4.2 创建flowable应用项目部署并启动

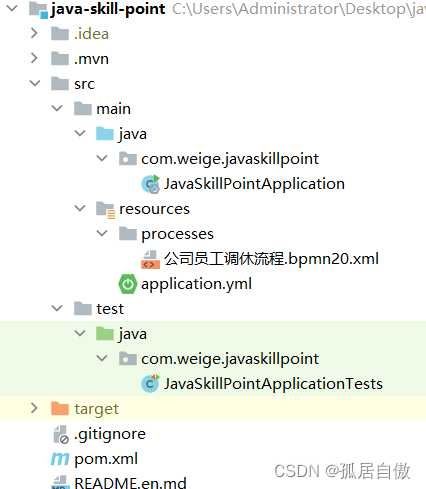

创建springboot项目项目目录

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第30张

JavaSkillPointApplication文件

package com.weige.javaskillpoint;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
@SpringBootApplication
public class JavaSkillPointApplication {
    public static void main(String[] args) {
        SpringApplication.run(JavaSkillPointApplication.class, args);
    }
}

公司员工请假流程.bpmn20.xml 在resources下创建processes文件夹复制xml文件到该目录即可




    公司员工请假流程












      outcome=='通过'}]]>



      outcome=='通过'}]]>


      outcome=='驳回'}]]>


      day<=2}]]>


      day>2}]]>


      outcome=='驳回'}]]>

application.yml

server:
  port: 8081
spring:
  # mysql连接信息
  datasource:
    # mysql8之后
#    driver-class-name: com.mysql.cj.jdbc.Driver
    # mysql8之前
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://43.143.132.109:3306/flowable?useUnicode=true&characterEncoding=utf8&tinyInt1isBit=false&useSSL=false&serverTimezone=GMT
    username: root
    password: ******

注意：这里的数据库url链接应与flowable-ui项目保持一致

JavaSkillPointApplicationTests测试文件

package com.weige.javaskillpoint;
import org.flowable.engine.HistoryService;
import org.flowable.engine.RuntimeService;
import org.flowable.engine.TaskService;
import org.flowable.engine.history.HistoricActivityInstance;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.task.api.Task;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.util.CollectionUtils;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import java.util.stream.Collectors;
@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
    @Test
    void sub() {
        // 员工提交请假申请
        Map map = new HashMap<>();
        map.put("day", 5);
        map.put("studentUser", "小明");
        // leave为员工请假流程xml文件中的id
        ProcessInstance a1 = runtimeService.startProcessInstanceByKey("leave", map);
        Task task = taskService.createTaskQuery().processInstanceId(a1.getId()).singleResult();
        taskService.complete(task.getId());
    }
    @Test
    void queryLeadTask() {
        // 查询领导分组的任务
        List teacher = taskService.createTaskQuery().taskCandidateGroup("a").list();
        for (Task task : teacher) {
            // 根据任务id查询当前任务参数
            Map variables = taskService.getVariables(task.getId());
            System.out.println(variables.get("day") + "," + variables.get("studentUser"));
        }
    }
    @Test
    void queryBossTask() {
        // 查询老板分组的任务
        List teacher = taskService.createTaskQuery().taskCandidateGroup("b").list();
        for (Task task : teacher) {
            // 根据任务id查询当前任务参数
            Map variables = taskService.getVariables(task.getId());
            System.out.println(variables.get("day") + "," + variables.get("studentUser"));
        }
    }
    @Test
    void LeadApprovalTask() {
        // 领导审批
        List teacherTaskList = taskService.createTaskQuery().taskCandidateGroup("a").list();
        Map teacherMap = new HashMap<>();
        teacherMap.put("outcome", "通过");
        for (Task teacherTask : teacherTaskList) {
            taskService.complete(teacherTask.getId(), teacherMap);
        }
    }
    @Test
    void boosApprovalTask() {
        // 老板审批
        List teacherTaskList = taskService.createTaskQuery().taskCandidateGroup("b").list();
        Map teacherMap = new HashMap<>();
        teacherMap.put("outcome", "通过");
        for (Task teacherTask : teacherTaskList) {
            taskService.complete(teacherTask.getId(), teacherMap);
        }
    }
    @Test
    void queryHistory() {
        List processInstance = runtimeService.createProcessInstanceQuery().processDefinitionKey("leave").orderByStartTime().desc().list();
        if (CollectionUtils.isEmpty(processInstance)) {
            System.out.println("------------------------------------------");
        }
        // 获取最近的一个流程
        List activities = historyService.createHistoricActivityInstanceQuery()
                .processInstanceId(processInstance.get(0).getId())
                // 只查询已经完成的活动
                .finished()
                // 按照结束时间排序
                .orderByHistoricActivityInstanceEndTime().desc()
                .list();
        List collect = activities.stream().map(a -> "活动名称:" + a.getActivityName() + ";活动执行时间:" + a.getDurationInMillis() + "毫秒").collect(Collectors.toList());
        for (String s : collect) {
            System.out.println(s);
        }
    }
    @Test
    void Test() {
        // 发起请假
        Map map = new HashMap<>();
        map.put("day", 5);
        map.put("studentUser", "小明");
        ProcessInstance studentLeave = runtimeService.startProcessInstanceByKey("leave", map);
        Task task = taskService.createTaskQuery().processInstanceId(studentLeave.getId()).singleResult();
        taskService.complete(task.getId());
        // 领导审批
        List teacherTaskList = taskService.createTaskQuery().taskCandidateGroup("a").list();
        Map teacherMap = new HashMap<>();
        teacherMap.put("outcome", "通过");
        for (Task teacherTask : teacherTaskList) {
            taskService.complete(teacherTask.getId(), teacherMap);
        }
        // 老板审批
        List principalTaskList = taskService.createTaskQuery().taskCandidateGroup("b").list();
        Map principalMap = new HashMap<>();
        principalMap.put("outcome", "通过");
        for (Task principalTask : principalTaskList) {
            taskService.complete(principalTask.getId(), principalMap);
        }
        // 查看历史
        List activities = historyService.createHistoricActivityInstanceQuery()
                .processInstanceId(studentLeave.getId())
                .finished()
                .orderByHistoricActivityInstanceEndTime().asc()
                .list();

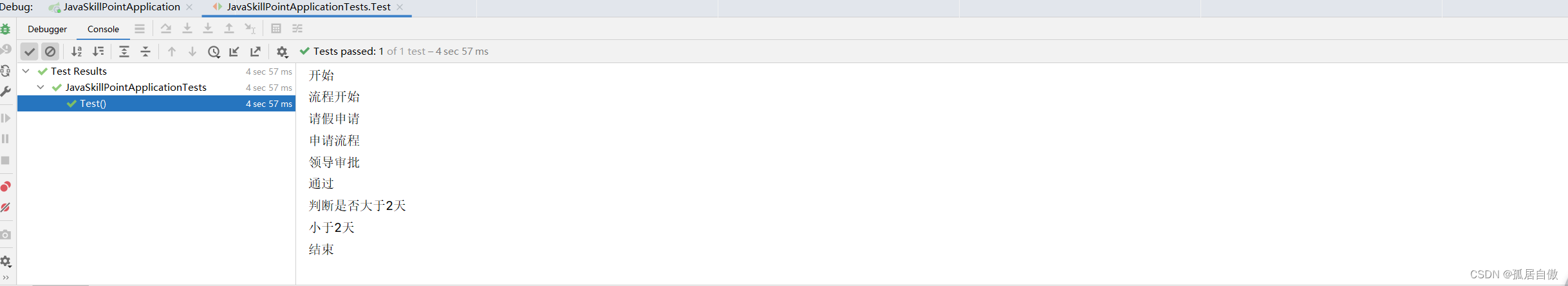

        for (HistoricActivityInstance activity : activities) {
            System.out.println(activity.getActivityName());
        }
    }
}

4.3 启动流程代码详解

流程实例

现在已经在流程引擎中部署了流程定义，因此可以使用这个流程定义作为“蓝图”启动流程实例。
我们使用RuntimeService启动一个流程实例。
收集的数据作为一个java.util.Map实例传递，其中的键就是之后用于获取变量的标识符。
这个流程实例使用key启动。这个key就是BPMN 2.0 XML文件中设置的id属性。

在这个例子里是StudentLeave。

这两个就是在XML文件钟定义的变量

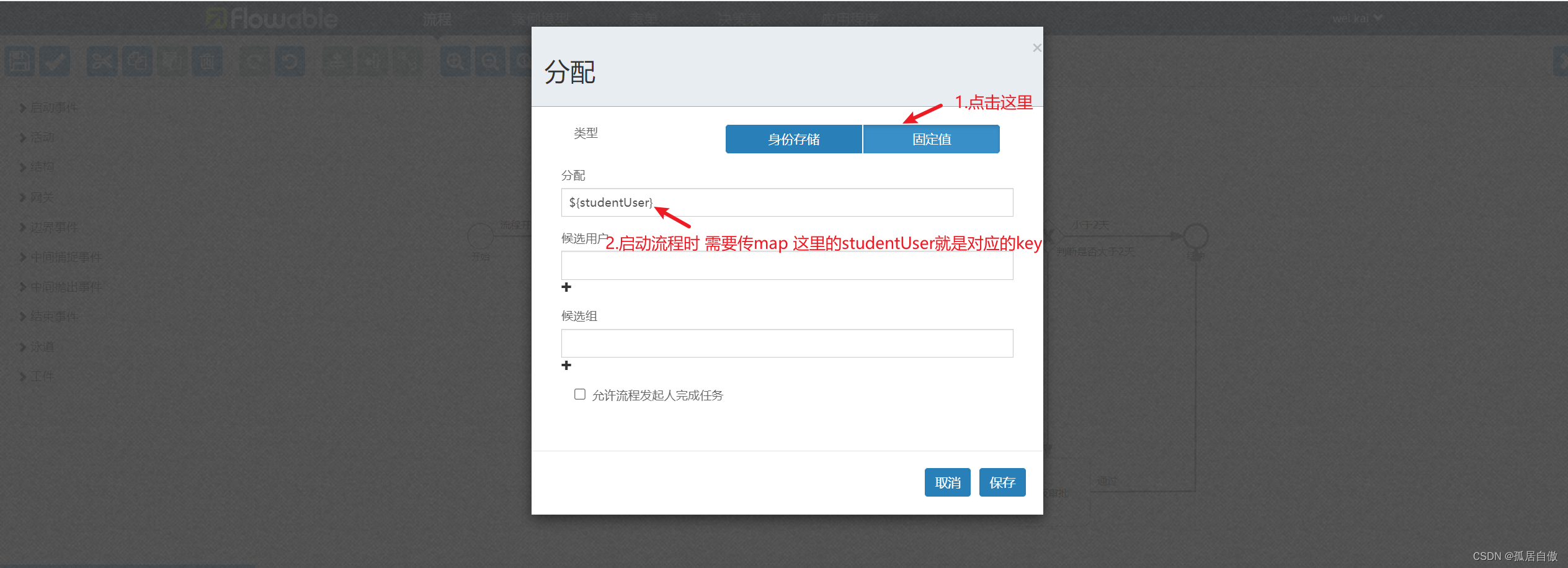

flowable:assignee="${studentUser}"
${outcome==‘通过’}
${day <= 2}

员工对应的BPMN 2.0 XML属性，我们通过id启动流程

员工对应的BPMN 2.0 XML属性通过assignee员工可以发起请假流程

领导对应的BPMN 2.0 XML属性通过candidateGroups可以查询领导下可以审批的任务

老板对应的BPMN 2.0 XML属性通过candidateGroups可以查询老板下可以审批的任务

员工发起请假流程代码：

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
    @Test
    void sub() {
        // 员工提交请假申请
        Map map = new HashMap<>();
        map.put("day", 5);
        map.put("studentUser", "小明");
        // leave为员工请假流程xml文件中的id
        ProcessInstance leave= runtimeService.startProcessInstanceByKey("leave", map);

        Task task = taskService.createTaskQuery().processInstanceId(leave.getId()).singleResult();
        // 员工提交请假申请
        taskService.complete(task.getId());
    }
}

查询领导审批任务代码：

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
    @Test
    void queryLeadTask() {
        // 查询领导分组的任务
        List teacher = taskService.createTaskQuery().taskCandidateGroup("a").list();
        for (Task task : teacher) {
            // 根据任务id查询当前任务参数
            Map variables = taskService.getVariables(task.getId());
            System.out.println(variables.get("day") + "," + variables.get("studentUser"));
        }
    }
}

查询老板审批任务代码：

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
   	@Test
    void queryBossTask() {
        // 查询老板分组的任务
        List teacher = taskService.createTaskQuery().taskCandidateGroup("b").list();
        for (Task task : teacher) {
            // 根据任务id查询当前任务参数
            Map variables = taskService.getVariables(task.getId());
            System.out.println(variables.get("day") + "," + variables.get("studentUser"));
        }
    }
}

领导进行审批任务代码（通过或驳回）：

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
 	@Test
    void LeadApprovalTask() {
        // 领导审批
        List teacherTaskList = taskService.createTaskQuery().taskCandidateGroup("a").list();
        Map teacherMap = new HashMap<>();
        teacherMap.put("outcome", "通过");
        for (Task teacherTask : teacherTaskList) {
            taskService.complete(teacherTask.getId(), teacherMap);
        }
    }
}

老板进行审批任务代码（通过或驳回）：

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
 	@Test
    void boosApprovalTask() {
        // 老板审批
        List teacherTaskList = taskService.createTaskQuery().taskCandidateGroup("b").list();
        Map teacherMap = new HashMap<>();
        teacherMap.put("outcome", "通过");
        for (Task teacherTask : teacherTaskList) {
            taskService.complete(teacherTask.getId(), teacherMap);
        }
    }
}

查询最进一个流程所走的节点时间（这里的流程不能走完，如果day=5，我们先执行领导审批，则开始查询流程开始到领导审批的节点信息，如果我们进行了老板审批，则该流程结束，此时查询为流程节点信息为空，因为该流程已执行完。）：

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
 	@Test
    void queryHistory() {
        List processInstance = runtimeService.createProcessInstanceQuery().processDefinitionKey("leave").orderByStartTime().desc().list();
        if (CollectionUtils.isEmpty(processInstance)) {
            System.out.println("------------------------------------------");
        }
        // 获取最近的一个流程
        List activities = historyService.createHistoricActivityInstanceQuery()
                .processInstanceId(processInstance.get(0).getId())
                // 只查询已经完成的活动
                .finished()
                // 按照结束时间排序
                .orderByHistoricActivityInstanceEndTime().desc()
                .list();
        List collect = activities.stream().map(a -> "活动名称:" + a.getActivityName() + ";活动执行时间:" + a.getDurationInMillis() + "毫秒").collect(Collectors.toList());
        for (String s : collect) {
            System.out.println(s);
        }
    }
}

员工请假天数小于等于2时

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
 	@Test
    void Test() {
        // 发起请假
        Map map = new HashMap<>();
        map.put("day", 2);
        map.put("studentUser", "小明");
        ProcessInstance studentLeave = runtimeService.startProcessInstanceByKey("leave", map);
        Task task = taskService.createTaskQuery().processInstanceId(studentLeave.getId()).singleResult();
        taskService.complete(task.getId());
        // 领导审批
        List teacherTaskList = taskService.createTaskQuery().taskCandidateGroup("a").list();
        Map teacherMap = new HashMap<>();
        teacherMap.put("outcome", "通过");
        for (Task teacherTask : teacherTaskList) {
            taskService.complete(teacherTask.getId(), teacherMap);
        }
        // 老板审批
        List principalTaskList = taskService.createTaskQuery().taskCandidateGroup("b").list();
        Map principalMap = new HashMap<>();
        principalMap.put("outcome", "通过");
        for (Task principalTask : principalTaskList) {
            taskService.complete(principalTask.getId(), principalMap);
        }
        // 查看历史
        List activities = historyService.createHistoricActivityInstanceQuery()
                .processInstanceId(studentLeave.getId())
                .finished()
                .orderByHistoricActivityInstanceEndTime().asc()
                .list();
        for (HistoricActivityInstance activity : activities) {
            System.out.println(activity.getActivityName());
        }
    }
}

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第31张

员工请假天数大于2时

@SpringBootTest
class JavaSkillPointApplicationTests {
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private TaskService taskService;
    @Autowired
    private HistoryService historyService;
 	@Test
    void Test() {
        // 发起请假
        Map map = new HashMap<>();
        map.put("day", 5);
        map.put("studentUser", "小明");
        ProcessInstance studentLeave = runtimeService.startProcessInstanceByKey("leave", map);
        Task task = taskService.createTaskQuery().processInstanceId(studentLeave.getId()).singleResult();
        taskService.complete(task.getId());
        // 领导审批
        List teacherTaskList = taskService.createTaskQuery().taskCandidateGroup("a").list();
        Map teacherMap = new HashMap<>();
        teacherMap.put("outcome", "通过");
        for (Task teacherTask : teacherTaskList) {
            taskService.complete(teacherTask.getId(), teacherMap);
        }
        // 老板审批
        List principalTaskList = taskService.createTaskQuery().taskCandidateGroup("b").list();
        Map principalMap = new HashMap<>();
        principalMap.put("outcome", "通过");
        for (Task principalTask : principalTaskList) {
            taskService.complete(principalTask.getId(), principalMap);
        }
        // 查看历史
        List activities = historyService.createHistoricActivityInstanceQuery()
                .processInstanceId(studentLeave.getId())
                .finished()
                .orderByHistoricActivityInstanceEndTime().asc()
                .list();
        for (HistoricActivityInstance activity : activities) {
            System.out.println(activity.getActivityName());
        }
    }
}

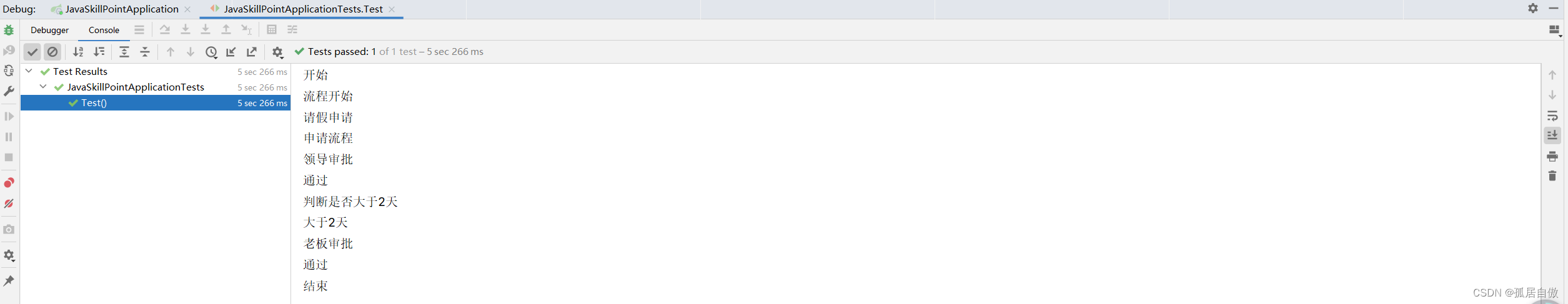

Spring Boot整合流程引擎Flowable,在这里插入图片描述,第32张

4.4 flowable数据库说明

Flowable的所有数据库表都以ACT_开头。第二部分是说明表用途的两字符标示符。服务API的命名也大略符合这个规则。

ACT_RE_* ：’ RE ’表示repository（存储）。RepositoryService接口操作的表。带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。
ACT_RU_* ：’ RU ’表示runtime。这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。flowable只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。
ACT_ID_* : ’ ID ’表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。
ACT_HI_* : ’ HI ’表示history。就是这些表包含着历史的相关数据，如结束的流程实例，变量，任务，等等。

ACT_GE_* : 普通数据，各种情况都使用的数据。

一般数据对应表

表名	表说明
ACT_GE_BYTEARRAY	通用的流程定义和流程资源
ACT_GE_PROPERTY	系统相关属性

流程历史记录表

表名	表说明
ACT_HI_ACTINST	历史的流程实例
ACT_HI_ATTACHMENT	历史的流程附件
ACT_HI_COMMENT	历史的说明性信息
ACT_HI_DETAIL	历史的流程运行中的细节信息
ACT_HI_IDENTITYLINK	历史的流程运行过程中用户关系
ACT_HI_PROCINST	历史的流程实例
ACT_HI_TASKINST	历史的任务实例
ACT_HI_VARINST	历史的流程运行中的变量信息

用户用户组表

表名	表说明
ACT_ID_BYTEARRAY	二进制数据表
ACT_ID_GROUP	用户组信息表
ACT_ID_INFO	用户信息详情表
ACT_ID_MEMBERSHIP	人与组关系表
ACT_ID_PRIV	权限表
ACT_ID_PRIV_MAPPING	用户或组权限关系表
ACT_ID_PROPERTY	属性表
ACT_ID_TOKEN	系统登录日志表
ACT_ID_USER	用户表

流程定义表

表名	表说明
ACT_RE_DEPLOYMENT	部署单元信息
ACT_RE_MODEL	模型信息
ACT_RE_PROCDEF	已部署的流程定义

运行实例表

表名	表说明
ACT_RU_DEADLETTER_JOB	正在运行的任务表
ACT_RU_EVENT_SUBSCR	运行时事件
ACT_RU_EXECUTION	运行时流程执行实例
ACT_RU_DEADLETTER_JOB	历史作业表
ACT_RU_EVENT_SUBSCR	运行时用户关系信息
ACT_RU_EXECUTION	运行时作业表
ACT_RU_DEADLETTER_JOB	暂停作业表
ACT_RU_EVENT_SUBSCR	运行时任务表
ACT_RU_EXECUTION	定时作业表
ACT_RU_EXECUTION	运行时变量表

其他表

表名	表说明
ACT_EVT_LOG	事件日志表
ACT_PROCDEF_INFO	流程定义信息

上一篇：在 CentOs7 中安装宝塔面板和 Docker（包括MySQL，Redis）

下一篇：使用linux CentOS本地部署SQL Server数据库
