文章目录

一、Flowable 的出现是为了什么
二、Flowable 的优势
三、常见的Java类/实例

3.1 ProcessEngine
3.2 RepositoryService
3.3 ProcessDefinition
3.4 Deployment
3.5 RuntimeService
3.6 ProcessInstance
3.7 TaskService
3.8 JavaDelegate
3.9 其他
四、核心数据库表

4.1 数据库
4.2 通用数据表（2个）
4.3 历史表（8个，HistoryService接口操作的表）
4.4 用户相关表（4个，IdentityService接口操作的表）
4.5 流程定义、流程模板相关表（3个，RepositoryService接口操作的表）
4.6 流程运行时表（6个，RuntimeService接口操作的表）
五、在SpringBoot中简单使用

5.1 Flowable入门之表的生成
5.2 请假审批案例的实现

5.2.1 项目结构
5.2.2 application.yml
5.2.3 holiday-request.bpmn20.xml
5.2.4 HolidayRequestDTO
5.2.5 HolidayRequestProcessService
5.2.6 HolidayRequestProcessServiceImpl
5.2.7 CallExternalSystemDelegate
5.2.8 SendRejectionMail
5.2.9 HolidayRequestProcessController
5.2.10 运行&结果展示
附录

参考文章

项目地址

一、Flowable 的出现是为了什么

工作流（Workflow），是指对于一项业务，按照规定的流程，逐级传递、申请、执行等，并且受到了严格控制的一种业务过程。

BPM（Business Process Management）是指对于某项业务的整个生命周期进行全面管理的一种模式，最核心的内容包括了工作流、决策、交互等。在这些管理过程中，人员、系统等资源都是可以被自动调度的，以致达到更高效、完善的管理目的。

Flowable工作流是一款基于Java的轻量级开源工作流引擎，它支持BPMN2.0规范、CMMN规范，同时也提供REST API以及JavaAPI，支持Spring，Spring Boot等框架。借助Flowable工作流，企业可以快速构建出符合自己实际业务的工作流。

二、Flowable 的优势

1、轻量级：Flowable工作流是一款轻量级的工作流引擎，启动快、体积小，且可以嵌入Java应用中使用。

2、开放源代码：Flowable工作流是一个开源的工作流引擎，保证企业在使用过程中不会受到第三方的监控与限制。

3、商用友好：Flowable工作流允许企业在商业环境下进行使用，并且提供Flowable Task一类的额外服务。

三、常见的Java类/实例

3.1 ProcessEngine

流程引擎实例，线程安全，一般一个工作流只需要初始化一次。

代码示例见本文的 5.1 小节。

3.2 RepositoryService

可以通过流程引擎（ProcessEngine）获取到。使用RepositoryService可以根据xml文件路径创建一个新的部署（Deployment），并调用 Deployment#deploy() 实际执行。

代码示例如下（其中xml是放在src/main/resources中）：

RepositoryService repositoryService = processEngine.getRepositoryService();
Deployment deployment = repositoryService.createDeployment()
 .addClasspathResource("holiday-request.bpmn20.xml")
 .deploy();

3.3 ProcessDefinition

流程定义实例，包含了流程的基本信息。通过RepositoryService获取，可以根据部署ID（Deployment）查询到对应的流程的基本信息，如流程的名字。首先获取到ProcessDefinitionQuery实例，再根据这个Query实例去查询1或多个流程定义实例。

代码示例如下，查询了1个流程定义实例：

ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
 .deploymentId(deployment.getId())
 .singleResult();
System.out.println("Found process definition : " + processDefinition.getName());

3.4 Deployment

部署实例，通过RepositoryService获取。

部署之后可以查询流程定义，也可以启动流程实例。

部署的代码示例见 3.2 小节。

PS：当xml文件放在 src/main/resources/processes/ 里时，会被自动部署。

3.5 RuntimeService

运行时服务实例，用来启动一个部署了的流程实例。

通过流程引擎获取，启动时可以传递参数。

代码示例如下：

RuntimeService runtimeService = processEngine.getRuntimeService();
Map variables = new HashMap<>();
variables.put("employee", employee);
variables.put("nrOfHolidays", nrOfHolidays);
variables.put("description", description);
ProcessInstance processInstance =

runtimeService.startProcessInstanceByKey("holidayRequest", variables);

3.6 ProcessInstance

流程实例，通过 RuntimeService 启动一个流程获取。

3.7 TaskService

任务服务实例，常用于查询、完成任务。

3.8 JavaDelegate

用于定义任务执行后自动执行到的一个逻辑。这是一个服务任务。

3.9 其他

1、IdentityService 用于管理（创建，更新，删除，查询……）组与用户。

2、FormService是可选服务。也就是说Flowable没有它也能很好地运行，而不必牺牲任何功能。

3、HistoryService暴露Flowable引擎收集的所有历史数据。要提供查询历史数据的能力。

4、ManagementService通常在用Flowable编写用户应用时不需要使用。它可以读取数据库表与表原始数据的信息，也提供了对作业(job)的查询与管理操作。

5、DynamicBpmnService可用于修改流程定义中的部分内容，而不需要重新部署它。例如可以修改流程定义中一个用户任务的办理人设置，或者修改一个服务任务中的类名。

四、核心数据库表

4.1 数据库

1、Flowable的所有数据库表都以ACT_开头。第二部分是说明表用途的两字符标示符。服务API的命名也大略符合这个规则。

2、ACT_RE_: 'RE’代表repository。带有这个前缀的表包含“静态”信息，例如流程定义与流程资源（图片、规则等）。

3、ACT_RU_: 'RU’代表runtime。这些表存储运行时信息，例如流程实例（process instance）、用户任务（user task）、变量（variable）、作业（job）等。Flowable只在流程实例运行中保存运行时数据，并在流程实例结束时删除记录。这样保证运行时表小和快。

4、ACT_HI_: 'HI’代表history。这些表存储历史数据，例如已完成的流程实例、变量、任务等。

5、ACT_GE_: 通用数据。在多处使用。

4.2 通用数据表（2个）

act_ge_bytearray：二进制数据表，如流程定义、流程模板、流程图的字节流文件；

act_ge_property：属性数据表（不常用）；

4.3 历史表（8个，HistoryService接口操作的表）

act_hi_actinst：历史节点表，存放流程实例运转的各个节点信息（包含开始、结束等非任务节点）；

act_hi_attachment：历史附件表，存放历史节点上传的附件信息（不常用）；

act_hi_comment：历史意见表；

act_hi_detail：历史详情表，存储节点运转的一些信息（不常用）；

act_hi_identitylink：历史流程人员表，存储流程各节点候选、办理人员信息，常用于查询某人或部门的已办任务；

act_hi_procinst：历史流程实例表，存储流程实例历史数据（包含正在运行的流程实例）；

act_hi_taskinst：历史流程任务表，存储历史任务节点；

act_hi_varinst：流程历史变量表，存储流程历史节点的变量信息；

4.4 用户相关表（4个，IdentityService接口操作的表）

act_id_group：用户组信息表，对应节点选定候选组信息；

act_id_info：用户扩展信息表，存储用户扩展信息；

act_id_membership：用户与用户组关系表；

act_id_user：用户信息表，对应节点选定办理人或候选人信息；

4.5 流程定义、流程模板相关表（3个，RepositoryService接口操作的表）

act_re_deployment：部属信息表，存储流程定义、模板部署信息；

act_re_procdef：流程定义信息表，存储流程定义相关描述信息，但其真正内容存储在act_ge_bytearray表中，以字节形式存储；

act_re_model：流程模板信息表，存储流程模板相关描述信息，但其真正内容存储在act_ge_bytearray表中，以字节形式存储；

4.6 流程运行时表（6个，RuntimeService接口操作的表）

act_ru_task：运行时流程任务节点表，存储运行中流程的任务节点信息，重要，常用于查询人员或部门的待办任务时使用；

act_ru_event_subscr：监听信息表，不常用；

act_ru_execution：运行时流程执行实例表，记录运行中流程运行的各个分支信息（当没有子流程时，其数据与act_ru_task表数据是一一对应的）；

act_ru_identitylink：运行时流程人员表，重要，常用于查询人员或部门的待办任务时使用；

act_ru_job：运行时定时任务数据表，存储流程的定时任务信息；

act_ru_variable：运行时流程变量数据表，存储运行中的流程各节点的变量信息；

五、在SpringBoot中简单使用

以下以Mysql数据库为例，java版本为11，开发工具使用Idea。

5.1 Flowable入门之表的生成

首先创建一个普通的Maven项目，引入依赖如下：


    org.flowable
    flowable-spring-boot-starter
    6.8.0



    mysql
    mysql-connector-java
    8.0.28



    org.slf4j
    slf4j-api
    1.7.21


    org.slf4j
    slf4j-log4j12
    1.7.21

随后定义 log4j.properties文件：

log4j.rootLogger=DEBUG, CA
log4j.appender.CA=org.apache.log4j.ConsoleAppender
log4j.appender.CA.layout=org.apache.log4j.PatternLayout
log4j.appender.CA.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n

然后是一个普通的Java类，定义Main方法（这里只打印了执行引擎实例）：

package org.feng.flowable;
import org.flowable.engine.ProcessEngine;
import org.flowable.engine.ProcessEngineConfiguration;
import org.flowable.engine.impl.cfg.StandaloneProcessEngineConfiguration;
public class MainFlowableClient {
    /**
     * 执行引擎（现成安全的对象，在一个应用中只需要初始化一次）
     */
    private static final ProcessEngine processEngine;
    static {
        // 单机处理引擎配置信息实例
        StandaloneProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration();
        // 连接数据库的信息
        cfg.setJdbcUrl("jdbc:mysql://localhost:3306/flowable?useSSL=false&allowPublicKeyRetrieval=true&serverTimezone=UTC");
        cfg.setJdbcUsername("root");
        cfg.setJdbcPassword("123456");
        cfg.setJdbcDriver("com.mysql.cj.jdbc.Driver");
        // 设置了true，确保在JDBC参数连接的数据库中，数据库表结构不存在时，会创建相应的表结构。
        cfg.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        // 通过配置获取执行引擎
        processEngine = cfg.buildProcessEngine();
    }
    public static void main(String[] args) {
        System.out.println(processEngine);
    }
}

启动main方法后的效果是，会连接到指定的数据库，如果库中没有Flowable对应数据库，或结构发生变化，会自动创建或更新表。

5.2 请假审批案例的实现

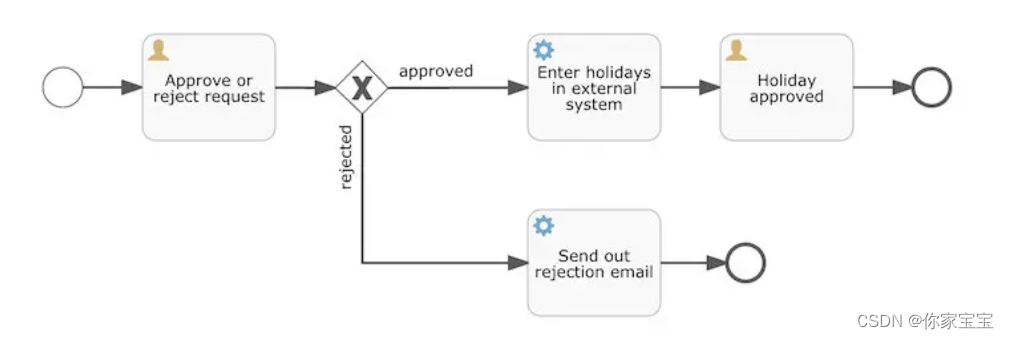

在官方手册中有一个请假审批的案例，讲的比较详细。

Flowable工作流入门&完整SpringBoot案例,在这里插入图片描述,第1张

大致流程是这样的：发起一个开始事件，随后一个工作流引用到用户任务（Approve or reject request），分配给到经理，经理需要决定通过请求还是拒绝请求。然后使用一个排他网关，将流程实例路由到批准或者驳回。如果批准，则需要将申请注册至某个外部系统，并跟着另一个用户任务，将经理的决定通知给申请人。当然也可以改为发送邮件。如果驳回，则为雇员发送一封邮件通知他。

依据以上示例编写Java代码实现。

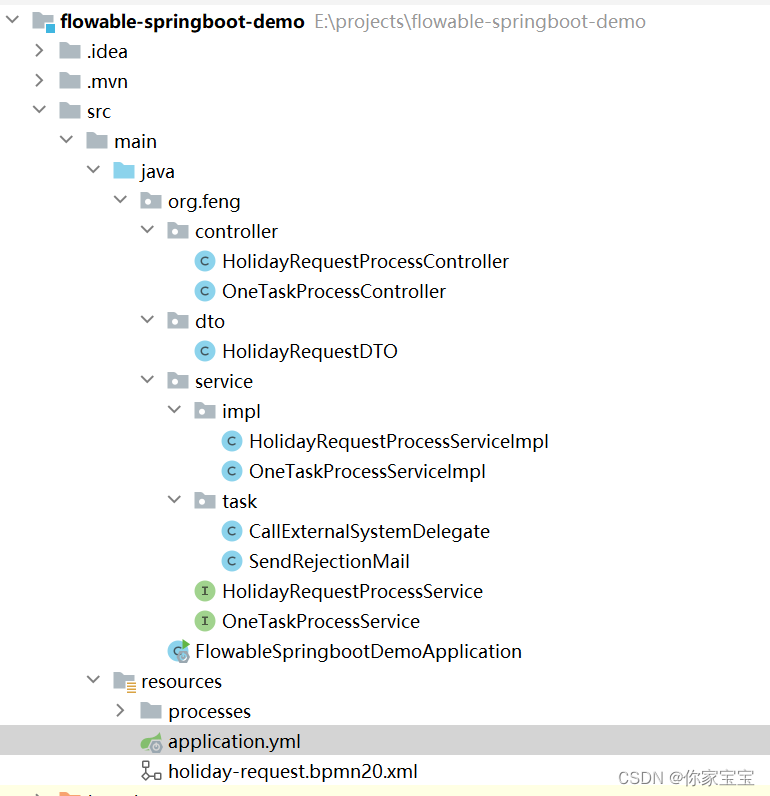

5.2.1 项目结构

项目中对oneTask任务、请假流程（holidayRequest）任务做了处理。本小节只关注请假流程。

并且数据表前面已经创建好了。

Flowable工作流入门&完整SpringBoot案例,在这里插入图片描述,第2张

项目依赖使用 springboot 2.7.12 版本：


			org.flowable
			flowable-spring-boot-starter
			6.8.0


			org.springframework.boot
			spring-boot-starter-web


			mysql
			mysql-connector-java
			8.0.28

5.2.2 application.yml

spring:
  datasource:
    driverClassName: com.mysql.cj.jdbc.Driver
    type: com.zaxxer.hikari.HikariDataSource
    url: jdbc:mysql://localhost:3306/flowable?serverTimezone=Asia/Shanghai
    username: root
    password: 123456
    hikari:
      read-only: false
      #客户端等待连接池连接的最大毫秒数
      connection-timeout: 60000
      #允许连接在连接池中空闲的最长时间(以毫秒为单位)
      idle-timeout: 60000
      #连接将被测试活动的最大时间量
      validation-timeout: 3000
      #池中连接关闭后的最长生命周期
      max-lifetime: 60000
      #最大池大小
      maximum-pool-size: 60
      #连接池中维护的最小空闲连接数
      minimum-idle: 10
      #从池返回的连接的默认自动提交行为。默认值为true
      auto-commit: true
      #如果您的驱动程序支持JDBC4，我们强烈建议您不要设置此属性
      connection-test-query: SELECT 1
      #自定义连接池名称
      pool-name: myHikarCp
flowable:
  # 设置了true，确保在JDBC参数连接的数据库中，数据库表结构不存在时，会创建相应的表结构。
  database-schema-update: false
  #关闭定时任务JOB
  async-executor-activate: false

5.2.3 holiday-request.bpmn20.xml

5.2.4 HolidayRequestDTO

package org.feng.dto;
public class HolidayRequestDTO {
    /**
     * 员工名
     */
    private String employee;
    /**
     * 休假天数
     */
    private Integer nrOfHolidays;
    /**
     * 备注
     */
    private String description;
    // 篇幅原因省略get/set方法，自己写的时候要加上
}

5.2.5 HolidayRequestProcessService

package org.feng.service;
import org.feng.dto.HolidayRequestDTO;
public interface HolidayRequestProcessService {
    void holidayRequest(HolidayRequestDTO holidayRequestDTO);
}

5.2.6 HolidayRequestProcessServiceImpl

package org.feng.service.impl;
import org.feng.dto.HolidayRequestDTO;
import org.feng.service.HolidayRequestProcessService;
import org.flowable.engine.HistoryService;
import org.flowable.engine.RepositoryService;
import org.flowable.engine.RuntimeService;
import org.flowable.engine.TaskService;
import org.flowable.engine.history.HistoricActivityInstance;
import org.flowable.engine.repository.Deployment;
import org.flowable.engine.repository.ProcessDefinition;
import org.flowable.engine.runtime.ProcessInstance;
import org.flowable.task.api.Task;
import org.springframework.stereotype.Service;
import org.springframework.util.CollectionUtils;
import javax.annotation.PostConstruct;
import javax.annotation.Resource;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import java.util.concurrent.ThreadLocalRandom;
@Service
public class HolidayRequestProcessServiceImpl implements HolidayRequestProcessService {
    @Resource
    private RepositoryService repositoryService;
    @Resource
    private RuntimeService runtimeService;
    @Resource
    private TaskService taskService;
    @Resource
    private HistoryService historyService;
    @Override
    public void holidayRequest(HolidayRequestDTO holidayRequestDTO) {
        // 组装参数
        Map variables = new HashMap<>(8);
        variables.put("employee", holidayRequestDTO.getEmployee());
        variables.put("nrOfHolidays", holidayRequestDTO.getNrOfHolidays());
        variables.put("description", holidayRequestDTO.getDescription());
        // 启动流程实例
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("holidayRequest", variables);
        // 查询任务，组是“managers”
        List tasks = taskService.createTaskQuery().taskCandidateGroup("managers").list();
        // 打印查询到的任务信息
        System.out.println("You have " + tasks.size() + " tasks:");
        for (int i = 0; i < tasks.size(); i++) {
            System.out.println((i + 1) + ") " + tasks.get(i).getName());
        }
        // 获取要执行的任务：查询到的最后一个task
        if (!CollectionUtils.isEmpty(tasks)) {
            Task task = tasks.get(tasks.size() - 1);
            Map processVariables = taskService.getVariables(task.getId());
            System.out.println(processVariables.get("employee") + " wants " +
                    processVariables.get("nrOfHolidays") + " of holidays. Do you approve this?");
            // 生成随机数，从而决定请求是通过还是拒绝
            boolean approved = ThreadLocalRandom.current().nextInt(1, 10) > 5;
            System.out.println(approved ? "do approved" : "do rejected");
            variables = new HashMap<>();
            variables.put("approved", approved);
            // 执行完成
            taskService.complete(task.getId(), variables);
        }
        // 历史数据
        List activities =
                historyService.createHistoricActivityInstanceQuery()
                        .processInstanceId(processInstance.getId())
                        .finished()
                        .orderByHistoricActivityInstanceEndTime().asc()
                        .list();
        for (HistoricActivityInstance activity : activities) {
            System.out.println(activity.getActivityId() + " took "
                    + activity.getDurationInMillis() + " milliseconds");
        }
    }
    @PostConstruct
    private void deploy() {
        // 手动部署
        Deployment deployment = repositoryService.createDeployment()
                // 从xml文件读取流程
                .addClasspathResource("holiday-request.bpmn20.xml")
                // 执行部署
                .deploy();
        // 根据部署ID获取流程定义
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .deploymentId(deployment.getId())
                .singleResult();
        // 输出流程名
        System.out.println("Found process definition : " + processDefinition.getName());
    }
}

5.2.7 CallExternalSystemDelegate

package org.feng.service.task;
import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.delegate.JavaDelegate;
public class CallExternalSystemDelegate implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        System.out.println("Calling the external system for employee "
                + execution.getVariable("employee"));
    }
}

5.2.8 SendRejectionMail

package org.feng.service.task;
import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.delegate.JavaDelegate;
public class SendRejectionMail implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        System.out.println("Send Rejection Email ");
    }
}

5.2.9 HolidayRequestProcessController

package org.feng.controller;
import org.feng.dto.HolidayRequestDTO;
import org.feng.service.HolidayRequestProcessService;
import org.springframework.web.bind.annotation.PostMapping;
import org.springframework.web.bind.annotation.RequestBody;
import org.springframework.web.bind.annotation.RestController;
import javax.annotation.Resource;
@RestController
public class HolidayRequestProcessController {
    @Resource
    private HolidayRequestProcessService holidayRequestProcessService;
    @PostMapping("/holidayRequest")
    public void holidayRequest(@RequestBody HolidayRequestDTO holidayRequestDTO) {
        holidayRequestProcessService.holidayRequest(holidayRequestDTO);
    }
}

5.2.10 运行&结果展示

启动SpringBoot项目，随后访问rest接口：

POST http://localhost:8080/holidayRequest
Content-Type: application/json
{
  "employee": "bob",
  "nrOfHolidays": 3,
  "description": "就请假而已"
}

多次调整参数，可以看到不同的结果。

部分结果展示：

请求通过时：

You have 1 tasks:
1) Approve or reject holiday request
bob wants 3 of holidays. Do you approve this?
do approved
Calling the external system for employee bob
startEvent took 3 milliseconds
_flow_startEvent__approveTask took 0 milliseconds
approveTask took 1122 milliseconds
_flow_approveTask__decision took 0 milliseconds
_flow_decision__externalSystemCall took 0 milliseconds
decision took 1 milliseconds
externalSystemCall took 1 milliseconds
_flow_externalSystemCall__holidayApprovedTask took 0 milliseconds

请求拒绝时：

You have 1 tasks:
1) Approve or reject holiday request
bob wants 3 of holidays. Do you approve this?
do rejected
Send Rejection Email
_flow_startEvent__approveTask took 0 milliseconds
startEvent took 0 milliseconds
approveTask took 927 milliseconds
_flow_approveTask__decision took 0 milliseconds
_flow_decision__sendRejectionMail took 0 milliseconds
decision took 2 milliseconds
_flow_sendRejectionMail__rejectEnd took 0 milliseconds
sendRejectionMail took 1 milliseconds
rejectEnd took 1 milliseconds

附录

参考文章

Flowable工作流入门看这篇就够了-腾讯云开发者社区-腾讯云

Flowable工作流详解_笔记大全_设计学院

Flowable官网

Flowable官方用户手册

Flowable流程引擎入门

项目地址

https://gitee.com/fengsoshuai/flowable-demo

上一篇：go引入自建包名报错 package XXX is not in std

下一篇：基于javaSwing、MySQL的酒店客房管理系统（附源码）

文章目录

一 、Flowable 的出现是为了什么

二、Flowable 的优势

三、常见的Java类/实例

3.1 ProcessEngine

3.2 RepositoryService

3.3 ProcessDefinition

3.4 Deployment

3.5 RuntimeService

3.6 ProcessInstance

3.7 TaskService

3.8 JavaDelegate

3.9 其他

四、核心数据库表

4.1 数据库

4.2 通用数据表（2个）

4.3 历史表（8个，HistoryService接口操作的表）

4.4 用户相关表（4个，IdentityService接口操作的表）

4.5 流程定义、流程模板相关表（3个，RepositoryService接口操作的表）

4.6 流程运行时表（6个，RuntimeService接口操作的表）

五、在SpringBoot中简单使用

5.1 Flowable入门之表的生成

5.2 请假审批案例的实现

5.2.1 项目结构

5.2.2 application.yml

5.2.3 holiday-request.bpmn20.xml

5.2.4 HolidayRequestDTO

5.2.5 HolidayRequestProcessService

5.2.6 HolidayRequestProcessServiceImpl

5.2.7 CallExternalSystemDelegate

5.2.8 SendRejectionMail

5.2.9 HolidayRequestProcessController

5.2.10 运行&结果展示

附录

参考文章

项目地址

一、Flowable 的出现是为了什么
